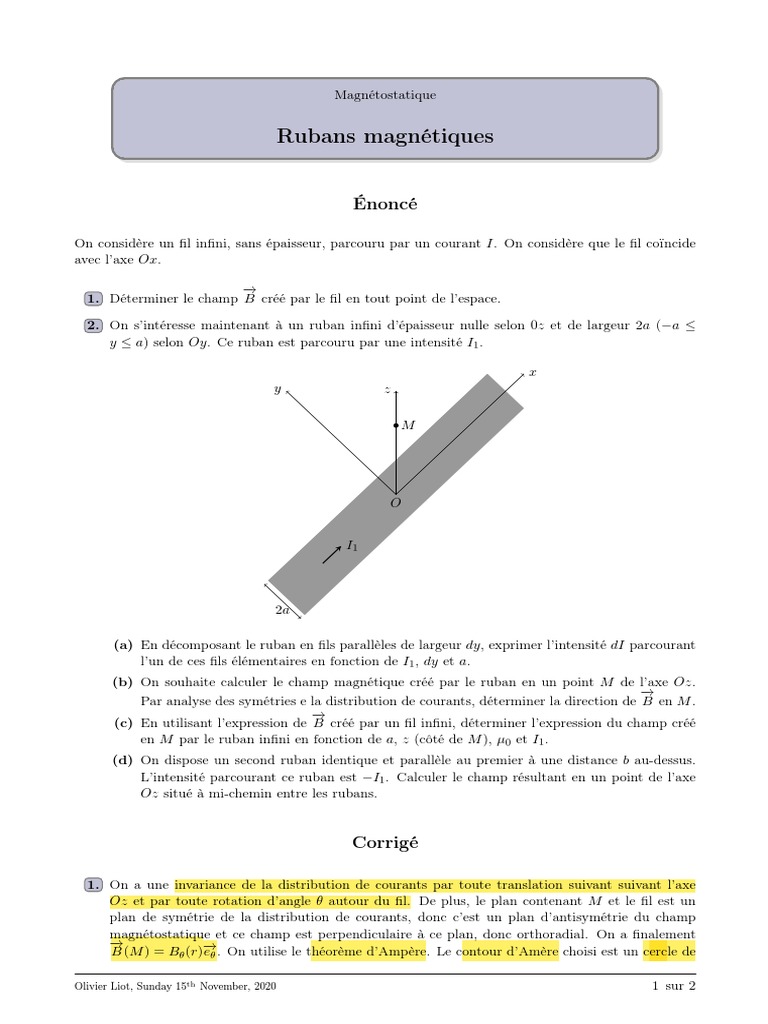

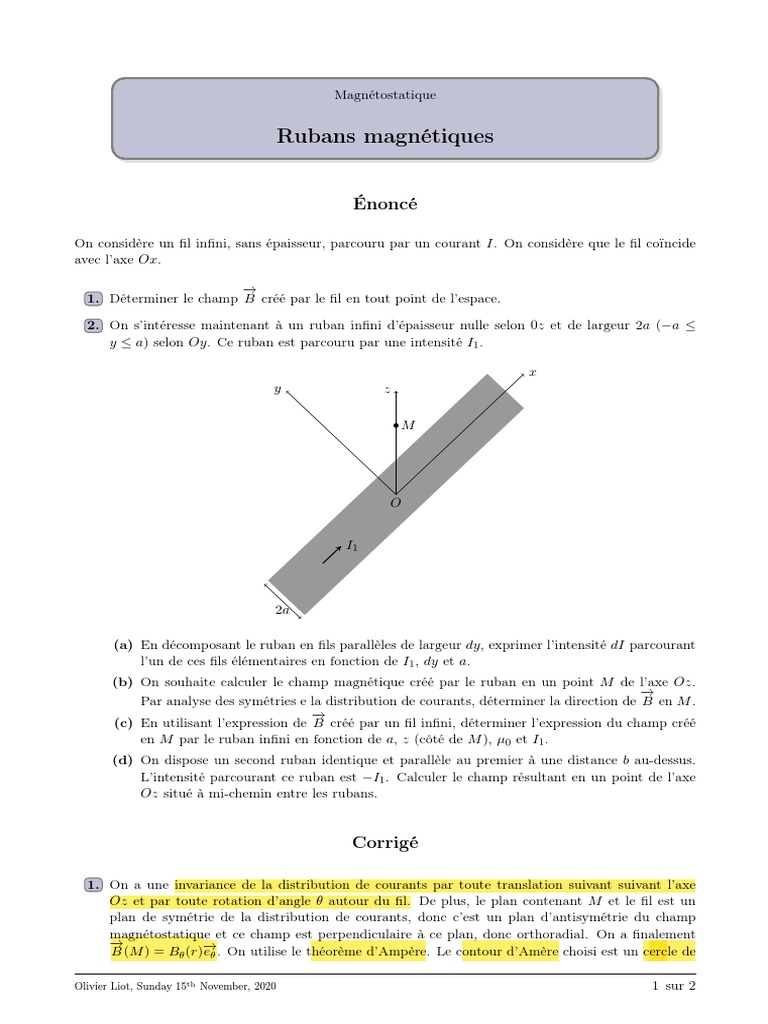

Magnétostatique

Rubans magnétiques

Énoncé

On considère un fil infini, sans épaisseur, parcouru par un courant I. On considère que le fil coïncide
avec l’axe Ox.

→
−
1. Déterminer le champ B créé par le fil en tout point de l’espace.

2. On s’intéresse maintenant à un ruban infini d’épaisseur nulle selon 0z et de largeur 2a (−a ≤

y ≤ a) selon Oy. Ce ruban est parcouru par une intensité I1 .

x
y z

I1

2a

(a) En décomposant le ruban en fils parallèles de largeur dy, exprimer l’intensité dI parcourant
l’un de ces fils élémentaires en fonction de I1 , dy et a.
(b) On souhaite calculer le champ magnétique créé par le ruban en un point M de l’axe Oz.
→
−
Par analyse des symétries e la distribution de courants, déterminer la direction de B en M .
→
−
(c) En utilisant l’expression de B créé par un fil infini, déterminer l’expression du champ créé
en M par le ruban infini en fonction de a, z (côté de M ), µ0 et I1 .
(d) On dispose un second ruban identique et parallèle au premier à une distance b au-dessus.
L’intensité parcourant ce ruban est −I1 . Calculer le champ résultant en un point de l’axe
Oz situé à mi-chemin entre les rubans.

Corrigé

1. On a une invariance de la distribution de courants par toute translation suivant suivant l’axe
Oz et par toute rotation d’angle θ autour du fil. De plus, le plan contenant M et le fil est un
plan de symétrie de la distribution de courants, donc c’est un plan d’antisymétrie du champ
magnétostatique et ce champ est perpendiculaire à ce plan, donc orthoradial. On a finalement
→
−
B (M ) = Bθ (r)→
−
eθ . On utilise le théorème d’Ampère. Le contour d’Amère choisi est un cercle de

Olivier Liot, Sunday 15th November, 2020 1 sur 2

 →
−
rayon r centré sur le fil. Le courant enlacé vaut I. La circulation de B vaut 2πrBθ (r). On a
donc :

→
− µ0 I →
−
B (M ) = eθ .
2πr
(a) L’intensité dans tout le ruban est I1 . L’intensité par unité de largeur est I1 /(2a). Pour une
largeur dy, l’intensité est donc dI = I1 dy/(2a).
(b) Le plan x0z est plan de symétrie de la distribution de courants, donc le champ magnétique
est perpendiculaire à ce plan, et donc suivant Oy.
(c) Le ruban pouvant être décomposé en de fils de largeur dy parcourus par un courant dI, on
→
−
peut superposer les champs magnétiques d B créés pour avoir le champ total. Ces champs
sont orthoradiaux, et comme le champ total est suivant Oy, on s’intéresse seulement à leur
projection sur Oy.
→
− →
−
On note α l’angle que fait le champ d B avec Oy. On a donc la projection (attention, B
est dirigé vers les y décroissants.

µ0 dI
dBy = − cos α.
2πr
Or z = r cos α et r = y 2 + z 2 donc :

µ0 I1 dy z
dBy = − .
4πa y + z 2
2

On intègre de y = −1 à y = a et l’on obtient :

Z a
µ0 I1 z dy µ0 I1 h y ia µ0 I1 a
By = − 2 2
= − arctan =− arctan .
4πa −a y +z 4πa z −a 2πa z
(d) Avec le sens opposés des courants, les deux champs s’ajoutent et donc le champ total est le
double du champ précédent.
