Enpo Technique de la Haute Tension

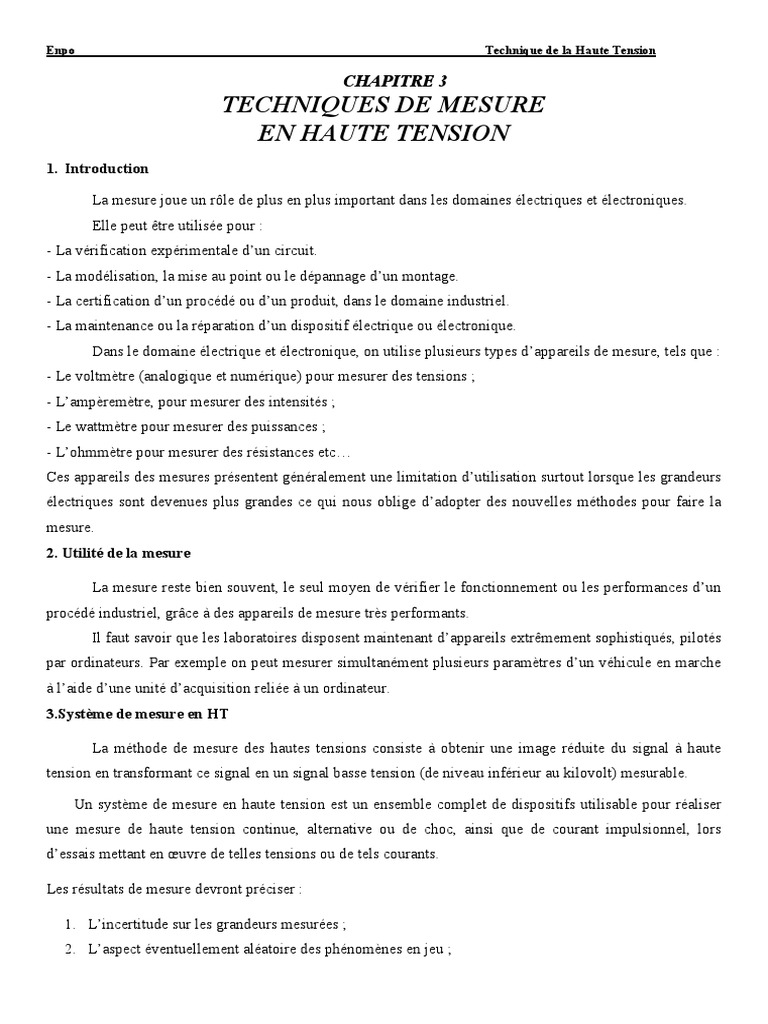

CHAPITRE 3
TECHNIQUES DE MESURE
EN HAUTE TENSION
1. Introduction

La mesure joue un rôle de plus en plus important dans les domaines électriques et électroniques.
Elle peut être utilisée pour :
- La vérification expérimentale d’un circuit.
- La modélisation, la mise au point ou le dépannage d’un montage.
- La certification d’un procédé ou d’un produit, dans le domaine industriel.
- La maintenance ou la réparation d’un dispositif électrique ou électronique.
Dans le domaine électrique et électronique, on utilise plusieurs types d’appareils de mesure, tels que :
- Le voltmètre (analogique et numérique) pour mesurer des tensions ;
- L’ampèremètre, pour mesurer des intensités ;
- Le wattmètre pour mesurer des puissances ;
- L’ohmmètre pour mesurer des résistances etc…
Ces appareils des mesures présentent généralement une limitation d’utilisation surtout lorsque les grandeurs
électriques sont devenues plus grandes ce qui nous oblige d’adopter des nouvelles méthodes pour faire la
mesure.
2. Utilité de la mesure

La mesure reste bien souvent, le seul moyen de vérifier le fonctionnement ou les performances d’un
procédé industriel, grâce à des appareils de mesure très performants.
Il faut savoir que les laboratoires disposent maintenant d’appareils extrêmement sophistiqués, pilotés
par ordinateurs. Par exemple on peut mesurer simultanément plusieurs paramètres d’un véhicule en marche
à l’aide d’une unité d’acquisition reliée à un ordinateur.
3.Système de mesure en HT

La méthode de mesure des hautes tensions consiste à obtenir une image réduite du signal à haute
tension en transformant ce signal en un signal basse tension (de niveau inférieur au kilovolt) mesurable.

Un système de mesure en haute tension est un ensemble complet de dispositifs utilisable pour réaliser
une mesure de haute tension continue, alternative ou de choc, ainsi que de courant impulsionnel, lors
d’essais mettant en œuvre de telles tensions ou de tels courants.

Les résultats de mesure devront préciser :

1. L’incertitude sur les grandeurs mesurées ;

2. L’aspect éventuellement aléatoire des phénomènes en jeu ;
Enpo Technique de la H
Haute Tension

3. Une éventuelle détérioration progressive de l’objet sous test, lors d’une application répétée de la
tension.

4. Nécessité de la mesure en haute tension

L’utilisation
’utilisation de la haute tension doit être spécifique et non aléatoire c’est ce qui rend la mesure est très
nécessaire et primordiale pour être significative,
ignificative, objective et utile.

L’utilisation devra
ra donc maitriser ce système physique
physique de mesure, de manière à concevoir des appareils
résistant aux contraintes subies lors de son utilisation en haute tension.
tension

Dans le domaine de la haute tension, on mesure la tension entre une électrode mise au potentiel de la
terre et une électrode à potentiel élevé. Pour protéger le personnel et le matériel, l’oscilloscope est placé à
une distance suffisante de l’électrode haute tension.

5.Différents technique de mesure

sure en haute tension
5.1. Voltmètre électrostatique
Le voltmètre électrostatique permet la mesure de potentiels élevés sous faible charge.
Le voltmètre électrostatique est un condensateur dont une des plaques est mobile. Lorsque le condensateur
est chargé, les plaques s’attirent mutuellement et le mouvement de la plaque mobile est agrandi et visualisé
sur une échelle.
Le voltmètre électrostatique peut mesurer des tensions entre 50 V et 1 MV.
MV

Fig. : Photo de voltmètre électrostatique

Fig.1
Il fonctionne suivant le principe de la force d’attraction électrique Fe entre deux charges.
Le disque mobile M relie au potentiel HT à mesurer, et situe au centre de l’anneau de garde G, est
attiré par le disque fixe F, l’attraction est d’autant plus forte que le potentiel
potentiel est élève. Une aiguille
d’indication de mesure est reliée a l’électrode M, la force de rappel du disque M étant assurée par un contre
poids P qui permet aussi de régler le calibre de mesure.
L’anneau de garde G, de même diamètre que l’électrode fixe F, assure l’uniformité du champ
électrostatique suivant l’axe vertical entre les électrodes fixe et mobile. (Figure.2)
Enpo Technique de la Haute Tension

Fig.2: Photo représente fonctionnement d’un voltmètre électrostatique

Les gammes de mesure de l’appareil se règlent en modifiant la distance d entre les électrodes. La précision
augmente.
 En augmentant d : au-delà d’une certaine valeur, le voltmètre devient volumineux et encombrant.
 En diminuant d : en descendant en dessous d’une certaine valeur, ceci empêche la mesure des
tensions plus grandes car le champ qui augmente (E = V/d) finit par provoquer le claquage entre les
électrodes M et F.
La précision de mesure de ces appareils égale à environ 0,1, est bonne.
Des voltmètres spéciaux peuvent mesurer des tensions de 600 kV et plus ; dans ce cas, le voltmètre
est placé dans une enceinte étanche ou l’espace inter électrodes est rempli par un gaz électronégatif comme
le SF6 ou le nitrogène, et porte à une haute pression de 15 atmosphères.
Il n’y a pratiquement pas d’énergie perdue par ce voltmètre car le seul courant qui puisse circuler est
un courant de fuite entre les électrodes qui est négligeable. Les pertes sont donc négligeables lors de la
mesure des tensions continues et alternatives. Néanmoins, comme ces pertes sont proportionnelles a la
fréquence de la tension elles deviennent considérables lors de la mesure des hautes tensions HF (Haute
Fréquence de l’ordre du MHz).C’est le meilleur moyen recommande pour la mesure des tensions continues
et alternatives.
5.2. Transformateur
Pour la mesure de la tension à fréquence du réseau alternatif, le moyen le plus simple consiste à
mesurer la tension du côté primaire ou du côté basse tension du transformateur de test alternatif et de
calibrer le cadran du voltmètre basse tension en le multipliant par le rapport de transformation pour obtenir
la haute tension de sortie. Cependant, cette technique pourrait donner lieu à des erreurs, en cas de charges
capacitives élevées, la sortie de courant principal du transformateur de test entraîne une sortie de tension
réelle plus élevée que celle mesurée à l'aide du rapport de transformation sur le côté primaire, l'effet Ferranti.
Enpo Technique de la Haute Tension

5.3. Mesure par Éclateur à sphères

L’éclateur est constitué de deux électrodes sphériques identiques, dont l’une est reliée à la terre et
l’autre reliée au potentiel à mesurer, ou la distance inter-électrodes d est réglable.
Il peut être conçu pour être utilise soit:
 Dans une position horizontale (qui est la disposition la plus fréquemment utilisée (figure.4).
 Dans une position verticale, utilisée pour les sphères de grand diamètre D (D ≥ 50cm). (Figure.5).

Fig..4: Photo représente un éclateur (position horizontale)

©
EPFL -
LRE
2008

Fig.5 : Photo représente un éclateur (position verticale)

Enpo Technique de la H
Haute Tension

5.3.1 Principe de fonctionnement

Chaque éclateur possède un abaque, qui est une courbe d’étalonnage entre la tension
Critique de claquage Uc et la longueur inter-électrodes
inter d (figure.6.et figure.7).
La tension à mesurer est appliquée aux deux électrodes, puis on augmente la distance d jusqu’à une
valeur critique dc qui provoque le claquage. Comme chaque éclateur possède un abaque tracé Uc = f (dc) qui
fait correspondre à chaque distance critique la tension critique
Uc, cet abaque donne la mesure de la tension appliquée
appliquée qui correspond à la valeur dc.
Exemple
Par exemple, la tension à mesurer provoque un claquage de l’éclateur pour une distance Critique dc = 9 cm.
Si on suppose que la figure ci-devant
devant représente l’abaque de cet éclateur, la tension mesurée est don
donc 200
kV. Si par exemple, l’éclateur claque à dc = 50 cm, l’abaque montre que la tension appliquée dans ce cas est
de 1000 kV.

Fig.6 : courbe représente la tension en fonction de langueur inter électrodes.

Fig.7 : Tensions de claquage aux conditions atmosphériques standards, applicables en AC 50 Hz, DC, ainsi
que chocs de foudre et de manœuvre en polarité négative
Enpo Technique de la Haute Tension

5.3.2. Corrections atmosphériques

Les tensions de claquage données par les figures précédentes sont valables aux conditions
atmosphériques suivantes :
Température standard To : 293 K (= 20°C)
Pression standard Po : 101,3 kPa
Humidité absolue standard Habs : 8,5 g/m3 (Hrel= 50% à Po et To)
Dans des conditions différentes, une valeur de tension Uc, définie précédents doit être corrigée par un
facteur de correction atmosphérique K.
La tension réelle Ur est donnée par l’équation (1)
Ur = Uc* K (2.1)
Avec :
K δ * k

P To
  (Densité)
Po T

k  1  0, 002
  H abs
 
 8,5 
 (Humidité)
Avec :
P : pression atmosphérique [kPa].
T : température [K].
Habs : humidité absolue [g/m3] [6]
L’éclateur peut être utilise pour la mesure des trois types de tension : alternative et
Onde de choc (valeur crête), ainsi que la tension continue. Il compte parmi les tous premiers appareils
utilisés pour la mesure des HT. Il constitue la référence conventionnelle permettant d’étalonner tous les
types de voltmètres utilises dans un laboratoire d’essais à haute tension.
L’éclateur pointe-pointe est recommandé pour la mesure des tensions continues.
Les« pointes » sont en réalité des cylindres coupés perpendiculairement à leur axe, avec des « bords
saillants » d’où la décharge va s’amorcer.
Dans les conditions climatiques standards, la tension disruptive est donnée par la relation empirique (2.)
(Pour d> 250 mm) :

U d ,5 0 [ k V ]  2  0, 5 3 4  d [ m m ] (2)
La précision de mesure dépend entre autres de l’uniformité du champ entre les sphères ; celle-ci
Pourrait être améliorée avec une forme géométrique des Électrodes moins arrondie et plus plate.
Enpo Technique de la Haute Tension

5.4. MESURE GALVANOMETRIQUE

La mesure de la tension est effectuée par la dérivation d’un courant I à
travers une grande résistance de mesure R ( R  1 M ).

La mesure du courant I donne la valeur de la tension U  RI .

R
u (t)
Vu la grande valeur de R, le courant I doit être très petit (de l’ordre du I
milliampère) pour minimiser l’échauffement par effet Joule. D’autre part, la
Ampèremètre
mesure d’un courant faible pourrait éventuellement être faussée par des courants
parasites, tels que les courants de fuite ou ceux produits par effet couronne.
Figure 8
La précision de mesure dépend de la qualité de la résistance qui ne doit pas varier énormément avec
la température et avoir un faible coefficient de température ; la précision est généralement très bonne, de
l’ordre de 0,01 %.
Ce mode de mesure est surtout recommandé pour les tensions continues. Lors de la mesure de
tensions alternatives, il est recommandé d’utiliser une capacité à la place de la résistance pour éviter les
pertes. De plus, l’usage d’une résistance à la place de la capacité en alternatif, ne peut se faire sans
considérer la capacité parasite entre la résistance et les parois liées à la terre. Les capacités parasites rendent
le courant circulant à travers la résistance non uniforme.

La précision de mesure est difficile à garantir étant donné que la valeur de la résistance est fonction
de la température, de l’humidité, du vieillissement, etc…
On peut également remplacer la résistance par une capacité. On mesure par ce moyen la valeur efficace de la
tension U = I / Cω.
Remarque :
Varistance Ampèremètre
Les appareils de mesure utilisés dans la haute tension doivent être
protégés contre les accidents de surtension, en leur associant en parallèle un ou Voltmètre
deux moyens de protection (limiteurs de surtension), tels que : diode Zener,
éclateur, varistance etc… Figure 9

5.5 DIVISEURS DE TENSION

5.5.1. Diviseurs pour tension continue et alternative :
a) Diviseur résistif :
Un diviseur de tension est formé d’une grande résistance R1 et d’une petite résistance R2 placées en série.

R1 R1
U1
U U

R2 Voltmètr U2 R2 Rv
e

Diviseur de tension résistif Circuit électrique

Figure 10
Enpo Technique de la Haute Tension

L’appareil de mesure est bien entendu protégé par un limiteur de surtension placé en parallèle (omis
dans tous les schémas).
Rapport de division g:

U R  R'
g  1 ' 2
U2 R2

1 1 1
avec '
  où Rv résistance du voltmètre.
R2 R2 Rv

U R  R2
or Rv  R2  R2'  R2  g   1
U2 R2

U R R
comme aussi R1  R2 ; g   1  U  1 U2
U 2 R2 R2

La mesure de la ddP U2 aux bornes de R2 nous donne la valeur de la tension globale U.

Comme il s’agit d’un rapport ( R1 / R 2 ), les variations de température, d’humidité et de vieillissement
ayant lieu en général dans le même sens, la précision de mesure est peu affectée (généralement inférieure à 1
%).

b) Diviseur capacitif :
C1
En tension alternative, on recourt au diviseur capacitif pour minimiser les pertes U
d’énergie.

C2
La capacité C1 est un condensateur à haute tension dont la valeur de Voltmètre
capacité est beaucoup plus faible que celle du condensateur C2 de la branche
basse tension. D’autre part, on néglige la grande impédance du voltmètre Diviseur de tension
devant celle de C2. Figure 11
Rapport de division :

 1  1 I 1  1
U  C  C   C1 C 2 C 2  C1
g   1 2 
 
U2 1 I 1 C1
C 2 C2

C 2  C1
Comme U  U 2 , la mesure de U2 nous donne la tension globale U.
C1

U C
Notons que puisque C 2  C1   2.
U 2 C1

Capacités parasites :
On doit tenir compte, bien entendu, des capacités parasites de la ligne HT par rapport à la terre (ordre de
grandeur : 20  40 pF / m ).
Enpo Technique de la Haute Tension

2C1

U 2C1
2C1 2C1
Ct
C2 U2 U Ct C2 U2

Diviseur de tension Circuit électrique équivalent

capacitif
avec la capacité parasite Figure 12
Le rapport de division, en tenant compte de la capacité parasite Ct devient :

U C  C1  Ct  2C1  C 2 
g  2 1   
U2 C1  4C1  C1  C 2 

Remarque : Les résistances et les capacités HT sont spécialement conçues pour leur utilisation en haute
tension (pertes minimisées, éviter le claquage et l’effet couronne surtout).
5.5.2 Diviseur capacitif – résistif
Le diviseur capacitif – résistif est utilisé pour la mesure des tensions de choc ; il peut aussi fonctionner
en alternatif. Les tensions comportant des fréquences élevées, en particulier des tensions de choc, sont
mesurées à l’aide de diviseurs capacitif – résistif. (Figure.12).
De tels diviseurs présentent l’avantage d’éliminer les oscillations dues aux inductances parasites.

Diviseur C – R parallèle Diviseur C – R série

Fig.12 : Montage de diviseurs capacitif-résistif
Enpo Technique de la Haute Tension

Des analyses détaillées de la bande passante d’un tel système – tenant compte de l’échauffement des
résistances et des capacités parasites – ont montré qu’elle ne dépasse guère les 100 kHz. Cette limite est
insuffisante pour utiliser un tel diviseur en onde de choc de foudre, par exemple. L’étude poussée de type
diviseur R-C série a été faite en 1965, en particulier du point de vue de la réponse en fréquence.

5.5.2. Diviseurs pour tension de choc :

La propagation de l’onde choc dans les conducteurs du circuit de mesure affecte la mesure elle-
même.

a) Diviseur résistif :
Capacités parasites non considérées
U1 R1

U
Z
Dans le cas de la propagation des phénomènes de
choc, on utilise à la sortie un câble coaxial (d’impédance
Z) qu’on adapte avec une résistance R égale à Z, afin U2 R2 R=Z
d’éviter les réflexions parasites. De même, R2 doit être si Voltmètre
possible adaptée à Z ( R2  Z ), afin d’éviter les
réflexions parasites qui peuvent provoquer le Figure 13 : Diviseur de tension
doublement de la tension. résistif pour la mesure de la tension
U R  R' R2 Z
g  1 ' 2 avec R2' 
U2 R2 R2  Z

En général, le câblage et les adaptateurs font partie intégrante du système de mesure des tensions de choc.

b) Diviseur capacitif :
Capacités parasites non considérées U1 C1
U
R Z
Pour éviter la réflexion de l’onde et donc le doublement de
la tension, on insère une résistance d’entrée R  Z destinée U2 C2 Voltmètr
à adapter le câble coaxial. e

Remarque : les écrans d’équilibrage du potentiel (sphère et

anneaux) permettent de rétablir une répartition égale de la Figure 14 : Diviseur de tension
capacitif
tension (cas des diviseurs capacitifs de choc, isolateurs…).
Pour la mesure de la tension de choc

6. OSCILLOSCOPE A MEMOIRE
Il permet d’enregistrer en mémoire les tensions très brèves comme les ondes de choc. Ils sont
généralement utilisés dans les expériences brusques et brèves, telles que le contournement ou le claquage.
Ils offrent l’avantage de visualiser l’allure de la tension et ne donnent que la valeur crête de la
tension. La tension visualisée sur l’oscilloscope est prélevée à l’aide d’une sonde spéciale HT.
Enpo Technique de la Haute Tension

Oscilloscope de choc :
Les phénomènes de choc enregistrés étant de l’ordre de la µs, on utilise des oscilloscopes spéciaux, appelés
oscilloscopes de choc.

7. TRANSFORMATEUR DE MESURE
On utilise aussi tout simplement un transformateur de tension abaisseur de petite puissance; afin de
connaître la tension à mesurer il suffit de multiplier la tension mesurée au secondaire par le rapport de
transformation.
Il donne des mesures très précises, mais il est surtout utilisé pour la mesure des tensions des réseaux
de puissance et rarement utilisé dans les laboratoires.

Skipp
erseil

8. RESUME

TENSION CONTINUE TENSION ALTERNATIVE TENSION DE CHOC

-Voltmètre électrostatique
-Mesure par éclateur
-Diviseur résistif
-Mesure galvanométrique à
l’aide d’une résistance
-Voltmètre électrostatique
-Mesure par éclateur
-Mesure galvanométrique à
l’aide d’une capacité
-Diviseur capacitif
-Transformateur de tension
-Mesure par éclateur
-Diviseur capacitif avec
adaptation
-Diviseur résistif avec
adaptation
-Oscilloscope à mémoire
