Geotechnical Civil Engineering: Laboratoire D'essais Et Ingénierie Géotechnique

Geotechnical ₰ Civil Engineering
Laboratoire d’essais et Ingénierie Géotechnique

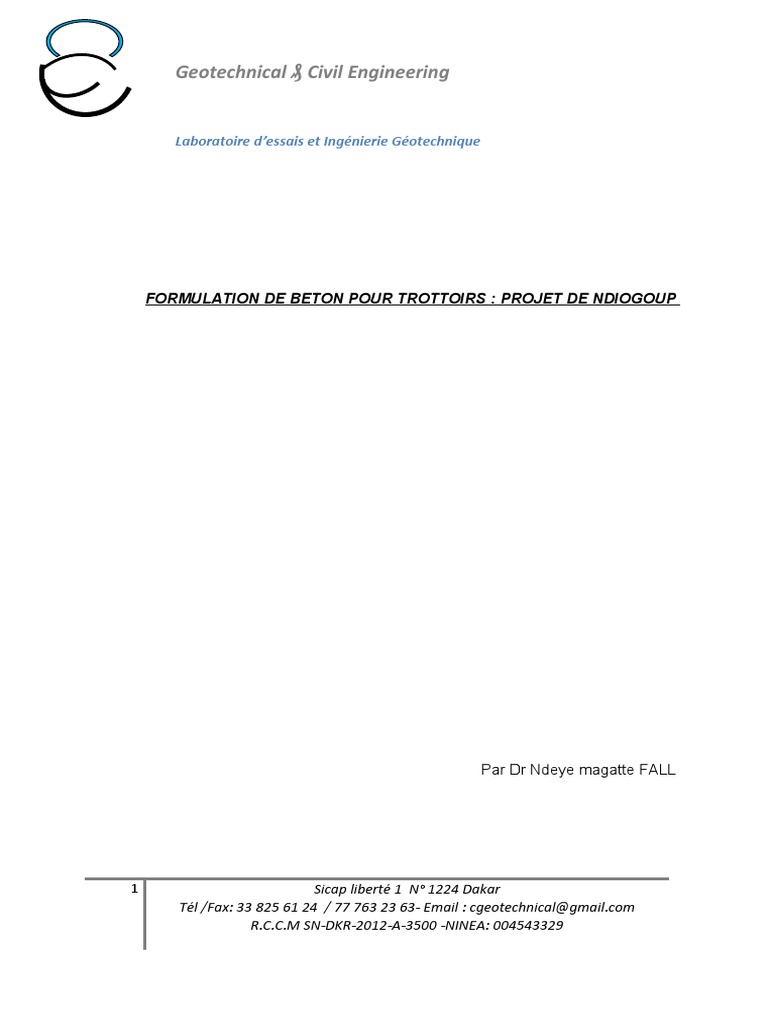

FORMULATION DE BETON POUR TROTTOIRS : PROJET DE NDIOGOUP
Par Dr Ndeye magatte FALL
1 Sicap liberté 1 N° 1224 Dakar

Tél /Fax: 33 825 61 24 / 77 763 23 63- Email : cgeotechnical@gmail.com
R.C.C.M SN-DKR-2012-A-3500 -NINEA: 004543329
TABLE DES MATIERES
I. INTRODUCTION…………………………………………………………………………………………………3
II. ESSAIS DE LABORATOIRE…………………………………………………………………………… …….4
III. ETUDE DE FORMULATION…………………………………………………………………………………6
IV. COMPOSITION DU MÉLANGE…………………………………………………………………………...8
V. RESISTANCES MECANIQUES À 7JOURS…………………………………………………………….10
VI. RESISTANCES MECANIQUES À 28 JOURS………………………………………………………….10
VII. CONCLUSION…………………………………………………………………………………………………..11

I.INTRODUCTION
Dans le cadre des Travaux d’aménagement du site de relogement définitif de Diougop

La SVTP a sollicité nos services pour la réalisation d’une étude de formulation de béton pour
des paves. Les granulats sont les classes 3/8, et 0/3 concassées de basalte , et le sable naturel.
Le ciment est de classe CEMII 42,5
Cette étude a pour objectif principal de fournir :
- Les résultats des essais d’identification et de caractérisation mécanique sur les

matériaux
- le dosage du béton et les résistances à la traction à 28J

II. ESSAIS DE LABORATOIRE
Le programme des essais de laboratoire et les résultats sont donnés successivement dans les
tableaux ci-dessous :
 Programme des essais de laboratoire
Essais de laboratoire
Analyse Equivalent micro- Los
Poids Poids
matériau granulométriqu de sable Deval Angeles
spécifique volumique
e
sable X X X X
Sable
concassé X X X
Basalte 0/3
Basalte 3/8 X X X
 Résultats des essais de laboratoire

Matériau sable Basalte 3/8 Basalte 0/3
Equivalent de sable (ES) en % 76,0
Poids spécifique 2,6 2,6 2,825
Poids volumique apparent 1,5 1,60 1,68
25
20
16
12,5 100
10 100 97,93
8 98,65 75,6
% de 6,3 97,6 55,66 100
Analyse passants au
tamis de 5 96,25 2,1 99,8
Granulo. mailles (en
mm) 4 93,3 99,8
2 84,1 69,5
1 57,75 43,7
0,5 35,3 31,0
0,25 26,9 14,0
0,125 17,65 5,8
0,080 10,65 2,5

III.ETUDE DE FORMULATION
La méthode de formulation est celle de Dreux-Gorisse qui permet de déterminer les quantités
optimales de matériaux (eau E, ciment C, sable S, gravillon g et gravier G) nécessaires à la
confection d’un mètre cube de béton conformément au cahier des charges.
Plusieurs étapes de calcul successives sont nécessaires à l’obtention de la formulation
théorique de béton :
1. Détermination de C et E
2. Détermination des quantités de granulats
DETERMINATION DE C et E
Pour déterminer les quantités de ciment et d’eau nous allons d’abord déterminer le rapport C /
E qui est calculé à partir de la formule de Bolomey :
 Détermination du rapport C/E

σ '28=G ' σ 'c ( CE −0,5)
Avec :
σ '28 = Résistance moyenne en compression du béton à 28 jours en MPa
'
σ c = Classe vraie du ciment à 28 jours en MPa
C = Dosage en ciment en kg par m3 de béton
E = Dosage en eau total sur matériau sec en litre par m3 de béton
G’ = Coefficient granulaire fonction de la qualité et de la dimension maximale des granulats.
σ '28=32 Mpa
Le ciment utilisé est le CEM II 42,5 dont on prendra σ 'c =44 Mpa
G’ =0,5
C
=2,4
E
- Détermination de C
C
Pour =2,4 et un affaissement de 4 cm le dosage en ciment est de 450 Kg/ m3. (Voir
E
l’abaque ci-dessous)
 Détermination de E

La valeur de E est tirée du rapport C/E.
C
Pour C= 450 Kg/ m3, =2,4 nous avons E=187 litres
E
IV.COMPOSITION DU MELANGE
 Détermination des pourcentages absolus :

10
/1
8
100
90 3/8
80
59
70
sable
60
50 0/3
40
30
20 41
10
0
0.01 0.1 1 10 100

Les pourcentages affectés à chaque classe granulaire sont:

- Sable : 18%
- Basalte 0/3 : 23%
- Basalte 3/8 : 59%
La formulation de bétons hydrauliques nécessite la détermination des caractéristiques

géotechniques des granulats mais aussi de la résistance souhaitée, la consistance désirée et sur
la nature de l’ouvrage.
Nous utilisons la méthode de Dreux-Gorisse qui repose essentiellement sur l’examen

statistique d’un très grand nombre de formules de composition. Et, de cet examen statistique
ont été tirées des convergences, des similitudes de forme de courbes granulaires de béton, des
fuseaux préférentiels, des tendances communes. Elle ne repose sur aucune théorie nouvelle
mais uniquement sur l’expérience en se servant de manière très judicieuse de ce qui est utile
dans la méthode de Valette, Faury, Bolomey, Joisel, etc……
Concernant les granulats d’étude, il s’agit pour le plus gros granulat d'un gravier de 8 mm
 Détermination des poids des granulats :
Composition
(Kg)
Eau 226 après correction
Ciment 450
Sable 406,9
Basalte 0/3 521,7
Basalte 3/8 1320,8

V. Résistances en traction
VII.CONCLUSION
Il faudra ajuster le volume d’eau avant coulage selon l’état hydrique des granulats tout en retenant
un affaissement à 3- 4 cm.
La chargée d’Affaires
