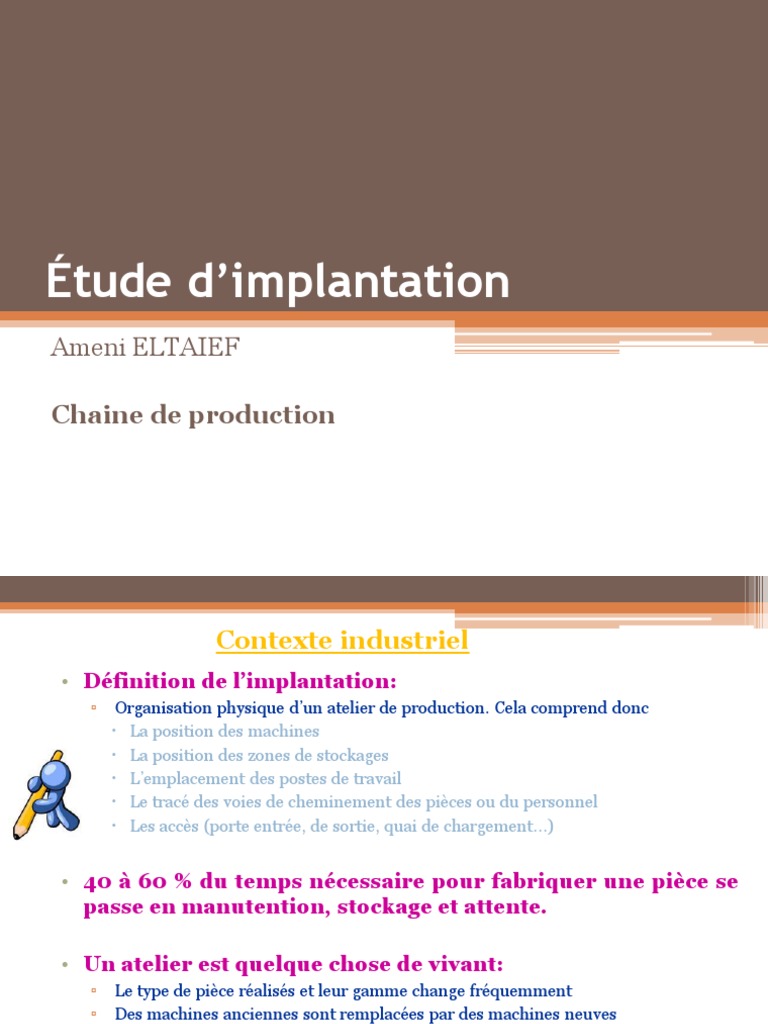

Étude d’implantation
Ameni ELTAIEF
Chaine de production
Contexte industriel
• Définition de l’implantation:
▫ Organisation physique d’un atelier de production. Cela comprend donc
 La position des machines
 La position des zones de stockages
 L’emplacement des postes de travail
 Le tracé des voies de cheminement des pièces ou du personnel
 Les accès (porte entrée, de sortie, quai de chargement…)
• 40 à 60 % du temps nécessaire pour fabriquer une pièce se

passe en manutention, stockage et attente.
• Un atelier est quelque chose de vivant:

▫ Le type de pièce réalisés et leur gamme change fréquemment
▫ Des machines anciennes sont remplacées par des machines neuves
▫ Des nouvelles technologies apparaissent
Les différents types d’implantation
• Voici les différents types d’implantation

qui peuvent exister:
▫ Implantation historique
▫ Implantation à position fixe
▫ Implantation fonctionnelle
▫ Implantation en ilots
▫ Implantation en ligne de production
Implantation historique
• Elle est le résultats d’une évolution au fil du temps d’une

implantation qui était organisée et qui ne correspond plus à la
production actuelle
• Les postes de travail ne sont pas organisés.
• Les produits passent de poste en poste (trajets longs, beaucoup de

croisement…)
• Pertes de temps dues aux transferts désordonnés des produits

Implantation à position fixe
• Le produit est stationnaire et les ressources sont mobiles (machines,
homme…). C’est le principe du chantier.
• Implantation justifiée lorsqu’il est trop difficile voir impossible de déplacer

le produit.
Implantation à position fixe
• Exemple:
▫ Aéronautique : l’avion est assemblé entièrement en sur
place
▫ Construction navale
▫ Génie Civil
• Cette implantation n’est pas très difficile à mettre en

place. Elle nécessite par contre d’avoir des moyens
de production qui peuvent être déplaçables. (on
imagine mal déplacer une CN pour travailler sur un avion…)
Implantation fonctionnelle
• Dans ce modèle, les procédés de fabrication

identiques sont regroupés sur un même lieu:
▫ Tous les tours ensembles
▫ Toutes les fraiseuses
▫ Tous les fours…
Implantation fonctionnelle
• Installation facile à mettre en place, encore utilisée
de nos jours lorsque les procédés nécessites des
locaux specifiques:
▫ Evacuation des fumées de soudage

▫ Éclairage spécifique
▫ Climatisation pour instruments de métrologie…
• Le produit se déplace d’une section homogène à une

autre. Les déplacements sont donc nombreux et non
optimisés.
Implantation en ilot
• On constitue un groupe de ressources différentes

nécessaires à la réalisation d’une suite d’opération
pour un type de produit.
Implantation en ilot
• La disposition des machines suit un ordre logique

permettant de minimiser les déplacements des
pièces.
• Le produit peut passer dans plusieurs ilots au cours

de sa fabrication.
• Chaque ilot peut convenir à plusieurs produits

relativement similaires.
• Cette solution n’est pas très pérenne. Si les produits

changent, les ilots doivent changer.
Implantation en ligne
• Dans ce modèle, on dédie les ressources de

production à un produit: il s’agit de la fameuse ligne de
production.
• Le produit se déplace sur toutes les machines mises

bout à bout dans l’ordre de la gamme.
Exemple:
Industrie automobile,
papeterie,
agroalimentaire,
pharmaceutique…
Implantation en ligne
• Le flux de la pièce est très simple et très optimisé.
• Cette implantation permet une cadence rapide

(utilisation de composants standards).
• Chaque ligne est adaptée au produit, donc toute

modification du produit entraine une modification
de la ligne.
• Très long à mettre en place et peu flexible donc

adaptée uniquement à la grande série.
• On parle souvent de flux continu (flow shop)

Quelle implantation choisir?
• Tout dépend du type d’entreprise et du type de

produit.
▫ Il n’y a pas d’implantation type
▫ Il est même possible de combiner plusieurs types
d’implantations.
• Il existe des outils mathématiques pour aider à la

mise en place d’une nouvelle implantation.
• Ces outils vont donner une implantation théorique

optimale qu’il faudra ensuite adapter à l’entreprise
(prise en compte de la taille des machines, de
l’atelier).
Démarche d’implantation
• La démarche sera la suivante:
▫ Etape 1: Détermination de la surface nécessaire

▫ Etape 2: Identification de l’implantation théorique
▫ Etape 3: Adaptation pour obtenir l’implantation pratique,
• On verra qu’il est parfois impossible de respecter

l’implantation théorique optimale,
Etape 1: le calcul des surfaces
• Il est possible d’estimer la taille nécessaire

minimal d’un atelier en fonction des machines
que le compose.
• Pour chaque machine la surface totale nécessaire

ST se décompose :
ST=SS + SG + SE
Etape 1: le calcul des surfaces
• Surface totale :ST=SS + SG + SE
▫ SS: surface au sol de la machine (exemple tour CN: 2m*3m)

▫ SG: surface de gravitation, surface utilisée autour du poste de
travail par l’ouvrier et par les matières 1er approvisionnées (exemple:
N=1 pour un tour CN).
SG= N . SS avec N le nombre de face accessibles
- SE: surface d’évolution, surface qu’il est nécessaire de réserver
entre les postes de travail pour les déplacements et les manutentions
SE= k. (SS+SG)
Valeurs à choisir pour le facteur k

Etape 2: choix de la méthode d’implantation
• Il s'agit d'outils mathématiques (souvent grapiques)

permettant de modéliser l'implantation de l'atelier.
• Certaines méthodes sont utilisables pour des
implantations de type « Ilot »
▫ Méthode des Chainons

▫ Méthode de Kuziack
▫ Méthode de King
• Certaines méthodes sont utilisables pour des
implantations de type « Ligne de production »:
▫ Méthode des antériorités

▫ Méthode des rangs moyens
Méthode des chainons
• Objectif: rechercher la position relative des machines permettant
de limiter le chemin parcouru par les pièces.
POSTE Liaison POSTE

1 2
Chaînon
• 2 termes spécifiques:
▫ D: distance entre les deux postes
▫ It: indice de trafic, nombre de transfert de pièces entre les deux postes
pour assurer la production
Tableau de gammes
Fabrication de 4 produits utilisant 5 machines
Produits Gammes It par chaînon
A (140) 2;3;5 7
Unité manutention: 20
B (30) 1;3;5 3
C (40) 1;5 2
D (120) 1; 4 ; 3 ; 5 6
Le produit A devra passer dans les postes de travail 2, 3 et 5.

Graphique des gammes
Postes
Total It
1 2 3 4 5 par
produit
A 7 7 14
Produits
B
3 3 6
C 2 2
D 6 18
6
6
Question: comment positionner les 5 postes de travail pour minimiser le
flux de pièces?
On va représenter la gamme de fabrication sous forme d’un

tableau matriciel décrivant le flux de pièces entre les postes.
Le poste …. reçoit
Postes 1 2 3 4 5
1
Le poste …. envoie
2
3
4
5
Postes 1 2 3 4 5
1
2 *7
3 ** 7
4
5
* Pour le produit A : le poste 2 envoie au poste 3 ; 7 fois
** Pour le produit A : le poste 3 envoie au poste 5 ; 7 fois
Postes 1 2 3 4 5
1 3
2 7
3 7 3
4
5
Pour le produit B : le poste 1 envoie au poste 3 ; 3 fois
 Pour le produit B : le poste 3 envoie au poste 5 ; 3 fois
Postes 1 2 3 4 5
1 3 2
2 7
3 7 3
4
5
Pour le produit C : le poste 1 envoie au poste 5 ; 2 fois
Postes 1 2 3 4 5
1 3 6 2
2 7
3 7 3 6
4 6
5
Pour le produit D : le poste 1 envoie au poste 4 ; 6 fois
Classement des postes
La matrice va permettre d’identifier l’importance des postes et les classer
Pour chaque poste, on calcule le nombre de case rempli (ligne et colonne). Une
case rempli équivaut à un mouvement de pièce à partir de ce poste.
Postes 1 2 3 4 5
1 3 3 6 2
3 cases pour
2 7 le poste 1 (3
mouvements
3 7 3 6
de pièces)
4 6
5
Postes 1 2 3 4 5
1 3 3 6 2
2 1 7
3 7 3 6
4 6
5
1 case pour le poste 2

Postes 1 2 3 4 5
1 3 3 6 2
2 1 7
3 4 7 3 6
4 6
5
4 cases pour le poste 3

Postes 1 2 3 4 5
1 3 3 6 2
2 1 7
3 4 7 3 6
4 2
6
5

Postes 1 2 3 4 5
1 3 3 6 2
2 1 7
3 4 7 3 6
4 2
6
5 2

On calcule le trafic total par poste (ligne et colonne). Cela équivaut

à la quantité de convoyage effectuée
Postes 1 2 3 4 5
1 3 3 6 2
11
2 1 7
3 4 7 3 6
4 2
6
5 2
On arrive à ce résultat suivant:
Postes 1 2 3 4 5
3 3 6 2
1 11 2
1 7
2 7 5
3 32 4 1 7 3 6
4 6 12 2 4
2
5 18 3
Classement :
• le poste 3 est le premier, on l’appelle poste directeur,
on le placera en premier
• On placera les autres postes ensuite
1) On place sur un nœud, au centre du canevas, le poste présentant le plus

grand nombre de liaisons et si plusieurs postes ont le même nombre de
liaisons le poste présentant le plus grand indice de trafic.
2) Aussitôt après, on place autour de lui les postes avec lesquels il forme
une liaison, dans l’ordre décroissant du trafic total par liaison. On indique
le sens du flux par une flèche.
3) Quand toutes les liaisons sont reportées pour le premier poste, considérer
le deuxième poste :
=> S’il est déjà placé, reporter les autres liaisons le concernant,
toujours dans l’ordre décroissant du trafic total par liaison ;
=>Sinon, le placer à côté d’un poste déjà implanté avec lequel il a une
liaison et compléter avec les autres liaisons...
Ainsi de suite jusqu’à épuisement des postes et des liaisons.
L’implantation théorique va se faire sur un caneva triangulaire..
Le poste classé 1 (c’est à dire le poste le plus chargé, ici le 3) sera le point de
départ de la construction
2 1
4 3
5
On voit que le poste 1 est aussi en relation avec 4 et 5.

Ce poste est donc sans doute mal placé ici
2 1
4 3
5
En modifiant le positionnement des postes, on arrive à une solution satisfaisante
(pas de croisement)
4 1
2 3 5
 Modifier Les positions relatives des postes de travail jusqu'à satisfaction en limitant au
maximum les chaînons hors module et les croisements
 Vérifier l'implantation en traçant les différents flux :
la vérification consiste à faire apparaître les flux découlant de chaque gamme.

Étude D'implantation: Ameni Eltaief

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Étude D'implantation: Ameni Eltaief

Transféré par

Droits d'auteur :

Formats disponibles

Étude d’implantation

• 40 à 60 % du temps nécessaire pour fabriquer une pièce se

• Un atelier est quelque chose de vivant:

• Voici les différents types d’implantation

• Elle est le résultats d’une évolution au fil du temps d’une

• Les postes de travail ne sont pas organisés.

• Les produits passent de poste en poste (trajets longs, beaucoup de

• Pertes de temps dues aux transferts désordonnés des produits

• Implantation justifiée lorsqu’il est trop difficile voir impossible de déplacer

• Cette implantation n’est pas très difficile à mettre en

• Dans ce modèle, les procédés de fabrication

▫ Evacuation des fumées de soudage

• Le produit se déplace d’une section homogène à une

• On constitue un groupe de ressources différentes

• La disposition des machines suit un ordre logique

• Le produit peut passer dans plusieurs ilots au cours

• Chaque ilot peut convenir à plusieurs produits

• Cette solution n’est pas très pérenne. Si les produits

• Dans ce modèle, on dédie les ressources de

• Le produit se déplace sur toutes les machines mises

• Cette implantation permet une cadence rapide

• Chaque ligne est adaptée au produit, donc toute

• Très long à mettre en place et peu flexible donc

• On parle souvent de flux continu (flow shop)

• Tout dépend du type d’entreprise et du type de

• Il existe des outils mathématiques pour aider à la

• Ces outils vont donner une implantation théorique

• La démarche sera la suivante:

▫ Etape 1: Détermination de la surface nécessaire

• On verra qu’il est parfois impossible de respecter

• Il est possible d’estimer la taille nécessaire

• Pour chaque machine la surface totale nécessaire

• Surface totale :ST=SS + SG + SE

▫ SS: surface au sol de la machine (exemple tour CN: 2m*3m)

Valeurs à choisir pour le facteur k

• Il s'agit d'outils mathématiques (souvent grapiques)

▫ Méthode des Chainons

▫ Méthode des antériorités

POSTE Liaison POSTE

Produits Gammes It par chaînon

Le produit A devra passer dans les postes de travail 2, 3 et 5.

On va représenter la gamme de fabrication sous forme d’un

1 case pour le poste 2

4 cases pour le poste 3

2 cases pour le poste 4

2 cases pour le poste 5

On calcule le trafic total par poste (ligne et colonne). Cela équivaut

1) On place sur un nœud, au centre du canevas, le poste présentant le plus

On voit que le poste 1 est aussi en relation avec 4 et 5.

Vous aimerez peut-être aussi
