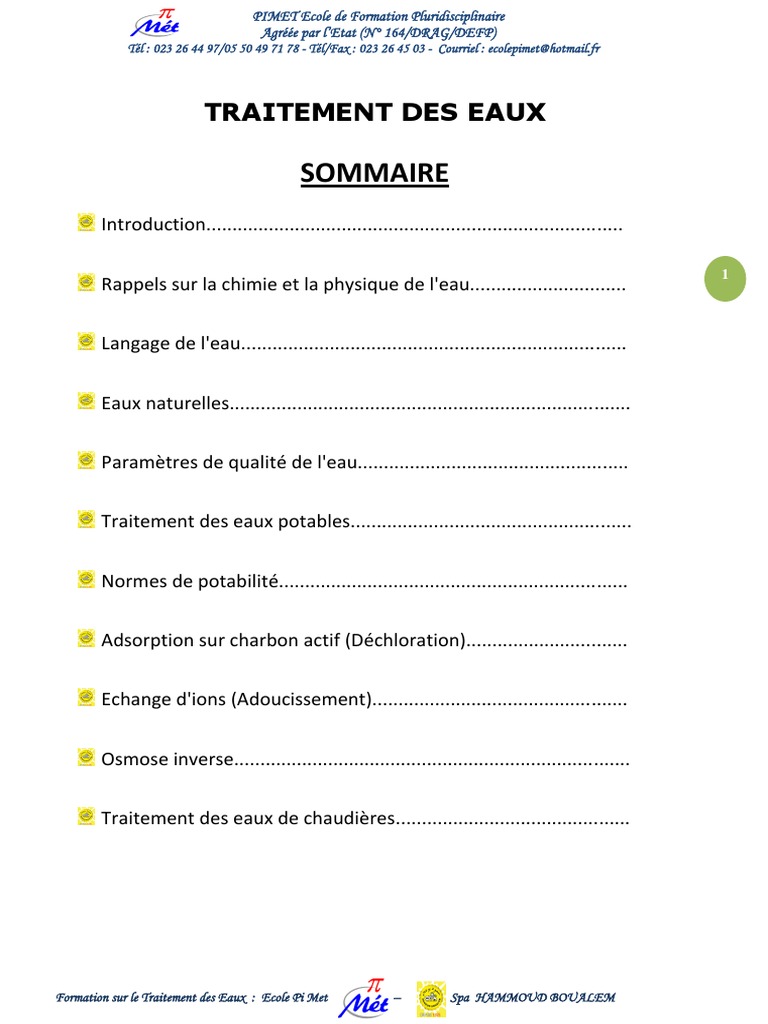

SOMMAIRE
Introduction................................................................................
1
Rappels sur la chimie et la physique de l'eau..............................
Langage de l'eau..........................................................................
Eaux naturelles.............................................................................
Normes de potabilité...................................................................
Osmose inverse............................................................................
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Dans tout l'univers, il est une molécule que l'homme recherche avidement, car sa découverte dans
l'atmosphère d'une planète lointaine libérerait aussitôt les rêves les plus fous de l'humanité.
Cette molécule, un modèle simple triangulaire la représente aisément avec la particularité d'un angle
interatomique de 105°, dû à l'électro-négativité de deux de ses pôles. Enfin, sa formule peut s'écrire de
façon très simple: H2O, l'eau.
Derrière ce mot, s'impose une image, née des derniers voyages spatiaux, celle d'une planète bleue: la
Terre. 2
L'eau est simple en apparence : c'est un liquide fait de molécules d'eau (formule H2O). Sa simplicité
apparente est cependant trompeuse et la réalité est plus complexe.
L'eau rencontrée dans la nature, et, a fortiori, celle qui fait l'objet d'un traitement, n'est jamais pure.
Les impuretés qu'elle renferme, sous les trois états: solide, liquide ou gazeux, peuvent être
caractérisées par la taille qu'elles prennent en solution dans l'eau (figure 3). Cette taille peut être celle
d'une particule isolée ou celle d'un amas structuré. Le degré d'hydrophobicité des impuretés joue un
rôle important dans ces structures.
. Solutions vraies ou moléculaires : elles comprennent des systèmes homogènes (à une seule phase).
- solutions cristalloïdes: les particules dissoutes sont des molécules de petites dimensions (moins d'un
nanomètre), ionisées (acides, bases, sels) ou non (sucres...) ;
- solutions macromoléculaires: formées de particules dépassant largement le nanomètre. Elles peuvent
comporter des groupements ionisés.
. Solutions colloïdales: on les appelle aussi solutions micellaires ou pseudo-solutions. Ce sont des
systèmes à deux phases, nettement hétérogènes, où les particules dispersées sont des amas
moléculaires de dimensions généralement comprises entre 0,5 et 500 nm (ou 100 mn). Elles peuvent
présenter un trouble visible à l'œil nu lorsqu'elles sont observées perpendiculairement à la direction du
rayon lumineux, mais leur contribution à la turbidité de l'eau est négligeable. Le terme de "colloïde"
est ainsi appliqué aux matières en suspension divisées, à forte surface spécifique, caractérisées par
une charge électrostatique généralementnégative.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
. Suspensions-Émulsions: dès que les particules sont visibles au microscope optique, elles constituent
des suspensions (solides) ou émulsions (liquides).
Ces particules en suspension sont responsables de la turbidité ou opacité de l'eau.
PHYSIQUE DE L'EAU
PROPRIETES PHYSIQUES
Masse Volumique
Viscosité
Pression osmotique
Propriétés électriques 3
Propriétés optiques
Masse Volumique:
Viscosité:
C'est la propriété qu'a un liquide d'opposer une résistance aux divers mouvements soit internes,
soit globaux, comme l'écoulement. Elle est à la base des pertes de charge et joue donc un rôle
important en traitement d'eau. Elle diminue lorsque la température croit.
Pression osmotique:
La pression osmotique traduit un phénomène qui s'établit entre des phases liquides de
concentrations différentes séparées par une membrane semi-perméable.
Pression osmotique(Pa)=∆CRT
Propriétés électriques:
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Propriétés optiques:
L'eau absorbe fortement l'orangé et le rouge dans le visible, d'où la couleur bleue de la lumière
transmise en couche épaisse.
Cette transparence est souvent utilisée pour apprécier certaines formes de pollution et, en
conséquence, l'efficacité des traitements d'épuration.
4
CHIMIE DE L'EAU
pH
Une solution aqueuse neutre contient autant d’ions hydrogène H+ que d’ions hydroxyde HO-.
Dans une solution acide, il y a plus d’ions hydrogène H+ que d’ions hydroxyde HO-.
Dans une solution basique, il y a plus d’ions hydroxyde HO- que d’ions hydrogène H+.
Les produits acides ou basiques concentrés présentent des dangers.
Atome
Molécule
C'est un assemblage d’atomes qui constitue la plus petite partie d’un composé chimique.
Exemple: H2O, AlCl3, KMnO4
Mole
Un échantillon normal de matière contient un très grand nombre d'atomes. Par exemple, 1 gramme
d'aluminium contient environ 2,2 x 1022 atomes (22 000 000 000 000 000 000 000 atomes)! Pour éviter
l'utilisation d'aussi grands nombres, on a créé une unité de mesure, la mole.
Une mole (symbole: mol) d’atomes contient 6,022 x 1023 atomes. Ce nombre est appelé nombre
d'Avogadro, son symbole est NA. Ce nombre est le nombre d’atomes présent dans exactement 12g
de 12C.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
NA = 6,022 x 1023
La masse d'un atome prise dans le tableau périodique est exprimé en unité de masse atomique (uma).
Cependant la masse d’une mole d’un élément est égale à la valeur de sa masse atomique exprimée en
grammes.
Exemple 1
2 atomes de potassium
+ 2 atomes de chrome
+ 7 atomes d'oxygène
Exemple 2
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Exemple 3
Solution
Exemple 4
Solution
ou
Exemple 5
Solution
La masse de 1 mole de H2SO4 est de 98 g.
Le nombre de moles de H2SO4 est
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Exemple 6
Solution
7
Il existe 2 moles d'atomes par mole de NaCl, soit 1 mole de Na + 1 mole de Cl.
Connaissant le nombre de mole de NaCl on peut trouver le nombre de mole d'atomes
Oxydo-réduction
Une réaction d'oxydoréduction ou réaction redox est une réaction chimique au cours de laquelle se
produit un échange d'électrons. L'espèce chimique qui capte les électrons est appelée « oxydant » ;
celle qui les cède, « réducteur ».
Les réactions d'oxydoréductions constituent une grande famille comprenant de nombreuses réactions
chimiques, puisqu'elles interviennent dans les combustions, certains dosages métallurgiques,
la corrosion des métaux, l'électrochimie ou la respiration cellulaire. Ces réactions jouent en particulier
un rôle fondamental en biologie, dans la transformation de l'oxygène au sein des corps vivants. Elles
sont également massivement utilisées par l'industrie humaine, à l'exemple de l'obtention de la fonte à
partir de minerais composés d'oxyde de fer, par réduction, puis de fer et d'acier à partir de la fonte, par
oxydation.
Cette variété s'explique par la mobilité, la légèreté et l'omniprésence dans toutes les formes de la
matière de l'électron.
Pour faciliter l'étude des réactions, on utilise un outil qui associe (parfois abstraitement) à chaque
atome d'un composé un nombre d'oxydation (n.o.) qui symbolise la valeur de la charge portée. (Fe2+ a
un nombre d'oxydation de 2.)
Une oxydation est une perte d'électrons (donc une augmentation du n.o., les électrons étant chargés
négativement). Par exemple :
Zn → Zn2+ + 2 e-
Ce don d'électrons ne se produit que s'il existe un corps susceptible de les accepter.
Une réduction est un gain d'électrons (donc une diminution du n.o., les électrons étant chargés
négativement). Par exemple :
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Cu2+ + 2 e- → Cu
Ainsi, les « combinaisons avec l'oxygène » ne sont qu'un cas particulier des réactions
d'oxydoréduction. Voici deux réactions avec le cuivre :
2Cu + O2 → 2CuO
Cu + Cl2 → CuCl2
La première combine le cuivre et le dioxygène tandis que la seconde combine le cuivre et le dichlore.
Le chlore et l'oxygène ont un point commun : ce sont des éléments plus électronégatifs que le cuivre.
L'oxydation d'un corps s'accompagne toujours de la réduction d'un autre (les électrons ne peuvent pas
circuler seuls et sont nécessairement captés), on parle d'une réaction d'oxydoréduction. L'oxydation est 8
une demi-réaction de l'oxydoréduction et la réduction est l'autre demi-réaction.
En résumé;
Dans une oxydoréduction,
Oxydation
réducteur(1) = oxydant(1) + ne- (les flèches n'apparaissent que si la réaction est totale, quand K >
10 000)
Réduction
Turbidité
En relation avec la mesure des matières en suspension, elle donne une première indication sur la teneur
en matières colloïdales d'origine minérale ou organique. Elle est appréciée, soit par rapport à des
solutions témoins opalescentes (formazine, mastic...), soit par la mesure de la limite de visibilité d'un
objet défini (fil de platine, disque de Secchi).
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Il représente le pouvoir colmatant d'une eau. Il est donc aussi en relation avec les matières en
suspension et intervient dans les traitements par membranes.
Le paramètre englobe tous éléments en suspension dans l'eau dont la taille permet leur rétention sur un
filtre de porosité donnée.
Couleur
9
La couleur vraie après filtration est due, le plus souvent, à la présence de matières organiques dissoutes
ou colloïdales. Il n'y a pas de relations entre la couleur et la concentration en matières organiques. Elle
est mesurée par comparaison à une solution de référence (Platine - Cobalt).
Concentration (volumique)
Elle représente le rapport de la masse de corps dissous ou dispersé dans un certain volume d'eau. Elle
s'exprime par exemple en mg.l-1, g.m-3, g.l-1...
Équivalent-gramme
L'équivalent-gramme est le quotient de la masse molaire d'un corps par le nombre de charges de même
signe portées par les ions que libère en solution aqueuse une molécule de ce corps.
Ainsi une molécule d'acide orthophosphorique, H3PO4 libère trois charges positives et trois charges
négatives. Un équivalentgramme de H3PO4 est donc égal à 1/3 de la masse d'une mole de H3PO4.
Normalité
Une solution normale est celle qui contient un équivalent-gramme du corps considéré par litre de
solution. On utilise aussi des multiples et des sous-multiples de la solution normale (solutions 2 N
N/10 -N/25 - N/50 - N/100, etc.).
D'une manière générale, lorsqu'on fait agir sur un volume V1 d'un électrolyte de normalité N1, un
autre électrolyte de normalité N2 le volume V2 est déduit de la relation
N1V1 = N2V2
On utilise souvent en pratique le milliéquivalent par litre (meq.l-1) qui est la quantité de l'électrolyte
considéré dissoute dans un litre de solution égale au millième de l'équivalent-gramme de cet
électrolyte. C'est la concentration d'une solution N/1000.
Degré français
Dans la pratique du traitement de l'eau, on utilise le degré français qui correspond à la concentration
d'une solution N/ 5 000.
1 meq.l-1= 5 °F
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Exemple: une solution d'un sel de calcium à 5 °F contient en calcium Ca (masse molaire 40g et de
valence 2) :
On distingue :
La dureté s’exprime en ppm w/v (ou mg/L) de CaCO3 ou en degré français (symbole °f ou °fH)
en France (à ne pas confondre avec le symbole °F, degré Fahrenheit). 1 degré français
correspond à 10-4 mol/L, soit 4 milligrammes de calcium ou 2,4 milligrammes de magnésium
par litre d’eau.
Il permet de connaître les teneurs de l’eau en carbonates et bases fortes présentes dans l’eau. Cette
analyse se fait en présence de phénolphtaléine qui vire de l’incolore au rose-fuchsia à un pH de 7,0. Le
Titre alcalimétrique s’exprime en degré français (°f).
1°f = 3,4 mg/L d'ion hydroxyde OH- = 6,0 mg/L d'ion carbonate CO32- = 12,2 mg/L de l'ion
hydrogénocarbonate HCO3-
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Le TAC (titre alcalimétrique complet) est la grandeur utilisée pour mesurer le taux d’hydroxydes, de
carbonates et de bicarbonates d’une eau, son unité est le degré français (°f ou °fH).
En titrant l’eau à analyser avec un acide, on obtient un premier point de neutralisation qui est le TA
(titre alcalimétrique) et qui correspond à pH 8,2 (virage de la phénolphtaléine). À ce stade, on a
neutralisé l’ensemble des hydroxydes et des carbonates.
Il s'agit de faire attention aux unités utilisées dans les équations, qui s'écrivent différemment suivant
que l'on utilise des °f ou des mol/L.
Dans les eaux naturelles il n'y a pas d'acide fort libre; ne sont présents que des sels de ces acides,
surtout sulfates et chlorures. Le SAF exprime la teneur globale en sels de ces acides forts.
Salinité
La salinité totale d'une eau correspond au total des cations et des anions présents exprimés en mg.l-1.
Oxydabilité au permanganate
On groupe dans cette expression toutes les substances capables d'être oxydées, par le permanganate de
potassium (KMnO4). Il existe différentes méthodes d'analyses selon la température, le milieu
réactionnel et le protocole.
C'est la quantité d'oxygène consommée à 20 °C et à l'obscurité pendant un temps donné pour assurer
par voie biologique l'oxydation des matières organiques présentes dans l'eau. On utilise
conventionnellement la DBO5, c'est-à-dire la quantité d'oxygène consommé après 5 jours d'incubation.
La DB05 n'est représentative normalement que de la pollution organique carbonée biodégradable.
Il représente la teneur en carbone lié à la matière organique, et repose sur une mesure de C02 après
oxydation complète.
Cette mesure, rapide et ne nécessitant qu'un volume réduit d'échantillon, est par contre difficilement
corrélable avec les mesures précédentes. D'autre part, dans la majorité des cas l'élimination des
matières en suspension est nécessaire avant le dosage.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Le NTK regroupe l'azote présent sous forme organique et celui sous forme ammoniacal. Il est souvent
appelé, à tort, azote total.
Le terme couvre l'ensemble des formes azotées présent dans une eau, c'est-à-dire azote organique,
azote ammoniacal, nitrite et nitrate. Il correspond donc à l'addition au terme NTK des formes oxydées
de l'azote.
12
LES EAUX NATURELLES
Eaux souterraines
Eaux de surface
Eaux de mer
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
IMPURETES MINERALES
IMPURETES BIOLOGIQUES
IMPURETES ORGANIQUES
IMPURETES MINERALES
Certaines de ces impuretés ont une influence sur les qualités organoleptiques de l'eau, son aspect
esthétique, ou son comportement dans le réseau de distribution, mais sont sans effet appréciable sur la
santé du consommateur, alors que d'autres ont un effet reconnu.
Turbidité: C'est, avec la couleur, le premier paramètre perçu directement par le consommateur. Toutes
les eaux sont turbides, mais une turbidité trop importante provoque un rejet de la part de l'utilisateur.
- éliminer tout polluant adsorbé sur les matières en suspension (métaux lourds...),
Couleur: La couleur peut être due à certaines impuretés minérales (fer...) mais également à certaines
matières organiques (acides humiques, fulviques). Elle doit être éliminée pour rendre l'eau agréable à
boire. L'élimination de la couleur s'accompagne également de l'élimination de certaines matières
organiques indésirables (précurseurs de composés haloformes...).
Certains métaux: Le fer et le manganèse peuvent provoquer une coloration et sont à l'origine de
dépôts dans les réseaux. Des corrosions peuvent en résulter. Par ailleurs, ils affectent les qualités
organoleptiques de l'eau, comme d'autres métaux: le cuivre, l’aluminium, le zinc.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Gaz dissous: L'H2S est révélateur de conditions anaérobies, il provoque de mauvaises odeurs et peut
être à l'origine de corrosion. Il doit être éliminé.
Ammonium NH4+: Il n'a pas d'effet appréciable sur la santé du consommateur, mais sa présence dans
les eaux est un indicateur de pollution. Dans les eaux profondes, la présence de NH, peut également
être due aux conditions réductrices régnant dans une nappe. L'ammonium doit être éliminé dans les
eaux de consommation, car c'est un aliment qui peut permettre à certaines bactéries de proliférer dans
les réseaux de distribution
Nitrates: Les nitrates, dont on constate une augmentation générale de la concentration dans les eaux
brutes, doivent être éliminés car leur nuisance a été reconnue lorsqu'ils sont présents en grande
concentration dans l'eau de consommation. Ils sont à l'origine de la méthémoglobinémie des 14
nourrissons.
Dureté: Elle n'a pas d'effet tangible sur la santé, mais l'adoucissement de l'eau par échange d'ion en
cycle sodium conduit à une augmentation de la teneur en sodium de l'eau; une forte teneur en sodium
semble favoriser l'hypertension
Fluor: Une concentration en fluor trop importante provoque la fluorose des os. Il est, dans ce cas,
indispensable de réduire la concentration en fluor
Toutes les eaux sont susceptibles d’être polluées par des micro-organismes.
Bactéries et virus: Les bactéries test de contamination fécale sont apportées par les rejets d'eaux
résiduaires urbaines effectués dans l'environnement, que ce soit avec ou sans traitement. Ces bactéries
sont le révélateur d'une contamination possible par des bactéries ou virus, pathogènes pour l'homme.
Le développement de germes banals peut créer de graves problèmes dans les réseaux de distribution:
consommation de l'oxygène dissous, corrosion, apparition de mauvais goûts.
IMPURETES ORGANIQUES
De nombreuses substances organiques naturelles sont présentes dans les eaux, souterraines ou de
surface. Elles se classent en 6 groupes principaux: substances humiques, acides hydrophiliques, acides
carboxyliques, peptides et amino- acides, hydrates de carbone et hydrocarbures
Paramètres globaux: Ce sont des mesures dont le résultat n'exprime pas une concentration en une
substance chimique organique bien définie, mais concerne une caractéristique commune à plusieurs
substances.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Il est souhaitable que la concentration de ces facteurs dans l'eau traitée soit réduite le plus possible,
pour éviter tout développement de micro-organismes dans le réseau de distribution.
Le CLOT (ou XOT) rend compte de la concentration en matières organiques chlorées (ou
halogénées). Il augmente après chloration d'une eau et devra être le plus faible possible à l'arrivée au 15
robinet du consommateur.
Pesticides et produits phytosanitaires: Ces produits sont utilisés en agriculture dans la lutte contre
les ennemis des végétaux. Certains s'hydrolysent assez rapidement mais d'autres sont particulièrement
résistants et s'accumulent dans la chaîne alimentaire. Certains de ces produits sont toxiques, et d'autres
sont mutagènes ou cancérigènes. On rencontre aussi de plus en plus fréquemment la simazine et
l'atrazine. Il importe d'éliminer au mieux ces produits dangereux pour la santé des consommateurs.
Exemples:
DDT
ATRAZINE
ALDRINE
CHLORDANE
Etc…
Solvants chlorés: De nombreuses eaux profondes ont été contaminées par ces substances: rejets
industriels, injection en puits perdus, lixiviat de décharge. Ces substances sont cancérigènes ou
mutagènes, et il importe de les éliminer. On peut citer: le tétrachlorure de carbone, le
1.2.Dichloroéthane, le 1.1.Dichloroéthène, le 1.1.1. Trichloroéthane.
Phénols et dérivés: Les phénols et leurs dérivés sont l'indice d'une pollution industrielle. Leur
nuisance la plus marquante est le goût de chlorophénol qui apparaît dans l'eau en présence de chlore
pour des teneurs extrêmement faibles. Si normalement il suffit de réduire la teneur en phénol pur à 1
μg/l pour être à l'abri des goûts, on peut dans certains cas déceler encore des traces de goût de
chlorophénol avec une teneur de 0,1 à 0,01 μg/l. Le seuil de détection organoleptique des
chlorophénols est largement inférieur aux valeurs qui seraient dangereuses pour la santé du
consommateur: on élimera donc ces substances jusqu'à les rendre indétectables au goût.
Hydrocarbures: Les hydrocarbures susceptibles de polluer les eaux de surface ou les eaux
souterraines proviennent principalement des rejets de produits pétroliers, d'huiles de vidange,
d'effluents de différentes industries ou d'usines à gaz, de vapeurs... Les hydrocarbures aromatiques sont
particulièrement solubles. On peut trouver du pétrole, du kérosène, de l'essence, du mazout, du fuel,
des huiles ou lubrifiants. Leur biodégradabilité est lente. En cas de pollution accidentelle, leur présence
est de durée limitée à la prise d'eau d'une station en rivière alors qu'elle peut être très longue dans une
eau souterraine (quelquefois plusieurs années en raison du pouvoir de rétention du sol). C'est la raison
pour laquelle les ressources en eaux souterraines doivent être sévèrement protégées contre les risques
de contamination par les hydrocarbures
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Nuisances et toxicité:
- création d'un filin qui nuit à la réoxygénation des eaux de surface et freine leur auto-épuration,
- perturbation des stations de traitement d'eau potable; la floculation et la décantation s'en trouvent
affectées et le matériau filtrant risque d'en rester longtemps imprégné,
- apparition de goûts et d'odeurs pour des seuils extrêmement variables suivant les produits (de 0,5
μg 1-1 pour l'essence à 1 mg/l pour les huiles et lubrifiants),
- toxicité: elle serait à craindre dans les eaux de boisson pour des doses supérieures aux seuils
d'apparition d'odeur et de goût. On a constaté des affectations cutanées dues à des produits d'addition 16
du mazout.
Polychlorobiphényls (PCB): Ces produits se sont développés au cours des dernières années pour
différents usages: plastifiants, solvants, lubrifiants, fluides hydrauliques caloporteurs. Ils ont en
particulier été utilisés dans la fabrication de transformateurs et condensateurs. Ils sont connus en
France sous le nom commercial de Pyralène.
Par combustion ou pyrolyse, ils peuvent donner naissance à des produits suspectés d'être très toxiques:
les polychlorodibenzofurannes ("furannes") et les polychlorodibenzodioxines ("dioxines"). Ces
produits sont particulièrement stables et se sont, à ce titre, répandus dans l'environnement. Ils sont
assimilables par les organismes vivants et peuvent se transmettre dans les chaînes alimentaires. Sans
avoir été formellement démontrée, leur nocivité est fortement suspectée.
Détergents: Les détergents sont des composés tensioactifs synthétiques dont la présence dans les eaux
est due aux rejets d'effluents urbains et industriels. Les produits commerciaux renferment des
composants actifs: les agents de surface et les adjuvants.
POURQUOI TRAITER?
Dans tous les cas, l'eau mise à disposition du consommateur dans le réseau de distribution doit être
traitée, même si l'homme n'en consomme directement qu'une très faible proportion. Il est en effet
dangereux pour la santé et économiquement prohibitif d'envisager un
double réseau de distribution, l'un des réseaux distribuant l'eau destinée à la consommation et l'autre
réseau distribuant l'eau destinée aux autres usages.
Quel que soit l'usage qu'en fera le consommateur, l'eau arrivant au robinet de ce consommateur doit
donc être "potable",c'est-à-dire répondre à la réglementation en vigueur .
Il est nécessaire de traiter l'eau chaque fois que l'un des paramètres analytiques est supérieur aux
normes en vigueur dans le pays considéré. L'OMS (Organisation Mondiale de la Santé) établit pour
chaque paramètre, des recommandations qui doivent être adaptées dans chaque pays, en fonction de
l'état sanitaire et des considérations économiques de ce pays, pour aboutir aux normes réglementaires
nationales
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
CRITÈRES DE CHOIX
Le choix de l'eau à traiter avant distribution dépend de plusieurs facteurs. Pour chacune des ressources
dont on dispose (eau souterraine, eau de surface courante ou stockée), on évalue :
- la quantité: la "source" doit être capable de fournir, en toute circonstance, la quantité d'eau écessaire.
Dans les pays à précipitations très variables, il peut être nécessaire de prévoir un barrage pour retenir
pendant les périodes de pluies la quantité dont on aura besoin en période sèche,
- la qualité: la qualité de l'eau brute dont on dispose doit être compatible avec lalégislation en vigueur
dans certains pays. Il faut déterminer le procédé de traitement le mieux adapté pour potabiliser cette
eau. Ce procédé doit être évalué en tenant compte de la variabilité de la qualité de l'eau au cours des 17
années précédentes (variations journalières, saisonnières, climatiques) et des variations potentielles que
l'on peut supposer pour le futur (construction d'un barrage par exemple). Il faut, en outre, se rappeler
que, eau souterraine n'est pas synonyme d'eau pure de nombreuses nappes sont en effet polluées soit
bactériologiquement, soit par des nitrates, des produits phytosanitaires, des solvants chlorés ou des
hydrocarbures.
FILIERES DE TRAITEMENT
Retenues artificielles:
Stockage Préélimination des
MES et de la Barrage et Lac
turbidité artificiel
Oxygénation Cascades
Oxydation Fe et Mn Préoxydation au
Oxydation composés Permanganate de
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
soufrés potassium
Elimination totale
des MES et 1) Déstabilisation des
colloïdes par
coagulation-floculation
Coagulation- Décoloration
Floculation complète 2) Séparation des flocs
par décantation-
filtration
Traitements physico-
chimiques 18
Eliminer le gaz
Neutralisation carbonique agressif Aération ou ajout de
et limiter la corrosion réactifs alcalins
des conduites (chaux; soude,
métalliques carbonate de
sodium...)
Limiter la corrosion
et augmenter la
dureté carbonatée 1)CO2 + Chaux
2)Bicarbonate de
Reminéralisation sodium+chlorure de
calcium
Elimination totale
des germes
Désinfection dangereux: Chloration
Coliformes; Ozonation
Streptocoques; Bioxyde de chlore
Clostridium; Sulfito- Ultra-violet
réducteurs
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Décarbonatation Elimination du Ca et 19
du Mg et des
Bicarbonates
MO solubles
2) Déchloration
Autres traitements
importants Traitement à la chaux
Décarbonatation Elimination de la
dureté et des Echange d'ion
carbonates
Osmose inverse
Elimination des Nanofiltration
Techniques anions Chlorures et Electrodyalise
membranaires Sulfate
Ultrafiltration
Elimination des Microfiltration
micropolluants
NORMES DE POTABILITE
La couleur
Norme : Esthétique < 15 UCV
La couleur peut être d’origine minérale ou organique. Les éléments minéraux susceptibles de colorer
l’eau sont le fer (teinte rougeâtre) et le manganèse (teinte noirâtre). Les substances organiques qui
donnent une coloration à l’eau sont nombreuses. On peut penser aux algues, à la décomposition de
végétaux, aux tannins et aux lignines.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
La turbidité
Norme : < 5 UTN
La turbidité vient des particules en suspension dans l’eau qui diffusent la lumière dont le limon,
l’argile, les matières organiques et inorganiques en fines particules. Certaines conditions
météorologiques peuvent modifier la turbidité d’un approvisionnement en eau. Par exemple, les hautes
chaleurs en été, les pluies torrentielles et le renversement des lacs à l’automne et au printemps sont des
facteurs qui augmentent la turbidité.
20
Le pH
Norme : entre 6,5 et 8,5
Le pH est une mesure de l’activité des ions d’hydrogène (H+) contenus dans l’eau. Il correspond au
logarithme de la concentration des ions H+. L’échelle du pH varie entre 0 et 14, soit une forte acidité
(0) et une base forte (14). Une eau légèrement acide sera entre 6,5 et 7. Une eau légèrement alcaline
sera entre 7,2 et 8,3. La valeur du pH donne donc une idée de son alcalinité et de sa teneur en CO2. Il
faut toutefois faire attention, une eau qui a un pH de 7 peut être agressive si la dureté et l’alcalinité
sont faibles.
Le fer et le manganèse sont souvent présents dans l’eau et ce, en quantité variable selon les régions et
la provenance de l’eau. La norme a été décidée selon une qualité esthétique. En effet, le fer et le
manganèse ne sont pas des substances toxiques. Par contre, au-delà de la norme prescrite, ces
composantes donnent une couleur et un goût désagréable à l’eau et elles sont responsables des taches
laissées sur les vêtements et sur les accessoires de plomberie.
Le soufre (H2S)
Norme : < 0,05 mg/L
Le soufre donne un gout et une odeur à l’eau désagréable. Bien quelle peut être potable, les gens
hésitent à consommer une eau sulfuré. Le soufre est un élément qui se traite bien, nous traiton
principalement le soufre à l’aide d’une système d’aération et d’un filtre catalyseur.
La dureté totale
Norme : Esthétique < 120 mg/L
L’eau naturelle étant riche en CO2 et en oxygène a un grand pouvoir dissolvant au contact des
minéraux comme le calcite, le gypse et la dolomite. L’eau peut les dissoudre et acquérir une dureté de
plusieurs milliers de mg/L selon l’endroit où elle passe.
Les cations qui sont responsables de la dureté sont les cations multivalents. La dureté totale est
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Dans la dureté calcique, on retrouve seulement le calcium (Ca2+) et dans la dureté magnésienne, on
retrouve tous les autres cations multivalents. Dans certains cas, la dureté peut devenir un problème.
Par exemple, une dureté trop élevée précipite mal le savon, elle peut donc tacher la vaisselle, laisser
des dépôts de calcaire dans les réservoirs d’eau chaude et les bouilloires. Par contre, si l’eau ne
contient pas assez de dureté, celle-ci devient agressive et elle attaque les tuyaux et les autres
accessoires par corrosion.
Douce 0-60
Dure 120-180
Les chlorures
Norme : Proposition < 250 mg/L
Les chlorures sont présents dans presque toutes les eaux. Les concentrations sont très variables,
pouvant passer d’une dizaine de mg/L à plus d’un millier de mg/L. La provenance des chlorures peut
être due au passage de l’eau à travers des percolations de roches sédimentaires, à l'intrusion d’eau salée
dans les eaux souterraines et à l’épandage de chlorure de sodium et de calcium sur les routes. La
concentration maximale en chlorure proposée est de 250 mg/L, car à des concentrations supérieures,
l’eau peut avoir un goût de sel. Les chlorures sont aussi des agents corrosifs à des concentrations
élevées.
L’alcalinité
Norme : Proposition entre 30 et 500 mg/L
L’alcalinité, c’est la teneur de l’eau en carbonate (CO3), en bicarbonate (HCO3) et en alcali (OH-). Il
n’existe aucune norme applicable à l’alcalinité. L’alcalinité de l’eau est toutefois considérée acceptable
entre 30 et 500 mg/L de CaCO3 et bonne entre 100 et 200 mg/L de CaCO3. Cependant, l’alcalinité est
le principal facteur de contrôle de l’agressivité de l’eau et de son pouvoir incrustant. Une eau agressive
a tendance à réagir avec le métal des canalisations et à le corroder alors qu’une eau incrustante a
tendance à précipiter des sels dans le tuyau et à réduire son diamètre utile.
La conductivité
Norme : Proposition < 1650 ms/cm
La conductivité de l’eau est en fonction de son contenu en ions, spécialement de leur capacité à
conduire l’électricité. La conductivité de l’eau est directement liée à la concentration des impuretés
présentes dans l’eau sous forme ionique. La mesure de la conductivité est influencée par le pH et la
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
température. Il est aussi possible de déduire le résidu sec filtrable par la conductivité.
Les nitrates sont présents un peu partout dans la nature. Les nitrates proviennent de l’oxydation de
l’azote en milieu naturel. La concentration en nitrate dans l’eau potable ne doit pas dépasser 10 mg/L,
principalement à cause des cas de méthémoglobinémie rapportés chez les jeunes bébés. Cette affection
peut être mortelle chez les enfants.
Les sulfates
Norme : < 500 mg/L 22
Les sulfates proviennent des roches gypseuses et l’oxydation des sulfures répandus dans les roches
comme les pyrites. Les sulfates les plus fréquemment rencontrés sont le sulfate de sodium, le sulfate
d’ammonium et le sulfate de magnésium. Au Québec, la concentration de sulfate maximale permise est
de 500 mg/L. Bien que l’ion de sulfate soit l’un des anions les moins toxiques, une concentration de
250 mg/L peut occasionner des problèmes gastro-intestinaux chez les enfants et une concentration de
300 mg/L peut être laxative chez les adultes. En Europe, on considère que l’eau est non potable si la
concentration en sulfate dépasse 250 mg/L.
Les coliformes sont présents dans le système intestinal et ils se développent à 37 degré Celsius. La
présence de coliformes fécaux atteste une pollution d’origine fécale qui est récente. La source de
contamination est près de la source en eau. L’organisme indicateur est E.Colis.
La présence de coliformes totaux n’est pas une confirmation d’une pollution d’origine fécale. En effet,
ces coliformes peuvent provenir de la décomposition de végétaux.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
23
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
LE CHARBON ACTIF
Le charbon actif est le résultat d'un traitement thermique en atmosphère strictement contrôlée:
l'activation thermique (séchage, carbonisation à 500-600°C et oxydation ménagée 850-1000°C) de
divers matériaux naturels (houille, lignite, bois, noix de coco...).
Ce traitement ne laisse que le squelette carboné des matériaux et le départ des produits volatils y laisse
tout un réseau de pores qui explique les fortes surfaces développées. Toutefois la taille des pores et
leur structure varient suivant l'origine du charbon et le traitement d'activation reçu, ce qui explique les
propriétés différentes des charbons actifs obtenus (capacité, friabilité).
L'expérience montre que les "bons" charbons actifs sont des adsorbants à très large spectre: la plupart 24
des molécules organiques se fixent à leur surface, les plus mal retenues étant les molécules les plus
polaires et celles linéaires de très faible masse molaire (alcools simples, acides organiques...). Les
molécules peu polaires génératrices de goût et d'odeur, les molécules à relativement haute masse
molaire sont, pour des raison différentes, bien adsorbées sur les charbons.
Outre ces propriétés adsorbantes, les charbons actifs sont également d'excellents supports de bactéries
capables de dégrader la fraction biodégradable de la phase adsorbée. Ainsi une partie du support peut
être régénérée biologiquement.
La structure du charbon actif est voisine de celle du graphite. Elle se présente sous la forme d'un
empilement de couches successives planes d'atomes de carbone ordonnés en hexagones réguliers. La
surface spécifique est la caractéristique essentielle pour permettre l'adsorption des solutés. La taille des
bactéries ne leur permettent pas de pénétrer à l'intérieur du charbon. Elles se développent en surface et
forment un biofilm.
Le charbon actif est disponible sous deux formes différentes: en poudre ou en granulé.
Le charbon actif en poudre ou CAP prend la forme de grains de taille comprise entre 10 et 50 µm et il
est généralement utilisé en combinaison avec un traitement clarificateur. Le PAC est ajouté
continuellement avec l'eau à traiter avec des agents floculants. Ils est recommandé d'utiliser des
clarificateurs pour augmenter le temps de contact entre le charbon et l'eau. La dose d'ozone nécessaire
dans le cadre d'une interoxydation est alors réduite. La principale conséquence est que le nombre de
sous-produits d'ozonation diminue.
Avantages
Le charbon actif en poudre est 2 à 3 fois moins chères que le charbon en granulé
Des quantités supplémentaires peuvent être rajoutées en cas de pointes de pollution accidentelles ou
temporaires.
L'adsorption est rapide dans la mesure où une grande partie de la surface de contact est directement
disponible.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Inconvénients
Le charbon actif ne peut pas être régénéré quand il est mélangé avec des boues d'hydroxyde.
Il est difficile d'enlever les dernières traces d'impuretés sans ajouter une quantité très importante de
charbon actif en poudre.
La détection des pointes de pollution est problématique et sa concentration applicable est limitée à 80
mg.L-1
Charbon actif en granulé (CAG):
L'élimination des micropolluants organiques et de la matière organique est l'enjeu majeur de l'emploi 25
du CAG. Les pesticides et les composés sapides sont les principaux micropolluants organiques.
L'élimination de la matière organique sous forme de carbone organique dissous biodégradable fait
appel aux phénomènes d'adsorption et de biodégradation. Cette bioélimination est rendue possible par
la présence d'une biomasse colonisatrice de la surface du charbon, cette colonisation du filtre demande
1 à 2 mois.
Vue au microscope électronique d'un grain de charbon actif à base de noix de coco.
La nitrification de l'ammonium, la réduction des oxydants chlorés résiduels et une très faible
élimination de certains sous-produits de désinfection tels que les bromates et les chlorates, sont les
autres potentialités du charbon actifs en grains.
Les caractéristiques physiques des granulés de charbon actifs varient considérablement selon les
produits. Il faut tenir compte des paramètres suivants lors du choix du charbon actif:
Matériaux utilisés pour la fabrication du charbon activé: houille, lignite, bois, noix de coco,
CU 1.4-2.2 mm
1500 20-100%
Densité : 0.20-0.55
% de cendres: 4-12
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Les filtres à charbon actif ont une construction similaire à celle des filtres à sable, on dispose le
charbon actif en lit et on filtre l'eau polluée. Ceux-ci sont utilisés pour filtrer la matière organique ou
les métaux lourds (BTEX, PAK et chlorophénols). Le charbon actif doit être remplacé de façon
régulière, il peut parfois être régénéré.
L'adsorption est un traitement efficace pour enlever la matière organique, particulièrement quand la
charge moléculaire est importante et la polarité est faible. Le charbon actif peut donc être utilisé pour
enlever les phénols, les hydrocarbures saturés qui sont des molécules insolubles difficilement
attaquables par l'ozone, les pesticides, les métaux lourds, les agents tensio-actifs...
26
L'adsorption est un processus où un solide est employé pour enlever une substance soluble de l'eau.
Dans ce process, le charbon actif est le solide. Le charbon actif est produit spécifiquement pour couvrir
une surface interne très grande (entre 500 et 1500 m2/g). Cette grande surface rend le charbon actif
idéal pour l'adsorption. Il existe deux formes de charbons actifs: le charbon actif en poudre (PAC) et le
charbon actif granulaire (GAC). Le GAC est, la plupart du temps, employé dans le traitement de l'eau,
il peut adsorber les substances solubles suivantes :
Substances organiques et non polaires comme les huiles minérales, les BTEX, les poly-
hydrocarbures aromatiques (PACs), les phénols (chlorure)
Subtances halogénées : I, Br, Cl, H et F
Odeur
Goût
Levures
Divers produits de fermentation
Substances non polaires (non solubles dans l'eau)
Exemples d'application :
Description du process
L'eau est pompée dans une colonne qui contient du charbon actif, cette eau quitte la colonne à travers
un système drainant. L'activité de la colonne de charbon actif dépend de la température et de la nature
des substances. L'eau passe à travers la colonne continuellement, ce qui entraîne une accumulation des
substances sur le filtre. Pour cette raison, le filtre a besoin d'être remplacé périodiquement. Un filtre
utilisé peut être régénéré de différentes façons, le charbon granulaire peut être régénéré facilement en
oxydant la matière organique. L'efficacité du charbon actif diminue alors de 5 à 10%. Une petite partie
du charbon actif est détruite pendant le processus de régénération et doit être remplacée. Si vous
travaillez avec différentes colonnes en série, vous pouvez vous assurer que vous n'aurez pas un
épuisement total de votre système de purification.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Une propriété des charbons actifs est leur action réductrice des oxydants (chlore, dioxyde de chlore,
ozone etc...).
On réalise ainsi la déchloration d'une eau ayant subi un traitement de chloration par excès. On
caractérise cette action déchlorante par la longueur de demi-déchloration : c'est la hauteur de lit 27
filtrant qui, à une vitesse donnée, provoque une diminution de moitié de la concentration de chlore
dans l'eau. Le pH a une grande influence sur cette longueur. En pratique on utilise, suivant la
température, la teneur en chlore libre et la tolérance admise sur le chlore résiduel, des charges
volumiques allant de 5 à 15 volumes d'eau par volume de charbon actif et par heure.
Cette action catalytique existe aussi vis-à-vis des chloramines qui sont décomposées en
azote et acide chlorhydrique. Toutefois, la cinétique est plus lente que dans le cas du chlore libre
(longueur de demi-déchloration beaucoup plus élevée); il faut donc diminuer nettement les charges
volumiques si l'on veut obtenir des résultats comparables.
Le pouvoir déchlorant d'un charbon est perturbé par tout ce qui gêne le contact entre le charbon et l'eau
à traiter : dépôts de carbonate de calcium, saturation de la surface par adsorption de polluants divers,
etc.
Il s'agit d'un transfert d'une phase liquide contenant l'adsorbat vers une phase solide avec rétention des
solutés à la surface du charbon actif appelé adsorbant. L'adsorption peut être décomposée en quatre
étapes:
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Le niveau d'activité de l'adsorption est basé sur la concentration de la substance dans l'eau, la
température et la polarité de la substance. Une substance polaire (soluble dans l'eau) ne peut pas ou est
très mal supprimée par le charbon actif, alors qu'une substance non polaire peut être totalement
supprimée par le charbon actif. L'adsorption est moins efficace contre les solvants polaires et les
composés chlorés avec une faible charge moléculaire. L'adsorption des composés ionisés est faible.
Quand une substance est attachée à une surface, cela s'appelle l'adsorption. Dans ce cas, la substance
est attachée à la surface interne du charbon actif. Quand une substance est absorbée dans un milieu
différent ou un gaz pris dans une solution, cela s'appelle l'absorption.
28
Le schéma 2 montre l'épuisement pendant l'utilisation de votre colonne. Point C3: la colonne
commence a percer et près de C4 votre colonne n'est plus purifiée. Entre les points C3 et C4, vous avez
besoin de régénérer votre colonne.
Le type de composé à supprimer (les composés qui ont un poids moléculaire élevé et une faible
solubilité sont mieux adsorbés)
La concentration du composé à supprimer (plus la concentration est élevée, plus la
consommation de charbon est grande)
La présence d'autres composés organiques qui vont être en concurrence avec les sites
d'adsorption disponibles
Le pH du flot d'eau (par exemple, les composées acides sont mieux détruits à pH faible)
D'après cela, nous pouvons classer quelques produits chimiques avec leur probabilité d'être
efficacement adsorbé par le charbon actif dans l'eau.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
1- Produits chimiques avec une très grande probabilité d'être adsorbés par le charbon actif
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
3- Produits chimiques avec une probabilité modérée d'être adsorbés par le charbon actif*
4- Produits chimiques pour qui le charbon actif n'est pas efficace. Cependant il peut être viable dans
certains cas comme de faibles débits ou de faibles concentrations.
Régénération
Le charbon actif (de même que les adsorbants artificiels) est un produit coûteux. Il serait, la plupart du
temps, prohibitif de remplacer le charbon saturé qu'il faut donc pouvoir régénérer; à cet effet, trois
méthodes ont été développées:
· Régénération à la vapeur: cette méthode est limitée à la régénération de charbon n'ayant fixé que
quelques produits très volatils ; toutefois, l'application de vapeur peut être intéressante pour décolmater
la surface des grains et stériliser le charbon.
· Régénération chimique: DEGRÉMONT a développé un procédé basé sur l'action d'un solvant
utilisé à une température voisine de 100 °C, et à pH élevé. L'avantage de ce procédé est, pour un
investissement équivalent, de n'entraîner que des pertes minimes en charbon actif (de l'ordre de 1 % de
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
la masse traitée). Par contre l'utilisation de réactifs chimiques pour la régénération (réactif alcalin et
solvant) conduit à la formation d'éluats d'où il faut récupérer le solvant par distillation. On détruit
ensuite les polluants par incinération à moins qu'ils ne puissent être récupérés. Ce procédé est moins
universel que la régénération thermique.
· Régénération biologique: ce mode de régénération n'a pas encore reçu d'application industrielle.
Pouvoir de déchloration
On caractérise le pouvoir déchlorant d’un charbon nécessaire pour obtenir une réduction de la moitié
de la dose de chlore existante pour une vitesse de percolation de 20m.h-1.
Débarrasser tout le charbon de l’air qu’il est susceptible de contenir en le faisant bouillir dans de l’eau 31
distillé. Placer le charbon humide à l’abri de l’air dans un tube (diamètre 2mm), jusqu’à obtention
d’une colonne de 10cm de hauteur exactement mesurée.
Préparer une solution d’eau chlorée contenant 10mg.l-1 de chlore actif avec une solution
d’hypochlorite de sodium, à pH 7,5. Faire passer cette eau chlorée sur la colonne de charbon à la
vitesse de 20m.h-1.
Après 30 minutes de fonctionnement, titrer exactement l’eau chlorée à l'entrée de la colonne (soit a
mg.l-1) et à la sortie de la colonne (soit b mg.l-1).
H étant la hauteur de couche en cm, calculer la longueur de demi-déchloration G :
Ce test peut être reproduit avec les mêmes conditions opératoires pour d’autres oxydants comme les
chloramines, le dioxyde de chlore, etc.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
32
ECHANGE D'IONS
(ADOUCISSEMENT)
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Comme nous l'avons vu plus haut, toutes les eaux naturelles contiennent des substances étrangères,
généralement en faible concentration. L'eau de la rivière, une eau de forage, l'eau de votre robinet n'est
pas juste H2O, elle contient aussi, en petites quantités :
Des substances solides, insolubles, comme du sable ou des débris végétaux. En principe, vous
pouvez les filtrer.
Des substances solubles, que vous ne voyez pas la plupart du temps et que l'on ne peut pas
filtrer. Ces substances peuvent être d'origine minérale ou organique, elles peuvent
être ionisées (chargées électriquement) ou non.
Les substances solubles non ionisées existent dans l'eau sous forme de molécules de taille et de
formule variable, par exemple : 33
Le gaz carbonique (les bulles de Hamoud Boualem) est une petite molécule avec une formule
simple : CO2.
Le sucre (saccharose) est une molécule plus grande avec une formule compliquée, abrégée en
C12H22O11. Les sucres ne sont cependant pas fixés sur des résines échangeuses d'ions.
Pour éliminer de l'eau ces substances étrangères, on peut utiliser l'échange d'ions pour celles qui
sont ionisées ou ionisables.
LES IONS
Les matières solubles ionisées dissoutes dans l'eau sont présentes sous forme d'ions, qui sont des
atomes ou des molécules chargées électriquement. Les ions de charge positive sont appelés cations, et
ceux de charge négative sont appelés anions. Comme l'eau est électriquement neutre globalement —
sinon vous recevriez un choc électrique en y plongeant la main — le nombre de charges positives et de
charges négatives est exactement le même.
Les ions peuvent avoir une ou plusieurs charges, le plus souvent entre 1 et 3. Les ions peuvent être
constitués d'un seul atome (iones monoatomiques), ou de plusieurs atomes attachés ensemble, comme
les molécules (ions polyatomiques).
Exemples :
Dans l'eau, les ions sont libres de se mouvoir, ils ne sont pas fixes, et ils ne sont pas attachés à des ions
de charge opposée. Seule la somme des charges des cations et celle des anions est identique. Voir la
figure 1 pour une représentation schématique des ions dans l'eau.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
34
Figure 1 : Les ions dans l'eau ne sont pas attachés. La somme des charges est constante.
Les sels sont des substances cristallisées contenant une proportion fixe de cations et d'anions. Par
exemple, le sel de table a exactement le même nombre de cations sodium (Na+) et d'anions chlorure
(Cl—). Sa formule est NaCl. Quand vous dissolvez du sel dans de l'eau, ses cations et anions se
déplacent librement comme dans la figure 1.
Dans l'eau, les ions sont faiblement liés aux molécules d'eau. On dit qu'ils sont hydratés. Les cations
sont attirés par l'atome d'oxygène O, les anions par les atomes d'hydrogène H de la molécule d'eau
H2O, comme dans la figure 2.
Figure 2 : Ions hydratés, ici Na+ en rouge et Cl– en bleu (sel de table NaCl)
Le sulfate de magnésium est un sel avec exactement le même nombre de cations magnésium (avec une
charge double : Mg++) et d'anions sulfate (également avec une charge double, SO4=). La formule de ce
sel est donc MgSO4.
Le chlorure de calcium est fait d'ions calcium (avec 2 charges, Ca++) et d'ions chlorure (avec 1 charge
seulement, Cl–). Il faut donc 2 anions chlorure pour équilibrer chaque cation calcium. La formule du
chlorure de calcium est par conséquent CaCl2.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
De façon analogue, le carbonate de sodium a des cations sodium Na+ et des anions carbonate CO3=, et
il vous faut donc deux ions sodium pour chaque carbonate, ce qui donne la formule Na2CO3.
Quand vous faites bouillir de l'eau, si vous la laissez s'évaporer complètement, vous vous retrouvez
avec un résidu sec qui est fait de sels et peut-être d'autres substances comme de la silice ou des
composés organiques. Seule l'eau de mer laissera une masse non négligeable de résidu sec, de 30 à 40
g par litre d'eau. Si c'est de l'eau de rivière ou du robinet, ce résidu sera très petit, de l'ordre de 50 à
500 mg/L. Il s'agit des solides dissous totaux (abréviation TDS en anglais).
Ces substances étrangères peuvent être éliminées par échange d'ions, à condition qu'elles soient
dissoutes et ionisées.
35
ECHANGE D'IONS
Comme évoqué précédemment, l'eau contient de faibles quantités de substances étrangères. Dans
beaucoup de cas, ces substances ne causent aucun problème. Boire de l'eau contenant une certaine
salinité est meilleur pour la santé que de l'eau ultra-pure. Pour certaines applications, en revanche, ces
substances sont considérées comme des impuretés et doivent être éliminées.
Les substances insolubles (sable etc.) peuvent être enlevées par filtration. Il existe de nombreuses
technologies de filtration, jusqu'à l'ultrafiltration qui peut éliminer des particules inférieures à un
micron. Pour les substances solubles, d'autres techniques sont nécessaires
Les substances solubles ionisées peuvent être éliminées par échange d'ions.
Principe:
L'échange d'ions est un procédé dans lequel les ions d'une certaine charge contenus dans une solution
(ex : cations) sont éliminés de cette solution par adsorption sur un matériau solide (l'échangeur d'ions),
pour être remplacés par une quantité équivalente d'autres ions de même charge émis par le solide. Les
ions de charge opposée ne sont pas affectés.
Les réactions d'échange d'ions sont réversibles et sélectives : avec R le squelette de la résine
R-A+ + B+ R-B+ + A+
Les réactions d'échange d'ions sont régies par la loi des équilibres chimiques c'est à dire qu'elles se
déroulent jusqu'à ce que les concentrations des divers ions atteignent certaines proportions précises.
ECHANGEURS D'IONS
Ce sont de minuscules billes de plastique, d'un diamètre d'environ 0,6 mm. Ces billes sont poreuses et
contiennent de l'eau, invisible et inamovible. On mesure la teneur en eau et on l'exprime en “rétention
d'humidité”. La structure de la résine est un polymère (comme tous les plastiques) sur lequel un ion
fixe a été fixé de façon permanente. Cet ion ne peut pas être enlevé ou remplacé : il fait partie de la
structure. Pour préserver la neutralité électrique de la résine, chacun de ces ions fixes doit être
neutralisé par un contre-ion de charge opposée. Ce contre-ion est mobile et peut sortir de la résine ou
y entrer. La figure 3 représente schématiquement des billes échangeuses de cations et d'anions. Les
lignes grises représentent le squelette polymère de la résine : il est poreux et contient de l'eau. Les ions
fixes de la bille échangeuse de cations sont des sulfonates (SO3–) attachés au squelette. Dans cette
image, les ions mobiles sont des cations sodium (Na+).
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
36
La bille échangeuse d'anions a un squelette très semblable. Les groupes fonctionnels sont ici des
ammoniums quaternaires, donc des cations, représentés par la formule N+R3; une formule plus précise
serait CH2-N+-(CH3)3. Les ions mobiles présents dans la bille d'échangeur d'anions sont ici des anions
chlorure (Cl—). La forme chlorure est également la forme de livraison de beaucoup d'échangeurs
d'anions. Tout ion pénétrant dans la résine produit la sortie d'un ion de même charge pour préserver
l'électroneutralité. C'est ce que l'on appelle l'échange d'ions. Seuls les ions de même signe sont
échangés. On ne peut pas produire une résine qui échangerait à la fois les cations et les anions, car les
cations fixes à l'intérieur de la bille neutraliseraient les anions fixes, et aucun échange avec le monde
extérieur ne serait possible. Il faut donc fabriquer séparément les résines échangeuses de cations et les
résines échangeuses d'anions.
Les résines se présentent sous formes de billes d'un diamètre de l'ordre de 0,5 à 2 mm, de densité
légèrement supérieure à l'eau (d=1,05 à 1,40). Elles sont en général de couleur ambre, certaines sont
par contre colorées afin de repérer leur saturation (voir plus loin).
Elles sont des composés organiques obtenus par polymérisation d'un monomère (styrène, acrylate, ...)
dont les longues chaînes sont "attachées" entre elles par un réticuleur (divinylbenzène : DVB pour les
résines polystyréniques).
La réticulation permet comme par exemple pour le polyéthylène réticulé (PER), d'obtenir à partir d'un
composé "souple" un matériau qui aura une bien meilleure résistance mécanique.
Styrène :
vinylbenzèn
Polystyrène
e CH
2 CH2 CH2 CH2 CH2 réticulé
H3C CH3
H2C H2C
CH2 CH2 CH2 CH3
Divinylbenzè
H3C
ne
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
Pont de réticulation
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
37
O O O
S S S On traite le "squelette" obtenu précédemment
O O O
HO HO HO
CH3
en lui greffant des groupes fonctionnels qui
H
définiront les ions captables lors de la phase
O O d'échange (phase de fixation des ions de la
O O
S S S S solution).
O O O
HO HO
HO
O HO Ainsi un même squelette de polystyrène
réticulé permet d'obtenir par exemple des
résines capables de fixer tous les cations :
groupe fonctionnel sulfone, tous les anions :
Groupe sulfone groupe fonctionnel ammonium quaternaire.
On peut obtenir par le choix du groupe
fonctionnel greffé sur une structure réticulée :
- deux types de résines cationiques (qui captent les cations),
- cinq types de résines anioniques (qui captent les anions).
Dans le cas figuré ci-dessus l'ion H+ du groupe sulfone sera à même d'être échangé.
Les résines utilisées peuvent être de deux types :
- résine type gel (utilisée depuis les années 40'),
- résines macroporeuses (années 50') : elles possèdent des pores de diamètre conséquent (130 nm pour
4 nm dans le cas des résines de type gel), qui leur donnent pour des capacités d'échange inférieures une
résistance accrue et donc une durée de vie plus grande.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
La durée de vie d'une résine est donc limitée dans le temps de part les contraintes auxquelles elle est
soumise : on peut se baser sur une perte de l'ordre de 3% de la masse de résine pour mille cycles.
Stabilité thermique : les groupes fonctionnels des résines anioniques peuvent se dégrader à
température élevée : leurs possibilités d'échange décroissent alors avec le temps. Les températures
d'utilisation des résines varient de 30 à 150ºC.
Les résines ne sont en général pas vraiment sensible à des gels modérés, il est néanmoins recommandé
de les conserver :
- à l'abri du gel,
- ou dans une saumure.
Résistance à l'empoisonnement organique : Les acides organiques (acide humique des eaux de
surface par exemple), pénètrent et restent pris au piège dans les résines anioniques fortes.
Ils "empoisonnent" la résine et font chuter ses possibilités d'échange d'ions. Les résines anioniques 38
faibles peuvent quant à elles être débarrassées de ces acides : elles permettront de protéger une résine
anionique forte en aval.
D'où la première règle de chaînage qui consiste à placer un échangeur anions faibles en amont d'un
échangeur anions forts dans le cas d'eaux chargées en acides organiques.
La quantité de matières organiques peut être déterminée par la mesure de l'oxydabilité de l'eau au
permanganate de potassium.
Développement bactérien : La granulométrie des résines leur fait parfois jouer le rôle de filtre qui
bloque les matières organiques et minérales en suspension, et si les conditions de température, pH,...
sont réunies, elles peuvent être le siège d'un développement bactérien.
Tout entrée d'une chaîne d'échange d'ions doit être protégée par la mise en place d'un filtre micronique.
Cette précaution est nécessaire mais non suffisante : une désinfection régulière des résines doit être
effectuée lorsque le circuit est sensible.
Cette désinfection doit être menée à l'aide d'une solution adaptée au type de résine : eau de Javel en
adoucissement sanitaire, formol pour les résines cationiques, ammoniums quaternaires pour les résines
anioniques.
Le tableau ci-dessous résume les différents types de squelette et de groupes fonctionnels les plus
couramment répandus.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Remarque : La densité des résines anioniques est toujours plus faible que la densité des résines
cationiques.
Cette propriété sera utilisée pour les séparer pendant la régénération des lits mélangés.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
ADOUCISSEMENT
Parmi les substances dissoutes dans l'eau, on trouve très fréquemment la dureté. La dureté est une
expression familière qui représente principalement les sels de calcium et le magnésium présents dans
l'eau. Dans certaines conditions, ces ions peuvent précipiter et former des dépôts, le “tartre” qui se
dépose dans les récipients lorsqu'on porte à ébullition une eau riche en calcium et en magnésium et qui
peut obstruer les conduites d'eau chaude et encrasser les chaudières. L'adoucissement de l'eau est
l'élimination de cette dureté : les ions entartrants (Ca++ et Mg++) sont échangés contre des ions qui ne
forment pas de tartre, car ils sont beaucoup plus solubles : les ions sodium Na+.
Pour adoucir l'eau, on prend une résine échangeuse de cations dans laquelle les ions mobiles à
l'intérieur de la résine sont du sodium (Na+) et on faits passer l'eau à travers une colonne remplie de 40
cette résine sous forme sodium. Les ions Ca++ et Mg++ constituant la dureté passent de l'eau dans la
résine, et chacun de ces ions divalents est remplacé dans l'eau par deux ions sodium qui quittent la
résine. La réaction d'échange peut s'écrire :
La figure 4 illustre cette réaction : les billes de résine sont initialement chargées avec des ions sodium
(Na+).Comme on le voit schématiquement, chaque ion calcium ou magnésium qui pénètre dans la
résine est remplacé par deux ions sodium qui en sortent. Les anions présents dans l'eau — qui ne sont
pas représentés ici — ne peuvent pas entrer dans la résine, car ils seraient repoussés par les anions
sulfonate fixes (SO3—) de la résine.
Cet échange de cations ne peut avoir lieu de façon efficace que parce que la résine échangeuse de
cations a une affinité plus grande pour les cations formant la dureté que pour le sodium. En termes
simples la résine préfère le calcium et le magnésium au sodium. Le résultat de l'opération
d'adoucissement n'est pas une élimination nette des ions “durs” de l'eau, mais simplement leur
remplacement par des ions sodium.
Il est évident que cet échange n'est pas illimité : après un certain temps, la résine a enlevé tant d'ions
calcium et magnésium de l'eau qu'il n'y a plus de place pour en accueillir d'autres. La phase dite
d'épuisement (ou de saturation) est alors terminée, et il faut remplacer la résine par une charge neuve,
ou la régénérer (voir plus bas).
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
CYCLE DE FONCTIONNEMENT
41
Lorsque la résine est épuisée ou saturée, la capacité d'échange de la résine est alors nulle. Il convient
de remettre l'échangeur d'ions sous forme ionique originelle afin qu'il puisse être réutilisé pour un
nouveau cycle : c'est la séquence de régénération. Cette dernière consiste à faire rétrocéder les
réactions d'équilibre chimique en apportant une concentration très importante de l'ion qui sera échangé
au cycle suivant (Na+, OH-, H+, Cl-). On utilise pour ce faire un produit chimique porteur de cet ion. Il
est appelé régénérant ou réactif de régénération (le chlorure de sodium pour Na+ et Cl-, un acide
minéral pour H+, la soude caustique pour OH-)
REGENERATION
Lorsque la résine est saturée en calcium et magnésium, elle est régénérée sous forme sodium à l’aide
d’une solution de saumure saturée NaCl suivant la réaction :
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
La plupart des résines échangeuses d'ions sont utilisées en colonnes. Le procédé d'échange d'ions est,
par essence, discontinu : une phase d'épuisement (ou de saturation) est suivie d'une phase de
régénération des résines épuisées. Il y a deux méthodes principales de régénération :
La régénération à co-courant, où les fluides percolent du haut vers le bas de la colonne pendant
la phase de saturation et aussi pendant la phase de régénération.
La régénération à flux inversé (dite à "contre-courant") où les fluides percolent alternativement
du haut vers le bas et du bas vers le haut pendant la phase d'épuisement et la phase de
régénération.
42
REGENERATION A CO-COURANT
Cette technique est la plus ancienne : la solution à traiter passe du haut vers le bas de la colonne, et la
solution régénérante passe dans le même sens.
Le problème est que les résines fortement acides et fortement basiques ne sont pas converties
totalement sous la forme H et OH respectivement à la fin de la régénération, car une conversion
complète exigerait des quantités très grandes de régénérant. Il en résulte que les couches inférieures du
lit de résine sont peu régénérées, alors que les couches supérieures le sont très bien. Au début de la
phase d'épuisement suivante, la fuite ionique est élevée, car les ions non éliminés au bas de la colonne
sont déplacés par les ions H+ (ou OH—) produits par l'échange d'ions dans les couches supérieures.
La zone sombre dans l'image ci-dessus représente la proportion de résine épuisée, la zone jaune
claire celle de résine régénérée. L'image ci-dessous illustre bien ce qu'on vient de voir : par exemple,
au niveau A dans le lit de résine, la résine est 50% régénérée et 50% saturée. Au dessus de la zone
d'échange, la résine est totalement saturée, et en dessous de la zone d'échange elle est (dans cette petite
image) totalement régénérée.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Si l'on régénère à co-courant, la seule façon de réduire la fuite permanente est d'augmenter la quantité
de régénérant afin de laisser moins de résine saturée dans le bas de la colonne à la fin de la
régénération.
43
REGENERATION A FLUX INVERSE
C'est ce que l'on appelle communément régénération à contre-courant, bien que cette expression ne
soit pas strictement correcte, puisque le lit de résine ne se meut pas. Quoi qu'il en soit, dans cette
seconde technique la solution régénérant percole dans le sens inverse du liquide à traiter. Il y a deux
sous-cas pour cette régénération à contre-courant :
1. Saturation de haut en bas et régénération de bas en haut, comme dans les procédés de blocage
du lit à l'air ou à l'eau.
2. Saturation de bas en haut et régénération de haut en bas, comme dans les procédés à lits
flottants.
Dans tous les cas de régénération à flux inversé, le régénérant n'a pas besoin de pousser les ions
chargés sur la résine à travers la totalité du lit, puisqu'il suffit de les repousser de là où ils sont venus.
Les couches les moins saturées sont régénérées en premier, et seront donc les mieux régénérées au
début de la phase d'épuisement suivante :
Ou dans le cas de saturation de haut en bas et de régénération de bas en haut (lits flottants) :
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
44
1. L'eau — ou la solution — traitée a une qualité bien meilleure que dans le cas du co-courant en
raison d'une fuite ionique très faible.
2. La quantité de régénérant requise est moindre, puisque les ions contaminants n'ont pas à être
"poussés" à travers la totalité du lit, et la qualité de l'eau traitée est quasiment indépendante de
la quantité de régénérant.
À la fin de la régénération, la couche la moins bien régénérée à co-courant est celle d'où sort l'eau
traitée, alors qu'à contre-courant la couche de sortie est la mieux régénérée. C'est pourquoi à co-
courant les contaminants du bas de la colonne "fuient" dans l'eau traitée, particulièrement en début de
cycle, en raison d'un effet d'auto-régénération, tandis que dans le cas du contre-courant tous les ions
contaminants d'une couche de résine sont éliminés par la couche de résine immédiatement inférieure.
Le graphique suivant montre la fuite typique observée pendant la phase d'épuisement (par exemple, la
conductivité en µS/cm, mais ce peut être n'importe quelle autre fuite ionique selon le procédé
d'échange d'ions considéré). La fuite ionique obtenue en régénération à contre-courant est
habituellement si basse qu'elle ne dépend pas de la quantité de régénérant utilisé. En régénération à co-
courant, des fuites faibles ne peuvent être atteintes qu'au prix d'une forte consommation de régénérant.
SEQUENCES DE REGENERATION
Régénération à co-courant:
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Un rinçage lent, appelé aussi poussage, effectué au débit de dilution du régénérant de haut en
bas,
Un rinçage rapide, également de haut en bas, du régénérant encore contenu dans la couche de
résine
Détassage: Cette opération à pour but à la fois d'expanser la résine pour éviter son tassement
progressif et d'éliminer à l'égout les impuretés et débris contenus dans le lit. Elle doit être menée à une
vitesse bien déterminée, limitée par le risque d'expulsion à l'égout des grains de résine. Cette vitesse
varie entre 5 et 10 m/h, suivant le type de résine. Sa durée est variable, suivant les cas, entre 10 et 30
minutes.
Rinçage: Le rinçage se fait en eau brute sur les échangeurs de cations et en eau déminéralisée ou 45
adoucie sur les échangeurs d'anions. Les temps et volumes de rinçage sont très variables suivant la
nature de la résine et dépendent, en outre, dans une très large mesure de la technologie de répartition et
de reprise d'eau dans les colonnes. Ils dépendent également de la définition de la qualité de l'eau au
moment de la fin du rinçage. Les temps de rinçage varient entre 10 min, pour les cas les plus
favorables, et souvent plus d'une heure, dans le cas de résines anioniques polluées, et les volumes
correspondant varient entre 2 fois et 20 fois le volume de la résine.
Régénération à contre-courant:
Le lavage à contre-courant qui entraine certaines perturbations dans la classement de résines, n'est pas
normalement inclus dans le cycle automatique des opérations et ne se fait qu'à des fréquences de 10 à
20 cycles.
À la fin de la régénération, la couche la moins bien régénérée à co-courant est celle d'où sort l'eau
traitée, alors qu'à contre-courant la couche de sortie est la mieux régénérée. C'est pourquoi à co-
courant les contaminants du bas de la colonne "fuient" dans l'eau traitée, particulièrement en début de
cycle, en raison d'un effet d'auto-régénération, tandis que dans le cas du contre-courant tous les ions
contaminants d'une couche de résine sont éliminés par la couche de résine immédiatement inférieure.
Le graphique suivant montre la fuite typique observée pendant la phase d'épuisement (par exemple, la
conductivité en µS/cm, mais ce peut être n'importe qul autre fuite ionique selon le procédé d'échange
d'ions considéré). La fuite ionique obtenue en régénération à contre-courant est habituellement si basse
qu'elle ne dépend pas de la quantité de régénérant utilisé. En régénération à co-courant, des fuites
faibles ne peuvent être atteintes qu'au prix d'une forte consommation de régénérant.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
46
En adoucissement, le chlorure de sodium NaCl est utilisé à une concentration de 10% (5 à 15%) pour
la régénération des résines cationiques fortes. Lorsque la présence du sodium dans l'eau traitée est
indésirable, le chlorure de potassium peut aussi être utilisé.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Acide très
Acide fumant
dangereux
Vapeurs
Ne présente Élévation de
Observations corrosives Très Base très
aucun danger : température à la
générales dangereux (mais dangereuse.
Sel neutre. dissolution
moins que
Moins cher que
H2SO4)
HCl.
Remarques : Les régénérants utilisés peuvent être TRÈS dangereux. Leur mélange avec l'eau pour les
acides et les bases crée un dégagement d'énergie thermique et élever la température au point de
mélange au-dessus de 100ºC ce qui peut conduire à la vaporisation de l'eau et donc à la projection.
TOUJOURS verser l'ACIDE DANS L'EAU.
Ceci est vrai aussi pour les bases. 47
UTILISER DES ÉQUIPEMENTS DE PROTECTION INDIVIDUELLE : lunettes, bottes, tablier,
gants,...
L'acide nitrique peut être utilisé comme régénérant mais étant un oxydant très puissant il ne doit être
prévu qu'après une étude particulière.
RATIO DE REGENERATION
Définition:
Exemple
Amberjet 1000
régénérée avec 55 g HCl par litre de résine
capacité utile : 1.20 eq/L (calculée au moyen des fiches techniques de la résine)
55 g/L HCl = 55/36.5 = 1.507 eq/L
Ratio de régénération = 1.507/1.20 = 1.26 = 126 %
Excès
La différence entre la quantité de régénérant et la charge ionique (en eq) est appelée excès de
régénérant.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Rendement de régénération
Le ratio de régénération de 126 % calculé dans notre exemple correspond donc à un rendement de 48
79,3 %.
Les échangeurs de cations faiblement acides (WAC) requièrent une quantité d'acide juste
supérieure à la valeur stœchiométrique. Par sécurité, on prend un ratio de 105 à 110 %.
Les échangeurs d'anions faiblement basiques (WBA) requièrent 115 à 140 %, parce que la
plupart de ces résines ont une certaine proportion de groupes actifs fortement basiques.
Quand on les régénère à l'ammoniaque ou au carbonate de soude, les résines WBA nécessitent
un ratio de régénération de 150 à 200 %. Ces régénérants ne sont utilisables qu'avec des résines
faiblement basiques, pas avec les fortement basiques.
Les résines fortement acides (SAC) et fortement basiques (SBA) requièrent un excès de
régénérant plus grand que leurs homologues faiblement acides et basiques.
Les résines SAC et SBA régénérées à co-courant nécessitent plus de régénérant que celles
régénérées à contre-courant.
Les résines fortement acides (SAC) régénérées à l'acide chlorhydrique à contre-courant
nécessitent un minimum absolu de 110 % de régénérant, mais pour plus de sécurité on prendra
120 %. Si l'eau brute contient une forte dureté ou une faible alcalinité, les valeurs minimales
doivent être augmentées.
Les résines SAC régénérées à l'acide sulfurique demandent un excès plus grand que celles
régénérées à l'acide chlorhydrique. La quantité de H2SO4 en eq doit être d'au moins 40 % plus
grande que celle de HCl.
Pour les résines échangeuses d'anions fortement basiques (SBA) il n'est pas aisé d'estimer un
minimum, car celui-ci dépend du type de résine utilisé (styréniques de type 1 ou 2, acryliques,
ou bifonctionnelles).
Note importante : en calculant le ratio de régénération pour les résines fortement basiques
(SBA) il faut s'assurer qu'il y a toujours 2 équivalents de soude caustique par équivalent de
CO2 et de SiO2 fixé sur la résine.
Les couples WAC/SAC peuvent être régénérés avec un ratio global de l'ordre de 105 %.
Les couples WBA/SBA peuvent être régénérés avec un ratio global de l'ordre de 110 à 120 %.
Néanmoins, il faut augmenter la quantité de soude s'il y a beaucoup de silice dans l'eau à traiter.
Le ratio de régénération pour la silice doit être d'au moins 800 %, en raison de la difficulté
d'élution de la silice en forte concentration. Il faut calculer cette quantité minimale séparément
en divisant la quantité de NaOH (en eq) par la charge de silice (en eq) fixée sur la résine au
cours d'un cycle. Un équivalent de silice correspond à 60 g en SiO2.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
CAPACITE D'ECHANGE
Capacité totale: La capacité totale d'un échantillon de résine est le nombre de sites (groupes
actifs) où l'échange d'ions se produit.
Il est préférable d'éviter les moles pour l'échange d'ions, car cette unité ne tient pas compte de la
valence et conduit à des erreurs. Rappelez-vous : 1 eq = 1 mole / valence.
La capacité utile est toujours inférieure à la capacité totale ; nous allons voir pourquoi.
ZONE D'ECHANGE
Cas idéal
Dans un cas idéal, la résine serait complètement régénérée au début du cycle. Pendant la phase
d'épuisement, le front d'échange serait totalement plat, c'est à dire que chaque couche infinitésimale de
résine se convertirait instantanément sous la forme saturée au fur et à mesure que les ions s'y
fixeraient. Ce front plat migrerait progressivement vers le bas de la colonne en absorbant les ions
venant du haut. Après un certain temps, le front atteindrait le bas de la colonne, et la résine serait alors
totalement saturée. Dans un tel cas, la capacité utile serait égale à la capacité totale de la résine. Dans
la pratique, ce cas n'existe jamais, car le front d'échange n'est pas plat et la résine n'est pas toujours
totalement régénérée au début du cycle.
CAS N°1: La résine est totalement régénérée au début du cycle (WAC et WBA)
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
50
Au début du cycle d'échange, la résine est totalement régénérée. Au cours de la phase d'épuisement, les
couches supérieures du lit se saturent progressivement. Néanmoins, la réaction d'échange n'est pas
instantanée, car les ions doivent trouver leur chemin vers les sites disponibles à l'intérieur de chaque
bille de résine. En conséquence, certains ions passent vers une couche plus basse du lit avant que les
couches supérieures soient totalement saturées. La zone comprise entre la résine totalement saturée et
la résine totalement régénérée est appelée zone d'échange, comme on le voit dans les images ci-
dessus.
Après un certain temps, quand les couches supérieures sont totalement saturées et que celles du bas
commencent à l'être, les ions qui ne sont pas fixés commencent à "fuir" dans l'eau traitée. La phase
d'épuisement s'interrompt lorsque la concentration de cette fuite ionique atteint une valeur
prédéterminée. C'est ce que l'on appelle le point d'arrêt du cycle. À ce point, le lit de résine n'est pas
totalement saturé.
La capacité utile est, comme nous l'avons définie plus haut, la différence entre la résine saturée au
début et à l'arrêt du cycle. Le comportement décrit ici est typique des résines échangeuses
d'ions faiblement acides(WAC) et faiblement basiques (WBA), qui se régénèrent complètement avec
une quantité de régénérant minimale, proche de la valeur stœchiométrique. Cette valeur
stœchiométrique est la quantité de régénérant, exprimée en équivalents, exactement égale à la charge
ionique fixée au cours du cycle d'échange. En pratique, les résines faibles sont régénérées avec un petit
excès de réactif au dessus de la valeur stœchiométrique.
La capacité utile typique d'une résine échangeuse d'anions faiblement basique (WBA) est de 70 à 90 %
de sa capacité totale. Pour les résines échangeuses de cations faiblement acides (WAC), la capacité
utile dépend de plusieurs paramètres, de sorte qu'il n'est pas possible de donner une estimation.
Néanmoins, comme les résines faiblement acides ont une capacité totale très élevée et se régénèrent
presque sans excès (voir ratio de régénération), leur utilisation est très efficace pour traiter des eaux
contenant une forte concentration de bicarbonate et de dureté (voir aussi la page sur l'analyse d'eau).
CAS N°2: La résine est partiellement saturée au début du cycle (SAC et SBA)
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
51
Ce second cas est celui que l'on rencontre avec les résines fortement acides (SAC) et fortement
basiques(SBA), qui sont plus difficiles à régénérer, car il faut passer un excès de régénérant à travers
le lit de résine. Même dans ce cas, il n'est pas économique de régénérer ces résines totalement, ce qui
exigerait une quantité très élevée d'acide ou de soude, de sorte que ces résines ne sont en pratique que
partiellement régénérées. Les images ci-dessus se rapportent à un lit de résine saturé de haut en bas et
régénéré de bas en haut.
La capacité typique des résines fortes (SAC et SBA) est de 40 à 70 % de leur capacité totale.
Nous avons vu que la capacité utile d'une résine échangeuse d'ions une fraction de sa capacité totale.
Elle est aussi exprimée en eq/L (équivalents par litre de résine) et indique la quantité d'ions (plus
précisément : le nombre de charges) qui peut être échangée au cours d'un cycle.
La table suivante donne des valeurs typiques pour la capacité totale et opératoire des résines les plus
courantes. Toutes les valeurs sont en eq/L, les plus communes entre crochets.
Prenons par exemple une résine échangeuse de cations fortement acide (SAC) utilisée en
adoucissement sur une eau dont la dureté est de 4,4 meq/L (22 °f), et dont la capacité utile — calculée
dans des conditions opératoires précises — serait de 1,1 eq/L, soit 1100 meq/L.
Chaque litre de cette résine peut donc traiter 1100 / 4,4 = 250 litres de l'eau à adoucir avant d'avoir à
être régénérée. Ceci veut dire que la production attendue entre deux régénérations est de 250 volumes
de lit. Si la dureté est plus élevée, la quantité produite sera moindre, et vice-versa.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
ASPECTS SANITAIRES
Les eaux destinées à la consommation humaine doivent répondre à des critères très stricts du fait
qu'elles peuvent mettre en danger la santé des individus.
Le décret 89-3 du 03/01/89 modifié par le décret 90-330 du 10/04/90 fixe les limites des paramètres
physiques, chimiques et bactériologiques qui permettent de caractériser une eau destinée à la
consommation humaine : eau ingérée, utilisée pour les préparations alimentaires ou encore eau à usage
de toilette, lavage des effets, ...
Les traitements de ce type d'eau doivent donc pouvoir répondre à ces objectifs sanitaires.
Et ces objectifs ne pourront être atteints que si la chaîne : conception-réalisation-maintenance ne
présente aucun point faible.
Une qualité correcte de l'eau destinée à la consommation humaine sera obtenue si l'on n'a : 52
ni pollution chimique
ni pollution bactériologique
ni dépassement des CMA.
ni pollution par les raccordements.
et si l'on peut surveiller les caractéristiques de l'eau traitée : des robinets de puisage doivent être
disposés :
en amont de l'adoucisseur,
à la sortie immédiate de l'adoucisseur,
après le bipasse de mélange.
Non-pollution chimique
Les résines utilisées ne doivent pas relarguer au cours de leur fonctionnement de substances pouvant
mettre en danger la santé humaine.
On devra veiller à utiliser des adoucisseurs dont les résines ont reçu l'aval du Ministère de la Santé
dans le cas d'une eau destinée à la consommation humaine.
Plusieurs résines ont actuellement reçu cet agrément (circulaire du 27/05/87 relative à l'emploi des
résines échangeuses de cations en cycle sodium pour le traitement des eaux destinées à la
consommation humaine).
Le sel employé pour les régénérations doit être d'une qualité irréprochable tant du point de vue
chimique que bactériologique : il doit être conforme aux directives de la norme NF T 90 612.
Extrait de la norme :
Valeur
Teneur en :
limite
Chlorure de
99,5 % mini
sodium
Calcium 0,05 % maxi
Magnésium 0,01 % maxi
Sulfate 0,15 % maxi
Insolubles 0,1 % maxi
Non-pollution bactériologique
Le lit de résine et le bac à sel de l'adoucisseur peut être source d'un développement bactérien
si des précautions élémentaires d'hygiène ne sont pas prises,
si le poste est soumis à des arrêts : stagnation de l'eau.
On doit donc veiller à :
La mise en place de l'équipement d'adoucissement dans des conditions d'hygiène irréprochables : local
propre, aéré, et spécifique à cet usage.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
La désinfection régulière des résines : elle doit être menée avec des désinfectants compatibles avec les
résines (eau de Javel pour les résines d'adoucissement : dosage à raison de 50 à 100 ml à 45º
Chlorométriques par litre de résine),
La régénération avant utilisation après un arrêt de plus de 48h.
Au nettoyage du bac à saumure.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
B) Dans les unités soumises à des arrêts prolongés, afin d'éviter toute prolifération de
microorganismes, il est souhaitable d'immerger les échangeurs d'ions de cations ou d'anions dans une
saumure alcaline, contenant du NaCl à 10% et de la NaOH à 20%.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Contrôler la concentration
en chlorures de l'eau
influente. Augmenter la
La fuite en chlorures en fin de durée de la phase de Mêmes actions que pour l'eau
Limitée à 200 mg.l-1 : à surveiller à
[Cl-] rinçage peut occasionner des rinçage c'est à dire le technique : attention aux cafés à
l'issue de la phase de rinçage.
problèmes de corrosion. volume d'eau de rinçage l'eau salée...
pour s'aligner sur la
concentration de
l'influent.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Les qualité et quantité d'eau fournie par un adoucisseur dépendent de plusieurs facteurs :
Si les paramètres sont dans les fourchettes contractuelles procéder à une double régénération
précédée d'un détassage prolongé.
Si la fuite calcique persiste rechercher dans la colonne la présence de boues, algues, fer, etc. ...
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
58
OSMOSE INVERSE
(DESSALEMENT)
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
OSMOSE INVERSE
Les techniques de séparation par membrane sous l'effet d'un gradient de pression sont connus
depuis une centaine d'années, et il a fallu toutefois attendre les années soixante pour voir le
développement des membranes synthétiques et la concrétisation industrielle de ces techniques.
OBJECTIF
Dans de nombreux cas, la présence excessive de sels dissous dans les eaux naturelles prohibe
leur emploi:
- comme eaux potables, pour des raisons de santé,
- comme eaux de fabrication, les sels présents induisant des nuisances graves telles que
corrosion, entartrage; on doit donc les "dessaler" avant utilisation.
Les procédés d'osmose, et plus récemment de nanofiltration, sont venus concurrencer
progressivement les procédés plus anciens tels que: distillation, électrodialyse, échange d'ions,
décarbonatation, pour des raisons essentiellement économiques et de facilité de mise en oeuvre
(automatisme simple, dépense énergétique faible...).
CHOIX DE LA MEMBRANE
Le type de membrane utilisée dans le dessalement par osmose inverse est un module à
enroulement spiral.
Une feuille poreuse souple (11) est placée entre deux membranes (10) planes. Le sandwich ainsi
réalisé est scellé sur trois de ses bords (12). Le côté ouvert est scellé à un tube cylindrique
collecteur (3) de part et d'autre d'une génératrice percée de trous.
Plusieurs sandwichs sont ainsi fixés, séparés les uns des autres par un espaceur en plastique
souple (9). Le fluide à traiter circule dans l'espaceur (9) ; la feuille poreuse (11) assure le
drainage du perméat vers le collecteur axial (3).
Le diamètre d'un élément peut aller jus qu'à 30 cm et sa longueur jusqu'à 1,5 m Plusieurs
éléments (2 à 6) peuvent être mis en série dans un même carter cylindrique beaucoup plus
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
compact et offrant moins de perte de charge que le module à plaques, il est par contre plus
sensible à l'encrassement, l'écoulement dans l'espaceur ne pouvant être réalisé à grande vitesse..
Les modules d'osmose inverse (OI), d'ultrafiltration (UF) et de microfiltration (MF)
60
1-Entrée d'eau.
2 - Sortie du concentrat.
3 -Sortie du perméat.
4 - Sens d'écoulement de l'eau brute.
5-Sens d'écoulement du perméat.
6 -Matériau de protection.
7-Joint d'étanchéité entre module et enveloppe
8-Perforations collectant le perméat.
9 -Espaceur.
10 -Membrane.
11- Collecteur de perméat.
12-Ligne de soudure des deux membranes.
.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
En général, le premier paramètre à considérer est le passage de sel (PS) de cette membrane. Le
tableau ci-dessous résume les performances des membranes commercialisées.
MO m. molaire (1)
molaire 80 à 300 g < 10 < 10 < 15 < 15
Définition de l'osmose
Nous observons que l'eau pure diffuse à travers la membrane pour abaisser le taux de
concentration de l'eau salée.
Cette diffusion tient au fait qu'un tel système n'est en équilibre que s'il existe une différence de
pression entre les deux liquides, et ce, étant donné la différence de taux de concentration entre
les deux solutions à l'origine.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
62
Le passage de l'eau pure vers l'eau salée provoque une augmentation du volume cette dernière et
par conséquent de la colonne d'eau qui se traduit par une pression exercée sur la membrane sur
la membrane côté eau salée.
La pression s'élèvera jusqu'à atteindre une valeur qui interrompra la diffusion de l'eau pure vers
l'eau salée.
La valeur de cette pression hydrostatique d'équilibre est appelée "pression osmotique" de la
solution concentrée.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Le phénomène d'osmose est réversible, il suffit d'appliquer à la solution la plus concentrée une
pression supérieure à sa pression osmotique pour annuler la tendance naturelle de passage d'eau
pure vers l'eau salée mais également pour inverser le sens du flux.
C'est le phénomène d'osmose inverse.
La membrane semi-perméable retiendra la majorité des sels dissous et l'eau salée produira ainsi
de l'eau épurée également appelée eau déminéralisée.
63
Bien entendu, plusieurs facteurs tels que la nature de l'eau d'entrée, le type et le nombre de
membranes mis en œuvre ou encore la pression appliquée influencerons la qualité de l'eau
déminéralisée produite.
LE PRETRAITEMENT
C'est l'ensemble des opérations de corrections effectuées sur l'eau brute (souterraine ou de
surface) en vue de la rendre compatible avec le bon fonctionnement du système d'osmose inverse
du point de vue physique, chimique et bactériologique. Il inclus toutes les étapes nécessaires en
amont de l'osmoseur. Il est déterminant pour la durée de vie du système et pour minimiser les
produits chimiques ainsi que le remplacement des membranes. Il a un impact direct sur la
performance de l'osmoseur.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
o Modules
o Echangeur de chaleur permettant de réguler la température (entre 20 et 25°)
o Groupe électropompe pouvant atteindre 80 bar
o Instruments de mesure (baromètre, débitmètres, pH-mètres, conductivimètres)
o Instruments de régulation et de commande
Les modules: Pour être mises en œuvre, les membranes doivent être montées dans des supports 65
appelés: modules. Ces derniers sont assemblés en parallèle afin d'augmenter la production.
Les membranes: Elles sont formées d'une très mince couche qui sert à retenir les sels, et d'une
couche spongieuse et microporeuse qui joue le rôle de support. Elle est fabriquée en polyamide
composite. Les membranes composites sont apparues il a une dizaine d'années et constituent un
net progrès par rapport aux membranes asymétriques classiques. Ce sont, en effet, des
membranes asymétriques dont l'épaisseur de la peau est nettement plus fine que celle des
membranes classiques.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Les pollutions les plus tenaces sont les sulfates et les carbonates de calcium.
INDICATEURS DE POLLUTION
On parle de pollution des membranes lorsque:
Le débit de l'eau d'alimentation baisse de 10% au dessous du débit de projet avec 67
pression nominale,
La pression de l'eau d'alimentation est augmentée de 10% pour maintenir le débit du
projet,
La qualité de l'eau produite a diminué de 10%.
L'effet des polluants sur le rendement de l'installation est illustré dans le tableau suivant:
Symptômes de pollution des membranes d'osmose inverse
Polluant Symptômes généraux Action correctives
Précipités de Calcium Sensible diminution du rejet Nettoyer le système avec la
(carbonates et phosphates) de sels avec faible solution(solution alcaline A)
accroissement de pression
Oxydes hydratés (Fer, Nickel, Rapide diminution du rejet de Nettoyer avec la solution
Cuivre...) sels avec rapide accroissement acide spécifique C ou D
de pression; rapide diminution
de la production
Colloïdes mixtes (Fer, MO, Légère diminution du rejet de Nettoyer avec la solution C ou
silicates) sels, avec graduel D
accroissement de la pression;
graduelle diminution de la
production
Sulfate de calcium Sensible diminution du rejet Nettoyer avec la solution
de sels avec léger/faible alcaline spécifique (solution
accroissement de pression. B)
Légère diminution de
production
Dépôts de M.O Diminution marquée du rejet Nettoyer avec la solution (A)
de sels avec graduel
accroissement de pression,
progressive diminution de la
production
Pollution bactériologique Diminution marquée du rejet Nettoyer avec solution A ou B
de sels et diminution de la
production
LE POST-TRAITEMENT
A la sortie du système d'osmose inverse, l'eau dessalée (ou perméat) possède un pH bas qui lui
confère un caractère corrosif et agressif. En plus, sa très faible teneur en sels minéraux la rend
impropre à la consommation humaine. C'est pourquoi, un traitement de reminéralisation, pour
atteindre un TH entre voisine de 15°F, et de correction du pH sont nécessaires avant l'utilisation
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
de cette eau. Le niveau de reminéralisation dépendra de l'usage de cette eau (eau potable; eau de
process; irrigation...)
Généralement, on utilise de la chaux ou de la soude caustique pour relever le pH et le carbonate
de calcium pour reminéraliser l'eau dessalée. Enfin, une désinfection au chlore (hypochlorite de
sodium/calcium) est assurée afin de garantir une bonne qualité bactériologique si cette eau doit
être acheminée sur un long trajet.
PARAMETRES DE CONTROLE
Les paramètres les plus fréquemment contrôlés dans le système d'osmose inverse sont:
pH; Conductivité; Couleur; Turbidité 68
SDI (pouvoir encrassant de l'eau=Silt Density Index) doit être inf. à 5
Sels (cations et anions)
TDS
Ammonium, Nitrite et Nitrate
Matières organiques
Coliformes, streptocoques etc...
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
69
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Quel que soit le type de chaudière considéré, on peut schématiser très simplement le cycle de
l'eau de la manière suivante (figure 17):
70
L'appareil reçoit de l'eau d'alimentation qui est constituée par une proportion variable d'eau
condensée récupérée, dite "eau de retour" et d'eau neuve, plus ou moins épurée, dite "eau
d'appoint".
La vapeur, qui s'échappe de la zone de vaporisation, contient fréquemment des vésicules liquides
(primage), des gaz (en particulier le gaz carbonique). Aux pressions élevées, elle véhicule des
sels volatilisés par un véritable "entraînement à la vapeur", tels que de la silice et, aux très hautes
températures, des chlorures. L'eau restée sous forme liquide à la partie inférieure de la chaudière
se charge de toutes les substances que contenait l'eau qui a été vaporisée (à l'exception de celles
qui ont été entraînées dans la vapeur).La déconcentration nécessaire est appelée "purge" ou
"extraction" par envoi à l'égout d'une fraction de l'eau de la chaudière.
Si une chaudière est en régime continu, et si, pour simplifier, on admet que la salinité entraînée
dans la vapeur est négligeable, l'équilibre stable des concentrations est atteint lorsque la masse de
sels évacuée par les extractions à l'égout est égale à la masse de sels amenée par l'eau d'appoint
(puisque l'eau condensée est supposée pure). On a donc à
l'équilibre: A X s = D X S
S= s x A/D
Si la vapeur est entièrement perdue, et si la capacité du poste de traitement est exprimée, non en
production d'eau d'appoint mais en production de tonnes T de vapeur, on ne doit pas oublier que
A= T + D et le facteur de concentration s'exprime alors par: S/s = T + D
D
En pratique, le pourcentage admissible de purges dans une installation est limité par des
considérations économiques d'exploitation et d'investissement. On tend à réduire ce taux à des
valeurs de plus en plus faibles.
Les accidents que l'eau peut provoquer dans une chaudière sont:
. Les incrustations dues au dépôt sur les parois de la chaudière de précipités cristallins, qui,
gênant la transmission de la chaleur, provoquent des surchauffes locales et sont à l'origine des
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
"coups de feu". Elles sont d'autant plus dangereuses qu'elles sont moins conductrices.
Ces incrustations sont dues principalement à la présence dans l'eau de sels de calcium
(carbonates ou sulfates) moins solubles à chaud qu'à froid, ou à une trop forte concentration en
silice par rapport à l'alcalinité de l'eau dans la chaudière. Dans les chaudières à très forte
vaporisation, il peut y avoir sursaturation de sels dans le filin superficiel surchauffé ou
séquestration (hide out) avec une salinité moindre de la purge.
· . Les corrosions d'origine et de nature très variées dues, soit à l'action de l'oxygène dissous,
soit à des courants de corrosion provenant d'hétérogénéités sur les surfaces métalliques, soit
encore à l'attaque directe du fer par l'eau. Avant d'aborder l'étude des moyens de correction, il
faut examiner la concentration des divers éléments dangereux à respecter dans la phase liquide
en fonction des caractéristiques de la chaudière et éventuellement de celles de la turbine. A partir
de ces valeurs, et compte tenu des possibilités d'extraction des purges, les valeurs
correspondantes à respecter dans l'eau d'appoint se trouvent définies.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
ENTARTRAGE DES CHAUDIERESL'entartrage des chaudières est causé par les impuretés
ayant précipitées hors de l'eau directement sur les surfaces de transfert de chaleur ou par les
matières en suspension se déposants sur le métal et devenant dures et adhérentes. L'évaporation
dans les chaudières augmente la concentration en impuretés. Celles-ci interfèrent avec les
transferts de chaleur et peuvent entraîner des points chauds menant à des surchauffes locales. Le
mécanisme de l'entartrage est l'excès des limites de solubilité des substances minérales dues à
l'élévation de la température et la concentration en solides à l'interface tube/eau. Les dépôts de
précipités cristallins sur les parois des chaudières interfèrent avec le transfert de chaleur et peut
causer des points chauds, menant à des surchauffes locales. Moins la chaleur est conduite, plus
les surchauffes peuvent être dangereuses. 72
Les contaminants courants de l'eau d'alimentation qui peuvent former des dépôts dans les
chaudières inclus le calcium, le magnésium, le fer, l'aluminium, et la silice. L'entartrage est
formé par des sels qui ont une solubilité limitée et qui ne sont pas totalement insoluble dans
l'eau. Ces sels atteignent les sites de dépôts sous forme soluble ou précipitée.
L'entartrage est principalement dû à la présence de sels de calcium et de magnésium (carbonates
ou sulfates), qui sont moins solubles chaud que froid, ou dû à la présence de concentration élevée
en silice en relation avec l'alcalinité de l'eau de chaudière.
Le dépôt carbonate est généralement granulaire et, parfois, de nature poreuse. Les cristaux de
carbonate de calcium sont nombreux mais sont emmêlés avec des particules d'autres matériaux
finement divisés de sorte que le tartre soit dense et uniforme. L'envoie de ce tartre dans une
solution acide peut facilement identifier un dépôt carbonate. Les bulles de dioxyde de carbone
formeront une effervescence depuis le tartre.
Un dépôt sulfate est plus dur et plus dense qu'un dépôt de carbonate parce que les cristaux sont
plus petits et plus unis. Un dépôt de sulfate est fragile, ne se pulvérise pas facilement et ne
provoque pas d'effervescence quand il est en présence d'acide.
Un fort dépôt en silice est très dur, ressemblant à la porcelaine. Le cristal de silice est
extrêmement petit, formant un tartre très dense et imperméable. Ce tartre est extrêmement fragile
et très difficile à pulvériser. Il n'est pas soluble dans l'acide chlorhydrique et est généralement
très coloré.
Les dépôts de fer, dus à la corrosion ou à une contamination au fer dans l'eau, sont de couleur
foncée. Les dépôts de fer dans les chaudières sont plus souvent magnétiques. Ils sont solubles
dans les acides forts donnant une solution marron foncée.
Si il n'est pas traité, l'entartrage entraîne une baisse progressive du rendement de la chaudière, en
agissant comme un isolant. Eventuellement, la composition du tartre causera une surchauffe et
une rupture.
Les dépôts dans la chaudière peuvent aussi entraîner des bouchages ou une obstruction partielle
due à l'attaque corrosive sous les dépôts peut se produire. En général, les dépôts peuvent affecter
l'efficacité opérationnelle, produire des dommages, des interruptions non-programmées de la
chaudière, et une augmentation des dépenses dues au nettoyage.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
73
Présence de Silice
La silice peut se vaporiser dans la vapeur aux pressions de fonctionnement aussi basse que 28
bars. Sa solubilité dans la vapeur augmente proportionnellement avec la température; ainsi, la
silice devient plus soluble si la vapeur est surchauffée. Les conditions sous-lesquelles le primage
de vapeur de silice a lieu ont énormément été étudiées. En fonction des conditions dans les
chaudières, la silice est distribuée entre l'eau de chaudière et la vapeur dans un rapport défini. Ce
rapport dépend de deux facteurs: la pression dans la chaudière et le pH de l'eau. La valeur de cet
indice augmente, presque de manière logarithmique avec la pression et décroît inversement
proportionnellement au pH.
Si la silice entre dans l'eau de chaudière, l'action corrective usuelle est d'augmenter la purge de la
chaudière, pour la descendre à un niveau acceptable et donc de corriger la condition qui entraîne
une contamination au silice.
La corrosion est le retour d'un métal à sa forme de minerai. Le fer, par exemple, retourne sous
forme d'oxyde de fer sous l'effet de la corrosion. Cependant, le procédé de corrosion est une
réaction électrochimique complexe et prend diverses formes. La corrosion peut produire une
attaque générale sur une large surface ou peut résulter en une attaque très localisée. La corrosion
est un problème pertinent causée par l'eau dans les chaudières. La corrosion peut avoir
énormément d'origine et de nature différentes dû à l'action de l'oxygène dissous, elle peut résulter
d'hétérogénéités à la surface du métal ou au fer directement attaqué par l'eau.
Bien que la corrosion basique des chaudières soit principalement due à des réactions du métal
avec l'oxygène, d'autres facteurs tels que les contraintes mécaniques, les conditions acides et
chimiques (corrosifs) spécifiques peuvent avoir une influence importante et produire différentes
formes d'attaque. Il est nécessaire de considérer la quantité de diverses substances nocives qui
peuvent être permises dans l'eau des chaudières sans risque de l'endommager. La corrosion peut
s'effectuer dans les systèmes d'alimentation d'eau en raison d'un faible pH, de la présence
d'oxygène dissous et de dioxyde de carbone.
La corrosion dans les chaudières s'effectue généralement quand l'alcalinité de l'eau des
chaudières est faible ou lorsque le métal est exposé à l'oxygène durant les temps de service ou les
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
temps morts. Dans le cas de températures élevées et de fortes contraintes dans la chaudière, le
métal tend à accélérer les mécanismes de corrosion. Dans la vapeur et les systèmes de
condensation, la corrosion est généralement le résultat de contamination au dioxyde de carbone
ou à l'oxygène. Les contaminants spécifiques tel que l'ammoniaque ou le sulfure portés par les
gaz peuvent augmenter l'attaque sur le cuivre dans le système.
La corrosion est causée par la combinaison de couche d'oxyde et d'une oxydation continue
transportée par l'oxygène.
Les techniques pour lutter contre la corrosion varient selon le type de corrosion rencontré. Les
principales méthodes sont le maintien d'un pH adéquat, le contrôle de l'oxygène et des dépôts, et
la réduction des contraintes grâce au design et aux conditions de service.
La désaération et récemment l'utilisation de contracteurs à membranes sont les meilleurs moyens
pour éviter la corrosion en éliminant les gaz dissouts (principalement l'O2 et le CO2).
Equilibre calco-carbonique
Le CO2, en présence d’une phase gazeuse (atmosphère ou rhizosphère), peut se dissoudre dans
l’eau.
Après hydratation et ionisation, le CO2 donne lieu à un produit acide qui permet l’attaque du
CaCO3 présent dans toutes les roches sédimentaires. Celui ci se dissous et passe en solution sous
forme d’hydrogénocarbonate beaucoup plus soluble que le carbonate. Cette transformation, qui
correspond au sens (1) de la réaction, est celle qui correspond au processus de solubilisation des
roches sédimentaires dans le sol quand l’eau est au contact de la rhizosphère riche en CO2. Si
par la suite cette eau perd du CO2, par dégazage et/ou échauffement, la réaction peut être
déplacée dans le sens (2) et donner lieu à une précipitation de CaCO3 qui, s’il adhère aux parois,
va constituer le tartre. Dans le cas des eaux douces superficielles, le carbonate de calcium sera
toujours le constituant majeur du tartre déposé.
Cette eau lors de son infiltration et de sa percolation dans les couches géologiques sédimentaires,
peut, du fait de son pH acide, solubiliser les sels minéraux constitutifs de ces couches.
Une eau en contact avec un excès de carbonate de calcium le dissolvera jusqu'à atteindre un état
d'équilibre chimique dit équilibre calco-carbonique.
L'étude de cet équilibre permet de prévoir la tendance d'une eau soumise à des modifications de
paramètres chimiques ou physiques.
1
La rhizosphère est la zone de sol dans laquelle "plongent" les racines de la végétation : c'est une zone
d'intense activité des micro-organismes qui produisent du gaz carbonique.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Ainsi à partir d'une analyse de l'eau peut-on déterminer si l'eau aura une tendance entartrante :
c'est à dire qu'un dépôt peut se former, ou au contraire agressive vis à vis du carbonate de
calcium : c'est à dire qu'elle peut dissoudre un dépôt existant.
Cette dernière tendance peut être mise en évidence par un essai dit au marbre : l'eau est laissée
24 h en contact avec du marbre finement divisé. L'évolution du TAC de l'eau donne la capacité
d'agressivité de l'eau (exprimée par le CO2 agressif : voir plus bas).
Une eau peut être entartrante et corrosive ou non corrosive : le caractère entartrant ou agressif de
l'eau est fonction de l'eau et de la température ; le caractère corrosif de l'eau est de plus fonction
du matériau (acier, cuivre,…).
La corrosivité d'une eau caractérise son aptitude à attaquer les métaux. L'agressivité est son
75
aptitude à dissoudre du carbonate de calcium.
Cette étude nécessite la connaissance des différents constituants fondamentaux de l'eau (vis à vis
de l'équilibre calco-carbonique) et des réactions qui ont lieu entre eux.
Paramètres de l'équilibre
Cet équilibre fait intervenir le dioxyde de carbone, les ions hydrogéno-carbonates et les ions
carbonates ; ions qui proviennent de l'association naturelle de l'eau et du gaz carbonique ainsi
que les ions calcium et ceux qui proviennent de l'autoprotolyse de l'eau : hydroxyle et
hydronium.
Soit les éléments appelés éléments fondamentaux :
Carbonate de "Acide carbonique"2 = CO2
calcium libre
Cations Anions
Hydronium H+ Hydroxyle OH-
Calcium Ca2+ Carbonate CO32-
Hydrogéno-
HCO3-
carbonate
La première mesure antitartre est de fournir une eau déminéralisée de bonne qualité en tant
qu'eau d'appoint. Plus l'eau est pure, moins il y aura de risque d'entartrage. Les minéraux
provoquant le tartre qui entrent dans la chaudière peuvent être rendus inoffensifs par un
traitement chimique interne. Une technique établie depuis longtemps est de détacher les cations
de dureté, magnésium et calcium, des minéraux responsables du tartre et de les remplacer par des
ions sodium.
2
La notion d'acide carbonique peut être sujette à caution : voir chapitre "Notions de base …) ; on pourra
avec plus de bonheur utiliser la notion de CO2 libre
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Plusieurs voies issues des considérations précédentes permettent de déduire les moyens de lutte
contre l'entartrage :
empêcher la germination des cristaux par diminution de la concentration en calcium,
complexation du calcium, diminution ou le maintien de la teneur en carbonates ;
empêcher la croissance des cristaux par l'utilisation de produits inhibiteurs.
Complexation du calcium
Des molécules organiques ont la faculté de former avec les ions métalliques des composés très
stables au sein de l'eau appelés complexes. Certaine sont naturellement présentes dans les eaux
de surface mais pour les réseaux on utilise des produits tels que les sels de l'EDTA qui permet
non la diminution de la concentration en calcium mais sa mise en solution stable. Ces produits
peuvent être aussi utilisés comme moyen de destruction de tartres déjà formés : méthode de
détartrage dite "douce".
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Ils sont commercialisés sous formes de cristaux, poudre, solutions liquides concentrées.
Ils peuvent :
être de qualité alimentaire (c'est à dire employables en réseaux sanitaires à des doses fixées 77
par la réglementation : voir chapitre Conditionnement des eaux à usage sanitaire), ou non,
donner une coloration à l'eau traitée,
être sujet à une dégradation par hydrolyse, par le chlore,
favoriser le développement des organismes vivants en tant que nutriment : polyphosphates
en particulier.
Les produits séquestrants : ils sont issus de la chimie minérale : polyphosphates déjà cités, ou
organique : polyphosphonates. Ils agissent par adsorption sur les cristaux en formation et
bloquent leur évolution (grossissement), et leur possibilité d'adhérence aux parois.
Ils peuvent aussi agir sur des dépôts déjà existants.
Les indications données pour les produits dispersants s'appliquent à ceux-ci : alimentarité,
formes commerciales,...
En général les eaux urbaines sont amenées par traitement en usine de potabilisation à l'équilibre
calco-carbonique.
Ce traitement est nécessité par la sauvegarde du réseau de distribution d'eau potable qui est
généralement en acier ou en fonte (pour les antennes).
De plus ceci permet d'obtenir un dépôt sur les raccordements en plomb encore existants - certains
auteurs s'accordent à dire que ce n'est pas suffisant pour assurer une concentration en plomb
inférieure à 10 µg.L-1 qui devra être atteinte en 2010.
La corrosion des métaux ferreux peut être évitée (limitée) par une eau en légère sursaturation
(eau légèrement entartrante).
La protection contre la corrosion se réalise par formation d'un dépôt de carbonate de calcium et
d'hydroxyde ferrique (produit de la corrosion du fer) qui est appelé film de Tillmans (l'entartrage
peut donc permettre de lutter contre la corrosion, mais ce cas est limité aux réseaux d'eau froide)
Néanmoins une eau peut présenter un caractère agressif et nécessiter un traitement de correction.
Une eau agressive est une eau qui contient une concentration en dioxyde de carbone supérieure à
la concentration dite équilibrante.
On peut donc envisager :
soit d'éliminer le dioxyde de carbone par aération si la concentration est supérieure à la
concentration d'une eau en équilibre avec le gaz atmosphérique,
soit consommer le dioxyde de carbone en le faisant réagir avec des carbonates de calcium,
de magnésium, des carbonates mixtes (dolomie) : l'eau percole à travers un lit de carbonates
et ressort à l'équilibre. L'eau sera de plus minéralisée par apport de calcium et/ou de
magnésium.
soit en élevant le pH de l'eau par ajout de réactifs alcalins, ce qui aura pour conséquence de
transformer le dioxyde de carbone en bicarbonates.
Formation sur le Traitement des Eaux : Ecole Pi Met – Spa HAMMOUD BOUALEM
PIMET Ecole de Formation Pluridisciplinaire
Agréée par l’Etat (N° 164/DRAG/DEFP)
Tél : 023 26 44 97/05 50 49 71 78 - Tél/Fax : 023 26 45 03 - Courriel : ecolepimet@hotmail.fr
Liste des contaminants de l'eau d'alimentation des chaudières, leurs effets et les
traitements possibles.
Impureté Effet Action corrective Observation
Gaz Solubles
Odeurs de l'eau
Se trouve principalement
nauséabonde: mauvais goût, Aération, Filtration, et
Acide Sulfhydrique (H2S) dans les eaux souterraines et
et corrosif pour la plupart Chloration.
les cours d'eau pollués.
des métaux.
Les amines neutralisantes
Corrosif, forme l'acide Désaération, neutralisation sont utilisées pour empêcher
Dioxyde de Carbone(CO2)
carbonique en condensat. par alcalinisation. la corrosion dans les circuits
78
de condensat.
Corrosion (notamment par Désaération & traitement Piquage de la tuyauterie,
Oxygène (O2) piqûre) des tubes de la chimique (Sulfite de Sodium rupture dans les circuits de
chaudière. ou Hydrazine) vapeur, etc.
Solides en Suspension
Tolérance approximative de
5ppm max. pour la plupart
Sédiment & Turbidité Boue et primage calcaire. Décantation et filtration.
des applications, 10ppm
pour l'eau potable
Se trouve principalement
dans l'eau de surface, causé
par, notamment, la
décomposition de la
végétation. Les matières
organiques se décompose
pour former des acides
organiques. Le résultat est
un pH d'eau d'alimentation
faible, qui provoque
l'attaque des conduites des
chaudières. Il inclut les
Primage, moussage, les diatomées, les moisissures,
dépôts peuvent colmater les Décantation; filtration, et les films biologiques, les
Matière Organique
canalisations et causer la traitement chimique bactéries
corrosion. manganiques/ferrique. Les
particules suspendues se
rassemblent à la surface de
l'eau de la chaudière et
rendent difficile la libération
des bulles de vapeur
remontant à la surface. Le
moussage peut aussi être
attribué à l'eau contenant des
carbonates en solution dans
laquelle un léger précipité
floculeux sera formé à la
surface de l'eau.
Solides Colloïdaux Dissous
Moussage, dépôts dans la Entre dans la chaudière avec
Huile & Graisse Coagulation & filtration
chaudière le condensat
Dureté, Calcium (Ca), et Dépôts calcaire dans la Adoucissement, plus Les formes sont, dans
Magnésium (Mg) chaudière, empêche le traitement interne dans la l'ordre, des bicarbonates, des
transfert thermique, et chaudière. sulfates, des chlorures et des
l'efficacité thermique. Dans nitrates. Certains sels de
les cas graves peut mener à calcium sont réversiblement
la brûlure ou à la rupture des soluble. Le magnésium
tuyaux de la chaudière. réagit avec les carbonates
pour former des composés à
faible solubilité.
Moussage, carbonates
forment l'acide carbonate Désaération de l'eau Les sels de sodium sont
dans la vapeur, causent d'appoint et de condensat de trouvés dans la plupart des
Sodium, alcalinité, NaOH,
notamment la corrosion du retour. Echangeur d'ion; eaux. Ils sont très solubles, 79
NaHCO3, Na2CO3
séparateur d'eau de Désionisation, traitement et ne peuvent être éliminer
condensation, peuvent acide de l'eau d'appoint. par précipitation chimique.
causer une fragilisation.
Entartrage important s'il y a Les limites de tolérance sont
Sulfates (SO4) Désionisation
présence de calcium environ 100-300ppm CaCO3
Le primage est causé par la
concentration en carbonate
Primage, i.e. entraînement de sodium, sulfate de
par la vapeur d'eau et de sels sodium ou chlorure de
dissouts, peut provoquer des sodium en solution. Le
Chlorure, (Cl) dépôts de sels dans les Désionisation sulfate de sodium est trouvé
surchauffeurs et les turbines. dans beaucoup d'eaux aux
Moussage si présent en USA, et dans les eaux où le
grande quantité. calcium ou le magnésium est
précipité avec le carbonate
de sodium.
Dépôts dans la chaudière, en
Fer (Fe) et Aération, filtration, ion La forme la plus courante
grande quantité peut inhiber
Manganèse (Mn) exchange. est le bicarbonate de fer.
le transfert de chaleur.
La silice se combine avec de
nombreux éléments pour
former la silicate. Les
Entartrage important dans Désionisation; procédé
silicates forment des dépôts
Silice (Si) les chaudières et les chaux-soude, traitement par
très tenaces dans la
systèmes de refroidissement. zéolite.
chaudière. Très difficile à
enlever, souvent seulement
par acide fluorhydrique.
