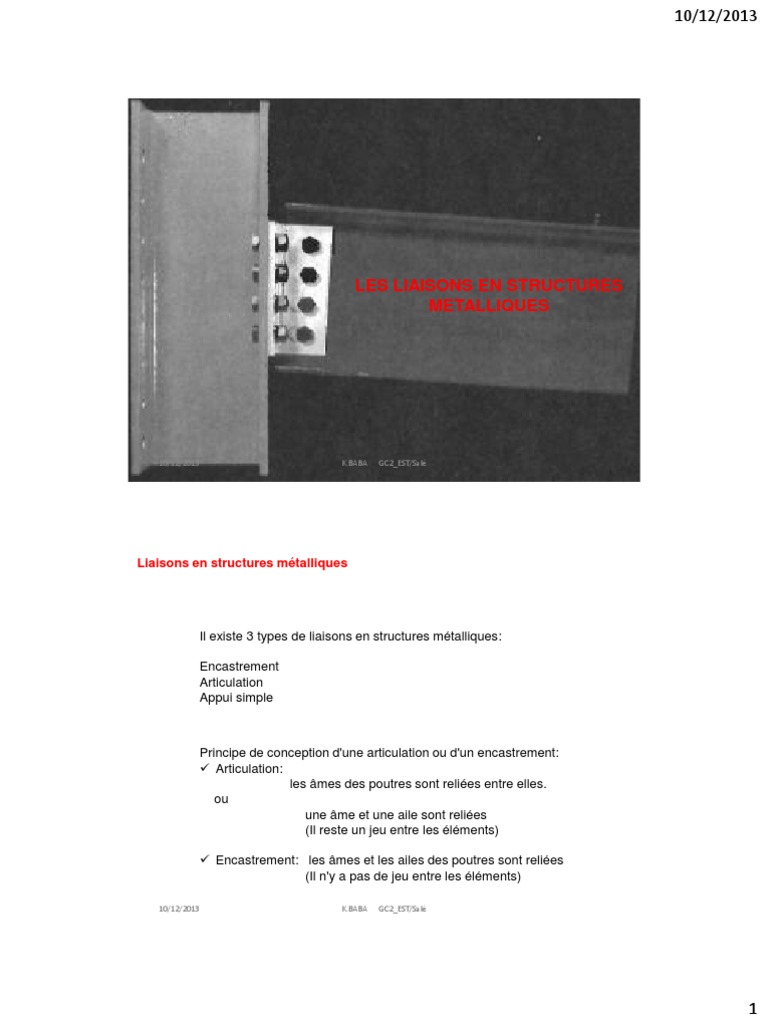

LES LIAISONS EN STRUCTURES

METALLIQUES

10/12/2013 K.BABA GC2_EST/Salé

Liaisons en structures métalliques

Il existe 3 types de liaisons en structures métalliques:

Encastrement
Articulation
Appui simple

Principe de conception d'une articulation ou d'un encastrement:

 Articulation:
les âmes des poutres sont reliées entre elles.
ou
une âme et une aile sont reliées
(Il reste un jeu entre les éléments)

 Encastrement: les âmes et les ailes des poutres sont reliées

(Il n'y a pas de jeu entre les éléments)

10/12/2013 K.BABA GC2_EST/Salé

1
 10/12/2013

Liaisons en structures métalliques

Les études de résistance des matériaux nous indiquent que pour une
poutre en I:
• l'âme reprend essentiellement les efforts tranchants
• les ailes reprennent les moments fléchissant
• l'effort normal est repris pas les deux parties du profil

10/12/2013 K.BABA GC2_EST/Salé

Un "noeud" est la jonction de plusieurs éléments de la structure

Encastrement

Modélisation: 3 inconnues de liaison

Liaison encastrement entre un poteau et une poutre.

Une platine est soudée en bout de poutre (L'âme

et les ailes sont reliées à la platine par soudage),
puis boulonnées sur le poteau (2 files de 4
boulons).

Il n'y a pas de jeu entre la poutre et le poteau.

10/12/2013 K.BABA GC2_EST/Salé

2
 10/12/2013

Encastrement

Liaison encastrement entre un poteau et un arbalétrier

Une platine est soudée au bout de l'arbalétrier.

Un jarret est également soudé pour renforcer la liaison entre
l'arbalétrier et le poteau.
L'ensemble est fixé par 2 files de 5 boulons.

On 10/12/2013
utilise un raidisseur soudé entreK.BABA GC2_EST/Salé
les ailes du poteau pour limiter les déformations

Encastrement

Encastrement de pied de poteau

Un platine est soudée en pied de poteau.

L'ensemble est fixé au sol par 4 tiges d'ancrage.

Remarque:
Si la platine est de grande dimension (> 300 mm), elle doit avoir
une épaisseur suffisante pour ne pas se déformer.

10/12/2013 K.BABA GC2_EST/Salé

On peut utiliser des raidisseurs pour rigidifier l'ensemble.

3
 10/12/2013

Articulation

Modélisation: 2 inconnues de liaison

Articulation entre le poteau et les poutres horizontales (IPE).

Les poutres sont liées au poteau par des cornières boulonnées.

• Les cornières relient les âmes des deux

éléments.
• Les ailes sont libres
• Il y a un jeu entre les poutres et le poteau

10/12/2013 K.BABA GC2_EST/Salé

Articulation

Articulation entre une poutre et une solive de plancher.

Les solives sont fixées sur la poutre par des cornières

boulonnées (les âmes sont reliées, les ailes sont
libres).

Il y a un jeu entre les solives et la poutre.

Pour assurer la continuité de la solive de plancher, on réalise un grugeage pour
assurer le passage de l'aile de la poutre

10/12/2013 K.BABA GC2_EST/Salé

4
 10/12/2013

Articulation

Articulation avec un profilé carré/creux

.On utilise un gousset:

• soit soudé dans une rainure pratiquée dans le profilé

(cas 1)

• soit soudé sur une plaque rapporté en bout de profilé

10/12/2013 K.BABA GC2_EST/Salé

(cas 2)

Articulation

Articulation par platine pré-scellée.

Une platine est scellée dans une dalle de béton

(une bêche assure un bon maintien)

Une platine est soudée au pied du poteau.

Les deux platines sont liées par deux tiges
d‘ancrage + écrous.

Il est à noté que les tiges d'ancrage sont

maintenues dans la dalle par une clé d'ancrage
(tige horizontale)

Si les dimensions de la platine sont < 300 mm, on

considère cet assemblage comme une articulation
10/12/2013 K.BABA GC2_EST/Salé

5
 10/12/2013

Appui simple

Modélisation: 1 inconnue de liaison

On trouve l'appui simple dans quelques cas de construction.

Les deux poutres sont montées l'une sur l'autre et

leurs axes ne sont pas parallèles.

Exemple: IPE 120 sur IPE 270

Une équerre rigidifiée est soudée sur les champs d'ailes de l'IPE 120.
L'ensemble est posé puis boulonné sur l'aile supérieure de l'IPE 270

On retrouve ce type de montage pour des pannes

maintenues par des échantignoles sur un arbalétrier. Les
échantignoles sont fixées dans l'âme du profilé en appui.
10/12/2013 K.BABA GC2_EST/Salé

Cas particulier

Liaison entre deux diagonales continues de grande longueur

On considère qu'il n'y a pas de liaison (d'un point de

vue mécanique) entre les deux éléments.

L'assemblage par boulon permet seulement de limiter

la flexibilité des deux éléments.

Croix de Saint André

pour assurer une stabilité
