06/11/2012

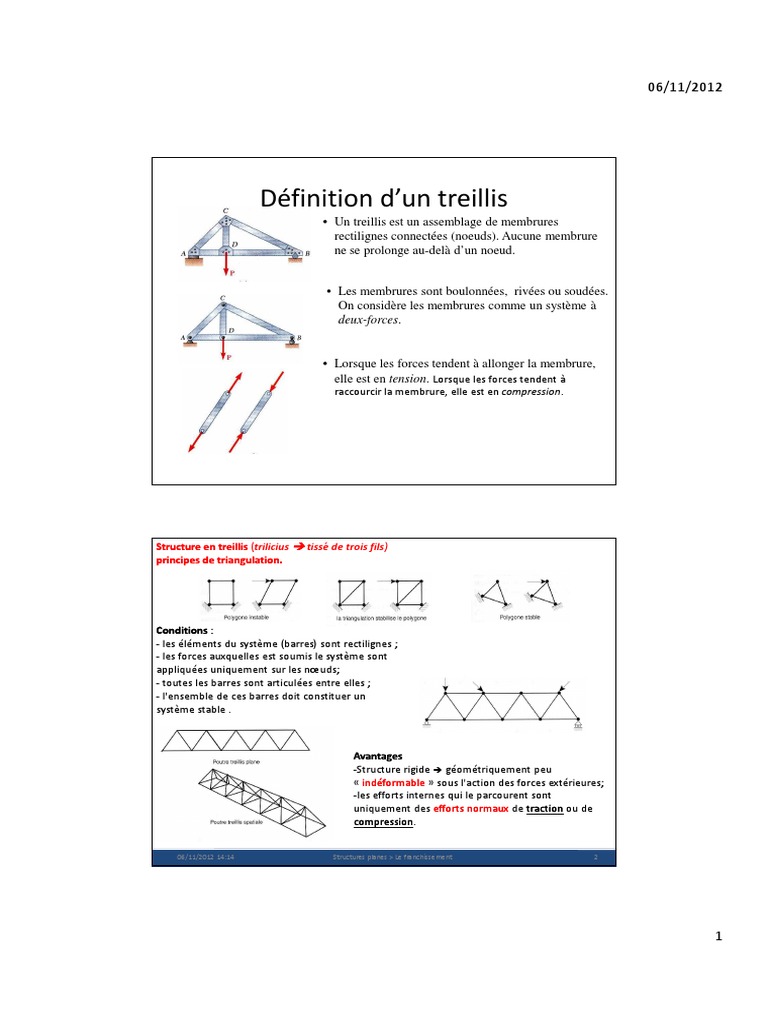

Définition d’un treillis

• Un treillis est un assemblage de membrures
rectilignes connectées (noeuds). Aucune membrure
ne se prolonge au-delà d’un noeud.

• Les membrures sont boulonnées, rivées ou soudées.

On considère les membrures comme un système à
deux-forces.

• Lorsque les forces tendent à allonger la membrure,

elle est en tension. Lorsque les forces tendent à
raccourcir la membrure, elle est en compression.

Structure en treillis (trilicius tissé de trois fils)

principes de triangulation.

Conditions :
- les éléments du système (barres) sont rectilignes ;
- les forces auxquelles est soumis le système sont
appliquées uniquement sur les nœuds;
- toutes les barres sont articulées entre elles ;
- l'ensemble de ces barres doit constituer un
système stable .

Avantages
-Structure rigide géométriquement peu
« indéformable » sous l'action des forces extérieures;
-les efforts internes qui le parcourent sont
uniquement des efforts normaux de traction ou de
compression.
compression

06/11/2012 14:14 Structures planes > Le franchissement 2

1
 06/11/2012

Type de treillis

Exemples de treillis
Gousset

On approxime la liaison
entre les membrures par
un pivot.

San Francisco-Oakland Bay

Bridge

2
 06/11/2012

Fermes de toit
Le toit ci-
contre
comporte
deux fermes
connectées
par des
poutres.

3
 06/11/2012

Treillis simples
• Un assemblage triangulaire est
indéformable.

• Un treillis simple est construit en

ajoutant deux membrures et un noeud à
une unité triangulaire.

• Dans un treillis simple, m = 2n - 3 où

m est le nombre de membrures et n
le nombre de noeuds

5 = 2(4)-3

12 ≠ 2(7)-3

Exemples de poutres en treillis

06/11/2012 14:14 Structures planes > Le franchissement 8

4
 06/11/2012

Diagrammes et déformée d'une poutre en treillis.

06/11/2012 14:14 Structures planes > Le franchissement 9

Evolution des contraintes dans un treillis en

fonction du mode de chargement.

06/11/2012 14:14 Structures planes > Le franchissement 10
