AALIL

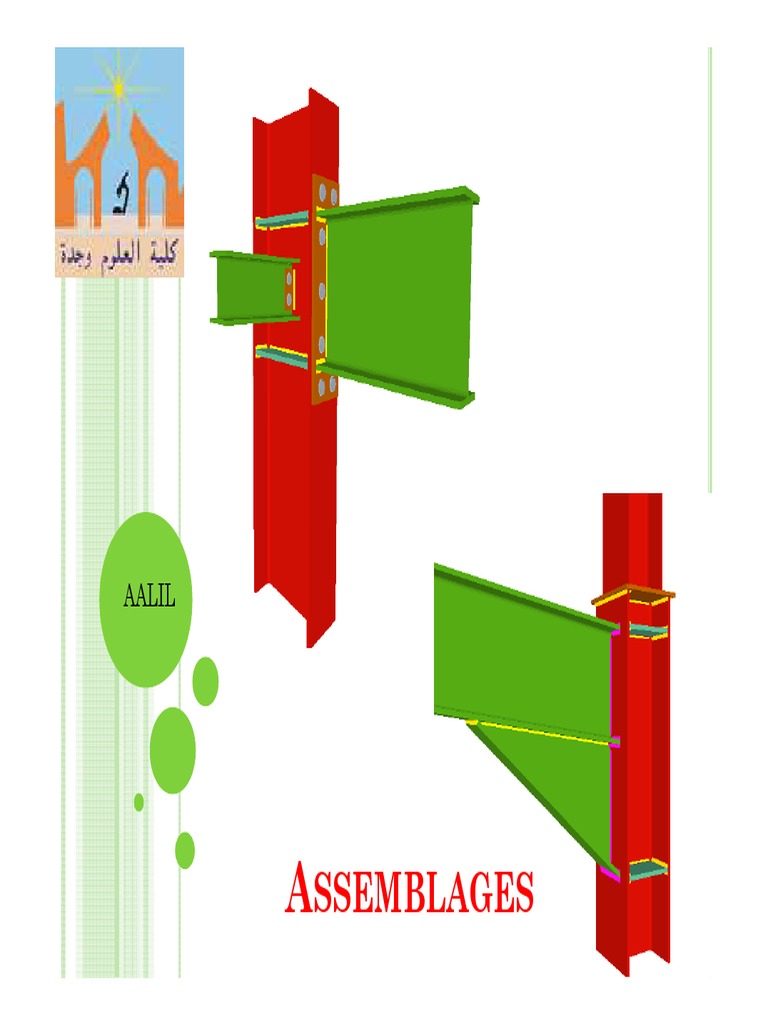

ASSEMBLAGES
 RÔLE ET FONCTIONNEMENT
Rôle des assemblages:

• Les assemblages réalisent les liaisons entre les

différentes pièces d’une structure métallique.

• Ils assurent la transmission des efforts des

pièces entre elles mais leur conception ne doit
pas générer des sollicitations secondaires
(parasites).
 RÔLE ET FONCTIONNEMENT
Exemples d’efforts parasites:
• Des efforts parasites peuvent apparaitre :
1)dans le cas d’un assemblage par recouvrement simple
2)dans les poutres treillis dus au fait de confondre axe
neutre et axe de trusquinage.
3) pour semelles non suffisamment rigides.

1) un assemblage par recouvrement simple

 RÔLE ET FONCTIONNEMENT
Exemples d’efforts parasites:
1)

Calcul de contraintes au niveau des têtes des boulons:

Cas d’assemblage par recouvrement simple:
• σ = 4N/ b.e
Cas d’assemblage symétrique avec double couvre-joint:
• σ = N/ b.e
C/c: Quadripulation de la contrainte!
 RÔLE ET FONCTIONNEMENT
Exemples d’efforts parasites:
2) cas de treillis réalisés avec des cornières:

• Au niveau des boulons le moment secondaire:

M= (F2-F1).d
 RÔLE ET FONCTIONNEMENT
Exemples d’efforts parasites:
3) cas de semelles non suffisamment rigides.
 RÔLE ET FONCTIONNEMENT
Rôle des assemblages:
• Pour réaliser une structure métallique, les pièces sont
assemblées:
Soit bout à bout:

Soit concourantes:
 RÔLE ET FONCTIONNEMENT
Rôle des assemblages:

• Les assemblages sont classés en deux catégories selon

les efforts transmissibles :
- assemblages rigides : efforts et moments sont
intégralement transmis
- assemblages articulés : Ils transmettent uniquement
les efforts normaux et tranchants.

• Les assemblages réels ne sont ni parfaitement rigides,

ni parfaitement articulés. Ils ont un comportement
intermédiaire et il ne sera pas toujours aisé de les
classer.
 RÔLE ET FONCTIONNEMENT
Rôle des assemblages:
• Exemples:
 RÔLE ET FONCTIONNEMENT
Fonctionnement des assemblages:
• Les principaux modes d’assemblages sont:

→ Le rivetage:

est un assemblage de pièces à l'aide de rivets

 RÔLE ET FONCTIONNEMENT
Fonctionnement des assemblages:
• Les principaux modes d’assemblages sont:

→ Le boulonnage:
 RÔLE ET FONCTIONNEMENT
Fonctionnement des assemblages:
• Les principaux modes d’assemblages sont:

→ Le soudage:
 RÔLE ET FONCTIONNEMENT
Fonctionnement des assemblages:
• Les principaux modes d’assemblages sont:

→ Le collage:

Il est utilisé surtout en charpente bois.

 RÔLE ET FONCTIONNEMENT
Fonctionnement des assemblages:
• Le fonctionnement:

→ Fonctionnement par obstacle: c’est le cas des boulons

ordinaires, non précontraints, dont les tiges reprennent
les efforts et fonctionnent en cisaillement.
→ Fonctionnement par adhérence: C’est le cas du soudage,
du collage et du boulonnage par des boulons HR. L
transmission des efforts s’opère par adhérence des
surfaces des pièces en contact.
→ Fonctionnement mixte: C’est le cas du rivetage. Les
rivets assurent la transmission des efforts par
adhérence, puis par obstacle une fois on dépasse une
certaine limite.
 RÔLE ET FONCTIONNEMENT
Remarques:
Les assemblages par rivets sans pratiquement
abandonnés nos jours.
Les assemblages par collage sont peu utilisés car cette
technique n’est pas encore réglementée…
Les assemblages sont des zones fragiles: sections
réduites du fait des perçages, nature d’acier affaiblie
par la chauffe du soudage.
On traitera par la suite les assemblages:
Par boulons:
• ordinaires
• précontraints
Par soudures.
ASSEMBLAGES PAR BOULONS
 ASSEMBLAGES PAR BOULONS
• En construction métallique, on distingua deux types de
boulons : les boulon ordinaires (B.O) et les boulons à haute
résistance (H.R).
• Il se différencient par leur nuance d’acier et par leur mode
de fonctionnement
− B.O ( 200 MPa < fy < 400 MPa)
− H.R (700 MPa < fy < 1100 MPa)
• Pour les deux types de boulons :
− φt = φb + 2 mm si φb ≤ 24 mm
− φt = φb + 3 mm si φb >24 mm
− Pour les assemblages à boulons ajustés φt - φb ≤ 0,3
mm, mais l’usinage des trous coûte très cher
 ASSEMBLAGES PAR BOULONS
• Un boulon est constitué de:
− Un fût ou tige cylindrique, fileté à son extrémité libre
− D’une tête à 6 pans
− D’un écrou lui-même à 6 pans
− Interposition d’une ou deux rondelles
 ASSEMBLAGES PAR BOULONS
• Les boulon ordinaires s’emploient couramment pour les
assemblages destinés aux charpentes de bâtiment et de
halles industrielles.
• Les boulon H.R. précontraints sont mis en œuvre dans
les assemblages particulièrement sollicités, et en
général pour les ponts.
• La nuance de l’acier constituant le boulon est inscrite
sur la tête de boulon sous forme de deux nombres a.b
− Le premier a 10.a donne la résistance minimum en
traction (en kg/mm2)
− Le second b tel que le produit a.b fournit la limite
élastique (en kg/mm2 )
• Remarque:
1Kg/mm²= 10 N/mm² = 10 Mpa
 ASSEMBLAGES PAR BOULONS

• fyb : limite d’élasticité

• fub : résistance à la traction

• Pour une classe XY donnée, fyb =10 XY, fub = 100X.

• Les boulons de classe 8.8 et 10.9 sont appelés boulons à Haute
Résistance (ou boulons HR),
• ce sont les seuls autorisés pour les assemblages par boulons
précontraints.
 ASSEMBLAGES PAR BOULONS
Boulons ordinaires:
→ Boulons tendus:

On vérifie:

Avec:
• N effort normal de traction pondéré exercé sur chaque boulon.

• Ar: section résistante de la tige filetée.

• σred: contrainte caractéristique

 ASSEMBLAGES PAR BOULONS
Boulons ordinaires:
→ Boulons cisaillés:

Exemples:
 ASSEMBLAGES PAR BOULONS
Boulons ordinaires:
→ Boulons cisaillés:

• Cisaillement des boulons:

• Pression diamétrale
 ASSEMBLAGES PAR BOULONS
Boulons ordinaires:
→ Boulons cisaillés:

• Cisaillement des boulons:

avec Q effort pondéré par boulon , exercé sur l’assemblage

m= nombre de sections cisaillées ( de plans de cisaillement)
 ASSEMBLAGES PAR BOULONS
Boulons ordinaires:
→ Boulons cisaillés:

• Pression diamétrale

Q effort pondéré exercé sur un boulon ┴ à son axe, par une pièce
d’épaisseur e.

On vérifie que :
p < 3 σe
 ASSEMBLAGES PAR BOULONS
Boulons ordinaires:
→ Boulons soumis à un effort incliné sur le plan de joint:

• Pour chaque boulon , on décompose l’effort en N suivant

l’axe du boulon et Q dans le plan du joint.
• On vérifie simultanément:
 ASSEMBLAGES PAR BOULONS
Boulons ordinaires:
Remarque:
• si la pression diamétrale est trop importante on
observe une ovalisation non maîtrisée des trous de
perçages. Deux types de ruines sont possibles si la
pression devient vraiment trop excessive, en plus du
risque de ruine par cisaillement:
 ASSEMBLAGES PAR BOULONS
Exercice:
Exemples de Gousset:
 ASSEMBLAGES PAR BOULONS
Boulons HR:
Principe:
les boulons HR sont des boulons à haute limite
élastique comportant une rondelle incorporée. Lors du
serrage ces boulons sont serrés fortement, et ainsi les
efforts de glissement ne sont pas repris par cisaillement
de la tige, mais adhérence entre les pièces à assembler.
Ces boulons ne travaillent donc qu’en traction (le
cisaillement représente en fait une sécurité en cas de
surcharge)
Le coefficient de frottement des pièces en contact joue
un rôle prépondérant.
 ASSEMBLAGES PAR BOULONS
Boulons HR:
Si Pv est l’effort de précontrainte axial dans un boulon
et Q l’effort de cisaillement transmis par l’assemblage
et sollicitant ce boulon. On doit vérifier:

Q = < µ.Pv

Avec µ: coefficient de frottement.

Effort de précontrainte dans les boulons:

Pv = 0.8 Ar σeb

Avec σeb: la limite d’élasticité de la tige du boulon

 ASSEMBLAGES PAR BOULONS
Boulons HR:
Fonctionnement:
 ASSEMBLAGES PAR BOULONS
Boulons HR:
Calcul:
→ Pression diamétrale:

p =Q/(d.e) < 4σe

→ Cas d’assemblage sollicité par de efforts ┴ à l’axe du

boulon:
Effort admissible par boulon:
Q1= Q/n ≤ 1.1 Pv. µ
 ASSEMBLAGES PAR BOULONS
Boulons HR:
Calcul:
→ Cas d’assemblage sollicité en traction dans l’axe des
boulons:
Effort admissible par boulon:
N1= N/n ≤ Pv
 ASSEMBLAGES PAR BOULONS
Boulons HR:
Calcul:
→ Cas d’assemblage sollicité à la fois ┴ et // à l’axe des
boulons:
Effort tranchant admissible par boulon:
Q1= Q/n ≤ 1.1(Pv-N1) µ
Effort admissible dans l’axe d’un boulon:
N1= N/n ≤ Pv
ASSEMBLAGES SOUDÉS
 ASSEMBLAGES SOUDÉS
Le soudage:
• Il s’agit d’un procédé qui consiste à créer la continuité
de la matière entre deux pièces à assembler.
• Un cordon de soudure provient de la fusion d’une partie
des pièces à assembler (métal de base ) et d’un métal
d’apport (l’électrode).

•la racine désigne l’endroit de

l’assemblage jusqu’où le métal d’apport
a pénétré .
•la face représente la surface
extérieure de la soudure.
•le pied correspond à la ligne de
séparation, sur la face de la soudure,
entre le métal de base et le métal
d’apport.
 ASSEMBLAGES SOUDÉS
Terminologie des cordons selon la position de soudage:
 ASSEMBLAGES SOUDÉS
Avantages et inconvénients:
→ Avantages:
• Assemblages étanches
• Encombrement réduit
• Plus esthétiques
• Rapides à exécuter en atelier
• Bonne transmission des sollicitations

→ Inconvénients:

•Le métal de base doit être soudable

•Le contrôle des soudures est onéreux
•Main d’œuvre qualifiée et matériel spécifique
 ASSEMBLAGES SOUDÉS
Dispositions constructives:
→ Soudures bout à bout :

→Remarque: Les soudures bout à bout ne se calculent

pas.
 ASSEMBLAGES SOUDÉS
Dispositions constructives:
→ Soudures d’angles:
 ASSEMBLAGES SOUDÉS
Calcul des cordons de soudure:
→ Caractéristiques du cordon:
•Gorge=distance min de la racine à la surface du cordon: a
•Longueur utile du cordon : l

→ Contraintes à l’intérieur du cordon:

 ASSEMBLAGES SOUDÉS
Calcul des cordons de soudure:
→Formule à vérifier:

Avec K= 0.7 pour E24, K=0.8 pour E28 , K=1 pour E36
 ASSEMBLAGES SOUDÉS
Calcul des cordons de soudure:
→Types de cordons:
 ASSEMBLAGES SOUDÉS
Calcul des cordons de soudure:

→Précautions:

→Formule enveloppe:
