Système embarqué et IOT

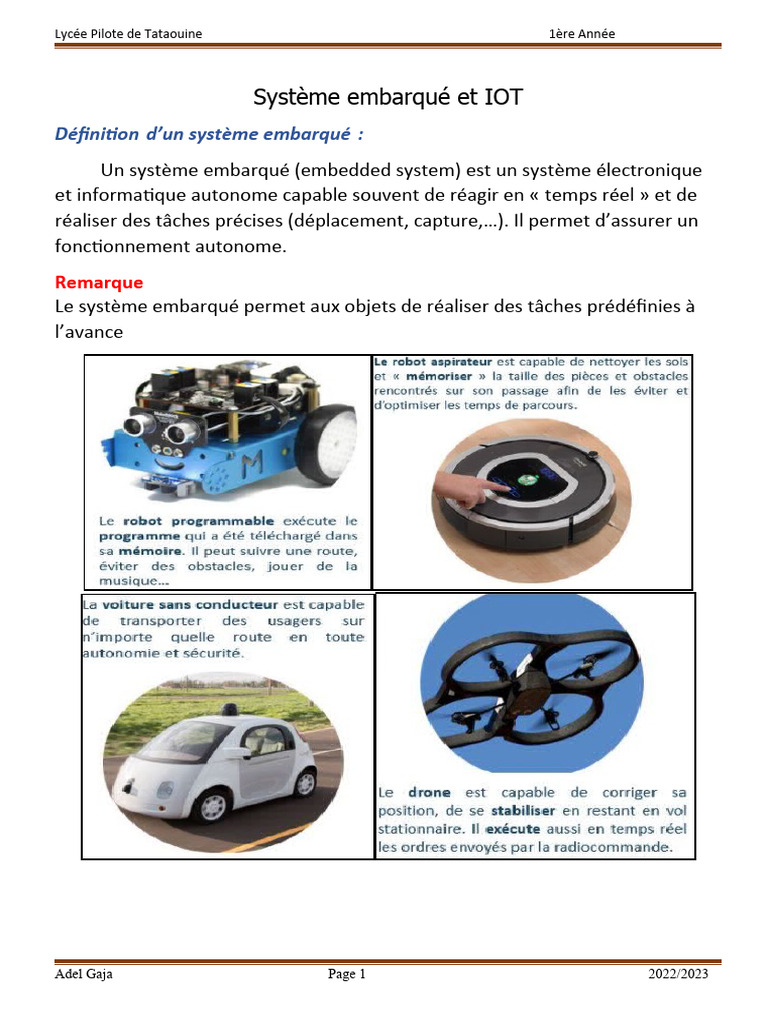

Définition d’un système embarqué :
Un système embarqué (embedded system) est un système électronique
et informatique autonome capable souvent de réagir en « temps réel » et de
réaliser des tâches précises (déplacement, capture,…). Il permet d’assurer un
fonctionnement autonome.
Remarque
Le système embarqué permet aux objets de réaliser des tâches prédéfinies à
l’avance

Adel Gaja Page 1 2022/2023

Lycée Pilote de Tataouine 1ère Année

IOT (Internet of Things)

L'Internet des objets ou IdO (en anglais (the) Internet of Things ou IoT ) est
l'interconnexion entre l'Internet et des objets,
des lieux et des environnements physiques.
Ces terminaux peuvent aussi bien être de
simples appareils domestiques que des outils
industriels d’une grande complexité.
Avec plus de 7 milliards de terminaux IoT
connectés aujourd’hui, les experts s’attendent à
ce que ce nombre passe à 22 milliards d’ici
2025.
Les objets communicants :
Un objet technique communicant est un objet capable d’interagir en
autonomie avec son environnement
On distingue 2 familles : les objets communicants non connectés et les objets
communicant connectés (ou simplement « objets connecté »).
1) Objet communicant non connecté
L’utilisateur communique avec l’objet à travers un terminal (tablette,
smartphone, ordinateur …) munie d’une application / d’un logiciel.

Objet Remarque :
Communicant Il n’a pas besoin de se
(Non connecté)
connecter à un réseau
de communication.
IHM
2) Objet communicant connecté
L’échange d’informations s’effectue par connexion à un réseau de
communication à grande échelle

Objet
Communicant
(Connecté)

IHM

Adel Gaja Page 2 2022/2023

Lycée Pilote de Tataouine 1ère Année

Structure d’un système embarqué

Exemp

Les Capteurs
Ils permettent de traduire une grandeur physique en un signal électrique.
Ce dernier est ensuite numérisé pour être transmis au système informatique.
Exemples de capteurs
Nom du capteur Images Rôle
Un capteur à ultrasons utilise les
ondes sonores trop élevées pour
Ultrason mesurer et calculer la distance
du capteur à un objet cible spécifié.
Un capteur idéal pour mesurer la
température et l'humidité de
DHT11 l’environnement
Les capteurs PIR (Passive Infared
Radar), sont utilisés comme
PIR des capteurs de mouvement

LDR Le capteur LDR (Light Dependent

Resistor) mesure la luminosité
ambiante avec une photorésistance

Capteur le capteur infrarouge mesure le

rayonnement ambiant de la zone qu'il
infrarouge couvre

Adel Gaja Page 3 2022/2023

Lycée Pilote de Tataouine 1ère Année

Les Actionneurs
Les actionneurs permettent au système informatique d’agir sur le monde
physique en modifiant son état (déplacement, émission de lumière,
dégagement de chaleur, émissions de sons ,…)
Exemples d’actionneurs
Nom Images rôle
transforme l'énergie électrique en
lumière pour signaler un événement.
Led
Led-feu tricolore Ce feu principal est composé
normalement de trois
lentilles LED de Ø200mm.

LED RGB une LED qui peut s'allumer dans

toutes les couleurs en fonction de
trois couleurs
Afficheur L'afficheur fournit l'information sous
forme numérique

L'afficheur LCD Il affichera des données

créer un vent artificiel ou un courant

Un ventilateur d'air.

Un buzzer est une sorte de haut-parleur mais

de faible puissance qui va émettre
un son

Les potentiomètres peuvent aussi

être utilisés comme des
Les potentiomètres transducteurs puisqu'ils
convertissent une position en une
tension. Exemple :il contrôle le
volume d'une radio
est un type de moteur particulier. Sa
fonction principale consiste à
Le servomoteur assurer la production d’un
mouvement afin de répondre à une
commande externe.
Un moteur le moteur transforme l'énergie
électrique en énergie mécanique
pour assurer un mouvement

Bouton poussoir Un bouton est un interrupteur simple

qui permet de contrôler les capacités
d'un processus

Adel Gaja Page 4 2022/2023

Lycée Pilote de Tataouine 1ère Année
Le relais est un interrupteur pilotable
qui permet d'isolé la partie
Un relais commande de la partie puissance. Il
permet d'ouvrir ou fermer un
contacteur sur un circuit de
puissance en fonction d'un signal
entre 0 et 5V.
Les interfaces programmables :
L’interface permet en partie d’assurer la fonction communication de la chaîne
d’information ainsi qu’une partie de la fonction transfert, Concrètement, elle
reçoit les informations des capteurs et transmet les ordres au actionneurs.
Les interfaces programmables :
Microbit Ardouino Esp32

Les cartes Micro bit contiennent :
 Un capteur de mouvement 3D
 Un magnétomètre 3D
 Des connectiques Bluetooth et
USB
 Une matrice de 5x5 DEL
 Un bouton de réinitialisation et
deux boutons programmables
Les cartes Ardouino ont :
 Une grande quantité
d’entgrées et de sorties
 Multiplatforme : compatible
avec Mac, Windows et Linux
 Programmable avec un
langage très simple et open
source
Les cartes ESP32 sont
des cartes très polyvalentes
orientées IOT. Elles intègrent la
gestion du wifi, du Bluetooth, du
« touch » et une gestion des LiPo
sur certaines cartes.

L’architecture de la carte esp 32

Exemples de projets avec ces capteurs et ces actionneurs

 Système d’alarme : PIR+(LED ou Buzzer)
 Système d’éclairage automatique (LDR+LED)
 Système de refroidissement DHT11+[ LED(bleu et rouge) ou ventilateur]

Adel Gaja Page 5 2022/2023

Lycée Pilote de Tataouine 1ère Année

Atelier 1 :
L’objectif dans ce TP consiste à allumer une LED par la carte ESP32.
On a besoin de :

1) Utiliser l’adresse https://wokwi.com/ et réaliser ce montage ci-dessous

Remarque : Pour que

l’ordinateur puisse envoyer
des instructions à ta carte
ESP32, on doit le configurer
et la connecter avec un câble
USB.

1) Ecrire le code qui permet d’allumer une LED

2) Modifier le code précédent, pour clignoter la Led (ne modifier pas le montage)

from machine import Pin

from time import sleep
led = Pin( … ,Pin.OUT) # la broche D… de la carte en mode
sortie

………………………. #Repeter indifiniment

………………………. # Allumer LED

………………………. # Attendre 2s

………………………. # Éteindre LED

………………………. # Attendre 2s

Adel Gaja Page 6 2022/2023

Lycée Pilote de Tataouine 1ère Année

Atelier 2 :
L’objectif dans cet atelier consiste à allumer 3 LED : Rouge, Orangé et Vert
successivement, sachant que les durées d’allumage de chaque Led sont
respectivement 5s, 2s, 5s
Composants :
Une carte ESP32 , 3 LED , 3 résistance de 220Ω, des fils de connexion
Montage :

# Feux de circulation routière

from machine import Pin
from time import sleep
Ledr = Pin(17, Pin.OUT) #Configuration de la LED rouge
ledj = Pin(16, Pin.OUT) #Configuration de la LED jaune 5

ledv = Pin(4, Pin.OUT) #Configuration de la LED verte

while True:
 ledj.off() #Eteindre la led jaune
 ledr.on() #Allumer la led rouge 2
 sleep(5) # Attendre 5 s
 ……..............
 ……..............
 ……..............
5
 ……..............
 ……..............
 ……..............

Adel Gaja Page 7 2022/2023

Lycée Pilote de Tataouine 1ère Année

Atelier 3 :
L’objectif de cet atelier consiste à allumer une LED en appuyant sur un bouton
poussoir (Pushbutton)
Composants :
Une carte ESP32 , une LED, une résistance de 220Ω, des fils de connexion et
un bouton poussoir
Compléter le code pour allumer la led suite à l’appuie sur le bouton
from machine import Pin
from time import sleep
led=Pin(2,Pin.OUT)
bt=Pin(12,Pin.IN,Pin.PULL_UP)
led.off()
………………………………. #répéter indéfiniment
… bt.value()==0 : #Si l’appuie sur bt =0
led.on() #Allumer Led
… bt.value()==1 : #Si l’appuie sur bt=1
led.off() #Allumer Led

Remarque
Pour commander le bouton poussoir il faut utiliser : bt.value(), sachant que le bouton
poussoir a deux positions ouvert (=1) et fermer (=0)
Atelier 4 :
L’objectif de cet atelier consiste qu’un buzzer émet 5 bips
Composants :
Une carte ESP32 , un buzzer et des fils de connexions
from machine import *
from time import sleep
buzzer=PWM(Pin(15,Pin.OUT))
buzzer.freq(1047) #changer la
fréquence de la sonnerie
………………….………… #repeter 5 fois le bip

buzzer.duty(512) #le buzzer sonne

sleep(1)
buzzer.duty(0) #Le buzzer s’arrête
sleep(1)
