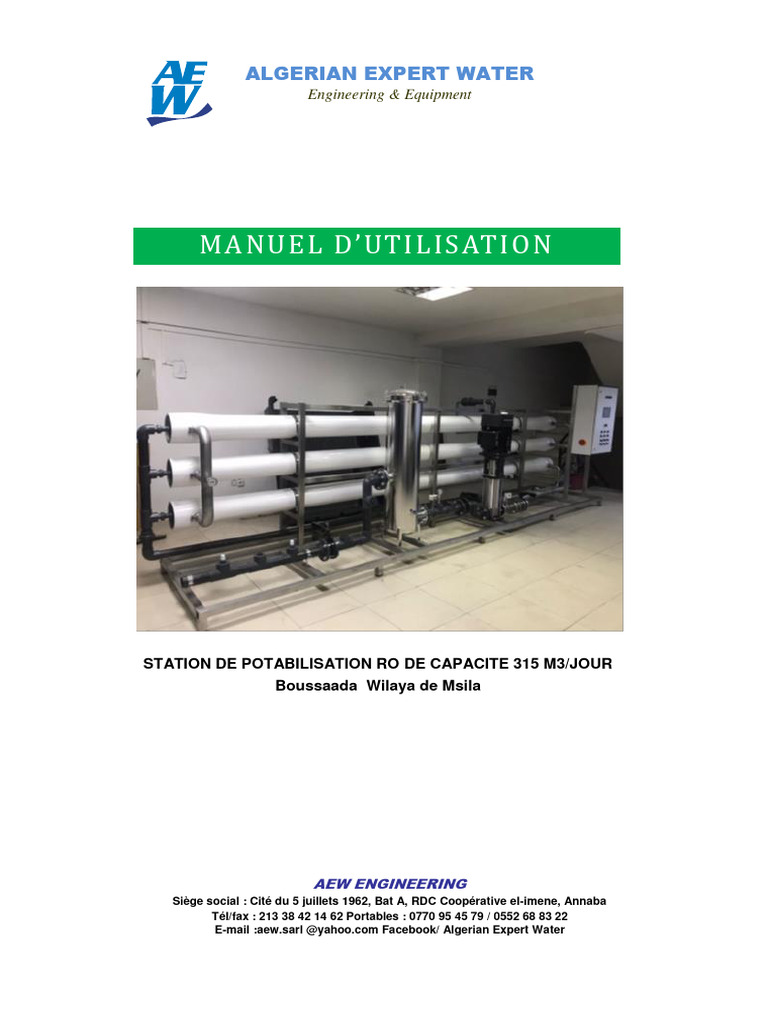

MANUEL D’UTILISATION
AEW ENGINEERING
Siège social : Cité du 5 juillets 1962, Bat A, RDC Coopérative el-imene, Annaba
Tél/fax : 213 38 42 14 62 Portables : 0770 95 45 79 / 0552 68 83 22
E-mail :aew.sarl @yahoo.com Facebook/ Algerian Expert Water
Table des matières
5. GARANTIE 7
2
Manuel d’utilisation
Système de filtration
3
A- SYSTEME DE FILTRATION
Ce manuel d'exploitation et d'entretien a été préparé pour faciliter/institutionnaliser le système d'exploitation et
d'entretien du système de filtration.
CET APPAREIL NE PEUT ÊTRE UTILISÉ QUE DANS LES CONDITIONS DE CONCEPTION ET
SPÉCIFICATIONS TECHNIQUES. AUTREMENT, LA RESPONSABILITÉ APPARTIENT À
L'APPLICATEUR
microns de l'eau. Les filtres à sable assurent également la protection dy b bugdes unités en
aval. Alors que les filtres effectuent automatiquement un lavage à contre-courant, les
particules piégées à la surface sont évacuées vers le drain pendant la période de service.
la couleur, du chlore et des composés chlorés, ainsi que des substances organiques, qui se
trouvent ou sont susceptibles de se trouver dans l'eau. Alors que les filtres effectuent
LE SYSTÈME EST EN
LA POMPE D'ALIMENTATION
LE SYSTÈME EST EN LES VANNES 1 ET 5 ACTIVÉ 3-6 MINUTES
POSITION « RINÇAGE » OUVRENT
4
2- CONTRÔLES AVANT LA MISE EN MARCHE
Les contrôles suivants doivent être effectués avant d'utiliser l'unité :
- Assurez-vous que les facteurs de sécurité environnementale et le mécanisme de nettoyage
de l'installation offrent des conditions de travail appropriées dans toutes les lignes, de la prise d'eau
à la décharge et à la fin de la ligne de production.
- Contrôler les niveaux d'eau dans les réservoirs et le stockage.
- Contrôlez toutes les connexions électriques (moteurs, panneaux, vannes, etc.) avant le
démarrage.
- Contrôlez toutes les connexions de tuyauterie du filtre.
- Vérifier l'état du stock des produits chimiques désinfectants utilisés dans le système.
- Assurez-vous toujours que le réservoir chimique est plein.
- Assurez-vous que les vannes manuelles sur les conduites de la pompe sont en position
ouverte.
- Ouvrez manuellement les vannes 1 et 5 du filtre à sable et du filtre à charbon actif.
- Vous devrez peut-être purger l'air des réservoirs du filtre.
- Vérifiez les réservoirs du filtre pour voir s'ils sont pleins d'eau ou non. Si les réservoirs du filtre ne
sont pas complètement remplis d'eau, appliquer les étapes suivantes aux filtres respectivement :
- Vérifier que les vannes 1 et 2 sur le filtre et les vannes électriques sur la ligne de production sont en
position ouverte et démarrer une pompe d'alimentation submersible. Ouvrez la soupape de purge
d'air à levier DN50 sur le filtre et vérifiez que l'air à l'intérieur du filtre est complètement évacué.
- Purger soigneusement tous les filtres.
Avant le démarrage, des vérifications seront effectuées pour s'assurer que les conditions de
fonctionnement sont adéquates. À cette fin, les étapes suivantes seront effectuées avant le démarrage
et l'exploitation :
5
4- INSTRUCTIONS D'ENTRETIEN ET D'UTILISATION
6
5- GARANTIE
- La période de garantie commence à partir de la date de livraison et est de 1 an.
- La garantie n'inclut pas l'installation sur site effectuée par le récepteur, les erreurs de connexion,
les pannes pouvant survenir en raison de la tension et les erreurs de l'utilisateur.
- La garantie n'est valable qu'à condition que le système soit assemblé, utilisé et périodiquement
l'entretien doit être effectué conformément à ce manuel par du personnel autorisé.
7
MANUEL D'UTILISATION
SYSTÈME D'OSMOSE INVERSE
BOUSSAADA
CAPACITE 315 M3/JOUR
8
1. OBJECTIF
Ce manuel est destiné à informer le personnel qui utilisera l'unité d'osmose inverse installée dans des
conditions de fonctionnement normales et à fournir l'entretien nécessaire procédures.
Ce manuel est fourni avec l'installation installée. Si les instructions, les avertissements et les
notifications de ce manuel ne sont pas suivis par l'opérateur, toutes les garanties, y compris les
garanties électriques, mécaniques et fonctionnelles, deviendront nulles et non avenues.
Concentré : Eaux usées à haute salinité rejetées par l'usine d'osmose inverse.
Pénétrer Perméat : Eau de produit à faible salinité produite par l'usine d'osmose inverse.
SDI : L'indice de densité de limon (SDI) est une mesure de la capacité d'encrassement
organique/inorganique de l'eau dans les systèmes d'osmose inverse.
(TDS) : Les matières solides dissoutes totales (TDS) représentent la concentration totale de
substances dissoutes dans l'eau et sont exprimées en mg/l ou en ppm.
Conductivité : Le facteur de résistivité électrique global de l'eau est le facteur de conductivité d'une
solution électrolytique basée sur un centimètre cube de la même solution à une température
prédéfinie.
Autrement dit, c'est le facteur de résistance mesuré entre deux électrodes d'une surface de 1 cm²
immergées dans la même solution, à une distance de 1 cm entre elles. L'unité de mesure est
généralement exprimée en µSiemens/cm.
9
La disposition de chaque équipement est conçue pour être facilement accessible lors des inspections
et des entretiens périodiques.
Un pressostat contrôle l'eau d'alimentation, garantissant que la pression est toujours au bon niveau.
En cas de faible niveau de pression, le pressostat arrête la pompe pour empêcher la pompe haute
pression de fonctionner à sec.
Réservoir CIP
Première étape
Deuxième étape
Soupape d'alimentation
Filtre à cartouche
Pompe HP
Il y a une vanne d'actionnement électrique avec un courant alternatif de 220 volts sur les conduites
d'eau d'alimentation.
L'ouverture et la fermeture de cette vanne sont commandées par le panneau en fonction des niveaux
du réservoir d'eau de production RO.
Ces interrupteurs ont pour but d'arrêter la pompe haute pression en cas de basse pression dans le
réseau ou de pressions anormalement élevées.
10
3.3 Pompe haute pression
Cette pompe met sous pression les membranes osmotiques du réservoir et fournit la pression
optimale nécessaire à leur fonctionnement.
Il est connecté au panneau d'osmose et les signaux de démarrage et d'arrêt sont contrôlés par le
panneau.
Toutes les commandes, voyants et indicateurs utiles pendant le fonctionnement de l'installation sont
placés sur le panneau avant.
• Interrupteur principal à 380 V + Neutre + Ligne de Terre,
• Un bouton d'urgence qui coupe l'alimentation des appareils fonctionnels. • Un conductimètre
affichant la valeur de conductivité de l'eau produite. • 1 écran tactile.
- Suivez toujours les consignes de sécurité lors de l'ouverture des boîtiers de commande électrique
et des boitiers du moteur.
11
- Remplacez toujours les pièces électriques ou les dispositifs de sécurité par des pièces et
dispositifs ayant les mêmes caractéristiques que les pièces d'origine.
3.5 Débitmètres
- Les débitmètres affichent le volume fixe de l'eau produite, des déchets et des lignes CIP.
- Les débitmètres simplifient également le processus de réglage.
Cette pompe contrôle le dosage du produit antitartre alimentant les membranes. La pompe est reliée
au panneau d'osmose et à la pompe haute pression. Lorsque la pompe est activée, le dosage de
l'antitartre démarre.
Cette pompe contrôle le dosage du produit SMBS alimentant les membranes. La pompe est
connectée au panneau d'osmose et à la sonde ORP. Lorsque la pompe est activée et que la limite
ORP est supérieure, le dosage SMBS démarre.
L'eau d'alimentation est pressurisée par la pompe à osmose et passe à travers les membranes et est
divisée en eau purifiée (envoyée vers des réservoirs de stockage) et en eau concentrée. Ce
processus de séparation est effectué à travers les membranes d'osmose inverse. La pression de
fonctionnement des membranes en polyamide varie de 9 à 55 bars, en fonction de la qualité de l'eau
d'alimentation.
4) Production et nettoyage
4.1 Considérations générales de sécurité
- Avant de démarrer la machine pour la première fois, assurez-vous que les écrous et les raccords de
tuyaux sont installés et serrés.
- Assurez-vous que toutes les parties métalliques exposées de l'équipement sont correctement mises
à la terre conformément aux lois régissant les risques liés aux décharges électriques.
- Soyez toujours prudent et inspectez soigneusement les positions des vannes avant de démarrer le
machine.
- N'effectuez aucune intervention sur les points de distribution, les trousses à outils et les boîtes à
bornes des appareils électriques sans avoir coupé l'interrupteur général.
12
- N'essayez jamais d'effectuer un entretien ou un service lorsque le moteur est en marche
mouvement.
- Ne pas ouvrir et/ou travailler sur des circuits électriques sous tension.
- Remplacez toujours les pièces électriques et les dispositifs de sécurité par des pièces et des
dispositifs ayant les mêmes caractéristiques que les originaux.
- Avant d'utiliser des produits chimiques, lisez les instructions et suivez toutes les instructions
nécessaires pour le stockage, le transport et l'utilisation.
- Assurez-vous que le produit spécial est fourni aux réservoirs de stockage du produit antitartre, qui
doit être dosé pendant la production.
L'eau de produit purifiée produite dans la première heure de fonctionnement par un nouveau système
à membrane ne doit pas être envoyée dans des réservoirs de stockage.
Si l'installation d'osmose inverse est laissée hors tension pendant plus de 48 heures, les instructions
données dans la section "maintenance" doivent être suivies.
L'eau de produit épurée produite dans les dix premières minutes après chaque opération de
nettoyage ou d'entretien ne doit pas être envoyée dans des réservoirs de stockage.
Si vous avez terminé les connexions électriques et hydrauliques de toutes les pièces, vous pouvez
exécuter mise en service de l'usine d'osmose inverse. Aucune précaution particulière n'est requise si
l'appareil est laissé hors tension pendant moins de 48 heures. Suivez les procédures pour déterminer
ce qui doit être fait pendant des périodes plus longues et/ou ce qu'il faut faire lors de l'utilisation de
nouvelles membranes.
Les membranes ne doivent jamais être laissées hors de l'eau ou de la solution de stockage. Les
données obtenues lors de chaque opération de nettoyage ou de maintenance jusqu'au démarrage
initial constituent une partie essentielle du processus de démarrage.
Ces résultats décrivent les méthodes de paramétrage requises pour les opérations suivantes.
13
Avant de démarrer la machine pour la première fois, assurez-vous que la pompe à osmose tourne
dans le bon sens et ne fonctionnera pas à sec.
a) Si la source possède une station de prétraitement, rincez la plusieurs fois pour éliminer les
sédiments et autres contaminants.
b) Nettoyer, laver et rincer chaque ligne et chaque pièce installée avant les membranes
osmotiques avec de l'eau.
c) Assurez-vous qu'il n'y a pas d'agent oxydant (par exemple, l'hypochlorite de sodium) dans
l'eau d'alimentation.
Le chlore peut endommager les membranes et les plantes. Pour cette raison, vérifiez toujours l'eau
d'alimentation. L'eau d'alimentation ne doit jamais contenir de chlore libre.
14
k) Lorsque la pompe à osmose démarre, ouvrez lentement la vanne d'alimentation et augmentez
progressivement la
pression de l'eau d'alimentation.
m) Pour ajuster le recyclage, ouvrez la vanne de régulation du concentré jusqu'à ce que le débit
requis soit atteint. Ensuite, réajustez la vanne à pointeau dans la conduite de vidange si nécessaire.
o) Répétez les étapes des paragraphes « l » à « o » jusqu'à ce que les débits optimaux d'eau
pure, de concentré et de récupération soient atteints.
t) Les dispositifs de sécurité de contrôle doivent être actifs et opérationnels (par exemple,
simulation de fonctionnement et blocages de basse pression).
u) La ligne de production ne doit jamais être équipée d'une vanne ou d'un obstacle pour créer
une contre-pression.
AVERTISSEMENT:
La sortie de concentré de la machine ne doit JAMAIS être fermée ou partiellement fermée. Effectuez
toujours des vérifications périodiques du système. En cas de mauvais drainage ou en l'absence de
drainage, les membranes sont rapidement colmatées par les sels. Si tel est le cas, vous devrez
remplacer les membranes.
La section suivante comprend des instructions générales pour le nettoyage et l'entretien des
membranes d'osmose inverse. Les membranes doivent être complètement mouillées après chaque
15
arrêt. Ils peuvent être endommagés s'ils sont laissés secs.
S'il est nécessaire d'arrêter l'installation pendant plus de 48 heures, vous devez préparer la solution
de stockage et la mettre dans le circuit des membranes.
Le nettoyage d'un système d'osmose inverse commence généralement lorsque les conditions
suivantes sont réunies :
• Le taux de production d'eau est tombé en dessous de 15 – 20% de la valeur nominale sous
conditions standards,
La pression à l'entrée et à la sortie de la membrane doit être mesurée et enregistrée. Si les canaux
d'alimentation à l'intérieur de l'élément se bouchent, la pression différentielle augmentera.
Il sera utile de mesurer la température et la valeur Ph. avant et à chaque étape des procédures de
nettoyage/ entretien et d'en faire une habitude.
Si vous pensez que les composants doivent être soigneusement nettoyés, vous pouvez augmenter la
température. Cependant, ne pas dépasser 35°C pour un nettoyage acide et 40°C pour un nettoyage
basique.
Suivez toujours les consignes de sécurité et avant de lire tout désinfectant chimique, lisez
attentivement les bulletins de chimie.
Lors de la préparation des solutions de nettoyage ou de stockage, s'assurer que tous les produits
16
chimiques sont bien dissous et bien mélangés avant de faire circuler les solutions à travers les
membranes.
Il est recommandé de rincer les éléments avec de l'eau de bonne qualité sans chlore (température
minimale de 20°C) après le nettoyage. L'eau de perméation est recommandée. Cependant, vous
pouvez utiliser de l'eau d'alimentation pré-filtrée si nécessaire. Des précautions doivent être prises
pour opérer initialement à débit et pression réduits pour rincer la majeure partie de la solution de
nettoyage des éléments avant de reprendre les pressions et débits de fonctionnement normaux.
Malgré cette précaution, des produits chimiques de nettoyage seront présents du côté perméat après
le nettoyage. Par conséquent, le perméat doit être dévié vers la vidange pendant au moins 10
minutes ou jusqu'à ce que l'eau soit claire au démarrage après le nettoyage.
Cette section explique ce que vous devez faire pour préparer l'installation avant les opérations de
nettoyage/maintenance.
a)Ajustez les vannes sur l'installation d'osmose inverse comme suit :
b) Mettez le produit de nettoyage dans le réservoir CIP pour le mélanger à l'eau. Suivez toujours
les consignes de sécurité. En particulier, respecter scrupuleusement les consignes de sécurité
d'utilisation, de transport et de dilution.
c) Vidanger l'eau de traitement dans le réservoir RO CIP et les membranes de l'installation (ne
pas permettre la circulation vers le réservoir par la sortie de lavage) ; effectuer cette opération pour
éviter la dilution de la solution de nettoyage.
d) Une fois l'eau de traitement retirée, laissez le concentré et l'eau pure circuler dans le réservoir
en faisant fonctionner la pompe CIP à osmose et laissez la pompe en marche. La pression doit être
d'environ 3-4 bars.
e) La solution de nettoyage circulera pendant environ 60 minutes et restera dans une position
fixe pendant environ 3 heures. Ces procédures seront effectuées manuellement. (Assurez-vous que
la température ne dépasse pas 30°C pour un nettoyage acide et 40°C pour un nettoyage basique).
En cas de forte contamination, il peut y avoir des périodes plus longues (telles que 10 –
15 heures ou toute la nuit ; ce type de nettoyage intensif s'effectue en appuyant sur le bouton STOP
17
pour éteindre l'appareil puis en changeant la solution de nettoyage).
f) Vidanger la solution de nettoyage du réservoir et utiliser l'indicateur lumineux/bouton sur le
panneau pour actionner toutes les vannes et ouvrir manuellement la vanne électromagnétique pour le
processus de rinçage.
AVERTISSEMENT:
Ne pas envoyer le perméat dans des réservoirs de stockage pendant au moins 10 minutes après
toute procédure de nettoyage et d'entretien (ou même jusqu'à ce que les résidus de nettoyage aient
été complètement éliminés). Les périodes de compensation susmentionnées sont indicatives. Ces
délais peuvent varier en fonction du type et du volume de la pollution de l'application.
Cette section fournit les méthodes de stockage recommandées adaptées à l'eau à des températures
supérieures à 15°C. Si vous souhaitez laisser l'installation hors tension pendant plus de 48 heures,
vous devez effectuer les procédures suivantes :
1) Réglez les vannes comme indiqué précédemment aux paragraphes a à e de la section sur les
opérations de nettoyage.
4) Lorsque la circulation est terminée, appuyer sur le bouton STOP pour arrêter la pompe et
fermer les vannes d'entrée/sortie et fermer la vanne de sortie d'eau pure afin que les membranes
restent immergées dans la solution de stockage.
5) REMARQUE : Laisser la solution circuler pendant 15 minutes tous les trois/quatre jours en
vérifiant et en s'assurant que la valeur Ph. ne tombe pas en dessous de la valeur initiale en cas
d'inactivité pendant plus de 48 heures. Changez la solution à chaque fois si le pH descend en
dessous de la valeur initiale. Dans tous les cas, changez la solution une fois par mois.
6) Après les opérations de stockage, mettre les vannes en position de travail et effectuer un
lavage sous pression avant de redémarrer l'unité.
S'assurer que les paramètres de fonctionnement (par exemple débit, pression et conductivité) ne
changent pas de manière significative.
Vérifiez quotidiennement les manomètres et assurez-vous que le pressostat d'eau d'alimentation
18
fonctionne correctement.
Vérifier la valeur de chlore actif libre à l'entrée de l'installation ; il ne doit pas y avoir de chlore actif
libre à l'entrée du système.
Vérifier périodiquement qu'il n'y a pas de fuites d'eau ou de fuites dans le système de canalisations ;
Vérifier que les analyseurs, les alarmes et les sécurités sont fonctionnels.
Vérifier la zone mécanique d'étanchéité de la pompe pour s'assurer qu'il n'y a pas de fuites
importantes de fluide.
Enregistrez tous les tests, examens et interventions que vous avez effectués pour comparer avec des
données historiques et des tendances.
4.6.1 PROBLÈME
CAUSES POSSIBLES
La production de perméat est inférieure à la valeur nominale niveau
La conductivité du perméat est supérieure à la normale
La nécessité d'un nettoyage très fréquent. (plus que une fois par mois)
19
c) Le taux de récupération est élevé ; ajuster la récupération
soupape.
d) Les interconnexions de la membrane et les joints toriques peuvent être endommagés ; vérifier
/ remplacer
Le système s'est arrêté en raison d'une basse pression dans le ligne d'alimentation.
5) Panneau de commande
FONCTIONNEMENT PRINCIPAL
Lorsque l'alimentation est fournie à l'unité, les procédures suivantes auront lieu respectivement ;
La vanne normalement fermée s'ouvrira.
20
Le pressostat verra la pression d'alimentation et démarrera la pompe haute pression. (La pompe
démarrera avec un retard)
Lorsque l'eau remplissant les membranes s'écoule vers la production et l'évacuation, la pompe
doseuse antitartre activée par le panneau, fonctionnera conjointement avec la pompe haute pression
Après avoir fait fonctionner la pompe, le compteur de temps sur le panneau commencera à compter
le temps de fonctionnement.
Lorsque l'électricité est fournie au panneau, un autre dispositif qui est activé est le conductivimètre et
il commencera à afficher la conductivité instantanée de l'eau de production en fonction de la
température de l'eau.
6) Période de garantie
Le manuel d'instructions fournit des informations sur les paramètres de fonctionnement et les
garanties de fourniture. Le non-respect des instructions rendra les garanties nulles et non avenues.
La garantie de la membrane sera considérée comme nulle si une ou plusieurs des conditions
énoncées dans ce manuel ne sont pas remplies.
f) Les composés chimiques utilisés doivent être approuvés par ALDIYA ENERGY LLC.
g) En fonctionnement continu, le pH de l'eau d'alimentation doit être supérieur à 6 et inférieur à 8.
h) Il ne doit y avoir aucune croûte sur les membranes due à des erreurs dans le dosage de
l'antitartre.
i) Les membranes ne doivent pas être endommagées par des composés chimiques (par
21
exemple, des tensioactifs, des solvants, des huiles, huiles libres, lipides et polymères naturels de haut
poids moléculaire).
j) L'eau d'alimentation ne doit pas contenir d'agents oxydants, y compris, sans s'y limiter, le
chlore, l'ozone ou permanganate.
k) Comme pour toute procédure de fonctionnement et d'entretien dans l'ensemble du système,
des mesures appropriées contre la contamination microbiologique doivent être incluses dans le
processus de prétraitement avant le système de filtre à cartouche.
m) Pendant les périodes de nettoyage ou d'entretien, le pH des pièces doit être supérieur à 3 et
moins de 10.
n) Les membranes ne doivent pas être nettoyées ou mises en contact avec des tensioactifs non
ioniques ou cationiques, ou tout autre produit chimique non approuvé par AEW.
o) Le chlore libre ne doit jamais être présent à l'entrée de l'usine d'osmose inverse.
p) Toutes sortes d'interventions de réparation et de service doivent être demandées à AEW.
Toute tentative sans notre consentement ne sera pas accepté et les garanties du système seront
considérées comme nulles.
22
AEW ENGINEERING
aew.sarl@yahoo.com ou fax : +213 (0) 38 42 14 62
AEW ENGINEERING
Siège social : Cité du 5 juillets 1962, Bat A, RDC Coopérative el-imene, Annaba
Tél/fax : 213 38 42 14 62 Portables : 0770 95 45 79 / 0552 68 83 22
E-mail :aew.sarl @yahoo.com Facebook/ Algerian Expert Water
23
