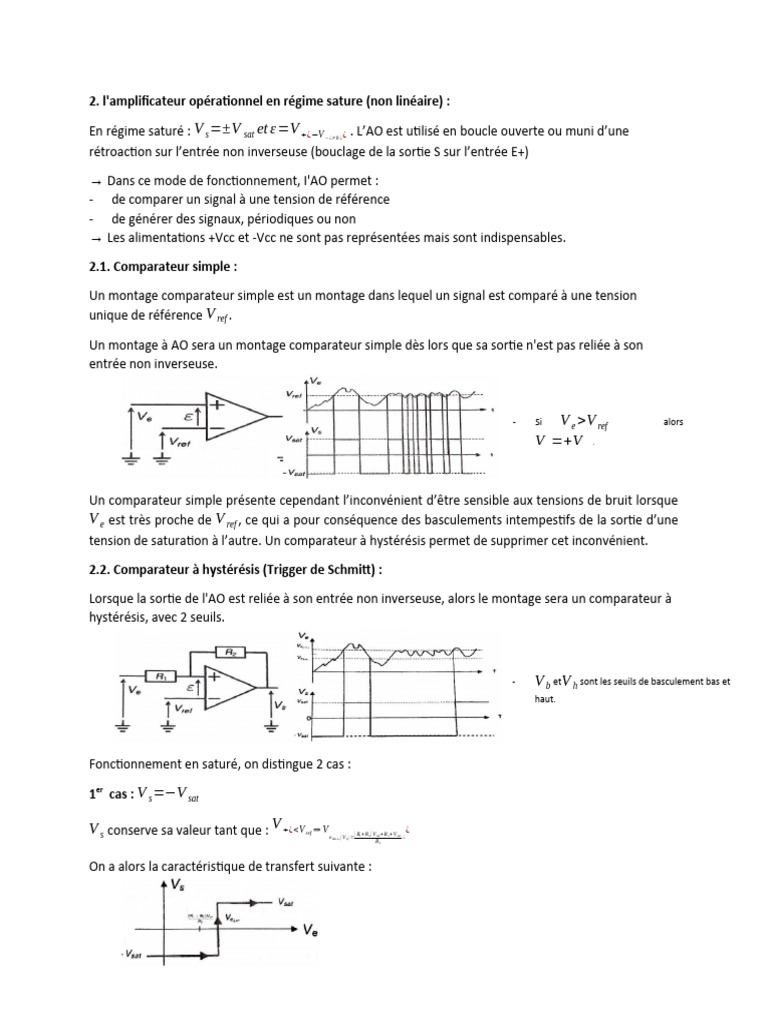

2.

l'amplificateur opérationnel en régime sature (non linéaire) :

En régime saturé : V s =±V sat et ε =V +¿−V ¿ . L’AO est utilisé en boucle ouverte ou muni d’une
−¿≠ 0 ¿

rétroaction sur l’entrée non inverseuse (bouclage de la sortie S sur l’entrée E+)

→ Dans ce mode de fonctionnement, I'AO permet :

- de comparer un signal à une tension de référence
- de générer des signaux, périodiques ou non
→ Les alimentations +Vcc et -Vcc ne sont pas représentées mais sont indispensables.
2.1. Comparateur simple :

Un montage comparateur simple est un montage dans lequel un signal est comparé à une tension
unique de référence V ref .

Un montage à AO sera un montage comparateur simple dès lors que sa sortie n'est pas reliée à son
entrée non inverseuse.

- Si V e >V ref alors

V s =+V sat

Un comparateur simple présente cependant l’inconvénient d’être sensible aux tensions de bruit lorsque
V e est très proche de V ref , ce qui a pour conséquence des basculements intempestifs de la sortie d’une
tension de saturation à l’autre. Un comparateur à hystérésis permet de supprimer cet inconvénient.

2.2. Comparateur à hystérésis (Trigger de Schmitt) :

Lorsque la sortie de l'AO est reliée à son entrée non inverseuse, alors le montage sera un comparateur à
hystérésis, avec 2 seuils.

- V b etV h sont les seuils de basculement bas et

haut.
- La bascule se fait toujours au second seuil.

Fonctionnement en saturé, on distingue 2 cas :

1er cas : V s =−V sat

V s conserve sa valeur tant que : V +¿<V ref ⇒V

e lim +¿ ( V h ) =
( R1 + R 2 ) V ref + R 1 + V sat
¿
¿
R2

On a alors la caractéristique de transfert suivante :

2ème cas : V s =+V sat

V s conserve sa valeur tant que : V +¿>V ref ⇒V

e lim −¿ (V b )=
( R 1 + R2 ) V ref −R1 + V sat
¿
¿
R2

On a alors la caractéristique de transfert suivante :

On obtient alors le cycle d’hystérésis suivant en superposant les deux courbes précédentes :

Intérêt du comparateur à hystérésis :

La comparaison d'un signal analogique par rapport à un seuil permet de convertir une grandeur
analogique en une grandeur logique Tout-Ou-Rien.

Si le signal est bruité, donc superposé à des variations à hautes fréquences de faible intensité, alors un
montage comparateur simple basculera plusieurs fois au franchissement du seuil.

Le montage comparateur à hystérésis permet de s'affranchir de ces bruits, en attendant

que le signal soit passé sous le seuil V b avant de changer le signe de la tension de sortie
Vs

2.3. Générateur de signaux carrés :

Couplage d'un trigger et d'un circuit RC :

Si V s =+V sat :

V C =V
Le condensateur se charge jusqu'à : elim + ¿ =
R1
V ¿
R1 +R2 sat

Si V s =−V sat :

V C =V
Le condensateur se décharge jusqu'à : elim −¿ =
−R 1
V ¿
R1+ R2 sat
Chronogrammes :
