Mr.

Nabil DAKHLI MR1-EESC ISIMed 2 novembre 2022

MINISTERE DE
L'ENSEIGNEMENT
SUPERIEUR Année Universitaire :
2022/2023
UNIVERSITE DE GABES
Semestre 1
Institut Supérieur de
l'Informatique de Médenine

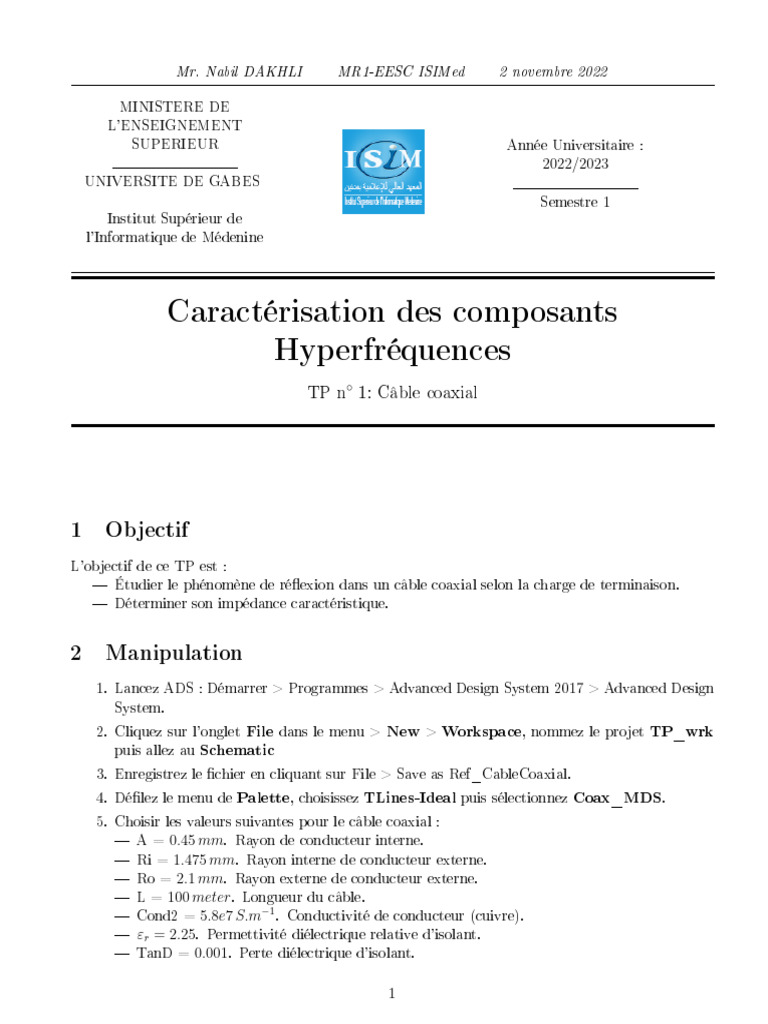

Caractérisation des composants

Hyperfréquences
TP n◦ 1: Câble coaxial

1 Objectif
L'objectif de ce TP est :
 Étudier le phénomène de réexion dans un câble coaxial selon la charge de terminaison.
 Déterminer son impédance caractéristique.

2 Manipulation
1. Lancez ADS : Démarrer > Programmes > Advanced Design System 2017 > Advanced Design
System.
File dans le menu > New > Workspace, nommez le projet TP_wrk
2. Cliquez sur l'onglet
puis allez auSchematic
3. Enregistrez le chier en cliquant sur File > Save as Ref_CableCoaxial.
4. Délez le menu de Palette, choisissez TLines-Ideal puis sélectionnez Coax_MDS.
5. Choisir les valeurs suivantes pour le câble coaxial :
 A = 0.45 mm. Rayon de conducteur interne.
 Ri = 1.475 mm. Rayon interne de conducteur externe.
 Ro = 2.1 mm. Rayon externe de conducteur externe.
 L = 100 meter. Longueur du câble.
 Cond2 = 5.8e7 S.m−1 . Conductivité de conducteur (cuivre).
 εr = 2.25. Permettivité diélectrique relative d'isolant.
 TanD = 0.001. Perte diélectrique d'isolant.

1
 6. Cliquez sur Insert Wire/Pin Label dans le menu principal d'ADS et écrivez V in dans Net
name à l'entrée du câble, puis V s à sa sortie, voir gure :

Figure 1  Câble coaxial.

7. Allez à Sources-Time Domain dans le menu de Palette et choisissez la source du signal

créneau Pulse.
8. Double-cliquez sur ce générateur d'impulsion puis entrez les valeurs suivantes :
 Vlow = 0 V . Tension minimale.
 Vhigh = 5 V . Tension maximale.
 Rise = 1 ns. Temps de montée.
 Fall = 1 ns. Temps de descente.
 Width = 200 ns. Largeur de l'impulsion.
 Period = 20 µs. Période de signal créneau.
9. Chercher la fréquence de signal f = 1
P eriod
.

f = .........Hz

10. Déterminer le rapport cyclique Rcyc sachant que Rcyc = W idth

P eriod

Rcyc = .........%

N.B : Le rapport cyclique doit être le plus faible possible pour que le générateur basse fréquence
peut être utilisé au lieu d'un générateur d'impulsion.
11. Ensuite, allez àLumped-Components R
puis sélectionnez deux résistors , tel que R1 = 50 Ω
est la résistance interne du génerateur, et R2 = r Ω est la résistance de charge.
12. Pour mesurer l'intensité du courant I , nous introduisons un ampermètre via le menu Probe
Components I-Probe
dans la Palette par le choix de la sonde , la nommez Iin.
13. Dans la Palette cliquez sur Simulation-Transient, mettre Trans et faire entrez les informa-
tions ci-dessous :

2
  StopTime = 5 µs
 MaxTimeStep = 0.1 µs
14. Allez Data Items dans la palette et choisir Vareqn. Double-cliquez sur cette icône et mettre
r = 50.

Figure 2  Circuit complet d'un câble coaxial.

15. Le coecient de réexion Γ(x) est donnée par la relation suivante :

Z(x) − ZC
Γ(x) =
Z(x) + ZC

16. Lancez la simulation.

17. Une fenêtre s'ouvre. Choisir Rectangular Plot
dans la palette. Dans Datasets and Equa-
tions, tracez V in et V s en fonction de temps (time) par le clique sur Add Vs à chaque fois.
18. L'amplitude du signal aller V in a été divisée par 2 par rapport au réglage initial. Comment
peut-on l'expliquer sachant que l'impédance caractéristique du câble est voisine de la résistance
interne du générateur d'impulsion.

V in = ..............................

19. Déterminer le temps τ mis par l'impulsion pour se propager jusqu'à l'extrémité de la ligne.

τ = .........s

20. Déterminer la vitesse de l'onde υ = Lτ .

υ = .............m.s−1

21. Comment s'appelle cette vitesse ?.........................................

3
 3.0

2.5

2.0

1.5
Vin
Vs

1.0

0.5

0.0

-0.5
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0

time, usec
Figure 3  Résultat de la simulation.

22. En déduire Γ(L).......

23. Le coecient d'atténuation α est donné par la formule − L1 × ln(V s/V in). Utilisez des mar-
queurs m1 et m2 dans la fenêtre du résultat de la simulation pour repérer les valeurs maximales
des tensions.
24. Dans la palette de cette fenêtre, cliquez sur Eqn Enter equation here :
. Dans écrire
List
alpha = −(1/100) ∗ ln(m2/m1). Retournez à la palette choisir l'icône , une fenêtre va
apparaître intitulée Plot Traces & Attributes Datasets and Equations
, délez et cliquez
sur Equations . Choisir dans ce cas alpha.
alpha = .............N p.m−1

25. Puisqu'il n'y a plus de réexion sur le câble, en déduire son impédance caractéristique :
ZC = ..... Ω. La ligne est dite adaptée.
Eqn
26. Dans la palette de cette fenêtre, cliquez sur Enter equation here :
. Dans écrire Zc =
List
V in/Iin. Retournez à la palette choisir l'icône Plot
, une fenêtre va apparaître intitulée
Traces & Attributes , délezDatasets and Equations Equations
et cliquez sur . Choisir
dans ce cas Zc.
Zc = .............Ω
27. Cherchez la capacitance et l'inductance linéiques C = 1/υ.ZC et L = ZC /υ
C = .............F.m−1
L = .............H.m−1

4
 Figure 4  Plot Traces & Attributes.

28. Vérier les valeurs de C et L par leurs formules suivantes :

2πε0 εr
C= = .............F.m−1
ln( Ri
A
)

µ0 Ri
L= . ln( ) = .............H.m−1
2π A
On donne ε0 = 8.854.10−12 F/m et µ0 = 4.π.10−7 H/m
29. Maintenant, nous choisissons r = 150 M Ω (un circuit ouvert). Refaire la simulation.
30. Tracez V in en fonction de temps.
31. Rappeler la valeur attendue du coecient de réexion Γ(L) et Γ(0) et la forme de l'onde totale.

Γ(L) = .......

32. Choisissons r = 1e − 7 Ω (un court-circuit). Refaire la simulation.

33. Tracez V in et V s en fonction de time.
34. Rappeler la valeur attendue du coecient de réexion Γ(L) et Γ(0) et la forme de l'onde totale.

Γ(L) = .......

35. Justier la disparition de l'impulsion V s.

36. Cliquez sur l'ongletFile dans le menu > New > Schematic.
37. Dans la case Cell tapez Z_CableCoaxial > puis appuyez sur Create Schematic.
38. Délez le menu de Palette, choisissez TLines-Ideal puis sélectionnez deux Coax. Reliez les
extrémités de chacun par une masse.

5
39. Choisir les valeurs suivantes pour le câble coaxial :
 Di = 2 × a. Diamètre de conducteur interne.
 Do = 2 × b. Diamètre externe de conducteur externe.
 L = ℓ. Longueur du câble.
 εr = 2.25. Permettivité diélectrique relative d'isolant.
 TanD = 0.001. Perte diélectrique d'isolant.
 Rho = 1. Résistivité de conducteur.
a, b et ℓ sont prises comme des variables.
Insert Wire/Pin Label
40. Cliquez sur dans le menu principal d'ADS et écrivez Z_ouvert
dans Net name à l'entrée de premier câble, puisZ_cc à l'entrée de deuxième câble, voir
gure :

Figure 5  Deux Câbles coaxiaux.

41. Allez à Sources-Frequency Domain dans le menu de Palette et choisissez la source du

I_AC
courant alternatif .
42. Cliquez sur ce générateur puis faire deux fois Ctrl + R pour faire tourner la èche de la
source vers le câble.
43. Double-cliquez sur ce générateur puis entrez les valeurs suivantes :
 Idc = 0 mA. Composante continue du signal.
 Iac = polar(1, 0) A. Amplitude (1 A) et phase (0 deg) du signal.
 Freq = 1 GHz . Fréquence du signal.
 I_Noise = 0 pA. Bruit.
44. Ensuite, allez àLumped-Components R
puis sélectionnez un résistor , tel que R1 = 1 M Ω,
ceci représente un circuit ouvert (grande impédance) pour le premier câble. Pour le deuxième
câble, nous court-circuitons par un ls (impédance nulle).
45. Dans la Palette cliquez sur Simulation-AC , mettreAC . DansFrequency , changezSweep
Type Single point
à . Ensuite,Prenez Frequency = 1 GHz .

6
46. Allez Data Items
dans la palette et choisir Vareqn
. Double-cliquez sur cette icône et mettre :
 b = 0.4
 a = b×rapport.
 rapport = 1. Rapport entre a et b.
 ℓ = 254. Longueur du câble.
Mettez le nom de variable dans Name
et sa valeur (ou son expression) dans , Variable Value
puis cliquez sur Add
, voir la gure suivante :

Figure 6  VarEqn.

47. Dans la Palette cliquez sur Simulation-AC

, mettre PARAMETER SWEEP. Double-
cliquez sur cette icône et mettre dans l'onglet : Sweep
 Parameter to sweep = rapport
 Start = 0.001.
 Stop = 0.9.
 Step-Size = 0.001.
 Num. of pts. = 900.
Allez dans l'onglet Simulations
et mettez . AC1
48. Dans la même Palette que précédemment, mettre MeasEqn
. Double-cliquez sur cette icône
et changez dans le menu de Parameter Entry Mode Value Name = Value
, en .
Allez dans l'onglet Meas[Repeated]
et changez X = 1.0 par Z_c = sqrt(Z_cc× Z_ouvert).
Ensuite, cliquez sur et Apply OK
.
49. Démontrer la formule précédente.
..........................................................................................................................................................
..........................................................................................................................................................
..........................................................................................................................................................
..........................................................................................................................................................

7
 ..........................................................................................................................................................
A la n, le schématique doit être comme ceci :

Figure 7  Schématique.

50. Lancez la simulation.

51. Une fenêtre s'ouvre. Choisir Eqn dans la palette. Entrez l'équation Z=60*sqrt(1/2.2)*ln(1/rapport).
52. Démontrer la formule donnée.
..........................................................................................................................................................
..........................................................................................................................................................
..........................................................................................................................................................
..........................................................................................................................................................
..........................................................................................................................................................

53. Choisir Rectangular Plot dans la palette. Dans de Z_CableCoaxial Datasets and Equa-
tions
, tracez Z_c en fonction du rapport par le clique sur . Changez à Add Vs Equations
de Datasets and Equations et tracez maintenant Z en fonction du rapport par le clique sur
Add Vs .

8
 Figure 8  Résultat de la simulation.

54. Déduire.
..........................................................................................................................................................
..........................................................................................................................................................
..........................................................................................................................................................
..........................................................................................................................................................
..........................................................................................................................................................
