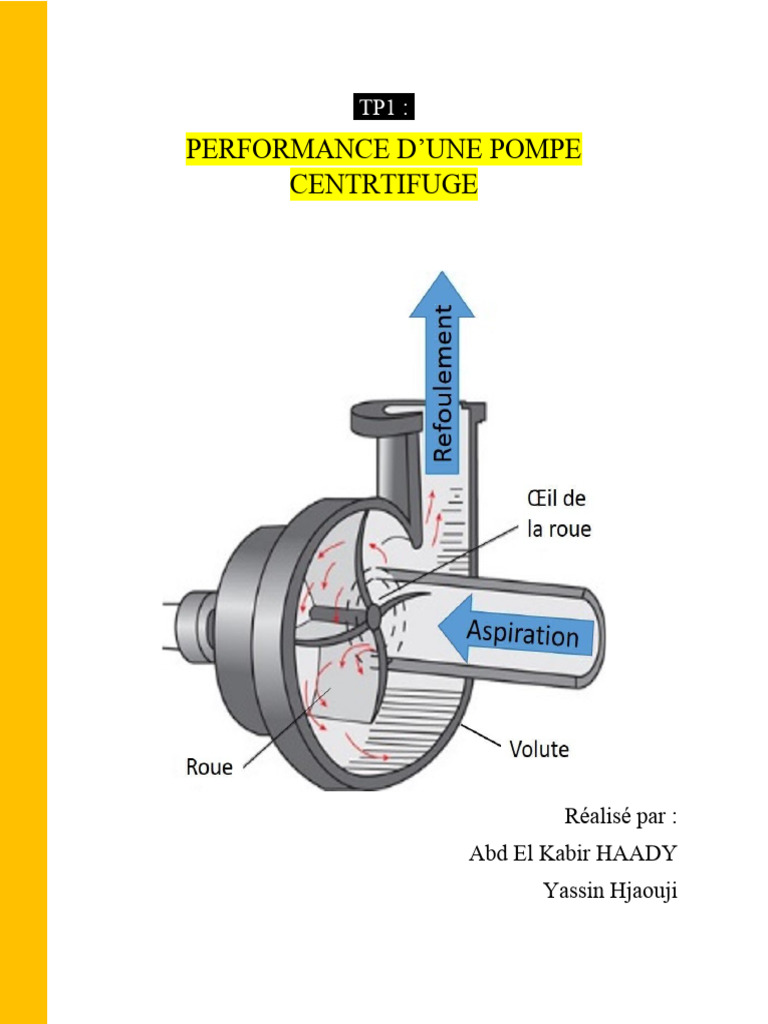

TP1 ::

PERFORMANCE D’UNE POMPE

CENTRTIFUGE

Réalisé par :
Abd El Kabir HAADY
Yassin Hjaouji
OBJECTIF :

L'objectif de cette manipulation consiste à familiariser l'étudiant

avec l'étude des performances et des caractéristiques d'une
pompe centrifuge en fonction de débit qui alimente le circuit
hydraulique ainsi que de comprendre l'importance et l'utilité de
la vitesse de rotation de la pompe.

II- Description du banc d’essai :

Ce banc d'essai est équipé de deux pompes centrifuges

identiques, chacune étant entraînée par un moteur électrique
indépendant (les caractéristiques de la pompe sont disponibles
en annexe). Le débit est mesuré à l'aide d'un débitmètre installé
sur la canalisation située en amont du montage. Des manomètres
sont utilisés pour mesurer les pressions d'eau à l'aspiration et au
refoulement de chaque pompe. Le système comprend également
plusieurs vannes placées sur les canalisations, permettant de
faire fonctionner une seule pompe à la fois, de les combiner en
parallèle ou en série
Les spécifications du banc hydraulique sont les suivantes :
 Diamètre des conduites d'aspiration : Øasp - 2.5 × 10² [m]
 Section des conduites d'aspiration : Sasp = 9.10 [m²]
 Diamètre des conduites de refoulement : Øref = 3.3 × 10⁻¹² [m]
 Section des conduites de refoulement : Serf = 9.10⁺ [m²]

La procédure à suivre :
1. Brancher la prise d'alimentation générale.
2. Mettre sous tension le système en appuyant sur le bouton vert "1"
pour faire fonctionner la pompe I seule ou sur le bouton vert "2"
pour faire fonctionner la pompe 2 seule. Lorsque cela est fait, le
voyant vert de mise sous tension s'allume.
3. Démarrer la pompe 1 ou 2 en utilisant les boutons tournants
Marche/Arrêt.
4. Pour arrêter l'installation, fermer toutes les vannes et mettre hors
tension la prise électrique.

III- Etude de la caractéristique d’une pompe centrifuge :

A une fréquence constante à 50 Hz, on fait varier le débit afin
d'effectuer d'autres séries de mesures. On remplit le tableau avec
nos mesures obtenues (Qv, Pasp, Pref,)

1. Les deux pompes en série :

Mesure Qv Pasp Pref ΔP Hmt N Phyd

1 1.6 -0.6 0.4 1 21.7 25 3.41

2 1.9 -0.6 0.4 1 35.7 30 6.65

3 2.25 -0.6 0.6 1.2 52.2 35 11.5

4 2.4 -0.6 0.6 1.2 63.4 38 14.9

 Qv (Débit) : [m³/s]

 Pasp (Pression d'aspiration) : [bar]

 Pref (Pression de refoulement) : [bar]

 ΔP (Différence de pression) : [bar]

 Hmt (Hauteur manométrique totale) : [(m)]

 Phyd (Puissance hydraulique) : [Watts (W.]

 Pabs (Puissance absorbée) : [ Watts (W)]

 Rendement : [en pourcentage, %]

1. Les deux pompes en parallèle :
Mesure Qv Pasp Pref ΔP Hmt N Phyd

1 1.1 -0.6 0.25 0.85 10.2 20 1.10

2 1.9 -0.6 0.2 0.8 35.7 30 6.65

3 2.15 -0.6 0.3 0.9 45.3 33 9.55

4 2.45 -0.6 0.6 1.2 59.6 37 14.3

 Qv (Débit) : [m³/s]

 Pasp (Pression d'aspiration) : [bar]

 Pref (Pression de refoulement) : [bar]

 ΔP (Différence de pression) : [bar]

 Hmt (Hauteur manométrique totale) : [(mCE)]

 Phyd (Puissance hydraulique) : [(kW.]

 Pabs (Puissance absorbée) : [(kW)]

 Rendement: [en pourcentage, %
