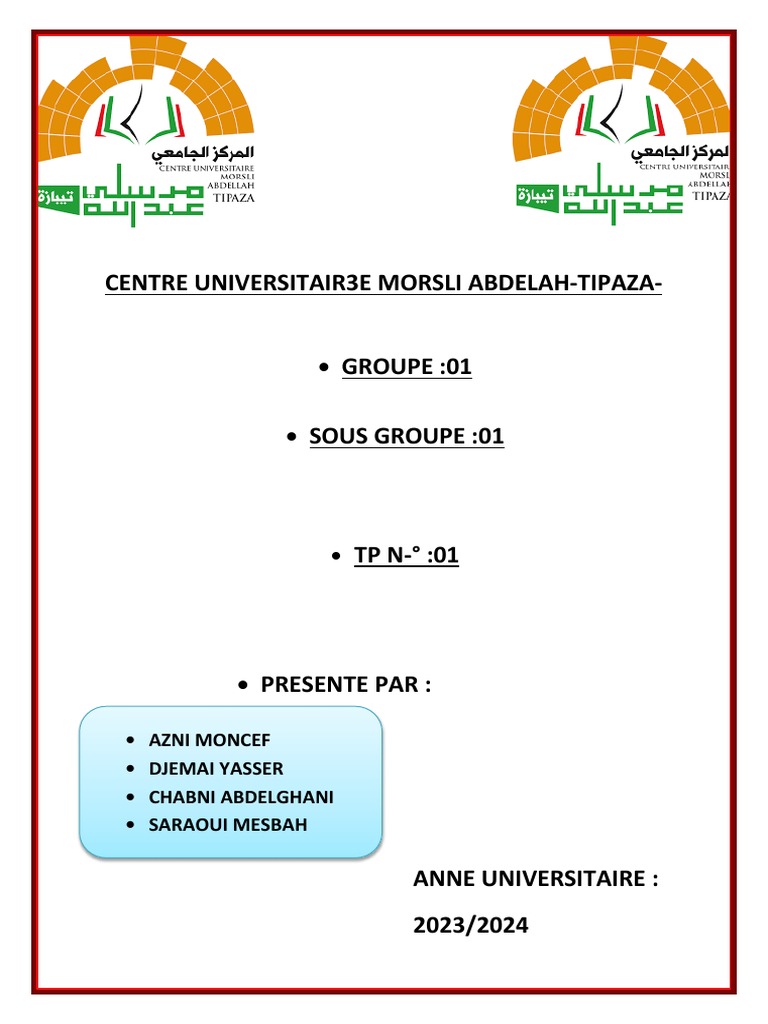

CENTRE UNIVERSITAIR3E MORSLI ABDELAH-TIPAZA-

 GROUPE :01

 SOUS GROUPE :01

 TP N-° :01

 PRESENTE PAR :

 AZNI MONCEF
 DJEMAI YASSER
 CHABNI ABDELGHANI
 SARAOUI MESBAH

ANNE UNIVERSITAIRE :
2023/2024
  _INTRODUCTION :

Le venturi est un appareil utilisé pour mesurer le débit d’une

conduite . Le fluide circulant dans la conduite passe dans un
convergent avant d’atteindre un col de section inférieure à celle
de la conduite . La vitesse de l’écoulement augmente dans ce
convergent . cette augmentation de vitesse correspond à une
diminution de pression, on peut déduire la valeur du débit de
l’écoulement. Après le col, le fluide passe dans un divergent où
il perd de sa vitesse et remonte en pression .

 DESCRIPTION DE L’APPAREIL :

La figure 1 est un schéma de l'appareil qui est fabriqué en

matériaux transparents. L'eau fournie par l'alimentation du
bane hydraulique arrive dans le venturi par un tuyau flexible.
Un autre tuyau flexible, branché après la vanne de commande,
conduit l'eau sortant de l'appareil au réservoir de mesure du
bane hydraulique. Des prises de pression piézométriques ont
été percées au niveau du convergent et du divergent du
venturi. Les prises de pression sont reliées à des tubes
manométriques verticaux, montés en face, graduées en mm.
Les tubes manométriques sont reliés entre eux à leurs
extrémités supérieures par un collecteur permettant de régler
la quantité d'air contenue dans l'appareil. Ce collecteur est
équipé d'une valve à l'une de ses extrémités. L'ensemble
constituant l'appareil: le venturi, les tubes manométriques, et
les règles graduées, est monté sur un support à pieds réglables.
qui permettent de mettre l'appareil à niveau.
 B

 PRINCIPE DE VENTURI :
Installé sur une canalisation et dans le cas d'un écoulement de fluide
incompressible (eau), le venturi peut être utilisé pour mesurer le
débit dans la conduite. Le fluide circulant dans la conduite passe dans
un convergent avant d'atteindre un col de section inférieure à celle
de la conduite. La vitesse de l'écoulement augmente dans ce
convergent. Cette augmentation de vitesse correspond par ailleurs à
une diminution de pression. En mesurant cette diminution de
pression Il est possible de déterminer la valeur du débit de
l'écoulement. Après le col, le fluide perd de sa vitesse et remonte en
pression.

 BUT DE TRAVAILE :
 étudier les caractéristique d’un venturi
 appliqué les notions fondamentales sur les écoulements
 comparer le débit mesurer avec le débit théorique
  PARTIE THEORIQUE :
utilsation de tube de venturi comme un
débimètre :

Da1=26mm Da2=16mm
Sa1=530,9mm2 Sa2=201,1mm2
 Equation de continuté :
Q=Va1*Sa1 =Va2*Sa2
on pose :
Va2= α*Va1

 Equation de bernoulli :

Pa1+

Pa1-Pa2= ( ) (1)
 Par la relation fondamentale de l’hydrostatique :
Pa1-Pa’=ρg(Za’-Za1)
Pa2-Pb’=ρg(Zb’-Za2)
Pa1-Pa2= (2)

1) Pa1-Pa2 = ( )

2) Pa1-Pa2=

½ ( )

Va1=√
( )

Qh

Q mesuré : correspend débit donné par le débit

métre

( )
  PARTIE EXPRIMENTALE


 ∆H=Ha1-Ha2

mm m = ×10-3

 va1=√
( )

 Qh
mm2 m2 =×10-6

essai 1 :

Va1=√ m/s
( )

Qh=0.334×530.9×10-6=0.000177m3/s
Qh=0.000177×103=0.177L/s
 Le débit Ha1 Ha2 Va1 Qh Qh cd
N-° mesuré par (mm) (mm) (m) (m/s) (m3/s) (L/s)
d'essai débimètre(L/
S)
1 0.166 330 296 0.034 0.334 0.000177 0.177 1.06
2 0.198 328 280 0.048 0.397 0.000210 0.21 1.06
3 0.253 324 248 0.076 0.499 0.000264 0.264 1.04
4 0.349 310 172 0.138 0.673 0.000357 0.357 1.02
5 0.365 306 154 0.152 0.706 0.000374 0.374 1.02
6 0.380 302 134 0.168 0.743 0.000394 0.394 1.03
7 0.398 298 116 0.182 0.773 0.000410 0.41 1.03
8 0.420 290 88 0.202 0.814 0.000432 0.431 1.02

1/La courbe Qmesuré= ƒ(Qh)

2/D’après le tableau, nous remarquons que Qmesuré est inferieure a

Qh .

La courbe est croissante strictement parceque dans l’expérience(Qm)

nous avons pris un fluide réel ,mais dans les calculs(Qh) nous avons
pris un fluide parfait.
3/En peut mesurer un débit dans laboratoire en absence d’un
débitmètre avec :

ona : va1=√
( )

Qh

Qm=

essai1 : cd =

essai2 : cd =

 conclusion :
D'après ce TP, on a vérifié le principe de Bernoulli, puis on étudié
l'évolution de la pression dans les tubes et on a calculé le facteur de
débit.
