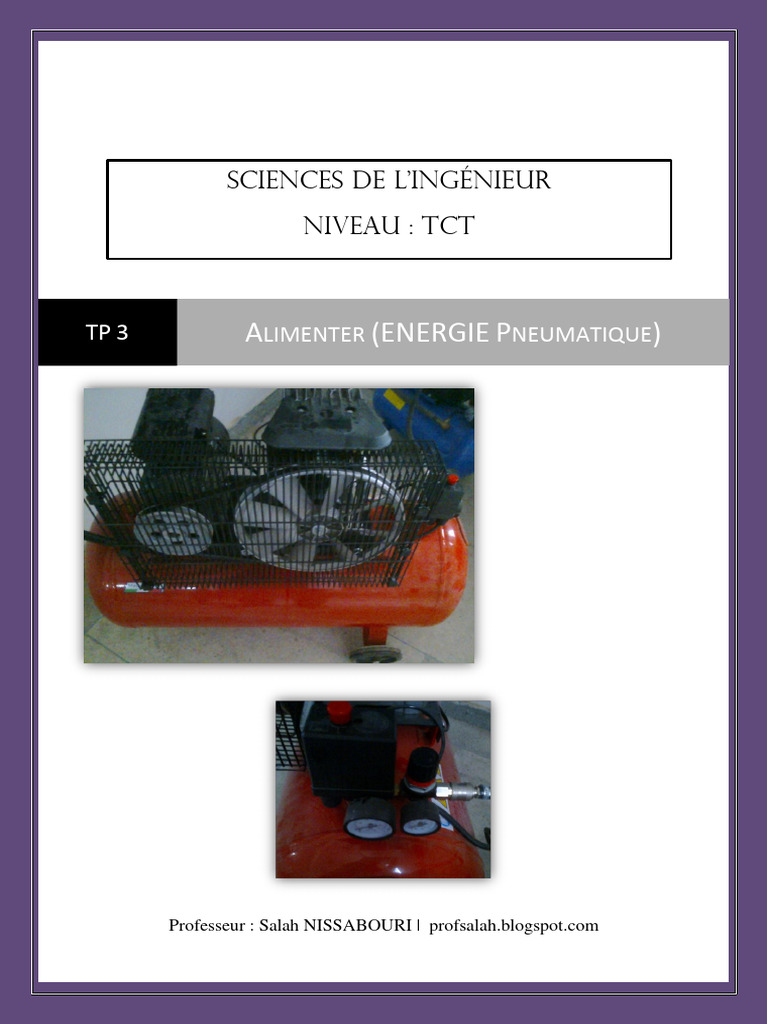

Sciences de l’Ingénieur

Niveau : TCT

TP 3 ALIMENTER (ENERGIE PNEUMATIQUE)

Professeur : Salah NISSABOURI | profsalah.blogspot.com

 1. Objectifs du TP :

L’objectif de ce TP est de permettre à l’élève de prendre connaissance du

compresseur comme étant une source de l’énergie pneumatique.

2. Déroulement du TP :

Dans ce TP, les élèves seront répartis en groupes de 5 personnes. Chaque groupe
rédige à la fin du TP un compte rendu. Le temps alloué pour toute l’activité est :
1H.

3. Mise en situation :

Le COMPRESSEUR est un système qui permet de comprimer l’air ambiant, il est

utilisé pour le gonflage de structures pneumatiques : pneus, piscines gonflables…
Dans l'industrie, les circuits d'air comprimé permettent d'alimenter des outils et des
automatismes, avec certains avantages :

o transport facile dans des conduites,

o propreté ;
o faible coût des composants ;
o grande robustesse.

4. Travail à faire :

Dans ce TP vous allez effectuer les tâches suivantes :

 Tâche 1 : Lire attentivement la description du compresseur, ensuite indiquer les

noms des composants du compresseur sur les deux images.
 Tâche 2 : Suivre l’explication du professeur, et rédiger le mode d’emploi du
compresseur.
 Tâche 3 : Elaborer l’outil : bête à cornes du compresseur ainsi que le SADT A-0.
 Tâche 4 : Rédiger une conclusion : résumé des tâches, résultats, et les difficultés
que vous avez rencontrées.

TP3 : ALIMENTER EN ENERGIE :COMPRESSEUR PNEUMATIQUE Page 1

 Tâche 1 :

 Description du compresseur :

Un compresseur a besoin :

o Moteur électrique qui permet de générer un mouvement de rotation

nécessaire pour comprimé l’air ambiant,
o Réservoir pour stocker l’air comprimé,
o Deux manomètres :
 Le gauche permet d’indiquer la pression à la sortie du
compresseur ;
 Le droit permet d’indiquer la pression à la sortie du réservoir.
o Bouton de mise en marche,
o Détendeur qui permet de régler la pression prise.

1.

2.

3.

4.

5.

7. 6.

TP3 : ALIMENTER EN ENERGIE :COMPRESSEUR PNEUMATIQUE Page 2

 Tâche 2 :

Mode Emploi du compresseur :

 Vérification avant de mettre en marche le compresseur

Avant de brancher la prise du réseau, fermer la purge en bas du réservoir.
 Mettre en marche le compresseur :
Tirer le bouton en haut pour démarrer le compresseur
 Réglage de pression
Tourner le détendeur pour pouvoir régler la valeur de la pression
souhaitée.
