FORMATION

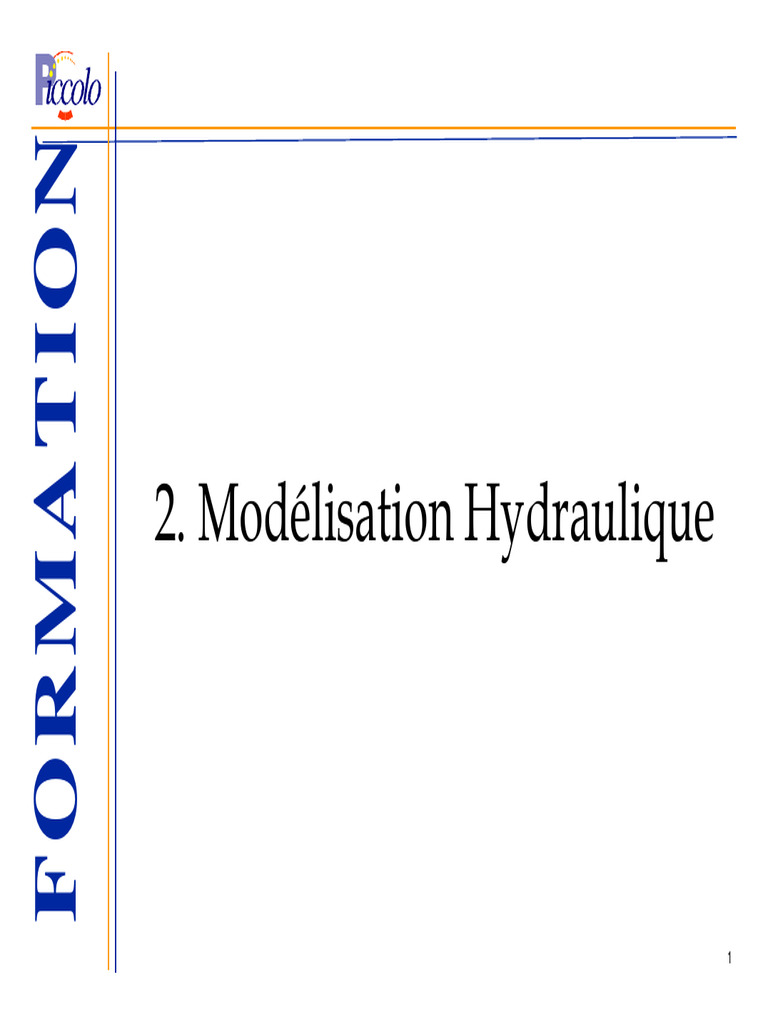

2. Modélisation Hydraulique

1
FORMATION 1. Définition du modèle

Un modèle de réseau d’alimentation en eau potable est

décrit sous Piccolo comme étant un ensemble
d’éléments physiques le tout est soumis à des
conditions conjoncturelles

 Description physique --> Données Structurelles

 Condition de Fonctionnement --> données
opérationnelles et dynamiques

2
 2. Description physique du réseau
FORMATION
“réservoir” (source ou réservoir )

Les “Réservoirs” sont des sources

de pressions (sources, réservoirs..)
“arcs”
et de débit.
(pompe)

“arcs”
(tuyau) “réservoir”

Les “arcs” représentent des canalisations

mais aussi différents types d'appareils
hydrauliques

noeud
Injection ou noeud
consommation Les “noeuds” représentent les extrémités des arcs, le
support des consommateurs et poteaux incendie, les
points de connexion des réservoirs, le support des
coordonnées graphiques planaires.

3
 2.1. Arcs :
FORMATION
• Par défaut, les arcs sont ”ouvert”,
mais l'utilisateur peut les fermer • Par convention :
( ils seront alors ignorés au cours ⇒ le débit est positif s'il va du noeud
du calcul) initial au noeud final
⇒ le débit est négatif s'il va du noeud
NI final au noeud initial

m é
Fer Q
>0

NF

NF zone 1
TU zone 2
YA
• Un arcs est défini par 2 noeuds, U1 • On peut également leur associer un "nom de
orienté du noeud initial (NI) au famille" appelé zone, sous la forme d’un autre
noeud final (NF) et numéroté grâce identifiant alphanumérique de 12 caractères,
à un identifiant ID de 12 caractères ainsi qu’un « commentaire » sous la forme
alphanumérique. d’une chaîne d’au plus 24 caractères.
NI

• Chaque type d'arc (tuyau, vanne, pompe ...) est décrit par des caractéristiques qui lient les débits aux pertes de charge
• Les pertes de charges singulières sont décrites par la donnée d’un diamètre et des singularités.

4
 2.1.1. Arcs : Tuyaux
FORMATION Un tuyau est une conduite normale présentant une loi de perte de
charge linéaire à laquelle peut se rajouter des pertes de charges
singulières.
Diamètre

Matériau, rugosité, facteur C

Longueur

Les données structurelles nécessaires à la description

d'un tuyau sont :

 Diamètre (nominal ou réel)

 Longueur
 matériau, rugosité ou facteur C
 Coeff. de friction K (option) ou PCS

 Noeud Initial et final (orientation est arbitraire)

 Numéro d'arcs
 nom (option)
 zone (option)
L'utilisateur peut définir :
1. Une Table des Matériaux en fonction de leur
rugosité ou du facteur C.
2. Une Table de Diamètre Nominal en fonction de
leur diamètre.

Il n'y a pas de corrélation entre les coordonnées des noeuds
initiaux et finaux, et la longueur du tuyau.

5
 2.1.2. Arcs : vannes
FORMATION
Clapets Diaphragmes (ou perte de charge)
Un clapet est une conduite anti-retour qui évite le Le diaphragme a pour rôle de créer une perte de
retour de l'eau, c'est à dire qui laisse passer le flot
charge afin d'éviter les surpressions en un point du
dans un seul sens qui va du noeud initial au noeud
réseau (un point bas, l'arrivée du réservoir ...)
final.
Il permet aussi de modéliser une singularité (tuyère,
vanne figée, ...)
H1 H2

La perte de charge est proportionnelle au acrré du

débit.

Ni Nf
H1 > H2 => Q > 0 ∆H=RH Q2
H1 ≤ H2 => Q=0 (fermé)

 Numéro  Numéro
 Noeud Initial (amont)  Noeud Initial
 Noeud Final (aval)  Noeud Final
 nom (option)  nom (option)
 zone (option)  zone (option)

 Diamètre  Diamètre
 Coefficient de Friction K (option)  Coefficient de Friction K (option)

6

FORMATION
Vannes tout-ou-rien VTOR
Ce type d’élément permet de représenter dans un
modèle les vannes ayant une position stratégique.
2.1.3. Arcs : vannes
Robinets-Vannes
Il s’agit d’une vanne dont la fermeture est progressive
contrairement à la vanne tout-ou-rien.

Exemples : Cet appareil crée une perte de charge singulière suivant une loi
• isoler un secteur suite à des travaux de coefficient de friction en fonction du degré de fermeture de
• réaliser des mesures sur le réseau l’appareil.
• alimenter un secteur en cas d'incendie
L’utilisateur peut choisir une des trois courbes proposées par
Piccolo ou en créer une nouvelle :
• Papillon
• Boisseau
• Opercule

(Pour plus de détails sur les courbes proposées, se référer au Manuel

de Référence PICCOLO)

 Numéro
 Noeud Initial
 Noeud Final
 nom (option)
 zone (option)  Numéro
 Noeud Initial / Final
 Diamètre  nom / zone (option)
Coeff. de Friction K (option)
 Diamètre
 Etat (ouvert/fermé)  courbe de Friction K/degré d'ouverture

 degré d'ouverture

7
 2.1.4. Arcs : pompes
FORMATION Le rôle d'une pompe est d'assurer le refoulement de l'eau dans le réseau

La modélisation de cet appareil se fait à travers une loi débit-HMT particulière définie par des couples de points
(Q, H) entrés par débit croissant
La courbe de débit-HMT décrite est celle d'un groupe, à la vitesse nominale (Ro).
• Pour les pompes à vitesse variable, la courbe (Qi, Hi) à une vitesse différente
(Ri),
HMT
est déduite des paramètres nominaux initiaux (Qo, Ho) par la transformation de
similitude.
Ri
• Pour modéliser une usine comportant des groupes de caractéristiques identiques
(différentes), on définira un (plusieurs) arc(s) avec "nombre de groupes
Ro
maximum" NG > 1 (NG = 1) placés en parallèle.
Transformation de Rateau
Qi=Qo(Ri/Ro)
Hi=Ho(Ri/Ro)2

Il faut au moins trois couple de Débit

points (Q,H) dans l'ordre du débit Ni Nf
croissant.
 Numéro
 Noeud Initial / final
 nom / zone (options)

Attention : Une pompe a besoin d'une source
d'alimentation pour fonctionner ( réservoir,  Nombre de groupe maximal
référence de pression, injection...)  Vitesse Nominale (option)
 Courbe de débit-HMT
 Valeur de rendement ou courbe débit/rendement (option)

 Nombre groupe en marche

 Vitesse de rotation (option)
8
 2.1.5. Arcs : Régulateurs de débit VTCM
FORMATION Un régulateur de débit est une vanne qui impose un débit de
consigne donné dans un sens précis (du noeud initial vers le
noeud final), en produisant la perte de charge adéquate.

Le fonctionnement de cet appareil consiste à ne laisser passer

que le débit de consigne, si la charge à l'amont est suffisante.
Sinon, soit la vanne est grande ouverte avec un débit positif
inférieur au débit de consigne, soit la vanne est fermée si la
charge amont est inférieure à la charge aval.

Q ∆H ≤ 0 <=> Q=0 (fermé)

∆H = RH Q2 > 0 <=> 0< Q < Qc (diaphragme)
∆H > RH Qc2 <=> 0 < Q = Qc (en service)
Ni Nf

 Numéro
 Noeud Initial / final
 nom / zone (option)

 Diamètre
 Coefficient de Friction K au degré d'ouverture maximal (option)
 Débit de consigne

Une donnée conjoncturelle peut être associée au régulateur de débit :

 le % du débit de consigne a prendre en compte

9
 2.1.6. Arcs : Régulateur de pression
FORMATION Le régulateur de pression est un appareil qui impose une pression
donnée en un noeud du réseau. Trois type d'appareils :

Les stabilisateurs amont utilisés généralement pour maintenir la pression à

l'amont du stabilisateur ce qui nécessite une réadaptation du fonctionnement
de tous les appareils qui ont généré cette pression. Si l'énergie suffisante n'est
Ni Nf pas disponible alors l'appareil est fermé.

Les stabilisateurs aval utilisés pour protéger le réseau à l’aval du stabilisateur

en imposant une pression fixe inférieure. Si l'énergie suffisante n'est pas
disponible alors l'appareil se comporte comme une résistance singulière.
Ni Nf

Les surpresseurs utilisés pour modéliser une pompe en ligne fonctionnant à

une HMT fixe. Autrement dit, c’est une pompe qui adapte sa vitesse de rotation
une consigne HMT donnée.
Ni Nf HMT courbe pompe
classique

courbe
surpresseur
 Numéro
 Noeud Initial / final charge de
consigne
 nom / zone (option)

 Diamètre Q
 Coefficient de Friction K au degré d'ouverture maximal (option)
 Charge de consigne
10
 2.1.7. Arcs : Brise-charge
FORMATION
Le fonctionnement d'un brise-charge dans Piccolo est proche de celui d'une
pompe inversée.

Le brise-charge est un appareil qui possède les caractéristiques suivantes :

Ni Nf • débit positif ou nul du noeud initial au noeud final (c'est-à-dire qu'il se
comporte comme un clapet)
• perte de charge à débit positif, soit constante, soit suivant une courbe débit-
perte de charge

 Numéro
 Noeud Initial / final
 nom / zone (option)

 Diamètre
 la perte de charge imposée ou courbe Débit-Perte de Charge

11
FORMATION 2.2.1. Réservoirs : généralités
Les réservoirs constituent des sources de pression et de débit du réseau
Il y a5 types de réservoirs :

Les références de pression (source de pression constante ou modulable par l’utilisateur)

• pour modéliser les plans d'eau, les nappes, les bâches, etc.....
• volume infini
• dans une étude dynamique le comportement dans le temps peut être défini par l’utilisateur
pour modéliser l’abattement des nappes

T^te alimenté par le bas

Tampon alimenté par le bas Ce type de réservoir a la particularité
Un réservoir tampon est un d'être alimenté par le bas à partir du
réservoir dont le remplissage et noeud et de se vider par un autre
la vidange se font par la même noeud, les retours étant empêchés
canalisation par des clapets. Celui de la vidange
peut être inhibé

Tampon alimenté par le haut

Ce type de réservoir est Tête alimenté par le haut
alimenté par surverse et se vide Ce type de réservoir comprend
par le bas. Les deux comme le précédent un noeud de
canalisations sont raccordées au vidange et un noeud de remplissage
même noeud et sont munies mais par surverse
d'un clapet anti-retour

12
FORMATION 2.2.2. Réservoirs :
Autres points :
Au remplissage, lorsque le niveau d’eau atteint le trop  Type (référence de pression , tampon etc...)
plein, il peut y avoir :
 Noeud de connexion
⇒ Débordement (option par défaut) : débordement et perte d’eau
(débordement par trop-plein) , la charge reste égale à la côte  Noeud de vidange
trop plein.
 L'altitude du radier
⇒ Surpression : le remplissage du réservoir est isolé du réseau
(fermeture du robinet flotteur)  L'altitude au trop plein

A la vidange, lorsque le niveau atteint le radier :  Volume

⇒ Normal (option par défaut) : le réservoir reste connecté, et le  Courbe hauteur /volume (option)
débit manquant pour maintenir le niveau au radier est
 mode de remplissage
produit par une ressource fictive mobilisée à cet effet, la
charge reste égale à la hauteur radier.  mode de vidange
⇒ Dépression : le réservoir est isolé du reste du réseau.

Pour plus de détails sur les changements d'état au niveau des réservoirs, se référer
au Guide Modélisation PICCOLO, Chapitre 4, § 2.2 Les réservoirs.

13
FORMATION 2.3. Noeuds :

 Données de consommation
 un ou plusieurs codes de consommateur
 Positive : l'eau sort du système
 Négative : injection, l'eau rentre dans le système

Extrémités d'arcs point de connexion de

réservoir
 Numéro
 Abscisse
 Ordonnées
 Altitude
 Nom (option)
 Zone (option)

14
FORMATION 3. Données conjoncturelles :
Elles décrivent l’état ou les variations d’état du réseau.
 Données opérationnelles : elles ne sont utilisées qu’en régime statique pour décrire l’état du système à un instant donné

Par exemple :

Ni Nf Ni Nf

Vanne ouverte/fermée Niveau d'eau charge de consigne Nombre de groupe de

Degré d'ouverture pompes en marche
(robinet-vanne)

15
FORMATION  Données Dynamiques : elles nécessitent la définition de périodes ou pas de temps (voir § ci-dessous) et concernent le
fonctionnement du réseau pour chaque période ; elles sont présentés sous forme de tables par
pas de temps, ou horodatées.

 Modulation des consommations

 Tables de marche des pompes et vannes
 Tables des consignes des régulateurs de pression, débit...
 Table de variation des niveaux des références de pression
(rabattement des nappes)

16
FORMATION  Données de Régulation : elles décrivent les consignes de fonctionnement pour les pompes et VTOR asservies à des
niveaux de réservoir ou à des niveaux de pression. Les asservissements sur niveau de réservoir
ne sont utilisés qu’en dynamique.

17
FORMATION Période ou c’est la première donnée nécessaire à la définition d’un modèle dynamique. Elles sont les subdivisions
pas de temps : temporelles de la durée représentée. Elles peuvent être de durée égale (ex: 24 périodes de 1h) ou
variable.

Tranches (option) : Elles permettent de définir des données de régulation en fonction des tarifs électriques par exemple.

18
FORMATION 4. Consommation
Consommation nominale
CS 1
• par code (domestique, industrielle ...)
CS 2
• par noeud

Rendement :
Compris entre 0 et 1, c’est le rapport volume comptabilisé / Noeud
volume produit
CS 4
Global :
Il permet de prendre en compte les variation à grande échelle CS 3
telle que la consommation d’un jour de pointe, d’une heure CS i : consommation nominale (ou spécifique)
creuse...
CC : consommation courante
Coefficient spécifique :
Agissant cette fois-ci à l’échelle du code de consommateur (1
par code consommateur)

Simulation statique
Simulation dynamique

Modulation

global × coefi
CC noeud
i = CS noeud
i ×
rendement

CS : données structurelles ∑ CS inoeud x global x coef i x modulation

Modulation : données dynamique CC noeud,t = i
rendement

Option : Dépendance consommation / pression
Si ce module est activé, la consommation est servie si la pression est
suffisante, sinon, la consommation est réduite et Piccolo calcul et
affiche la consommation non servie 19
