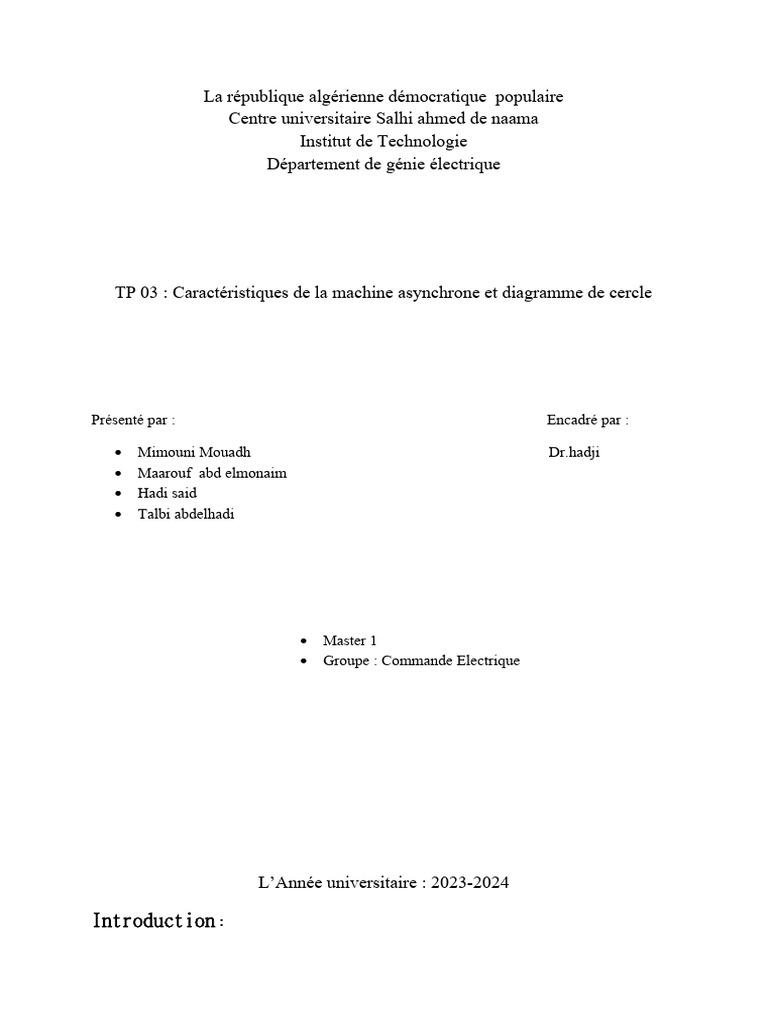

La république algérienne démocratique populaire

Centre universitaire Salhi ahmed de naama

Institut de Technologie
Département de génie électrique

TP 03 : Caractéristiques de la machine asynchrone et diagramme de cercle

Présenté par : Encadré par :

 Mimouni Mouadh Dr.hadji

 Maarouf abd elmonaim
 Hadi said
 Talbi abdelhadi

 Master 1
 Groupe : Commande Electrique

L’Année universitaire : 2023-2024

Introduction :
 Les machines asynchrones sont des machines électriques à courant alternatif .
Ce sont des machines permettant de transformer l’énergie électrique en énergie
mécanique dans les cas d’un fonctionnement «moteur » .Le terne asynchrone
vient du fait que la vitesse de rotation du rotor n’est pas fixée par la fréquence
des courants qui traverse la stator .

Objectifs :
 Modélisation et Etudier le moteur à induction
 Etude le fonctionnement à vide de ce moteur
 Lire la plaque signalétique

Schéma de simulation :

Schéma de simulation de machine asynchrone

Travail demandé :
3.1 Choisi le bloc de la machine à rotor bobinie (dans le schémas de simulation
3.2 Dans un tableau relever les caracterstiques de la plaque signalétique du
moteur
Tonsion rms : 400v F=50hz Rs=0.5968hom
Ls=0.00034 Rr=0.5968hom Lr=0.005473

3.3 Relever les caractérstique de Pn =1.84e+04(VA)

3.4 le rotore de la machine asynchrone peut étre bobiné ou à cage . les
caractirstiques des bobinages rotoriques

Tonsion rms : 400v F=50hz Rs=0.5968hom

Ls=0.00034 Rr=0.6258hom Lr=0.005473

3.1 Essais du moteur à vide :

COS φ 0 Ω0 N0(tr/min) Iarms(A) Pa0(W) Qa0(Var) Cem0(N.m) ŋ0
(rad/min
)
0.06323 157 1500 28.97 899.1 1.41e+04 0.9229 64.98

 Interprétation : L'analyse de ces grandeurs à vide permet de comprendre le

comportement de la machine dans des conditions idéales, sans charge
mécanique. Cela peut être utile pour évaluer l'efficacité énergétique, le
facteur de puissance et d'autres caractéristiques de performance de la
machine asynchrone. Cependant, il est important de noter que ces
paramètres peuvent varier en fonction des spécifications de la machine et
des conditions de fonctionnement spécifiques.

 Visailiser les graphes :

La vitesse de rotation à vide de moteur en tr/min
Le courant de la ligne Ia

Le courant statorique de phase A

Le couple électromagnétiques à vide Cem(n.m)

 Comparé entre le courant de la ligne et le courant de phase a absorbé par

la machine et courant statorique Ia : C’est le méme valeur 28.97A
 Le couple de démarage n’est pas fixe varaible
Conclusion :
En conclusion, une machine asynchrone avec un rotor à cage d'écureuil est un
type courant de moteur électrique utilisé dans diverses applications industrielles.
Lorsqu'elle fonctionne à vide (c'est-à-dire sans charge mécanique), plusieurs
grandeurs sont observées pour évaluer son comportement. Cela inclut la tension
à vide, le courant à vide, la puissance active et réactive à vide, ainsi que le
facteur de puissance à vide.

Analyser ces grandeurs à vide permet de comprendre le rendement énergétique,

la qualité de la puissance et d'autres aspects de la performance de la machine.
Ces machines sont appréciées pour leur simplicité, leur fiabilité et leur
robustesse, les rendant adaptées à une variété d'applications industrielles où un
fonctionnement à vitesse variable est acceptable. Il est important de noter que
ces paramètres peuvent varier en fonction des spécifications de la machine et des
conditions opérationnelles spécifiques.
