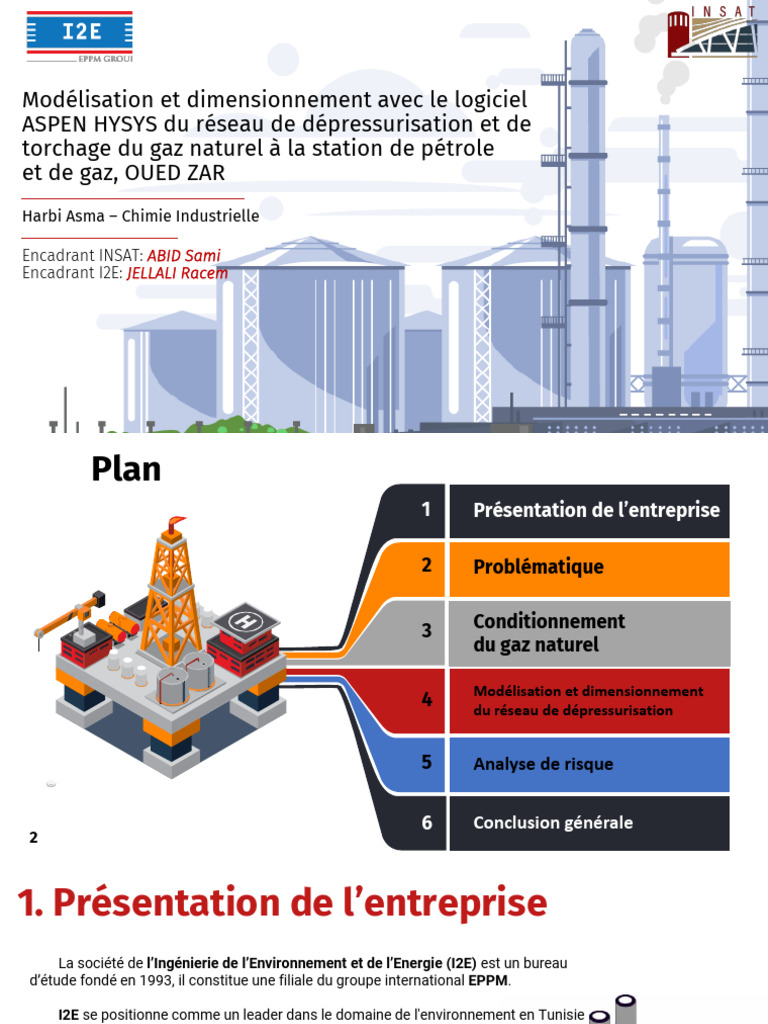

2 Problématique
3 Conditionnement
du gaz naturel
Modélisation et dimensionnement
4 du réseau de dépressurisation
5 Analyse de risque
6 Conclusion générale
2
1. Présentation de l’entreprise
La société de l’Ingénierie de l’Environnement et de l’Energie (I2E) est un bureau
d’étude fondé en 1993, il constitue une filiale du groupe international EPPM.
Domaines d’expérience
Réglementation environnementale
3
2.Problèmatique
L’unité de déshydratation ne dispose d’aucun plan
de préparation aux situations d'urgence.
4
3. Conditionnement du gaz naturel
Présence de composés
2ème source non-hydrocarbures tels
d'énergie mondiale que l’eau, 𝑁2 𝑒𝑡 𝐶𝑂2 .
Le gaz naturel
C’est un mélange
d’hydrocarbures Inflammable, explosif
intrinsèquement et non toxique.
constitué de méthane.
5
Méthodes de conditionnement
du gaz naturel
Elimination
Déshydratation d’hydrocarbures
Adoucissement
Arrivée du
gaz naturel Gaz naturel
conditionné
6
Fraction molaire
0,38%
1,71%
4,67%
Méthane
13,82%
Ethane
Propane
i-butane
12,73% 61,91%
n-butane
H2O
7
Unité de déshydratation du Gaz à la
station Oued Zar
Gaz sec
Déshydratation du gaz
Gaz naturel naturel par TEG* * Le triéthylèneglycol (TEG) est le plus
humide utilisé pour :
• Sa forte affinité pour l’eau
• Sa stabilité chimique
• Son faible coût
Elimination
d’eau
Le glycol, en traversant les plateaux de la colonne
à contre courant, absorbe l’eau.
8
Logiciel de simulation
9
Unité de déshydratation
du gaz naturel
Haute pression
Basse pression
10
Résultats de la simulation
• Le gaz à la sortie de la colonne de déshydratation est complétement
dépouillé de l’eau.
• Le TEG à la sortie de la colonne de régénération a une composition
similaire au TEG injecté à la colonne de déshydratation. Le recyclage
permet de récupérer toute la quantité du déssicant.
• Cette unité de conditionnement du gaz naturel permet la
production de 83045,8 Baril/jour de gaz sec.
11
4. Modélisation et dimensionnement du réseau de
torchage
Normes adoptées :
Logiciel utilisé
• L’utilité « Blowdown » de Aspen HYSYS (V10.0)
12
Causes de surpression
Feu externe
Sur-remplissage
Explosion interne
Défaillance des
utilités
13
Généralités
Les principales méthodes pour prévenir et limiter les dégâts
des incidents liés à la surpression sont les dispositifs d'isolement et
d’évacuation.
Il s’agit principalement des systèmes d’arrêt d’urgence et des
systèmes de dépressurisation.
14
Ligne de dépressurisation
Collecteur de liquide
de purge
15 Drainage
Etat actuel de la station
Une torchère est installée avec les
caractéristiques suivantes:
Vanne de
2 vannes d’arrêt
Blowdown Flare Header Flare Stack
d’urgence SDV Elle sera directement Un collecteur de torche Un fut de torche ayant
connectées ayant un diamètre de un diamètre de 16”
Elles doivent être à la colonne de 16” et une longueur de et une longueur de
connectées en amont déshydratation. 200 mètres. 10 mètres.
et en aval de la section
sous haute pression.
16
Normes
Orifice
de restriction
Flare Header
Équipement
sous pression
18
Dimensionnement
Contrainte Valeur
Équipement Diamètre
De la durée de décharge
Température min de l’air ambiant 47°C Température min de l’air ambiant 10°C
Température min du gaz naturel 20°C Température min du gaz naturel 10°C
160 10
140 5
Température (°C)
120
TEMPERATURE (°C)
0
0 2 4 6 8 10 12 14 20 30 40 50 60 90 120 150 180 210 240
100 -5
80 -10
60 -15
40 -20
20 -25
0 -30 TEMPS (S)
• Rho*V2 a une valeur maximale de 20 000 Pa • Rho*V² a une valeur maximale de 0,3734 Pa
23
Conclusion
Pour les deux cas, les parois de l’équipement et des
conduites n’ont pas atteint les températures minimale et
maximale de conception de l’acier.
➔ L’utilisation de l’acier comme matériau peut être maintenue.
24
5. Analyse de risque
Un accident majeur est défini comme un événement tel qu’une fuite,
un incendie ou une explosion.
L’incident le plus probable pour notre cas est la perte de confinement de la
colonne de déshydratation du gaz naturel.
25
Logiciel de simulation
26
Caractérisation du terme source
27
Conditions météorologiques
28
Valeurs de référence relatives aux seuils des
effets de surpression
Surpression (mbar) Effet
30
Zone de surpression pour les conditions
météorologiques 5/F
31
Zone de surpression pour les conditions
météorologiques 5/C
32
Conclusion
L’analyse des risques d’accidents potentiels relatifs
aux activités d’une industrie, permet de prévoir leurs
conséquences et leurs effets sur les populations, les
installations et les territoires environnants.
33 33
Conclusion générale
La configuration obtenue permet d’assurer la
dépressurisation en moins de 900 sec pour atteindre
une pression proche de 6,9barg.
34
