TP1:DEMARRAGE DIRECT D'UN MOTEUR

Principe de démarrage direct des moteurs asynchrones

Le démarrage direct des moteurs asynchrones est une méthode
populaire pour mettre en marche ces moteurs de manière simple et
directe.
Objectif
Comprendre et mettre en œuvre le démarrage direct d'un moteur
asynchrone triphasé à cage.
Choix des Composants de Démarrage

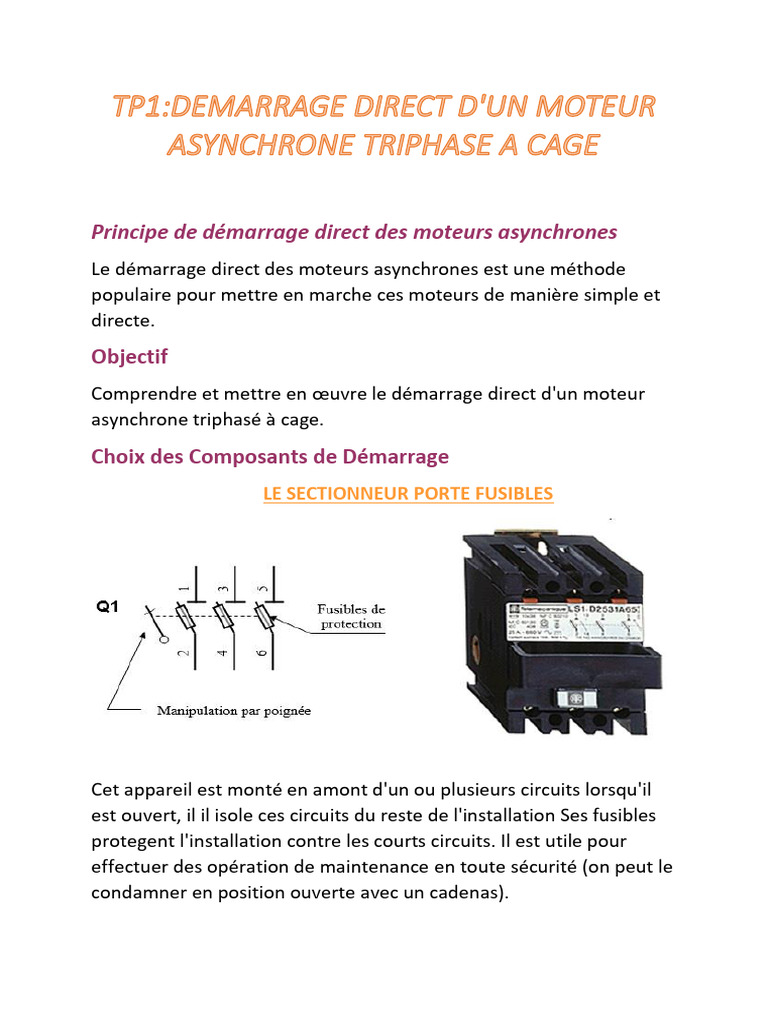

LE SECTIONNEUR PORTE FUSIBLES

Cet appareil est monté en amont d'un ou plusieurs circuits lorsqu'il

est ouvert, il il isole ces circuits du reste de l'installation Ses fusibles
protegent l'installation contre les courts circuits. Il est utile pour
effectuer des opération de maintenance en toute sécurité (on peut le
condamner en position ouverte avec un cadenas).
 LE DISJONCTEUR MOTEUR

Le disjoncteur assure la protection du moteur

électrique contre :
• Les surcharges (effet thermique)
• Les court-circuits (effet magnétique)
On le ferme manuellament et il s'ouvre automatiquement en cas de
défaut. Il peut être aussi ouvert manuellement et condamné en
position ouverte pour des raisons de maintenance
LE CONTACTEUR

Le contacteur permet d'interrompre

des courants impertunts, ce qui rend
possible la commande de récepteurs de
fortes puissances en toute sécurité pour
l'opérateur
 LE MOTEUR ELECTRIQUE

Contrairement au moteur monophasé, le moteur

triphasé ne nécessite aucun artifice de démarrage.
L'application des 3 phases à ses bornes suffit pour
le faire démarrer dans un sens défini

Schéma du circuit de puissance

Fonctionnement du Démarrage
Le démarrage direct permet l'application rapide
de la puissance nominale au moteur, entraînant
sa mise en marche immédiate sans nécessiter
de progression en douceur ou de limitation
de courant initial

vantages et inconvénients du démarrage direct

Avantages Inconvénients
• Simplicité • Impact élevé sur le réseau électrique
• Coût réduit • Surintensité au démarrage
• Facilité de maintenance • Choc mécanique

Conclusion
Le démarrage direct des moteurs asynchrones offre une solution
simple, efficace et économique pour
mettre en marche ces moteurs. Il convient particulièrement aux
applications où un démarrage rapide
est essentiel et où la complexité peut être limitée.
Manipulation
Le but de la manipulation est de démontrer les différents aspects du
démarrage direct des moteurs asynchrones par le biais de schémas,
de démonstrations pratiques et d'une compréhension approfondie
du fonctionnement de ces systèmes.
