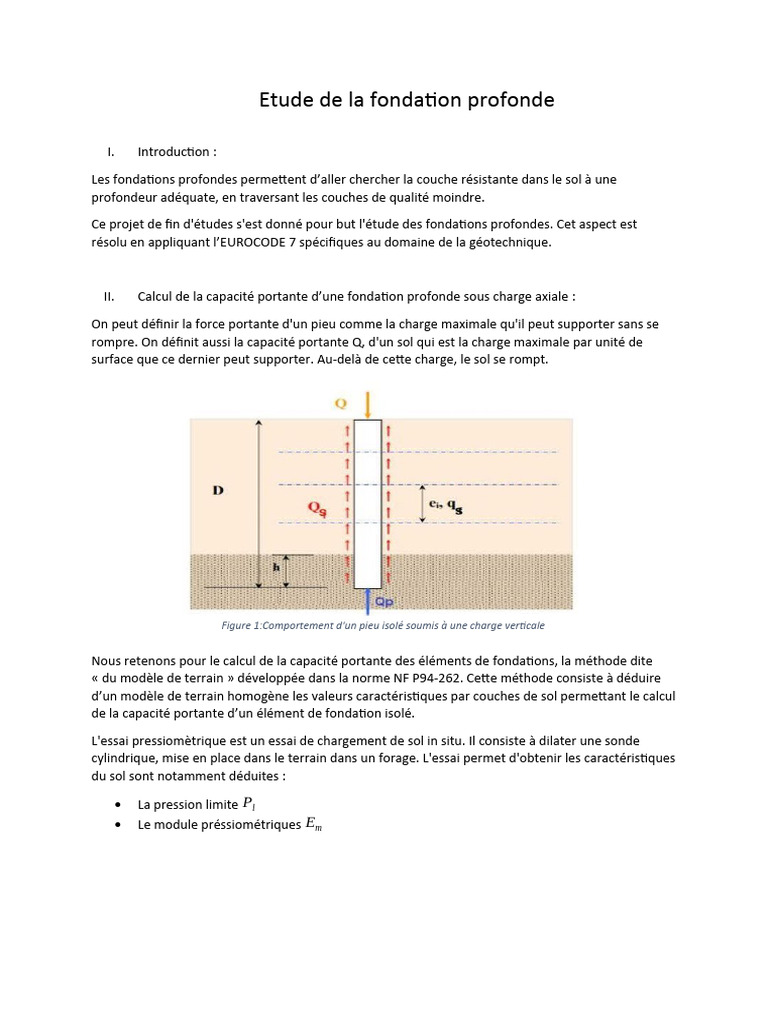

Etude de la fondation profonde

I. Introduction :

Les fondations profondes permettent d’aller chercher la couche résistante dans le sol à une
profondeur adéquate, en traversant les couches de qualité moindre.

Ce projet de fin d'études s'est donné pour but l'étude des fondations profondes. Cet aspect est
résolu en appliquant l’EUROCODE 7 spécifiques au domaine de la géotechnique.

II. Calcul de la capacité portante d’une fondation profonde sous charge axiale :

On peut définir la force portante d'un pieu comme la charge maximale qu'il peut supporter sans se
rompre. On définit aussi la capacité portante Q, d'un sol qui est la charge maximale par unité de
surface que ce dernier peut supporter. Au-delà de cette charge, le sol se rompt.

Figure 1:Comportement d'un pieu isolé soumis à une charge verticale

Nous retenons pour le calcul de la capacité portante des éléments de fondations, la méthode dite
« du modèle de terrain » développée dans la norme NF P94-262. Cette méthode consiste à déduire
d’un modèle de terrain homogène les valeurs caractéristiques par couches de sol permettant le calcul
de la capacité portante d’un élément de fondation isolé.

L'essai pressiomètrique est un essai de chargement de sol in situ. Il consiste à dilater une sonde
cylindrique, mise en place dans le terrain dans un forage. L'essai permet d'obtenir les caractéristiques
du sol sont notamment déduites :

 La pression limite Pl
 Le module préssiométriques Em
 Figure 2:Schéma d'un Pressiomètre Ménard

On détermine séparément le terme de pointe et le frottement latéral

Soit le diamètre équivalent du pieu B=0.8 m

1. Valeur caractéristique de la résistance a la pointe :

q bk
Elle est déterminée à partir de la relation suivante Rbk =
γ rd
¿
q bk = Ab × k p × P¿

( )
2
Ab : Surface de la base de la fondation Ab =π . R2=π × 0.8 =0.5024 m2
2
q bk : Résistance unitaire du sol sous la pointe

γ rd : Coefficient partiel γ rd =γ rd 1 × γ rd 2

γ rd 1: donné dans le tableau de l’annexe

γ rd 2: Est prix égal à 1.1

k p: Facteur de portance.
¿
P¿ : Pression limite nette équivalente
Selon l’eurocode 7, elle est calculée par l’expression suivante :
D +3 a
1
P¿ =
¿
b+3 a
∫ ¿
Pl ( z ) dz
D−b

Avec

D : La longueur totale du pieu dans le terrain

z : La profondeur du pieu

a=max ⁡ { B
2
; 0.5 }
b=min ⁡{a ; h } Or
h : Hauteur du pieu contenue dans la formation porteuse h=1 m
¿
Pl ( z): Profil des pressions limites nettes, elle est obtenue en joignant par des segments de droite
¿
sur une échelle linéaire les différents Pl .

Figure 3:Évaluation de la pression nette équivalente

D’après l’essai pressiométrique et suivant le résultat du forage SP1 détaillé dans l’annexe…., pour
une profondeur de 6m on a

a=max { 0.82 ; 0.5}=0.5

b=min { 0.5 ; 1 }=0.5
6 +1.5 7.5
1 1 1
P = ¿
¿
∫
0.5+1.5 6−1.5
Pl ( z ) dz= ∫ Pl ( z ) dz= × [ 0.78 ×1+0.5 × 0.52 ] =0.52 MPa
¿
2 5.5
¿
2

Le facteur de portance k p dépend de la hauteur d’encastrement effective D eff définie selon les règles
suivantes :
D
1
Deff = ∫ P ¿ ( z ) dz
P¿ ¿ D−10 B l
L’encastrement effectif :

Deff
Si > 5→ k p=k p , max
B

Si
Deff
B {
< 5→ k p=min 1+ ( k p , max−1 ) ×
Deff
;k
5 B p , max }
k p ,max : Facteur maximale de pointe qui traduit la proportionnalité entre la contrainte limite de pointe
et la pression limite nette équivalente mesurée au pressiomètre (tableau …. Annexe ….). Il dépend
des classes et catégories de pieu ainsi que des catégories conventionnelles de sols. (Tableau ….
Annexe ….).

C’est le cas d’un pieu foré simple donc c’est un pieu de classe 1.
Et pour une profondeur de 6m, il s’agit d’une argile sableuse donc k p ,max =1.15
6
1 1
D eff = ∫
0.52 6−8
¿
Pl ( z ) dz=
0.52
×0.78=1.5

Deff 1.5
B
=
0.8 {
=1.875<5 → k p=min 1+ ( 1.15−1 ) ×
1.5
5 ×0.8
; 1.15 }
¿ min { 1.056 ; 1.15 }=1.056
¿
q b=k p . P¿ =1.056 × 0.52=0.5491
qb
q bk =
γ rd
γ rd =γ rd 1 × γ rd 2=1.15 ×1.1=1.265
¿
q bk = Ab × k p × P¿ =0.5024 × 1.056 ×0.52=0.2759

q bk 0.2759
Rbk = = =0.2181 MPa
γ rd 1.265
 Les résultats pour les autres profondeurs sont détaillés dans l’annexe ….
2. Valeur caractéristique de la résistance de frottement axial :

Elle est donnée par la relation suivante :

Al × qs
R sk=
γ rd
Avec

0.8
Al : Le périmètre du pieu Al =2 πR=2 π × =2.512 m
2
γ rd : Coefficient de model γ rd =γ rd 1 × γ rd 2=1.15 ×1.1=1.265
q s: Le frottement latéral unitaire, il est déterminé en fonction de la nature du terrain, du mode de
mise en œuvre du pieu et de la valeur de pression limite nette mesurée à cette même profondeur
donnée dans la courbe ci-dessous :

¿
Pour le cas de 6m de profondeur on a Pl =0.78 correspond a une couche d’argile sableuse donc
c’est la catégorie Q1 donnant q s=0.05 MPa

2.512 ×0.05
R sk= =0.0993 MPa
1.265
 Les résultats pour les autres profondeurs sont détaillés dans l’annexe ….
3. Calcul de la capacité portante a l’ELU et ELS :

Rck =Rbk + Rsk

Rck
A l’ELU : Rcd =
γt
 Combinaison fondamentale γ t =1.1
 Combinaison accidentelle γ t =1
Avec
Rck : Valeur caractéristique de portance du terrain

Figure 4:Valeurs du frottement latéral unitaire

Rcd : Valeur de calcul de la portance

γ t : Coefficient partiel de résistance total
Rc , cr , k
A l’ELS: Rc =
γ cr
Rc , cr , k =0.5 Rbk +0.7 R sk
 Combinaison rare γ cr =0.9
 Combinaison quasi-permanente γ cr =1.1
Avec
Rc : Valeur de calcul de la charge de fluage de compression
Rc , cr , k: Valeur caractéristique de la charge de fluage de compression
γ cr : Coefficient partiel de résistance

Conformément aux règles de justification des fondations profondes développées dans la norme NF
P94-262 et suivant l’approche 2 de l’Eurocode 7, les relations ont été vérifiées pour toutes les
combinaisons de charge à l’état limite ultime et service
Tableau 1: valeur de calcul de la charge de compression axiale

G (KN) 1399,24
Q (KN) 389,51
ELU ELS
Fondamentale Accidentelle Rare Quasi-permanent
1.35 G+1.5 Q G+0.5 Q G+Q G
2473,239 KN 1593,995 KN 1788,75 KN 1399,24 KN
 4. Résultat :

Compte tenu de ce qui précède, on peut opter à

 Un système de fondation du type profond sur des pieux forés

 Le niveau d’ancrage des pieux situés à -41 m de profondeur par rapport au terrain naturel
actuel.
Les valeurs de calcul de la charge de fluage en compression Rcd à l’ELU selon la norme NF P94-262 se
résume dans le tableau ci-dessous :

ELU-FOND
Niveau d’ancrage des ∅ pieux ELU-ACC
Situation durables et
pieux (m/TN) (mm) Situation accidentelles
transitoires
Rcd -41.00 800 2455.9 2701.5

Les valeurs de calcul de la charge de fluage en compression Rc à l’ELS selon la norme NF P94-262 se
résume dans le tableau ci-dessous :

ELS-RARE ELS-QP
Niveau d’ancrage des ∅ pieux
Combinaison Combinaison
pieux (m/TN) (mm)
caractéristique permanente
Rcd -41.00 800 1969.5 1611.4
