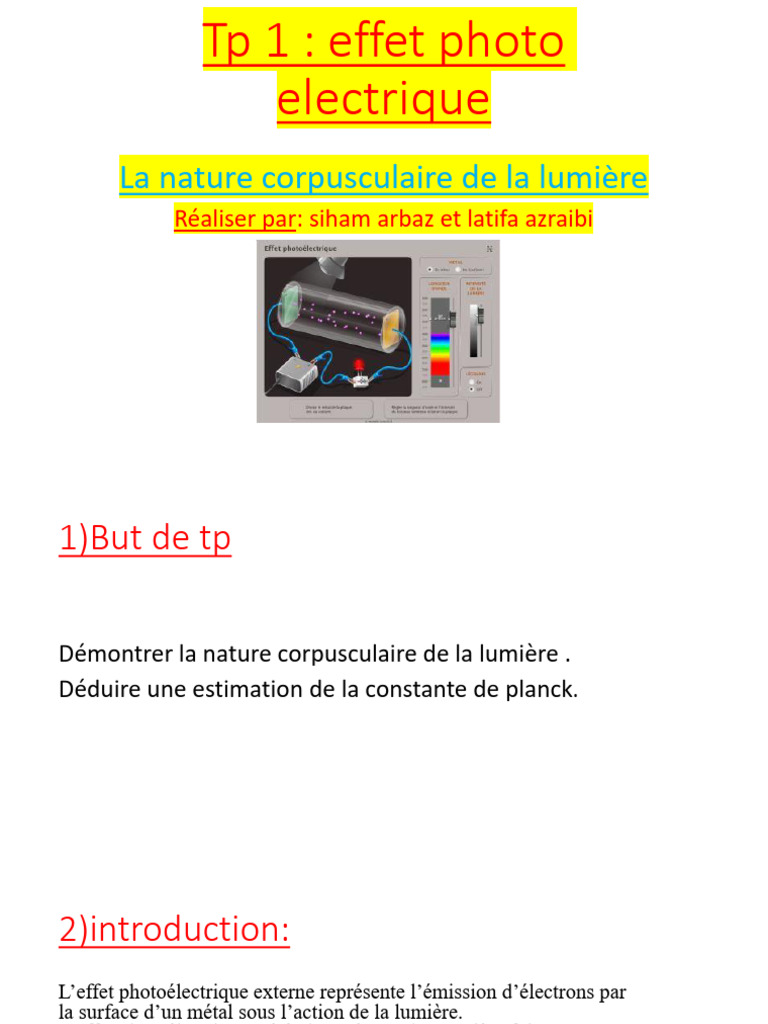

Tp 1 : effet photo

electrique
La nature corpusculaire de la lumière
Réaliser par: siham arbaz et latifa azraibi
1)But de tp

Démontrer la nature corpusculaire de la lumière .

Déduire une estimation de la constante de planck.
2)introduction:
L’effet photoélectrique externe représente l’émission d’électrons par
la surface d’un métal sous l’action de la lumière.
L’effet photoélectrique a été observé pour la première fois en 1887
par Heinrich HERTZ . Dans l’émission thermoélectrique des électrons des
métaux, l’énergie nécessaire à un électron pour quitter la surface du métal
est donnée par l’agitation thermique; ça peut se passer aussi à des basses
températures si le métal est illuminé avec une lumière de longueur d’onde
suffisamment petite.
La longueur d’onde de la lumière doit être plus petite qu’une valeur
critique, différente pour chaque matériel utilisé comme émetteur. La
fréquence minimale correspondant est nommé fréquence de seuil de cette
surface.
 3)principe:
Pour déterminer le constante de Planck on mesure la tension pour 4
longueurs d’ondes différentes puis on exploite la théorie et surtout
l’équation de l’énergie.

E = hν = ½ mV² = w + eu

avec w = énergie d’extraction de l’électron

 4)montage:
Nous effectuons le montage opératoire ci-dessous :
 Le dispositif est formé par:

-une lampe : utilisé comme source de lumière.

-filtres monochromatiques : sont utilisées pour sélecter les radiations de
hg.
-un amplificateur de mesure de résistance interne.
-une alimentation pour alimenter la lampe et le potentiométre.
-une cellule photoélectrique a vide.
4)manipulation:
Les filtres interférentiels sont emboîtés un seul à la fois sur l’ouverture
d’entrée de la lumière du boîtier de la cellule photoélectrique.
On règle avec le thermostat jusqu’à obtenir une tension de 6V
On règle jusqu’à obtenir 6V dans le voltmètre.
On s’assure que l’ampèremètre est 0A puis on ouvre le tube pour laisser
passer la lumière
Il s’ensuit un changement de tension du aux mouvement d’electrons.
Puis on ouvre le tube pour laisser passer la lumière.
Il s’ensuit un changement de tension et d’intensité dû aux
mouvements d’electrons.
Nous réglons encore une fois pour remettre l’intensité à 0.00 et on
note la tension U. Nous effectuons 4 mesures. Pour ainsi Calculer une
valeur moyenne de U.
On effectue la même opérations pour les 4 différentes ondes.
Tableau de la tension en fonction de la longueur
d’onde :
λ ( nm )u 366 405 436 546 578
F(10 HZ) 820 741 688 550 520
U1(v) 0.851 0.613 0.678 0.420 0.321
U2(v) 0.782 0.758 0.677 0.430 0.320
U3(v) 0.806 0.735 0.664 0.424 0.324
U4(v) 0.804 0.751 0.672 0.431 0.321
U(v)moy 0.810 0.714 0.672 0.426 0.321
Delta U(V) 0.028 0.101 0.008 0.006 0.001
 Les relations de calculs:
L’incertitude étant calculée par :
U =Sup|Umoy – Ui|
Maintenant on trace le graphe de U en fonction de la fréquence ν=c / λ
Avec C la célérité = 2,99 . 108 m/s
On utilisera donc les points suivant

0.806 0.735 0.664 0.424 0.324

U (V)
ν (1014 Hz)
8,169 7,383 6,858 5,476 5,173
Le graphe:
Le graphe:
Détermination de la constante de Planck h :

On a : E = hν
et : E = w + ½ mV²
Or : ½ mV² = eU
donc : E = w + eU = hν
U = νh/e – w/e
En considère la charge de l’électron connue, e=1,61×10-19C
Donc la pente dans notre courbe, représente la quantité h/e
 Conclusion:
-la radiation doit avoir ainsi un caractère corpusculaire et de cette façon
la lumière se comporte comme un ensemble de corpuscules-les
photons
-la constante de Planck à été determiner en exploitant l’effet photo-
électrique
