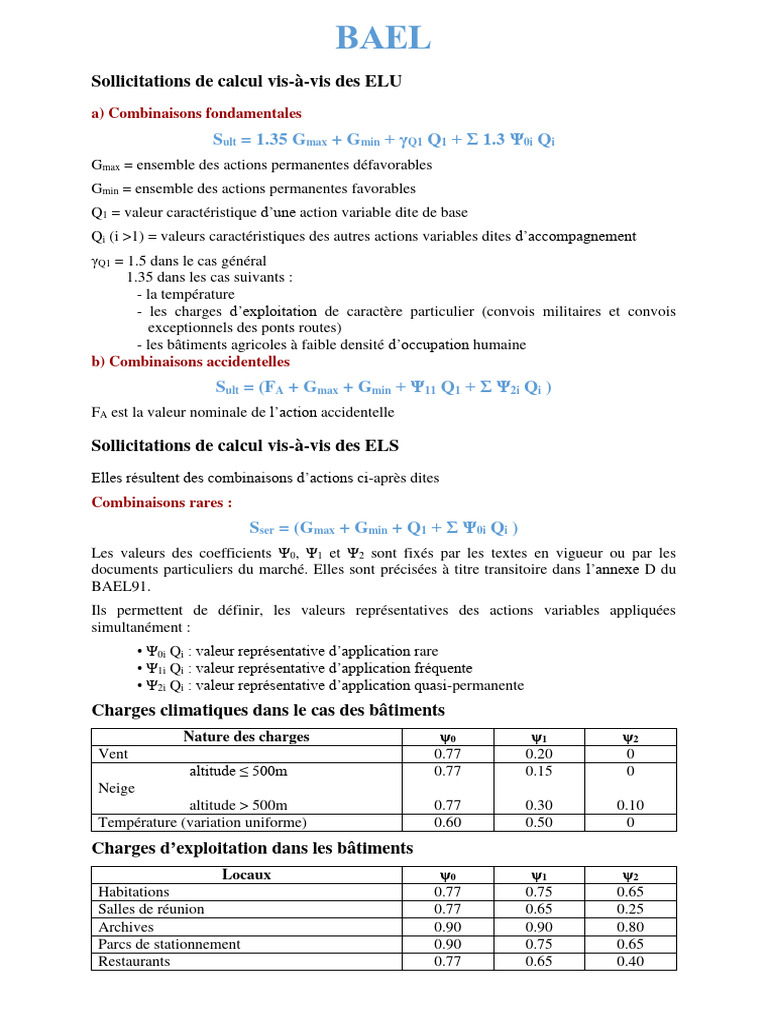

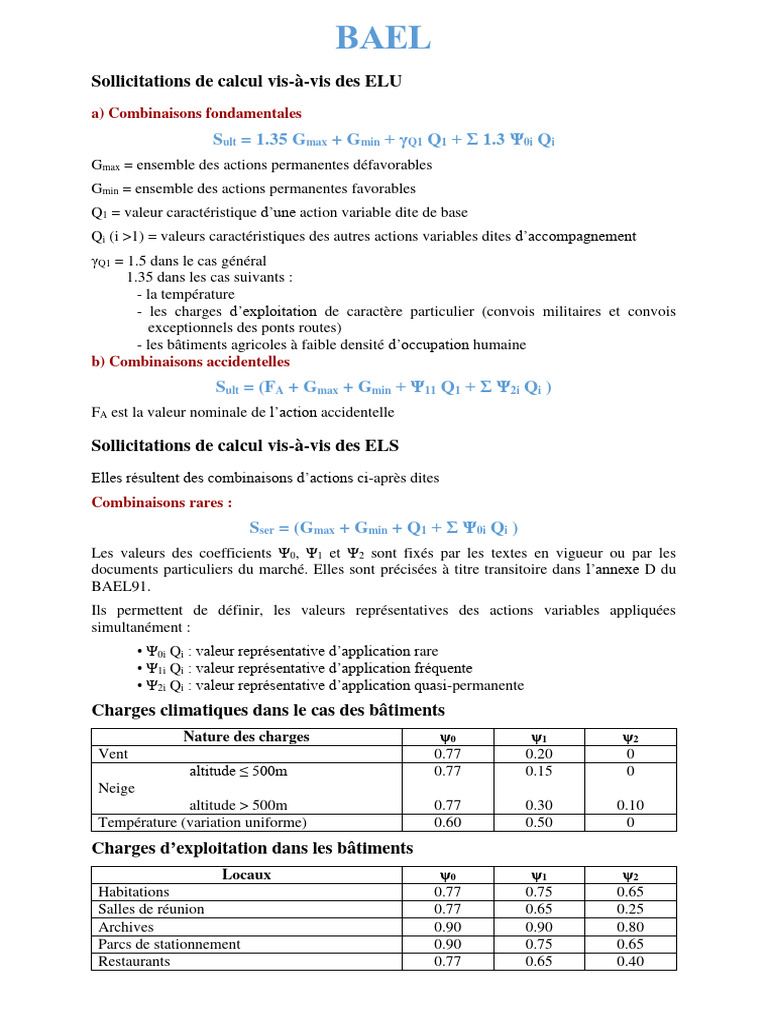

BAEL

Sollicitations de calcul vis-à-vis des ELU

a) Combinaisons fondamentales
Sult = 1.35 Gmax + Gmin + γQ1 Q1 + Σ 1.3 Ψ0i Qi
Gmax = ensemble des actions permanentes défavorables
Gmin = ensemble des actions permanentes favorables
Q1 = valeur caractéristique d’une action variable dite de base
Qi (i >1) = valeurs caractéristiques des autres actions variables dites d’accompagnement
γQ1 = 1.5 dans le cas général
1.35 dans les cas suivants :
- la température
- les charges d’exploitation de caractère particulier (convois militaires et convois
exceptionnels des ponts routes)
- les bâtiments agricoles à faible densité d’occupation humaine
b) Combinaisons accidentelles
Sult = (FA + Gmax + Gmin + Ψ11 Q1 + Σ Ψ2i Qi )
FA est la valeur nominale de l’action accidentelle

Sollicitations de calcul vis-à-vis des ELS

Elles résultent des combinaisons d’actions ci-après dites
Combinaisons rares :
Sser = (Gmax + Gmin + Q1 + Σ Ψ0i Qi )
Les valeurs des coefficients Ψ0, Ψ1 et Ψ2 sont fixés par les textes en vigueur ou par les
documents particuliers du marché. Elles sont précisées à titre transitoire dans l’annexe D du
BAEL91.
Ils permettent de définir, les valeurs représentatives des actions variables appliquées
simultanément :
• Ψ0i Qi : valeur représentative d’application rare
• Ψ1i Qi : valeur représentative d’application fréquente
• Ψ2i Qi : valeur représentative d’application quasi-permanente
Charges climatiques dans le cas des bâtiments
Nature des charges ψ0 ψ1 ψ2
Vent 0.77 0.20 0
altitude ≤ 500m 0.77 0.15 0
Neige
altitude > 500m 0.77 0.30 0.10
Température (variation uniforme) 0.60 0.50 0
Charges d’exploitation dans les bâtiments
Locaux ψ0 ψ1 ψ2
Habitations 0.77 0.75 0.65
Salles de réunion 0.77 0.65 0.25
Archives 0.90 0.90 0.80
Parcs de stationnement 0.90 0.75 0.65
Restaurants 0.77 0.65 0.40
Pour le béton :
Résistance caractéristique à la compression
j ≤ 28 jours j > 28 jours
𝒋
𝒇𝒄𝒋 = 𝟒.𝟕𝟔+𝟎.𝟖𝟑𝒋 𝒇𝒄𝟐𝟖 pour fc28≤ 40 MPa
𝒋 fcj = fc28
𝒇𝒄𝒋 = 𝟏.𝟒𝟎+𝟎.𝟗𝟓𝒋 𝒇𝒄𝟐𝟖 pour fc28> 40 MPa

Résistance caractéristique à la traction 𝒇𝒕 𝒋 = 𝟎. 𝟔 + 𝟎. 𝟎𝟔𝒇𝒄 𝒋

𝟏⁄
Module d’élasticité 𝑬𝒊𝒋 = 𝟏𝟏 𝟎𝟎𝟎 𝒇𝒄 𝒋 𝟑

𝑬𝒊𝒋
Le module de déformation différé 𝑬𝒗𝒋 = 𝟑
𝟏⁄
𝑬𝒗𝒋 = 𝟑 𝟕𝟎𝟎 𝒇𝒄 𝒋 𝟑 si fc28 ≤ 60 MPa

Dilatation thermique
• coefficient de dilatation du béton = 9 à 12.10-6
• coefficient de dilatation de l’acier = 11.10-6
• on adoptera une valeur forfaitaire de 10-5 pour le béton armé.
a) Modèle de calcul à l’E.L.S :
σ b = Eb . ε b Eb = Es / n
n = 15 : coefficient d’équivalence
b) Modèle de calcul à l’E.L.U :
Pour les section type Pour les section type

𝟎. 𝟖𝟓𝒇𝒄𝟐𝟖 𝟎. 𝟖𝟓𝒇𝒄𝟐𝟖
𝒇𝒃𝒖 = 𝒇𝒃𝒖 =
𝜽𝜸𝒃 𝜽𝜸𝒃

• 𝜸𝒃 le coefficient de sécurité partiel, vaut :

1.5 pour les combinaisons fondamentales
1.15 pour les combinaisons accidentelles,

• 𝜽 est un coefficient qui tient compte de la durée d’application des charges :

θ=1 si la durée est supérieure à 24h,
θ = 0.9 si la durée est comprise entre 1h et 24h
θ = 0.85 si elle est inférieure à 1h

• 𝜺𝒃 Le raccourcissement relatif du béton est limité à :

3.5 ‰ en flexion
2 ‰ en compression simple.

• ν Le coefficient de Poisson est pris égal à :

0.2 pour les justifications à l’ELS (section non fissurée),
0 pour les justifications à l’ELU (section fissurée)
Pour les aciers :
Limite d’élasticité
 Pour les ronds lisses (aciers doux laminés à chaud), on trouve :
• les aciers FeE215 de limite élastique fe = 215 MPa
• les aciers FeE235 de limite élastique fe = 235 MPa
 Pour les barres à haute adhérence (aciers comportant des reliefs de surface qui améliorent
la liaison béton-acier), on distingue :
• les aciers FeE400 de limite élastique fe = 400 MPa
• les aciers FeE500 de limite élastique fe = 500 MPa
Module d’élasticité Es = 200 000 MPa.
a) Modèle de calcul à l’E.L.S : σb = Es . εs
b) Modèle de calcul à l’E.L.U :
𝒇
𝒇𝒔𝒖 = 𝜸𝒆
𝒔
𝒇𝒆
𝜺𝒆𝒔 = 𝜸
𝒔 𝑬𝒔

• 𝜸𝒔 Le coefficient de sécurité partiel vaut :

1.15 pour les combinaisons fondamentales
1 pour les combinaisons accidentelles,
𝝈′𝒔 = 𝑬𝒔 . 𝜺′𝒔 si 𝜀′𝑠 < 𝜀𝑒𝑠
𝒇𝒆
𝝈′𝒔 = si 𝜀′𝑠 > 𝜀𝑒𝑠
𝜸𝒔

Dimensionnement en flexion simple poutre rectangulaire

Portées des poutres :
En béton armé, la portée des poutres à prendre en compte est :
 entre axes d’appuis lorsqu’il y a des appareils d’appui ou que la poutre repose sur des voiles
en maçonnerie ;
 entre nus d’appuis lorsque les appuis sont en béton armé (poutre principale, poteau ou
voile).
à l’ELU
Moment résistant béton : 𝑴𝒃 = 𝝁𝒖 𝒃𝒅𝟐 𝒇𝒃𝒖
Moment ultime réduit 𝝁𝒖 = 𝟎. 𝟖𝜶𝒖 (𝟏 − 𝟎. 𝟒𝜶𝒖 )
𝒚𝒖
Profondeur relative 𝜶𝒖 =
𝒅
b et h : la section de la poutre
d=0.9h et d’=d/9
Moment équilibré par le béton : 𝑴𝒃𝒍 = 𝝁𝒍 𝒃𝒅𝟐 𝒇𝒃𝒖
Moment ultime réduit limite 𝝁𝒍 = 𝟎. 𝟖𝜶𝒍 (𝟏 − 𝟎. 𝟒𝜶𝒍 )
𝟑.𝟓
Profondeur relative limite 𝜶𝒍 =
𝟑.𝟓+𝟏𝟎𝟎𝟎𝜺𝒆𝒔
Méthode de calcul des armatures longitudinales : à l’ELU
Donnée : Mu, b, h, fc28, fe, Es, θ, γb, γs
𝟎.𝟖𝟓𝒇𝒄𝟐𝟖
On calcul 𝒇𝒃𝒖 = 𝜽𝜸𝒃

d=0.9h et d’=d/9
𝑴𝒖
Ensuite 𝝁𝒖 =
𝒃𝒅𝟐 𝒇𝒃
𝒖

On vérifie : 𝝁𝒖 < 𝟎. 𝟏𝟖𝟔

Non
𝒇𝒆
On calcul 𝜺𝒆𝒔 = 𝜸
𝒔 𝑬𝒔

𝟑. 𝟓
𝜶𝒍 =
Oui 𝟑. 𝟓 + 𝟏𝟎𝟎𝟎𝜺𝒆𝒔

𝝁𝒍 = 𝟎. 𝟖𝜶𝒍 (𝟏 − 𝟎. 𝟒𝜶𝒍 )

On vérifie : 𝝁𝒖 < 𝝁𝒍
Oui Non

Pas d’armatures comprimées Nécessite armatures comprimées

𝒅 − 𝒅′
𝜺′𝒔 = (𝟑. 𝟓 𝟏𝟎−𝟑 + 𝜺𝒆𝒔 ) [ ] − 𝜺𝒆𝒔
𝒅
𝒇
On calcul 𝒇𝒔𝒖 = 𝜸𝒆 𝝈′𝒔 = 𝑬𝒔 . 𝜺′𝒔 si 𝜀′𝑠 < 𝜀𝑒𝑠
𝒔
𝒇𝒆
𝝈′𝒔 = si 𝜀′𝑠 > 𝜀𝑒𝑠
𝜸𝒔

𝜶𝒖 = 𝟏. 𝟐𝟓 (𝟏 − √𝟏 − 𝟐𝝁𝒖 ) 𝑴𝒃𝒍 = 𝝁𝒍 𝒃𝒅𝟐 𝒇𝒃𝒖

𝒁 = 𝒅(𝟏 − 𝟎. 𝟒𝜶𝒖 ) 𝒁 = 𝒅(𝟏 − 𝟎. 𝟒𝜶𝒍 )

𝑴𝒖 − 𝑴𝒃𝒍
𝑨′𝒖 =
𝑴𝒖 (𝒅 − 𝒅′)𝝈′𝒔
𝑨𝒖 =
𝒁𝒇𝒔𝒖 𝑴𝒃𝒍 𝑴𝒖 − 𝑴𝒃𝒍 𝜸𝒔
𝑨𝒖 = [ + ]
𝒁 (𝒅 − 𝒅′) 𝒇𝒆
On vérifie la condition de stabilité :
Pas besoin de vérifier la condition de
𝒇𝒕𝟐𝟖
𝑨𝒖 ≥ 𝟎. 𝟐𝟑 𝒃. 𝒅 stabilité
𝒇𝒆
 à l’ELS
Fissuration peu préjudiciable (ou peu nuisible)
La fissuration est considérée comme peu préjudiciable lorsque:
 les éléments en cause sont situés dans des locaux couverts et clos, non soumis à des
condensations,
 les parements susceptibles d'être fissurés ne sont pas visibles.
Fissuration préjudiciable
La fissuration est considérée comme préjudiciable lorsque les éléments en cause sont exposés
aux intempéries ou à des condensations, ou peuvent être alternativement noyés et émergés en
eau douce.
Fissuration très préjudiciable
La fissuration est considérée comme très préjudiciable lorsque les éléments en cause sont
exposés à une atmosphère très agressive (eau de mer, brouillards salins, gaz ou sols
particulièrement corrosifs ….).
Dans ce cas,
 le diamètre des armatures les plus proches des parois doit être au moins égal à 8mm
 et si Φ ≥ 20mm alors l'espacement des armatures est eh ≤ 3Φ
Contrainte admissible en compression du béton 𝝈𝒃𝒄 = 𝟎, 𝟔𝒇𝒄𝒋
Contrainte admissible en traction de l'acier
2
Fissuration préjudiciable : 𝜎𝑠𝑡 = 𝑖𝑛𝑓 {3 𝑓𝑒 ; 110√ ∙ 𝑓𝑡𝑗 }

1
Fissuration très préjudiciable : 𝜎𝑠𝑡 = 𝑖𝑛𝑓 {2 𝑓𝑒 ; 90√ ∙ 𝑓𝑡𝑗 }

Coefficient de fissuration : η = 1 pour les ronds lisses

η = 1,6 pour les barres H.A.
Rapport du module d'élasticité longitudinal de l'acier à celui du béton
𝑬
𝐧 = 𝒔 = 𝟏𝟓
𝑬𝒃
𝟏 𝟏 𝜶
Moment résistant béton : 𝑴𝒓𝒔𝒃 = 𝒃𝒚𝒍 𝝈𝒃𝒄 ∙ 𝒁 = 𝜶 (𝟏 − ) 𝒃𝒅𝟐 𝝈𝒃𝒄
𝟐 𝟐 𝟑

b et h : la section de la poutre
Hauteur utile d=0.9h et d’=d/9
𝒏𝝈𝒃𝒄
Profondeur relative 𝜶=
𝒏𝝈𝒃𝒄 +𝒏𝝈𝒔𝒕

Profondeur de la fibre neutre 𝒚𝒍 = 𝜶 ∙ 𝒅

𝒚𝒍 𝜶
Bras de levier 𝒁=𝒅− 𝟑
= 𝒅 (𝟏 − 𝟑)
Méthode de calcul des armatures longitudinales : à l’ELS
Donnée : Mser, b, h, fc28, ft28, fe, Es, n, 

On calcul 𝝈𝒃𝒄 = 𝟎, 𝟔𝒇𝒄𝟐𝟖

2
Fissuration préjudiciable : 𝜎𝑠𝑡 = 𝑖𝑛𝑓 {3 𝑓𝑒 ; 110√ ∙ 𝑓𝑡28 }
1
Fissuration très préjudiciable : 𝜎𝑠𝑡 = 𝑖𝑛𝑓 {2 𝑓𝑒 ; 90√ ∙ 𝑓𝑡28 }

𝒏𝝈𝒃𝒄
Ensuite 𝜶=
𝒏𝝈𝒃𝒄 +𝒏𝝈𝒔𝒕

𝒚𝒍 = 𝜶 ∙ 𝒅

𝜶
𝒁 = 𝒅 (𝟏 − )
𝟑

𝟏
𝑴𝒓𝒔𝒃 = 𝒃𝒚 𝝈 ∙ 𝒁
𝟐 𝒍 𝒃𝒄
On vérifie : 𝑴𝒔𝒆𝒓 < 𝑴𝒓𝒔𝒃
Oui Non

Pas d’armatures comprimées Nécessite armatures comprimées

𝒏𝝈𝒃𝒄 (𝒚𝒍 − 𝒅′)

𝝈𝒔𝒄 =
𝒚𝒍
𝑴𝒔𝒆𝒓 − 𝑴𝒓𝒔𝒃
𝑨𝒔𝒄 =
𝑴𝒔𝒆𝒓 (𝒅 − 𝒅′)𝝈𝒔𝒄
𝑨𝒔 =
𝒁𝜎𝑠𝑡 𝑴𝒓𝒔𝒃 𝑴𝒔𝒆𝒓 − 𝑴𝒓𝒔𝒃 𝟏
𝑨𝒔𝒕 = [ + ]
𝒁 (𝒅 − 𝒅′) 𝜎𝑠𝑡
On vérifie la condition de stabilité :
Pas besoin de vérifier la condition de
𝒇𝒕𝟐𝟖
𝑨𝒔 ≥ 𝟎. 𝟐𝟑 𝒃. 𝒅 stabilité
𝒇𝒆

La section d’acier à adopter est sup{Au ; As}

Le choix des barres à adopter :

Le nombre de fil est déterminé à l’aide d’un abaque et dépend de b
Si h>50cm on doit adopter des armatures de peau
 Justification vis-à-vis de l’effort tranchant
𝑽𝒖
Contrainte tangentielle conventionnelle (MPa) 𝝉𝒖 =
𝒃𝒅
Avec Vu : effort tranchant calculé à l’ELU (MN)
b et d : la section de la poutre (m)
Contrainte tangentielle limite (MPa)
𝛑
𝛂=𝟐 :
Fissuration peu préjudiciable 𝟎, 𝟐𝟎𝒇𝒄𝟐𝟖
𝝉𝒖 = 𝒊𝒏𝒇 { ; 𝟓𝑴𝑷𝒂}
𝜸𝒃
Fissuration préjudiciable 𝟎, 𝟏𝟓𝒇𝒄𝟐𝟖
Fissuration très préjudiciable 𝝉𝒖 = 𝒊𝒏𝒇 { ; 𝟒𝑴𝑷𝒂}
𝜸𝒃
𝛑 𝟎,𝟐𝟕𝒇𝒄𝟐𝟖
𝛂= : 𝝉𝒖 = 𝒊𝒏𝒇 { ; 𝟕𝑴𝑷𝒂}
𝟒 𝜸𝒃

La condition doit être vérifiée : 𝝉𝒖 ≤ 𝝉𝒖

sinon il faut revoir les dimensions de la poutre
Le choix des barres à adopter : ∅𝒕
∅𝑙𝑚𝑎𝑥 ℎ 𝑏
∅𝑡 ≥ 6mm ∅𝑡 ≥ ∅𝑡 ≤ 𝑖𝑛𝑓 {35 ; ∅𝑙𝑚𝑖𝑛 ; 10}
3

Espacement maximum des barres : 𝑺𝒕𝒎𝒂𝒙

𝑨𝒕 𝒇𝒆
𝑺𝒕𝒎𝒂𝒙 ≤ 𝒊𝒏𝒇 {𝟎, 𝟗 ∙ 𝒅; 𝟎, 𝟒𝟎; }
𝟎, 𝟒 ∙ 𝒃
La section totale des armatures transversales situées dans un cours : At=n.Ai
Avec n : le nombre de brins dans un cours
Ai : la section d’un brin dans un cours
Espacement des barres : 𝑺𝒕
𝟎, 𝟗 ∙ 𝑨𝒕 ∙ 𝒇𝒆
𝑺𝒕 ≤
𝜸𝒔 ∙ 𝒃(𝝉𝒖 − 𝟎, 𝟑 ∙ 𝒇𝒕𝟐𝟖 ∙ 𝒌)
 Reprise de bétonnage
k=0
 Fissuration très préjudiciable
 Cas flexion simple
k=1  Sans reprise de bétonnage
 Reprise de bétonnage avec indentation sur 5mm
Répartition des armatures :
Cas 1 : Méthode générale 𝑺𝒕 > 𝑺𝒕𝒎𝒂𝒙
𝐒𝐭𝐦𝐚𝐱
𝐝 = 𝐒𝐭 𝟎 = avec St0 ≥ 7cm
𝟐

𝑺𝒕𝒍 = 𝑺𝒕𝒎𝒂𝒙 = 𝒄𝒕𝒆

Cas 2 : Méthode pratique de Caquot 𝑺𝒕 < 𝑺𝒕𝒎𝒂𝒙
𝐒𝐭
𝐝 = 𝐒𝐭 𝟎 = avec St0 ≥ 7cm
𝟐

Espacements pris dans la suite de Caquot :

7 – 8 – 9 – 10 – 11 – 13 – 16 – 20 – 25 – 35 – 40
Chaque valeur d'espacement est répétée "n" fois avec n =
nombre de mètres (par excès) dans la demi-portée de la poutre ou dans la portée totale pour une
console.
