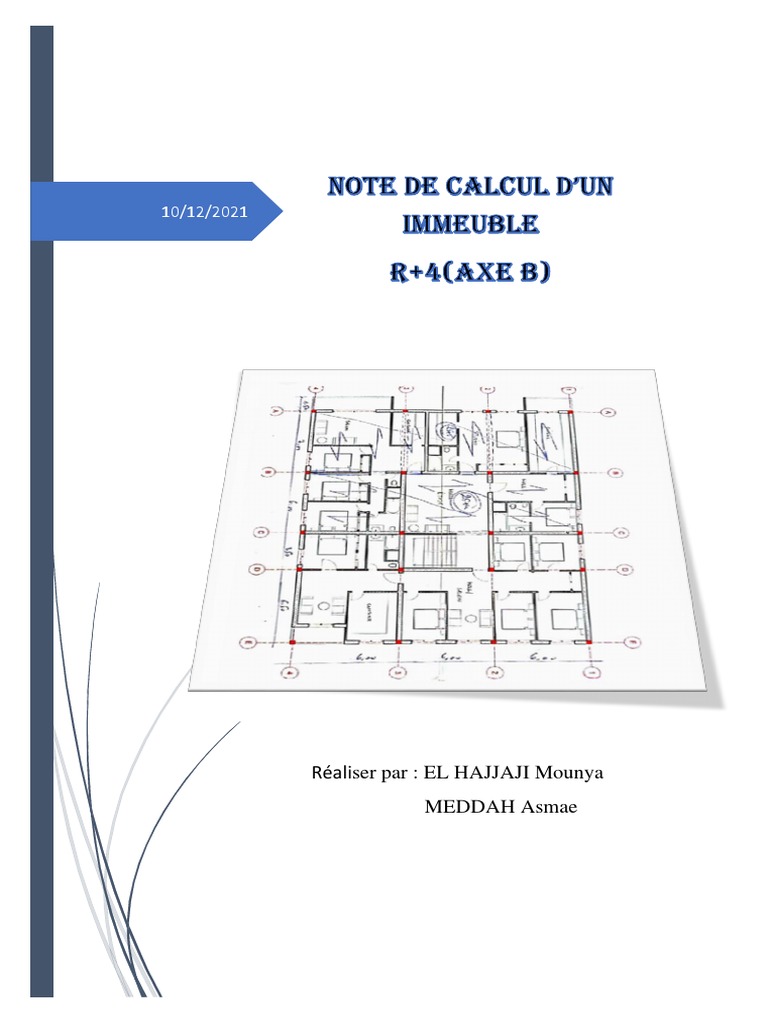

10/12/2021

[Sous-titre du document]

Réaliser par : EL HAJJAJI Mounya

MEDDAH Asmae
 Note de calcul de l’axe B (Poutre coNtiNue)

Règlements et normes de calculs :

La présente note de calcul est élaborée suivant les règles de calculs et de conceptions en vigueur
actuellement au Maroc à savoir :
✓ Le R.P.S 2000/v2011
✓ Le B.A.E.L 91

Caractéristiques mécaniques des matériaux :

Le béton :
• Etat limite ultime « E.L.U» :
𝑓𝑐28 = 25 𝑀𝑃𝑎 → 𝑓𝑡28 = 0.6 + 0.06𝑓𝑐28 = 2.1 𝑀𝑃𝑎

Avec :
𝑓𝑐28 : la résistance à la compression à 28 jours

𝑓𝑡28 : la résistance à la traction à 28 jours

0.85𝑓𝑐28
𝑓𝑏𝑢 = = 14.17 𝑀𝑃𝑎
𝜃𝛾𝑏
Avec :
𝑓𝑏𝑢 :la contrainte ultime du béton en compression
𝛾𝑏 : le coefficient de sécurité tel que : 𝛾𝑏 = 1,5 au cas des actions courantes.
Etat limite service « E.L.S» :
𝜎͞𝑏𝑐 = 0.6𝑓𝑐28 = 15 𝑀𝑃𝑎

Avec :
𝜎͞𝑏𝑐 : la contrainte limite service en compression
𝐸 = 30000 𝑀𝑃𝑎
E : module d’élasticité

Aciers :
L’acier choisi pour les armatures longitudinales et transversales est un acier à haute adhérence (HA)
de nuance FeE500 (limite d’élasticité : 𝑓𝑒 = 500 𝑀𝑃𝑎)
Le module d’élasticité longitudinal de l’acier « Es » est pris égal à : 𝐸𝑠 = 2.1 × 105 𝑀𝑃𝑎
• Contrainte limite à l’ELU :
𝑓𝑠
𝜎͞𝑠 = = 434,78 𝑀𝑃𝑎
𝛾𝑠
Avec :
𝜎͞𝑠 : Coefficient de sécurité tel que : 𝛾𝑠 = 1,15 en situation courante.
Présentation de la poutre :
Cette note de calcul consiste à étudier et dimensionner une poutre continue en béton armé,
constituée de 3 travées de longueur identiques l=6m, appartenant à un étage courant d’une bâtiment
R+4 de hauteur :
R.D.C = 6m
Etage courant = 3m

Les combinaisons de calcul :

Les sollicitations sont calculées en appliquant les combinaisons d’actions définies ci-après :
𝐶ℎ𝑎𝑟𝑔𝑒𝑟 → 1.35𝑔 + 1.5𝑞
• E.L.U :{
𝑁𝑜𝑛 𝑐ℎ𝑎𝑟𝑔𝑒𝑟 → 1.35𝑔
𝐶ℎ𝑎𝑟𝑔𝑒𝑟 → 𝑔 + 𝑞
• E.L.S :{
𝑁𝑜𝑛 𝑐ℎ𝑎𝑟𝑔𝑒𝑟 → 𝑔
Avec :
g : La charge permanente.
q : La charge d’exploitation.

Evaluation des charges et des surcharges :

Charges permanentes :
Constituants Charge (daN/𝒎𝟐 )
Revêtement 160
Cloison 75
Faux plafond 50
Plancher (25+5) 415
G=700

Charges d’exploitation :

𝑄 = 175 𝑑𝑎𝑁/𝑚2

Tableau récapitulatif :
Travée 2_3 Travée 3_4
Travée 1_2 (daN/ml)
(daN/ml) (daN/ml)
Charger 4510 4510 3700
E.L.S
Décharger 3845 3845 3035
Charger 6188.25 6188.25 5094.75
E.L.U
Décharger 5190.75 5190.75 4097.25
Méthode de Caquot :
❖ Evaluation des moments sur appui :
Hypothèses ; Pour le calcul des moments sur appui Ma, on fait les hypothèses suivantes :
1. Seules les charges sur les travées voisines de l’appui sont prises en compte,
2. On adopte des longueurs de portées fictives l0, telles que :
l₀ = l pour les deux travées de rive,
l₀ = 0:8l pour les travées intermédiaires
Valeurs des moments sur appui Pour le cas de charges reparties, les moments sur appui intermédiaire
sont donnés par :
𝟑 𝟑
𝒒𝒘 ×𝒍′𝒘 +𝒒𝒆 ×𝒍′𝒆
𝑴𝑨𝑷𝑷 = −
𝟖.𝟓(𝒍′𝒘 +𝒍′𝒆 )

❖ La position du moment maximum en travée :

𝒍 𝑴𝒘 −𝑴𝒆
𝑿𝒎𝒂𝒙 = −
𝟐 𝒒𝒍
❖ Moments en travée :
𝑿𝒎𝒂𝒙 𝑿𝒎𝒂𝒙 𝒒 × 𝑿𝒎𝒂𝒙
𝑴𝒕𝒎𝒂𝒙 = 𝑴𝒘 (𝟏 − ) + 𝑴𝒆 × + (𝒍 − 𝑿𝒎𝒂𝒙 )
𝒍 𝒍 𝟐
❖ La hauteur utile :
𝟓. 𝟑 × 𝑴𝒕𝒎𝒂𝒙
𝒅≥√
𝒃
❖ La hauteur totale : 𝒉=𝒅+𝟓

Tableau récapitulatif :

Portée L [m] 6 6 6
Portée fictive L’[m]
6 4.8
6
Chargée G+Q [daN/m] 4510 4510 3700

Déchargée G [daN/m] 3845 3845

3035
𝑴𝑨𝑷𝑷 Cas DDD (daN.m) 0 -13679.15 -11773.27 0
𝑿𝒎𝒂𝒙 (m) 2.41 3.07 3.65
𝑴𝒕𝒎𝒂𝒙 (daN.m) 14015.57 7579.97 11257.18
d (cm) 55 40 50
h (cm) 60 45 55

Condition de la flèche :
Pour les éléments reposant sur deux appuis ou plus (poutre), les fléchissent limitées a :
 𝑙 > 5 → 𝑙⁄1000 + 5 𝑚𝑚
5×𝑃𝑠𝑒𝑟 ×𝑙 4 𝑀𝑡𝑚𝑎𝑥 ×𝑙 2
𝑓𝑐 < 𝑓𝑚𝑎𝑥 𝑙 ≤ 5 → 𝑙⁄500 + 5 𝑚𝑚 𝑓= =
384×𝐸×𝐼 9.6×𝐸×𝐼
𝐶𝑜𝑛𝑠𝑜𝑙𝑒 → 𝑙⁄250 + 5 𝑚𝑚
{

Vérification :
Travée 1_2 Travée 2_3 Travée 3_4
𝒇 (mm) 5.64 9.74 6.01
𝒇𝒎𝒂𝒙 (mm) 11 11 11
Vérification ✓ ✓ ✓

Vérification des contraintes :

Toute d’abord il faut vérifier que le moment quadratique de chaque travée est inférieur à
𝑏×ℎ 3 𝑏𝑥 3
I₀ en suivent les étapes suivantes : 𝐼 ≤ 𝐼0 = 12
𝐼= 3
+ 15𝐴𝑠𝑡 (𝑑 − 𝑥)2

30𝑀𝑡 −1.5
• 𝑚𝑎𝑥
cos(3𝛼) = [𝑏𝑑2 ×0.6𝑓 + 1]
𝑠
cos−1 cos(3𝛼)
• 𝑎=
3
30𝑀𝑡𝑚𝑎𝑥
• 𝛼 = 1 − [2√1 + cos(𝑎 + 60)]
𝑏𝑑 2 ×0.6𝑓𝑠
𝛼 𝑀𝑡
• 𝑥 =𝛼∗𝑑 𝑍 = 𝑑 (1 − 3 ) 𝑚𝑎𝑥
𝐴𝑠𝑡 = 𝑍×0.6𝑓
𝑠
𝑀𝑡𝑚𝑎𝑥 15 𝑀𝑡𝑚𝑎𝑥 𝑓𝑠
• 𝜎͞𝑏 = 𝑥 ≤ 0.6𝑓𝑐28 𝑒𝑡 𝜎͞𝑠𝑡 = (𝑑 − 𝑥) ≤
𝐼 𝐼 𝛾𝑠
𝑀 𝑀
• 1.43√ 𝑏𝑢 ≤ 𝑑 ≤ 2.08√ 𝑏𝑢

Tableau récapitulatif :
Travée 1_2 Travée 2_3 Travée 3_4
𝐜𝐨𝐬(𝟑𝜶) (Rad) 0.774 0.811 0.780
(Rad) 0.228 0.208 0.225
a
(deg) 13.06 11.92 12.89
𝐜𝐨𝐬(𝒂 + 𝟔𝟎) (Rad) 0.291 0.310 0.294
𝜶 (Rad) 0.365 0.335 0.361
X (m) 0.201 0.151 0.181
Z 0.482 0.400 0.440
𝑨𝒔𝒕 (𝒄𝒎𝟐 ) 9.673 6.317 8.530
I (𝒎 ) 𝟒 2.44 × 10 −3
1.13 × 10 −3
1.80 × 10−3
𝑰𝟎 (𝒎𝟒 ) 4.50 × 10−3 2.60 × 10−3 3.47 × 10−3
𝑰 ≤ 𝑰𝟎 ✓ ✓ ✓
𝝈𝒃 (MPa) 11 10.09 11.32
𝝈𝒃 ≤ 𝟏𝟓 𝑴𝑷𝒂 ✓ ✓ ✓
𝝈𝒔𝒕 (MPa) 300.70 299.79 299.25
𝝈𝒔𝒕 ≤ 𝟒𝟑𝟒. 𝟕𝟖 𝑴𝑷𝒂 ✓ ✓ ✓
Calcul de ferraillage :
Relation de calcul :
Pour la détermination de toutes les sections d’aciers a Etats limite ultime
𝑀
• Le moment réduit : µ = 𝑏𝑑2 𝑓𝑢
𝑏𝑢

• Le coefficient 𝛼𝑢 = 1.25(1 − √1 − 2µ)

• Le bras de levier 𝑍𝑢 = 𝑑(1 − 0.4𝛼𝑢 )
𝑀
• La section des aciers tendus 𝐴𝑠𝑡 = 𝑢𝑓𝑠
𝑍𝑢 ×
𝛾𝑠

Tableau récapitulatif :

Chargée [daN/m] 8188,25 8188,25 5094,75

Déchargée [daN/m] 5190,75 5190,75 4097,25

𝑴𝑨𝑷𝑷 (daN.m) 0 -18466.86 -15893.92 0

𝑿𝒎𝒂𝒙 (m) 2.41 3.08 3.65

𝑴𝒖 (daN.m) 19352.54 10681.24 15624.99

µ 0.18 0.15 0.18

𝜶𝒖 0.25 0.20 0.25

𝒁𝒖 0.495 0.414 0.450

𝑨𝒔𝒕 (𝒄𝒎 ) 𝟐 8.99 5.93 7.99
Acier (𝒄𝒎𝟐 ) 3HA12+3HA16 6HA12 3HA12+3HA14

Le schéma de ferraillage de travée 1-2
