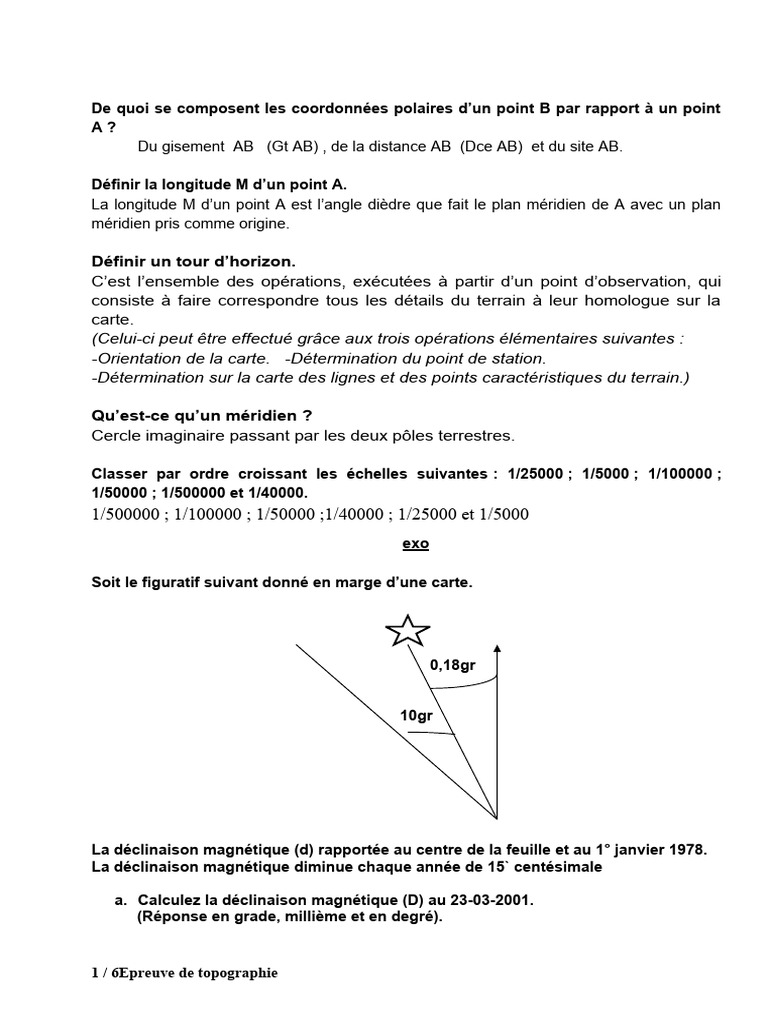

De quoi se composent les coordonnées polaires d’un point B par rapport à un point

A?
Du gisement AB (Gt AB) , de la distance AB (Dce AB) et du site AB.

Définir la longitude M d’un point A.

La longitude M d’un point A est l’angle dièdre que fait le plan méridien de A avec un plan
méridien pris comme origine.

Définir un tour d’horizon.

C’est l’ensemble des opérations, exécutées à partir d’un point d’observation, qui
consiste à faire correspondre tous les détails du terrain à leur homologue sur la
carte.
(Celui-ci peut être effectué grâce aux trois opérations élémentaires suivantes :
-Orientation de la carte. -Détermination du point de station.
-Détermination sur la carte des lignes et des points caractéristiques du terrain.)

Qu’est-ce qu’un méridien ?

Cercle imaginaire passant par les deux pôles terrestres.

Classer par ordre croissant les échelles suivantes : 1/25000 ; 1/5000 ; 1/100000 ;
1/50000 ; 1/500000 et 1/40000.
1/500000 ; 1/100000 ; 1/50000 ;1/40000 ; 1/25000 et 1/5000
exo

Soit le figuratif suivant donné en marge d’une carte.

0,18gr

10gr

La déclinaison magnétique (d) rapportée au centre de la feuille et au 1° janvier 1978.

La déclinaison magnétique diminue chaque année de 15` centésimale

a. Calculez la déclinaison magnétique (D) au 23-03-2001.

(Réponse en grade, millième et en degré).

1 / 6Epreuve de topographie
On a d = D + c D=d - c

1° calcul de la déclinaison magnétique :

 Date donnée 23-03-2001

 Date du figuratif 01-01-1978
 Temps écoulé 22jours ,2mois ,23ans
 valeur de la variation (d) 0,15 gr
 Variation de (d) pendant le 0.15  ( 23 + (2 12) + (22  365) ) = 3 gr48`40``
temps écoulé
 valeur de « d » à la date du figuratif 10 gr + 0 gr 18` = 10 gr 18`
valeur de « d » à la date donnée 10 gr 18` - 3 gr48`40`` = 6 gr 69`60``

D = d - c = 6 gr 69`60`` - 0 gr 18` = 6 gr 51`60``

D = 6 gr 51`60``

Conversion en m
D = 104 mil
1 gr = 16 m donc 6 gr 51`60`` = 104,25 m

Conversion en degré :

On a x / 90 = y / 100 x = (90  6 gr 51`60``) 100 gr = 5,8644 °

1° = 60’
0,8644 = z z = 0,8644  60 = 51,864’ = 51’+ 0,864’

1’ = 60’’
0,864 ’ = w w = 0,864 ’ 60 = 52’’

on aura alors
D = 5° 51’52’’

b. Quelle est la valeur à afficher sur une boussole pour aller d’un point A à un
point B, sachant que le gisement de la direction A B relevée sur la carte
est 1210 mil ?

AZM = Gt + d

Conversion de (d) en m ( au 23-03-2001)

d = 6 gr 69`60``

1 gr = 16 m donc 6 gr 69`60`` = 107 m

AZM ( AB) = 1210 + 107 = 1317  1320 mil

2 / 6Epreuve de topographie
 exo

Soit A un observatoire ennemi possible (côte 306).

- En C une crête intermédiaire (côte 278) situé à 4 km de A.
- La position amie envisagée en B (côte 236) à 7 km de A.

a) Faites un schéma relatant les 3 positions et leurs paramètres.

a) Faites un schéma relatant les 3 positions et leurs paramètres.

A (306)

C (278
B(236) C’ 4 km A’
7 km

b) La position amie est-elle défilée aux vues de l’ennemi ? Si oui, calculez la

valeur du défilement.
On se place à l’observatoire A et on calcule les sites absolus
1° du point B par rapport à A
S B/A =ZB - ZA /A’B=(236 - 306)  7 = -10 mil
2° du point C par rapport à A
S C/A = ZC - ZA /A’C’ = (278 - 306)  4 = - 7 mil

Le site de B par rapport à A étant plus petit que celui de C par rapport à A
Le point B ne peut être vu de A, il est donc défilé aux vues de l’ennemi.

S’étant le site absolu de C par rapport à B et le site absolu de A par rapport à B dans la figure ci-
dessous
Dans le cas de l’exemple en question le calcul donne un défilement BE de 21 m c-à-d qu’une
antenne de 21 m installée en B ne serait pas vue de A
A

F C S’

E S
B
d D

3 / 6Epreuve de topographie
 Defilement BE = d ( S – S’) = 3 (14 - 7 ) =21 m

EXERCICE 3

Soit l’extrait de carte ci-après à l’échelle 1/50 000.

1. Le PC de votre compagnie est basé au PC 256 (45 01).

Déterminez ses coordonnées rectangulaires métriques.

2. La 2° section de votre compagnie tient le carrefour situé au sud-ouest de SIDI

MBAREK (44 03).
Déterminez les coordonnées rectangulaires métriques de ce carrefour.

3. Déterminez la distance PC compagnie et 2° section installée au carrefour.

4. Déterminez le gisement PC compagnie – 2° section.

4 / 6Epreuve de topographie
5. Déterminez le site PC compagnie – 2°section.

Equidistance = 10 m.

Exo

a. Convertir 106gr2246 en degré et millième

106gr 28` 46`` = 106 ,2846 gr

a ) EN DEGRES

On a 100gr 90° 106.2846 * 90

106.2846 X° X= = 95.65614 °
100

95.65614 ° = 95° + 0.65614°

pour convertir 0.85614° en minutes sexagésimales ,on applique la règle de trois .
1° 60’
0.65614 X X = 0.65614  60 = 39.3684’

39.3684 = 39’+ 0.3684’

pour convertir 0.3684’ en seconde sexagésimale , on applique la regèle de trois

1 60’’
0.3684 X X= 0.3684  60 =22.104’’

22.104’’ = 22’’

donc 104 gr 28` 46`` = 95° 39’22’’

EN MILLIEMES

100 gr 1600 mil

106.2846 gr X X= 106.2846  1600 / 100 = 1700.5536 mil
106 gr 28`46`` = 1701 mil
donc

b. Convertir l’angle 287°42' en grade et millième

287 °42’= 278.7° 60 1°

42 X X = 42  60 = 0,7°

5 / 6Epreuve de topographie
 EN GRADE
90 ° 100 gr
287.7° X X =( 287.7  100)  90 =319 gr 66` 67``

donc
287° 42’ = 309 gr 66`67``

EN MILLIEMES

90° 1600 mil

278.7° X mil X = ( 287,7  1600)  90 = 5114,7 mil
donc
278°42 = 5115 mil

EXERCICE 2
a. Quelle est la hauteur d’une antenne que vous observez à 2.5 km sous un angle
 (mil) = d (mètre)  D (km)
35 mil= d  2.5 d = 35  2.5 = 87.5 m

b. Vous êtes chef de section mortiers 82 mm et votre poste d’observation est

situé à 1580 m de l’objectif. Vous observez un impact à 340 m à gauche de
l’objectif.
Hauteur de l’antenne = 87,5 m
Quel sera l’écart angulaire à marquer sur l’appareil

 (mil) = d  D

= 340  1.58 = 189 m

Ecart angulaire à afficher = 215 mil

6 / 6Epreuve de topographie
