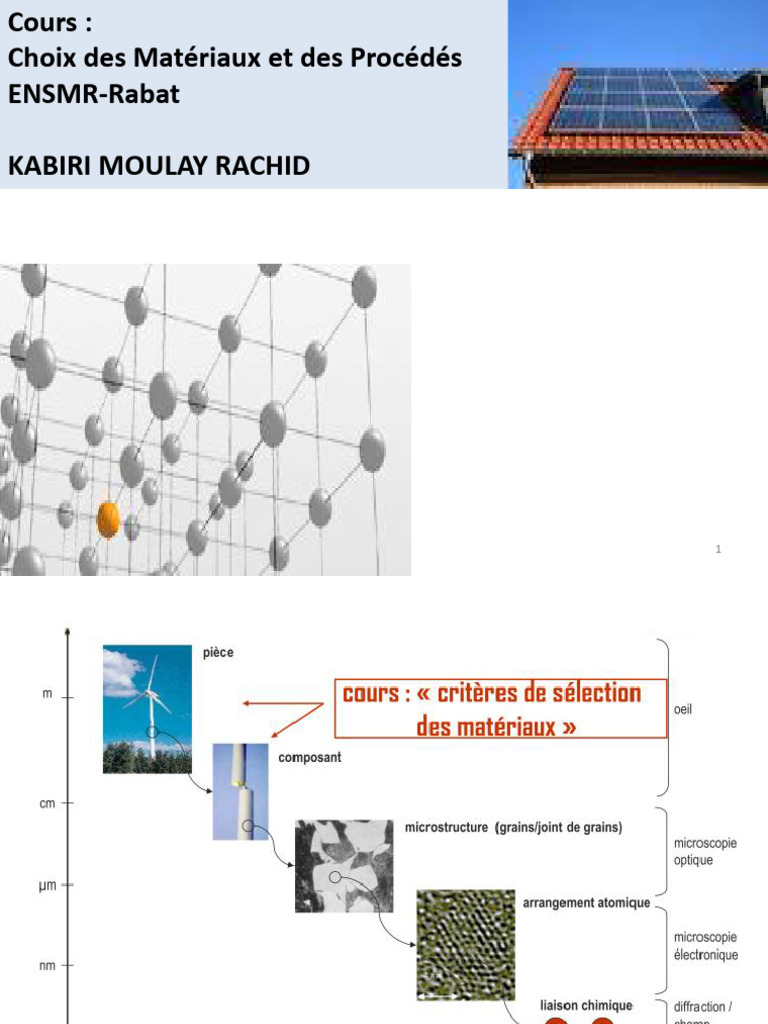

1
2
Classification des matériaux industriels
☻ LES METAUX
☻ LES POLYMERES
☻ LES CERAMIQUES
☻ LES COMPOSITES
3
Matériaux: Structure des données
Propriétés mécaniques
5
Classification des matériaux industriels
6
Propriétés physiques
7
Propriétés physico-chimiques
8
Autres propriétés
9
Choix des matériaux: méthodologie
►Choisir le matériau dans une base de donnée à partir de ce (s) ou critère (s)
10
Choix des matériaux: méthodologie
11
Choix des matériaux: méthodologie
- Innover et développer.
- Sélectionner:
Par un type de matériaux
Par une capacité de mise en ouvre
Par une valeur limite d’une propriété
12
13
14
15
16
17
18
19
Choix des matériaux: méthodologie
21
22
Indice de performance
23
Diagramme d’ASHBY
24
Diagramme d’ASHBY
25
Matériaux pour une poutre de section carrée
26
IP
27
DA
28
Utilisation des diagrammes d’Ashby
1) Indice de performance
e1: Définir les spécifications de la conception:
Fonction: à quoi sert le composant?
( supporter une charge, être étiré, transmettre un courant, résister à
la corrosion,….)
Objectif: qu’est – ce que doit être maximisé ou minimisé?
Contraintes: les exigences essentielles qui doivent être satisfaites
(rigidité, résistance, tenue à la corrosion, mise en forme…..)
e2: Ecrire une équation exprimant la fonction objectif
e 3: identifier les variables libres
e4: écrire les équations exprimant les contraintes
e5: éliminer les variables libres entre e2 et e4
e6: regrouper les variables en trois groupes (fonctionnement,
géométrie, propriétés des matériaux
e7: isolé le groupe de variable liées aux propriétés des matériaux
Autres DA
30
Autres DA
31
Choix des procédés
• Relations procédés/matériaux
• Choisir un procédé.
• Exemple.
Relations procédés / matériaux
La température de fusion des céramiques est généralement élevée donc pas de fonderie
ou de moulage pour obtenir une pièce en céramique.
On a alors recours aux techniques de frittage.
Procédés de mise en œuvre des polymères et des élastomères
Les polymères
Les valeurs de rugosité exigées sur certaines surfaces fonctionnelles d’une pièce
conditionnent le couple : matériau / procédé à mettre en œuvre.
On peut tracer des cartes de sélection de procédés, elles sont utiles dans une
première approche, mais difficile d’usage, les différents domaines ne sont pas
clairement séparés, de plus il est courant que l’on sélectionne non pas un procédé
mais une chaîne de procédés.
Les procédés
Mise en forme
Moulage en sable Extrusion soufflage
Traitement surface
Assemblage
Fiche d’un
procédé
Classification de forme des matériaux à transformer
Formes
⚫ Manuels, compilations.
Spécification
Fonction Isoler
• Masse 0.05 kg
• Section min. 1.2 mm
• Tolérance < 0.2 mm
Électrode central
• Rugosité 10 μm
• Taille série >100 000
Sélection
gamme de
poids.
Pourquoi estimer les coûts ?
Matériaux
Energie
Processus de
Entrées avec Capital Produit
fabrication
coût associé Temps
Information
Déchets et
énergie
La fabrication d’un composant consomme des ressources. Le coût final du
composant fabriqué est la somme des coûts des ressources utilisées.
