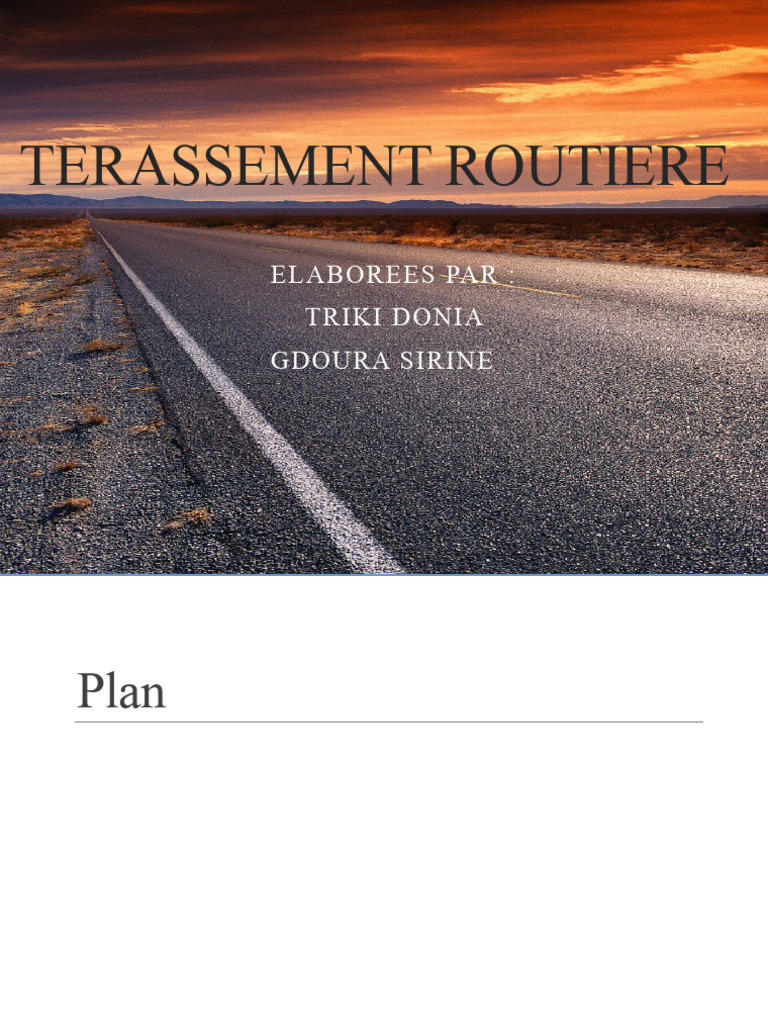

TERASSEMENT ROUTIERE

ELABOREES PAR :
TRIKI DONIA
GDOURA SIRINE

1
Plan

2
 Reconnaissance des sol

La force portante du terrain est le premier élément a prendre en

compte lors de l'exécution des terrassement , et aussi
l'importance de l'ouvrage a édifier qui décide de l’ampleur des
moyens de reconnaissances a maitre en ouvre
Les sondages : pour reconnaitre les différents couches de
terrain , les nappes d’eau et a rechercher le bon sol

3
 DEFINTION D’UN
TERRASEMENT
Pour construire un ouvrage, quel qu'il soit
( tunnel, route, pont, bâtiment, barrage, ...),
il est nécessaire de modifier le terrain
naturel(remblai ,déblai). Il faut profiler la
surface du terrain de telle sorte qu'il soit
apte à supporter le poids de l'ouvrage et à
en intégrer la forme.
L'ensemble de ces opérations s'appelle "le
terrassement"

4
 LE DÉBLAI
C’est l’opération qui consiste à
creuser dans le sol pour dégager de
la terre, il peut se fait
manuellement(pelle , pioche) ou a
l’aide d’engin mécanique en cas de
terrain rocheux
LE REMBLAI
Il consiste à transporter et déposer
des terres pour combler des
cavités, il prend en considération
le tassement et le coefficient de
foisonnement du sol
5
 LE FOISONNEMENT LE TASSEMENT

C’est l’augmentation de volume d’un Affaissement sous un poids ou une

matériau. pression physique il est diffèrent
suivant la charge dont le sol est
C’est la terre extraite des fouilles soumis.
occupe toujours un volume plus
important que lorsque elle est en place
car elle n’est plus comprimée.
Le calcul de facteur de foisonnement
est nécessaire pour savoir le volume
de la terre à transporter.

6
Classification des terrains de terrassement:
Terrains meubles
Lorsque la granulométrie
obtenue après chargement
sans ameublissement
préalable est inferieure à
0/200 mm. Les mottes de
terre sont exclues.
-terrain légers: terre
végétale , sable sec et
gravier fin
-terrain ordinaire: terre de
végétation humide ,sable
humide
-pelles
-chargeuses
Terrains compacts
DEFINITION
Si la granulométrie est compris
entre 0/200 et 0/500 mm ou si
le matériau nécessite
l’intervention d’un matériel
spécial d’ameublissement pour
être chargé.
CLASSIFICATION
-terrain lourds: terre argileuse,
gros gravier argileux compacts,
argiles, marnes.
-terrain très lourds: argile
humide, marna compacte,
éboulis consistants
MOYENS D’EXECUTION
-ripper
-pelle hydraulique
Terrains rocheux
Si après chargement la
granulométrie est
supérieure à 0/500 mm
ou si, pour être chargé il
nécessite l’emploi d’un
explosif
-roches tendres: calcaire
tendre, craie, grès.
-roches dures: calcaire
dur, granite, gneiss
-roche très dure: granite
et gneiss compact.
-ripper
-explosif
7
 Pente de talus
Le talus est l’inclinaison donnée à la paroi d’une fouille ou à des terres en remblai
Pour obtenir un équilibre stable nécessaire au bon tenu des terres, il convient de
donner aux talus une inclinaison convenable. On définit cette inclinaison soit par la
valeur de l’angle « i » avec l’horizontal, soit par tg i =h/b

8
Angle des talus naturelle
En définissant l’angle ϕ comme étant Angle des talus naturelle
ou encore l’angle que prend le sol lorsqu’il est tout simplement
déversé : la condition de stabilité impose que l’on ait dans tous
les cas i<ϕ
Notons que l’angle de talus naturel dépond de :
- La nature du sol (cohérent ou non )
- De la teneur en humidité (sol sec ou non )

9
La reconnaissance de cet angle est indispensable pour l’élaboration des projets(limite
d’emprise, profil en travers…) et à l’exécution pour donner aux talus une inclinaison
correcte permettant une bonne stabilité des ouvrages

Type de sols déblais remblais

secs immergés secs immergés
ϕ tgϕ ϕ tgϕ ϕ tgϕ ϕ tgϕ

Rocher dur 80º 5/1 20º 5/1 45º 1/1 45º 1/1

Rocher tendre 55º 3/2 30º 3/2 45º 1/1 45º 1/1
Débris rocheux 45º 1/1 20º 4/5 45º 1/1 40º 4/5
Terre argileuses 40º 4/5 40º 1/3 35º 2/3 20º 1/3
Gravier et sable 35º 3/2 55º 1/2 35º 2/3 20º 1/3
Sable fin 30º 1/2 80º 1/3 30º 1/2 20º 1/3

10
Les étapes de terrassement routière
Le piquetage du terrain
Le piquetage est la première étape du
terrassement routier.
Il permet de délimiter le terrain et de
prévoir le passage des canalisations.
Il permet également de réduire les
incompréhensions liées aux délimitations
voisines.
Du fait de sa complexité, le piquetage ne
peut être réalisé que par un géomètre.

11
 L’excavation
C’est l’opération de déblai et remblai ,
elle se fait à l’aide de chargeuse ou le
tracteur qui est un engin servant à
pousser la terre pour libérer le terrain
à l’aide d’une large lame fixe à son
avant.

12
 L’extraction
L’extraction est le déplacement des
matériaux de construction disponibles en
surplus sur le terrain sur une profondeur
comprise entre 20 et 30 cm .
Elle se fait avec des engins comme le
bulldozer ou encore la pelle mécanique.
Pour gagner du temps et profiter d’une
expertise qualifiée, il est recommandé de
sous-traiter l’extraction.

13
 Le nivellement

C’est la remise du terrain

à un seul niveau
également sur toute la
surface.
 cette étape se fait par la
niveleuse

14
L’arrosage
Rincer le terrain avec de l’eau à l’aide l’arroseuse : camion équipé d’un
citerne d’eau

15
 Le compactage
C’est un passage sur terrain sert à réduire l’épaisseur de la couche
de remblai avec le compacteur :
Les compacteurs mis en œuvre sont fonction de l’importance du
chantier. On distingue 3 cas:
 terrassement importants
 terrassement plus petits ou pou matériaux routier « à surface »
Petites opérations prés des ouvrages

16
 terrassement importants
a- les compacteurs vibrants à pieds dameurs:
Ils sont efficace pour les sols cohérents,
plastiques ou fins(argiles, limons…)
L’effet du compactage commence par le fond de
la couche en raison des pilons, des dents.

b- les compacteurs tractés vibrants à un seul cylindre(lisse ou à pied dameurs):

Ils sont utilisés en complément des bouteurs; ils sont remorqués par le tracteur
qui dresse le terrain avec lame

17
 terrassement plus petits ou pou
matériaux routier « à surface »
a- les compacteurs à pneus:
Ils sont très mobiles sont utilisés pour les sols argileux sableux, les
graves fines ou moyennes.

b- les compacteurs monocylindre ou tandem à jantes lisses:

Ils sont utilisés pour les surfaces stabilisées ou asphaltées, en
finition de travaux superficiels

c- les compacteurs vibrants automoteurs:

Ils sont employés sur des sols sans cohésion.

18
 Petites opérations prés des
ouvrages
Cela concerne les compactages dans de petites tranchées, pour de faibles
volumes ou des lieux difficiles d’accés , en complément de compacteurs lourds.
On emploie essentiellement des petites compacteurs à guidage manuel ou des
plaques vibrantes.
 les petites compacteurs vibrants à guidage manuel(dames mécaniques):
facilement transportables, peuvent travailler sur des pentes de 25à 30%

 les plaques vibrantes: subissent un mouvement alternatif vertical, avec un

léger mouvement horizontal

19
Les fossés
- sont destinés à recevoir les eaux de ruissellement ou d’infiltration
venant du terrain supérieur. L’eau recueillie par les fossés s’évacue soit
par infiltration dans le fond du fossé, soit, si le terrain est imperméable,
par écoulement et dans ce cas on doit donner une pente longitudinale
au fossé pour diriger les eaux vers un point susceptible de les absorber :
ruisseau, lac, ou bassin de retenue, d’infiltration et d’évaporation.

20
coclusion
