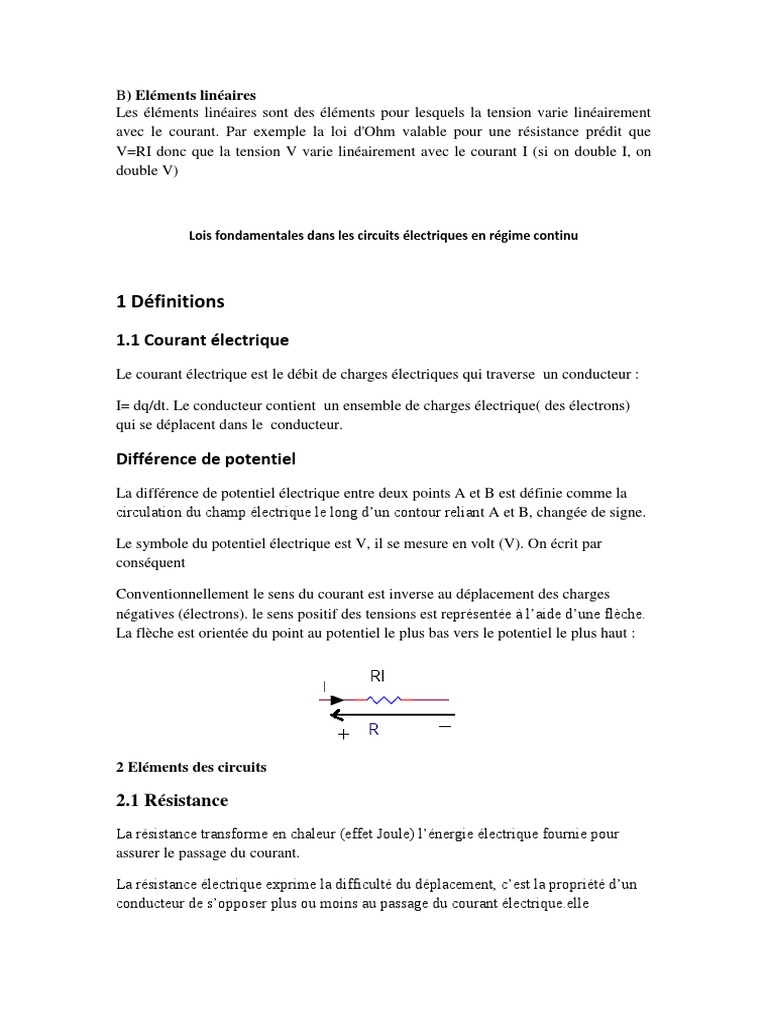

B) Eléments linéaires

Les éléments linéaires sont des éléments pour lesquels la tension varie linéairement
avec le courant. Par exemple la loi d'Ohm valable pour une résistance prédit que
V=RI donc que la tension V varie linéairement avec le courant I (si on double I, on
double V)

Lois fondamentales dans les circuits électriques en régime continu

1 Définitions
1.1 Courant électrique
Le courant électrique est le débit de charges électriques qui traverse un conducteur :

I= dq/dt. Le conducteur contient un ensemble de charges électrique( des électrons)

qui se déplacent dans le conducteur.

Différence de potentiel
La différence de potentiel électrique entre deux points A et B est définie comme la
circulation du champ électrique le long d’un contour reliant A et B, changée de signe.

Le symbole du potentiel électrique est V, il se mesure en volt (V). On écrit par

conséquent

Conventionnellement le sens du courant est inverse au déplacement des charges

négatives (électrons). le sens positif des tensions est représentée à l’aide d’une flèche.
La flèche est orientée du point au potentiel le plus bas vers le potentiel le plus haut :

2 Eléments des circuits

2.1 Résistance
La résistance transforme en chaleur (effet Joule) l’énergie électrique fournie pour
assurer le passage du courant.

La résistance électrique exprime la difficulté du déplacement, c’est la propriété d’un

conducteur de s’opposer plus ou moins au passage du courant électrique.elle
s’exprime en Ω. L’inverse de la résistance s’appelle la conductance G et s’exprime en
Ω-1

Mise en série de résistances

Un circuit composé de plusieurs résistances connectées en série peut se réduire à une unique
résistance équivalente RS égale à la somme des diverses résistances :

Vab = (R1I + R2I + + RnI) = RSI

RS = R1 + R2 + + Rn = kRk

Mise en parallèle de résistances

Pour un circuit comprenant plusieurs résistances connectées en parallèle, on a :

2.2 Capacité

La capacitif est un dipôle défini par la relation entre la charge instantanée q(t) et la
tension instantanée v(t) :

q(t) = CV(t)

: iC(t) = dq/dt = C dV(t) /dt

 L’unité de la capacité est le farad (F). Le farad étant une unité
très grande, on utilise généralement des unités plus petites,
telles que le microfarad (µF), le nanofarad (nF) et le picofarad
(pF).

Un condensateur, en régime continu, n’est parcouru par aucun

courant :

Mise en série de capacités

Un circuit composé de plusieurs capacités connectées en série peut se réduire à une

unique capacité équivalente CS :

Mise en parallèle

2.3 Inductance
L’inductance est un dipôle défini par la relation entre les valeurs instantanées du flux
magnétique  (t) et du courant iL(t) : (t) = LiL(t)

V= d(t)/dt

L’unité de l’inductance est le henry (H), c’est une unité très grande, on utilise
généralement des unités plus petites, telles que le milli henry (mH), le micro henry
(H) ou le nano henry (nH).
Mise en série d’inductances

Un circuit composé de plusieurs inductances connectées en série peut se réduire à une

unique inductance équivalente LS égale à la somme des diverses inductances :

La tension Vab est ainsi donnée :

Vab = (L1 + L2 +…..+ Ln) di /dt = LS di/dt

D’où, l’expression de l’inductance équivalente :

LS = (L1 + L2 +…..+ Ln) = kLk

En régime continu, (une bobine) n’a aucun effet. Parcourue par un courant constant
quelconque, une bobine présente une différence de potentiel nulle à ses bornes :

Mise en parallèle des inductances

2.2 Sources de tension et de courant

2.2.1 Source de tension parfaite

Une source de tension parfaite est un dipôle actif qui présente à ses bornes une tension U
indépendante du courant débité.

2.2.2 Source de courant parfaite

Une source de courant parfaite est un dipôle actif débitant un courant électrique I indépendant
de la tension U apparaissant à ses bornes.

un générateur de courant parfait (figure 2.1). Impose un courant I au dipôle récepteur. La

tension qui apparaît aux bornes du dipôle récepteur dépend de I et de la nature du récepteur.
2.2.3 Source de tension réelle

Le schéma équivalent d’une source de tension réelle représente une source de tension
parfaite de force électromotrice (f.e.m) V0 en série avec une résistance interne Ri :

la tension V fournie: V = V0 – RiI

2.2.4 Source de courant réelle

Une source de courant réelle est représentée par une source de courant parfaite de
courant I0 en parallèle avec la conductance interne Gi :

La relation entre la tension V fournie et le courant débité est la suivante: I= I0-GiV
