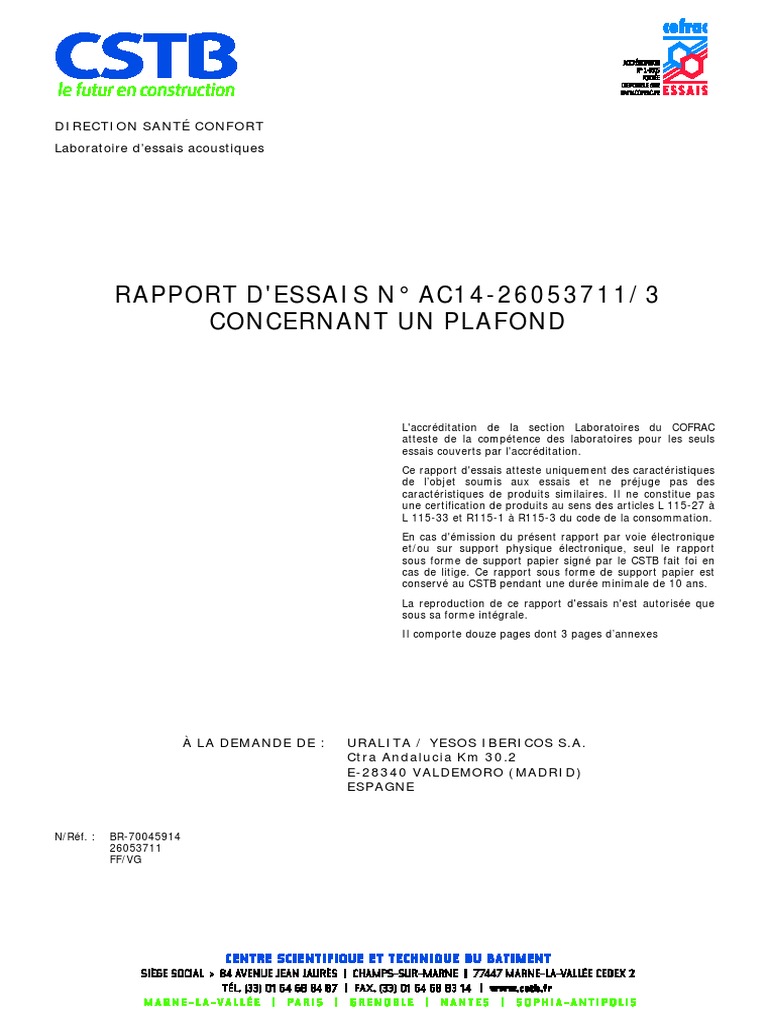

DIRECTION SANTÉ CONFORT

Laboratoire d’essais acoustiques

RAPPORT D'ESSAIS N° AC14-26053711/3

CONCERNANT UN PLAFOND

L'accréditation de la section Laboratoires du COFRAC

atteste de la compétence des laboratoires pour les seuls
essais couverts par l'accréditation.
Ce rapport d'essais atteste uniquement des caractéristiques
de l’objet soumis aux essais et ne préjuge pas des
caractéristiques de produits similaires. Il ne constitue pas
une certification de produits au sens des articles L 115-27 à
L 115-33 et R115-1 à R115-3 du code de la consommation.
En cas d'émission du présent rapport par voie électronique
et/ou sur support physique électronique, seul le rapport
sous forme de support papier signé par le CSTB fait foi en
cas de litige. Ce rapport sous forme de support papier est
conservé au CSTB pendant une durée minimale de 10 ans.
La reproduction de ce rapport d'essais n'est autorisée que
sous sa forme intégrale.
Il comporte douze pages dont 3 pages d’annexes

À LA DEMANDE DE : URALITA / YESOS IBERICOS S.A.

Ctra Andalucia Km 30.2
E-28340 VALDEMORO (MADRID)
ESPAGNE

N/Réf. : BR-70045914
26053711
FF/VG
 2/12
RAPPORT D'ESSAIS N° AC14-26053711/3

OBJET

Déterminer le coefficient d'absorption acoustique αs, l’indice NRC (Noise Reduction Coefficient) ainsi
que l’indice SAA (Sound Absorption Average) d’un plafond.

TEXTES DE RÉFÉRENCE
Les mesures sont réalisées selon les normes NF EN 16487 (2014) et NF EN ISO 354 (2004)
complétées par la norme NF EN ISO 11654 (1997) pour l'expression de la valeur αw et par la
norme ASTM C423-09a pour l’expression des indices NRC (Noise Reduction Coefficient) et SAA
(Sound Absorption Average).
Essai effectué dans le cadre de la procédure d’attestation de la conformité des plafonds selon la
norme produit harmonisée NF EN 14246, prévue par la directive européenne sur les produits de
construction (directive 89/106/CEE) : essais de type initiaux.
Pour la réalisation de ces essais, le CSTB est notifié par l'État français auprès de la Commission
Européenne sous le n° 0679.

OBJETS SOUMIS À L'ESSAI

Date de réception au laboratoire : 30 octobre 2014
Origine et mise en œuvre : Demandeur

LISTE RÉCAPITULATIVE DES ESSAIS

Les échantillons ont été sélectionnés par le fabricant comme représentatifs de la production courante
et ont été fabriqués conformément au mode opératoire défini par celui-ci.

N° essai Objet soumis à l'essai

1 Plafond FON+ R Aleat. 8-15-20 2400x1200 BD + laine de verre d’ép. 60 mm
(h. totale = 200 mm)

Fait à Marne-la-Vallée, le 5 juin 2015

Le chargé d’essais Le Responsable du Pôle Essais

Frédéric FALLAIS

Alexandre CANCIAN

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 3/12
RAPPORT D'ESSAIS N° AC14-26053711/3

DESCRIPTION ET MISE EN ŒUVRE Essai 1

Date 04/11/14
D’UN PLAFOND
Poste ALPHA

DEMANDEUR, FABRICANT URALITA / YESOS IBERICOS S.A.

APPELLATION FON+ R Aleat. 8-15-20 2400x1200 BD

+ laine de verre d’ép. 60 mm

CONFIGURATION Hauteur de construction totale de 200 mm

APTITUDE À L'EMPLOI Non vérifiée

CARACTÉRISTIQUES PRINCIPALES
Dimensions en mm : 3600 x 3000
Surface en m² : 10,8
Épaisseur en mm : 72,5
Masse surfacique en kg/m² : ~ 1,1 (laine de verre) + 10,3 (plaque de plâtre) = 11,4
Montage type : E-200

DESCRIPTION (les dimensions sont données en mm)

Depuis la face visible jusqu’à l’intérieur :

- Plaques de plâtre cartonnées perforées réf. FON+ R Aleat. 8-15-20 2400x1200
BD (YESOS IBERICOS S.A.), de dimensions nominales 2397 x 1197 x 12,5 et
de masse surfacique mesurée 10,3 kg/m2.
Les plaques sont revêtues d’un non tissé en sous face réf. * (fabricant *)
d’épaisseur nominale 0,275 et de masse surfacique nominale 0,073 kg/m2 et
Composition comportent des perforations sur toute leur surface.
Les perforations sont de type rond, de diamètre 8, 15 et 20 et réparties de
manière aléatoire. Le taux de perforation d’une plaque est de 10,2 %
- Laine de verre réf. F-URSA HOMETEC 35 (URSA URALITA), d’épaisseur 60 et de
masse volumique mesurée 17,8 kg/m3. La laine est conditionnée en rouleaux
de dimensions 10000 x 1200.
- Lame d’air d’épaisseur 127,5.

Bords Droits

* Informations confidentielles conservées dans le dossier technique

MISE EN ŒUVRE (les dimensions sont données en mm)

La laine de verre est mise en place à l’intérieur d’un cadre en médium, sur un treillis (maintenu par
des pieds supports) disposé à 127,5 du sol de la salle.
Les plaques de plâtre sont installées bord à bord (reposant sur des profilés aluminium fixés au cadre)
avec la face décorative visible. L’ensemble est réglé afin de ménager une hauteur totale de
construction de 200.
Un adhésif assure l’étanchéité acoustique entre le cadre et le sol de la salle d’essai ainsi qu’entre le
cadre et les plaques de plâtre.

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 4/12
RAPPORT D'ESSAIS N° AC14-26053711/3

PLAN Essai 1
Date 04/11/14
D’UN PLAFOND
Poste ALPHA

DEMANDEUR, FABRICANT URALITA / YESOS IBERICOS S.A.

APPELLATION FON+ R Aleat. 8-15-20 2400x1200 BD

+ laine de verre d’ép. 60 mm

CONFIGURATION Hauteur de construction totale de 200 mm

APTITUDE À L'EMPLOI Non vérifiée

PLAN (les dimensions sont données en mm)

Plan d’une plaque

Plan du montage

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 5/12
RAPPORT D'ESSAIS N° AC14-26053711/3

PLAN Essai 1
Date 04/11/14
D’UN PLAFOND
Poste ALPHA

DEMANDEUR, FABRICANT URALITA / YESOS IBERICOS S.A.

APPELLATION FON+ R Aleat. 8-15-20 2400x1200 BD

+ laine de verre d’ép. 60 mm

CONFIGURATION Hauteur de construction totale de 200 mm

APTITUDE À L'EMPLOI Non vérifiée

PLAN (les dimensions sont données en mm)

Coupe schématique du montage

1 Plaques de plâtre FON+ R Aleat. 8-15-20 2400 x 1200 BD

2 Laine de verre F-URSA HOMETEC 35
3 Pieds supports
4 Cadre en médium + adhésif pour étanchéité acoustique
5 Profilé aluminium en C fixé sur la périphérie intérieure du cadre pour maintien des plaques
6 Profilé aluminium rectangulaire inséré dans les profilés en C pour maintien des plaques
7 Treillis soutenant la laine de verre
8 Adhésif pour étanchéité acoustique

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 6/12
RAPPORT D'ESSAIS N° AC14-26053711/3

PHOTOS Essai 1
Date 04/11/14
D’UN PLAFOND
Poste ALPHA

DEMANDEUR, FABRICANT URALITA / YESOS IBERICOS S.A.

APPELLATION FON+ R Aleat. 8-15-20 2400x1200 BD

+ laine de verre d’ép. 60 mm

CONFIGURATION Hauteur de construction totale de 200 mm

APTITUDE À L'EMPLOI Non vérifiée

Détail de la mise en œuvre

Vue du plafond terminé

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 7/12
RAPPORT D'ESSAIS N° AC14-26053711/3

COEFFICIENT D'ABSORPTION ACOUSTIQUE αS Essai 1

Date 04/11/14
D’UN PLAFOND
AA45
Poste ALPHA

DEMANDEUR, FABRICANT URALITA / YESOS IBERICOS S.A.

APPELLATION FON+ R Aleat. 8-15-20 2400x1200 BD

+ laine de verre d’ép. 60 mm

CONFIGURATION Hauteur de construction totale de 200 mm

APTITUDE À L'EMPLOI Non vérifiée

CARACTÉRISTIQUES PRINCIPALES CONDITIONS DE MESURES

Dimensions en mm : 3600 x 3000 Salle vide : Salle avec matériau :
Surface en m² : 10,8 Température : 23,5 °C Température : 23,0 °C
Épaisseur en mm : 72,5 Humidité relative : 47 % Humidité relative : 46 %
Masse surfacique totale en kg/m² : 11,4
Montage type : E-200

RÉSULTATS

ff αs αs αp
100
100 0,330,33
αs 125
125 0,570,57 0,50
1,2
160
160 0,590,59
200
200 0,650,65
1,0
250
250 0,640,64 0,65
315
315 0,660,66
400
400 0,670,67
0,8
500
500 0,670,67 0,65
630
630 0,640,64
0,6
800
800 0,630,63
0,4
1000
1000 0,640,64 0,65
1250
1250 0,620,62
0,2
1600
1600 0,540,54
2000
2000 0,510,51 0,50
0,0
2500
2500 0,440,44
125 250 500 1k 2k 4k
3150
3150 0,440,44
4000
4000 0,500,50 0,50
f en / in Hz 5000
5000 0,530,53
Hz
Hz

α
αw = 0,60(L)
w = 0,60 (L)* *
classement/class C
classement / class: C
NRC = 0,60
SAA = 0,61
* Il est vivement recommandé d’utiliser cet indice d’évaluation en combinaison avec la courbe de
l’indice d’absorption acoustique complète.

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 8/12
RAPPORT D'ESSAIS N° AC14-26053711/3

Essai 1
DURÉES DE RÉVERBÉRATION T Date 04/11/14
Poste ALPHA

T de la salle T de la salle
f (Hz)
vide (s) avec matériau (s)

100 11,07 5,59

125 10,81 4,10

160 9,55 3,80

200 8,86 3,49

250 9,05 3,54

315 8,96 3,46

400 8,30 3,33

500 8,48 3,38

630 8,03 3,38

800 7,58 3,34

1000 7,08 3,21

1250 6,58 3,15

1600 5,76 3,15

2000 5,21 3,05

2500 4,60 2,97

3150 3,81 2,62

4000 2,97 2,11

5000 2,38 1,76

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 9/12
RAPPORT D'ESSAIS N° AC14-26053711/3

Date 06/10/98
DÉTERMINATION DE LA RÉPÉTABILITÉ "r" Poste ALPHA

Maquette : Laine de roche de 100 mm d’épaisseur

f (Hz) r

100 0,03

125 0,07

160 0,05

200 0,10

250 0,08

315 0,04

400 0,03

500 0,06

630 0,04

800 0,06

1000 0,02

1250 0,02

1600 0,02

2000 0,03

2500 0,06

3150 0,02

4000 0,05

5000 0,04

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 10/12
RAPPORT D'ESSAIS N° AC14-26053711/3

ANNEXE 1
MÉTHODE D’ÉVALUATION ET EXPRESSION DES RÉSULTATS

MÉTHODE D’ÉVALUATION : NF EN ISO 354 (2004)

La norme NF EN ISO 354 est la méthode de mesurage de l’absorption acoustique en salle
réverbérante de matériaux utilisés pour le traitement des murs, des sols, des plafonds ou d’objets
distincts. La méthode du bruit interrompu est adoptée pour déterminer les courbes de décroissance
du bruit dans une salle réverbérante de 252 m3, équipée de 12 diffuseurs.
Mesure par tiers d’octave, de 100 à 5000 Hz :
- de la durée de réverbération de la salle vide T1 et de la
température t1 au moment de la mesure.
- de la durée de réverbération de la salle avec
l’échantillon T2 et de la température t2 au moment de
la mesure.
10 m² < S < 13,16 m²
Calcul de l’aire d’absorption équivalente AT en m² pour
chaque tiers d’octave :
 1 1 
AT = 55,3V  −  − 4V ( m2 − m1 )
 c2T2 c1T1 
V : Volume de la salle en m3
ci : Célérité du son dans l’air en m/s (ci=331+0,6ti
avec ti la température en degré Celsius
et 15 °C< t <30 °C)
mi : Coefficient d’atténuation de puissance en m-1
calculé selon l’ISO 9613-1.
α
mi =
10 log(e)
Calcul du coefficient d’absorption (adimensionnel) dans le
cas de produits plans pour chaque tiers d’octave :
α s = AT / S
S : Surface de l’échantillon en m²

EXPRESSION DES RÉSULTATS :

- CALCUL DE L’INDICE UNIQUE αW SELON LA NORME NF EN ISO 11654 (1997)

Prise en compte des valeurs de αs par octave entre 250 et 4000 Hz avec une précision au 0,05.
Déplacement vertical d’une courbe de référence par saut de 0,05 jusqu’à ce que la somme des
écarts défavorables soit la plus grande tout en restant inférieure ou égale à 0,1. αw est la valeur
donnée alors par la courbe de référence à 500 Hz.
Il n’y a pas d’indice global pour l’aire d’absorption équivalente, au sens de la norme NF EN ISO
11654, celle-ci est donnée en tiers d’octave. Cependant la réglementation française est basée sur
une valeur globale qui est calculée comme suit : A = S x αw.
- CALCUL DE L’INDICE NRC (NOISE REDUCTION COEFFICIENT) ET DE L’INDICE SAA
(SOUND ABSORPTION AVERAGE) SELON LA NORME ASTM C423 A (2009)
La valeur du NRC est issue de la moyenne des coefficients d'absorption acoustique pour les quatre
bandes d'octave 250, 500, 1000 et 2000 Hz avec une précision de 0,05.
La valeur du SAA est issue de la moyenne des coefficients d'absorption acoustique pour les douze
bandes de tiers d'octave de 200 à 2500 Hz avec une précision de 0,01.

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 11/12
RAPPORT D'ESSAIS N° AC14-26053711/3

ANNEXE 2 / APENDIX 2 – POSTE ALPHA

APPAREILLAGE/EQUIPMENT ALPHA STATION

DÉSIGNATION MARQUE TYPE

N° CSTB
DÉSIGNATION BRAND TYPE

Bruël & Kjær Microphone 4166

Chaîne microphonique
CSTB 01 0219
Microphone network Bruël & Kjær Préamplificateur /
Pre-amplifier 2669

Bruël & Kjær Microphone 4166

Chaîne microphonique
CSTB 01 0220
Microphone network Bruël & Kjær Préamplificateur /
Pre-amplifier 2669

Bras tournant Bruël & Kjær 3923 CSTB 94 0141

Rotating arm

Amplificateur CARVER PM600 CSTB 91 0119

Amplifier

Source CSTB-ELECTRO VOICE Pyramide CSTB 97 0208

Speaker

Source CSTB-ELECTRO VOICE Pyramide CSTB 97 0205

Speaker

Analyseur temps réel Bruël & Kjær 2144 CSTB 00 0145

Real Time Analyser

Micro-ordinateur DELL OPTIPLEX GX 270

Microcomputer

Calibreur Bruël & Kjær 4231 CSTB 04 1839

Calibrator

Transmetteur d’Humidité Hygromètre /

et de Température Hygrometer
SPSI M-TUTA.11i CSTB 97 0154
Temperature and Thermomètre /
humidity transmitter Thermometer

Transmetteur de
pression FCO 322 SEN-I -TRAN Pression / Pressure CSTB 98 0188
Pressure transmitter

Script de mesurage utilisé : 5 mesures de temps de réverbération sont effectuées pour chaque
position de paire microphonique (2 microphones x 3 positions) et pour chaque source (2 sources
fixes) ; 60 résultats de mesures sont donc utilisés pour le calcul.

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc

 12/12
RAPPORT D'ESSAIS N° AC14-26053711/3

ANNEXE 3 – PLAN DU POSTE D’ESSAIS POSTE ALPHA

FIN DE RAPPORT

Tramecofrac.dot, rév 12 du 24/01/14 R14-26053711-3.doc
