21/06/2020

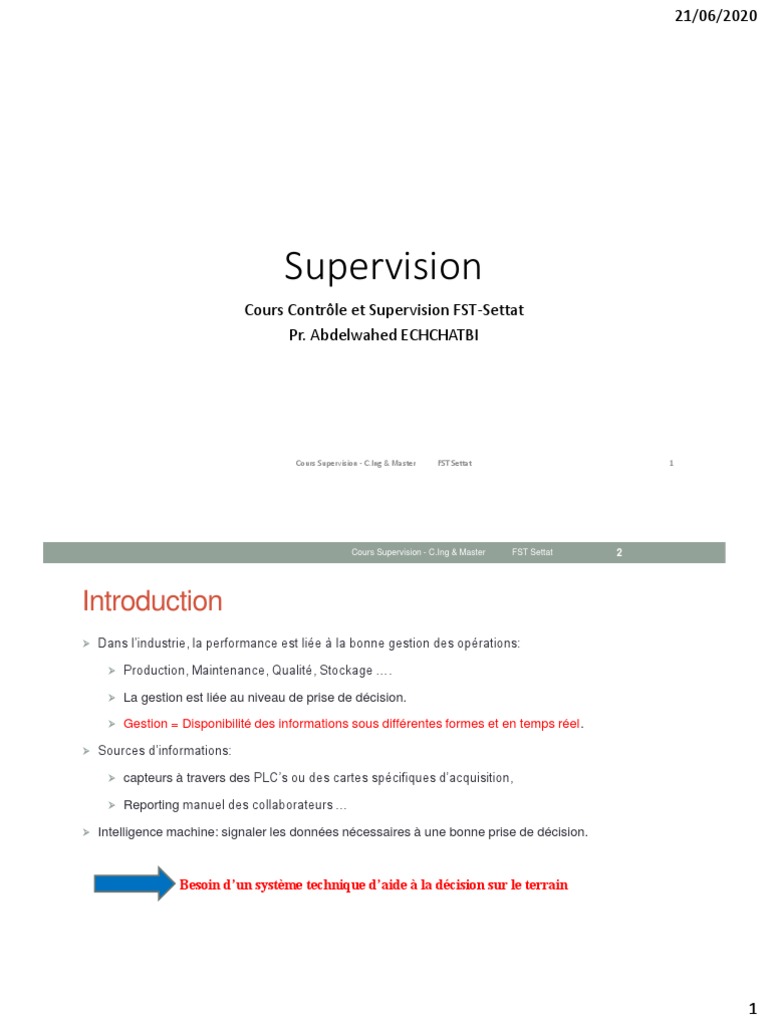

Supervision
Cours Contrôle et Supervision FST-Settat
Pr. Abdelwahed ECHCHATBI

Cours Supervision - C.Ing & Master FST Settat 1

Cours Supervision - C.Ing & Master FST Settat 2

Introduction
 Dans l’industrie, la performance est liée à la bonne gestion des opérations:

 Production, Maintenance, Qualité, Stockage ….

 La gestion est liée au niveau de prise de décision.

 Gestion = Disponibilité des informations sous différentes formes et en temps réel.

 Sources d’informations:

 capteurs à travers des PLC’s ou des cartes spécifiques d’acquisition,

 Reporting manuel des collaborateurs …

 Intelligence machine: signaler les données nécessaires à une bonne prise de décision.

Besoin d’un système technique d’aide à la décision sur le terrain

1
 21/06/2020

Cours Supervision - C.Ing & Master FST Settat 3

Supervision - SCADA
• La supervision est une technique industrielle de suivi et de pilotage informatique de procédés
de fabrication automatisés.

• Elle concerne l'acquisition de données et le paramétrage des commandes des processus

généralement confiés à des automates programmables.

• Les logiciels de supervision sont une classe de programmes applicatifs dédiés à ces tâches
de contrôle de processus et de collecte d'informations en temps réel depuis des sites distants,
en vue de maîtriser un équipement, procédés, unité…

• SCADA (supervisory control and data acquisition)

Cours Supervision - C.Ing & Master FST Settat 4

SCADA
 Un système SCADA comprend des éléments matériels et logiciels :
 L’Interface Homme-Machine ou HMI : présente les données de processus à un opérateur
humain pour faciliter la surveillance et le contrôle.
 Un système de surveillance (informatique), collecte de données sur le processus et envoie
des commandes au processus.
 Unités terminales distantes spéciales (RTU) : collectent les informations à travers les
capteurs des processus.
 Automate programmable (API) : appareils de contrôle (PC) de terrain. Économiques, grâce
à leur polyvalence, souvent utilisés en tant que (RTU).
 Infrastructure de Communication: RLI faisant la liaison entre le système de surveillance et
les Unités terminales distantes.(RTU)

2
 21/06/2020

Cours Supervision - C.Ing & Master FST Settat 5

Terminologie
 (ICS) : Système de contrôle industriel : terme général
 (SCADA) système de contrôle et acquisition de données (SCADA)
 (DCS) système de contrôle distribué (DCS).

Cours Supervision - C.Ing & Master FST Settat 6

Fonctionnalités d ’un système SCADA

• Le système SCADA comprend 3 sous-ensembles fonctionnels:

• la commande : séquences de fonctionnement destinées aux actionneurs et qui définissent

les gammes de fabrication.

• la surveillance : recueillir les signaux de mesures des procédés, combiner (inférer) les
différents signaux pour constituer des historiques et reconstituer l’état du système. La
surveillance a donc un rôle passif visà-vis du système de commande et du procédé.

• la supervision : liée à la prise de décision en réalisant le suivi des tâches effectuées par
les opérateurs. Changer et/ou optimiser un fonctionnement, réorganiser une production en
temps réel, intervenir pour reconfigurer en cas de défaillance, retourner au fonctionnement
normal, déclencher des procédures d’urgence …

3
 21/06/2020

Cours Supervision - C.Ing & Master FST Settat 7

Les fonction d’un logiciel de supervision

• Synoptique :

 Fournit une représentation synthétique,

dynamique et instantanée de l'ensemble

des moyens de production de l'unité ;

 Permet à l'opérateur d'interagir avec le

processus et de visualiser le
comportement normal ;

 Permet à l'opérateur de visualiser le

comportement anormal.

Cours Supervision - C.Ing & Master FST Settat 8

Les fonctions d’un logiciel de supervision

• Courbes :

 Donne une représentation

graphique des différentes

données du processus ;

 Donne les outils d'analyse

des variables historiées.

4
 21/06/2020

Cours Supervision - C.Ing & Master FST Settat 9

Les fonctions d’un logiciel de supervision

• Alarmes et Astreintes :

 Détecter prioritairement les situations d’alarme

 Gérer la prise en compte des alarmes par les opérateurs

(acquittement)

 Un système d’astreinte doit permettre de définir les

personnes à prévenir pour chaque type d’alarme, y-compris
les actions à effectuer en cas d’échec : (l’opérateur est
contacté automatiquement);

 Diffusion multimédia des alarmes : Message vocal via la

téléphonie fixe ou portable (GSM) ; Message écrit via SMS,
Beeper, Email, Fax…

Cours Supervision - C.Ing & Master FST Settat 10

Les fonctions d’un logiciel de supervision

• Recettes :

• Identifiée de manière claire et univoque à travers un nom

et un Id.
• Liste de valeurs prédéfinies à affecter à des variables de
type « Equipement ».
• Permet la production des lots de différents produits en
provenance d’un superviseur.
• Si les variables sont dans la même trame, les commandes
seront envoyées en même temps.
• Une recette répond aux questions :
 Ce qu’il faut charger ?

 Ce qu’il faut traiter ?

 Ce qu’il faut stocker ?

5
 21/06/2020

Cours Supervision - C.Ing & Master FST Settat 11

Les types des systèmes SCADA

1.Systèmes monolithiques ou anciens SCADA (Première génération) :
• Les calculs sont réalisés avec des ordinateurs centraux.

• Les systèmes SCADA sont indépendants et ne sont connectés à aucun autre système.

• Les protocoles de communication utilisés sont le plus souvent propriétaires

• La première génération de systèmes SCADA est redondante car un ordinateur central de secours est connecté

au niveau du bus informatique et activé en cas de panne de l'Ordinateur central principal.

Cours Supervision - C.Ing & Master FST Settat 12

Les types des systèmes SCADA

2.Systèmes SCADA distribués (Deuxième génération) :
• Possibilité de partage des fonctions de contrôle entre les multiples systèmes
connectés les uns aux autres à l'aide d'un réseau local .
• Optimisation des couts des stations selon les fonctions qui leur sont assignées.

6
 21/06/2020

Cours Supervision - C.Ing & Master FST Settat 13

Les types des systèmes SCADA

• 3.Systèmes SCADA en réseau (troisième génération) :
• Mise en réseau et communication à l'aide de réseau étendu (WAN) via des lignes
de données ou un téléphone.
• Ces systèmes utilisent des connexions Ethernet ou fibre optique pour transmettre
fréquemment des données entre les nœuds.
• Les nouvelles CPU des PLC peuvent héberger des pages web facilitant la mise en
œuvre de cette génération.

Cours Supervision - C.Ing & Master FST Settat 14

Les types des systèmes SCADA

4.Les systèmes SCADA 4.0 (Quatrième génération):

• Les SCADA ont évolué pour accompagner l’émergence de l’Industrie 4.0.
• Caractéristiques essentielles: intégration des concepts IIoT et informatique dans le
Cloud.
