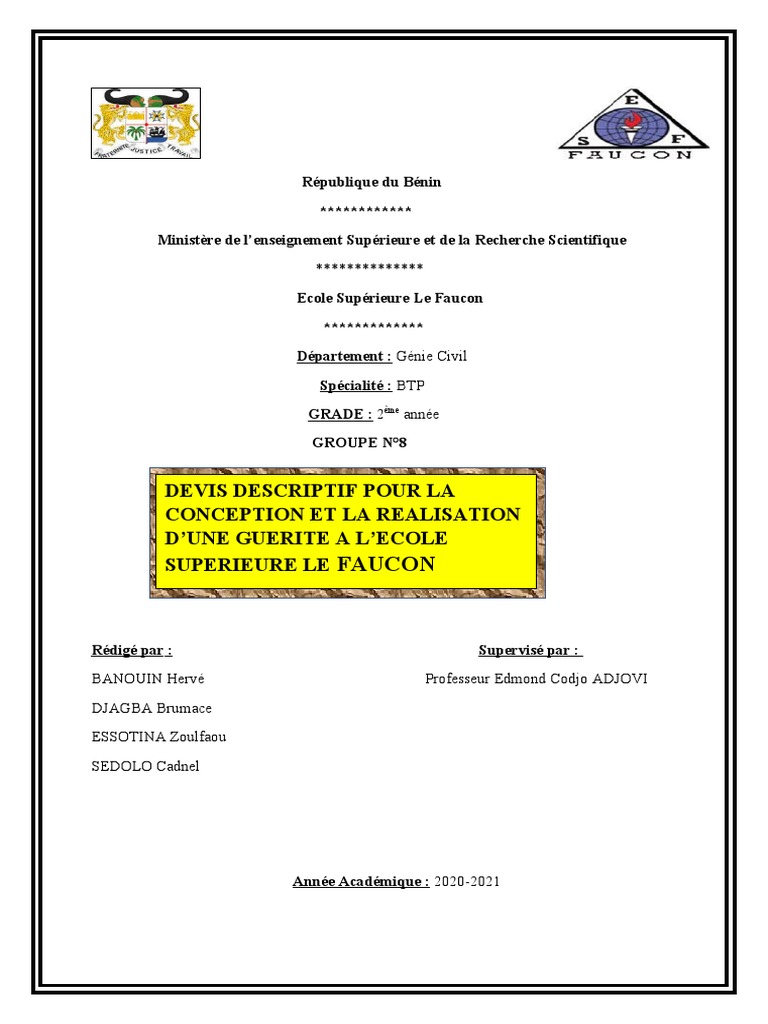

République du Bénin

************
Ministère de l’enseignement Supérieure et de la Recherche Scientifique
**************
Ecole Supérieure Le Faucon
*************
Département : Génie Civil
Spécialité : BTP
GRADE : 2ème année
GROUPE N°8

DEVIS DESCRIPTIF POUR LA

CONCEPTION ET LA REALISATION
D’UNE GUERITE A L’ECOLE
SUPERIEURE LE FAUCON

Rédigé par : Supervisé par :

BANOUIN Hervé Professeur Edmond Codjo ADJOVI
DJAGBA Brumace
ESSOTINA Zoulfaou
SEDOLO Cadnel

Année Académique : 2020-2021

 SOMMAIRE
INTRODUCTION
Description du projet
I. IMPLANTATION
1.1. Définition
1.2. Importance de l’implantation
1.3. Matériels utilisés
1.4. Rôle de ces matériaux
1.5. Techniques d’implantations
1.6. Dispositions particulières
II. TERRASSEMENT
2.1. Définition
2.2. Importance du terrassement
2.3. Fouilles
2.4. Choix des fouilles et Justification
2.5. Risques des fouilles
2.6. Dispositions particulières
III. FONDATIONS
3.1. Définition
3.2. Reconnaissance du sol
3.3. Types de fondations
3.4. Choix des fondations et justification
A. Semelles isolées
B. Semelles filantes
C. Mur de soubassement
3.5. Dispositions des armatures pour des chaînages
3.6. Dispositions particulières

2
IV. Elevation
4.1. Définition
4.2. Eléments d’élevation
4.3. Rôle de chaque élément
4.4. Dispositions particulières
V. Toitures-Terrasses
5.1. Définition
5.2. Etanchéité
5.3. Matériaux d’étanchéité
5.4. Problèmes posés par les toitures terrasses en B.A
5.5. Dispositions particulières

3
 INTRODUCTION
Le devis descriptif représente le cahier des charges d’une installation technique qu’elle soit
du chauffage, de climatisation, de plomberie ou autre. Il décrit les travaux à réaliser selon les
prescriptions de matériel et de mise en œuvre. Sa mise en œuvre est très importante pour
expliquer au client qui souhaite réaliser son bâtiment les coûts de chaque élément, le nombre
de matériaux et de matériels à utiliser sur le chantier, et les différents éléments à tenir en
compte dans notre réalisation.
Dans notre cas, nous voulons réaliser le devis descriptif d’une guérite qui sera implantée et
réalisée à l’Ecole Supérieure Le Faucon.
La suite de notre devoir sera donc destinée à la réalisation de notre devis.

DESCRIPTION DU PROJET

4
 Un devis descriptif est un document écrit qui défini les travaux à exécuter, indique les
matériaux à utiliser et précise les conditions de mise en œuvre d’un projet de travaux sans
ressortir les quantités.
Les travaux objets du présent descriptif consistent en la conception d’une guérite à l’Ecole
Supérieure Le Faucon sise à Abomey-Calavi. Le dit bâtiment a une superficie de 14,19m² et
s’élève à une hauteur de 3m50 du terrain naturel. Ce bâtiment comporte 04 murs tous de
hauteurs 3m et d’épaisseur 15cm, portant tous une dalle non accessible d’épaisseur 20cm avec
un débordement de 30cm et un accrotère de hauteur 30cm. Cette guérite veut être réalisée
dans le but de permettre aux surveillants de contrôler l’entrée et la sortie des étudiants dans/de
l’enceinte de l’université. L’implantation de cette guérite se fera tout juste à l’entrée du côté
gauche avant le portail.

I. Implantation
1.1. Définition
L’implantation est l’opération qui consiste à reporter sur le terrain, suivant les indications
d’un plan, la position de bâtiments, d’axes ou de points isolés dans un but de construction

5
 ou de repérage. La plupart des tracés d’implantation sont constitués de droites, de courbes
et de points isolés.
I.2. Importance de l’implantation
Le bon choix d’implantation d’un bâtiment peut rapidement s’avérer décisif. Une bonne
implantation permet une meilleure interaction à la fois avec ses fournisseurs, ses clients,
mais aussi ses salariés.
I.3. Matériels utilisés
Les matériels utilisés pour l’implantation d’un bâtiment sont les suivants :

 Une équerre
 Un théodolite
 Un cordeau
I.4. Rôles de ces matériaux
 Une équerre : permettant de tracer les angles droits et d’effectuer les vérifications
 Un théodolite : pour mesurer les angles afin d’implanter correctement l’ouvrage
 Un cordeau : est un instrument utilisé pour le traçage, notamment pour
l’implantation d’un ouvrage.
I.5. Techniques d’implantation
Pour l’implantation de notre guérite, nous allons :
1. Mettre en place les deux premiers jalons
2. Réaliser et mettre en place les chaises ainsi que les jalons restants
3. Reporter et fixer les cordeaux sur les chaises avec des pointes
4. Vérifier l’équerrage et prendre l’aplomb des points d’intersections des cordeaux

I.6. Dispositions particulières

- Suivre la délimitation du géomètre pour poser convenablement les piquets
- Limiter l’utilisation d’instruments archaiques

II. Terrassement
2.1. Définition
Les terrassements constituent les travaux qui se rapportent à la modification du relief d’un
terrain. Cette modification des niveaux du sol est réalisée par l’exécution des déblais
(extraction), remblais (apport). On distingue :
o Les terrassements en galerie, souterrains, ou en puits
o Les terrassements sous l’eau

6
 2.2. Importance du terrassement
Le terrassement permet d’assurer une bonne assise à la future structure qui sera imposée
au terrain. Il t’évitera entre autre tous les problèmes de tassements ou de glissement du
terrain.
Dans notre cas, on adoptera un terrassement en galerie. Et comme leds travaux sont peu
importants, le terrassement se fera manuellement à l’aide des brouettes.
2.3. Fouilles
Les fouilles sont des travaux de terrassement dont la profondeur rapportée à la surface ou à la
largeur est plus importante. Les fouilles servent à l’exécution des bâtiments. Il existe
différents types de fouilles dont les fouilles en pleine masse, en rigole, en puits et en galerie.
2.4. Choix des fouilles et justifications
Dans le cas de cette construction, il de préférable d’adopter la fouille en rigole.
Justification
La fouille en rigole est préférable dans cette construction parce qu’elle nécessite une
tranchée dont la largeur minimum est de 0,40m conformément à notre construction destinée
ainsi à recevoir les maçonneries et les fondations.
2.5. Risques des fouilles
Le creusement des fouilles en tranchées exécutées pour certains travaux expose des
travailleurs à de nombreux risques en particulier le risque d’éboulement. Celui-ci est le risque
le plus fréquent et le plus grave qui peut se présenter au cours de l’exécution des travaux.
Les risques professionnels :

 Risques d’éboulement de la tranchée entrainant l’ensevelissement ou l’écrasement de

l’agent.
 Risques de chute de la charge transportée sur l’agent située dans la tranchée.
 Risques de chute des agents ou une tierce personne dans la tranchée
 Risques engendré par la présence d’objets ou ouvrage enterré (cables électriques,
canalisations de gaz,…)
2.6. Dispositions particulières

- Limiter les risques d’éboulements par des fouilles en gradins

7
III. FONDATION
3.1. Définition
Une fondation se définie comme la partie d’un bâtiment ou d’un ouvrage de travaux
publics qui assure la transmission dans le sol des charges (poids propre, forces climatique,
sismiques et charges d’exploitation) de celui-ci.

3-2 RECONNAISSANCE DU SOL

Les essaies effectués ont pour but :

 De définir d’une manière précise la résistance du sol a l’écrasement ou a la

pénétration, essaie valable pour des constructions peut importantes.
 De connaitre en profondeur les caractéristiques mécaniques, physiques et chimiques
essaie pratique pour des conditions importante.

3-3 TYPES DE FONDATION

On distingue plusieurs types de fondation :
 Fondations superficielle
 Fondations sur semelle
 Fondation sur pieux
 Radier

3-4 CHOIX DES FONDATIONS ET JUSTIFICATIONS

La construction nous concernant nécessite une fondation superficielle. Elles sont

adaptées aux terrains suffisamment porteurs, lorsque le sol résistant est situé a moins
de 3 mètre de profondeur, c’est le cas de notre construction dont le bon sol est situ é en
moins de trois mètre(3m). Elles sont peu profondes et sont idéales pour les
constructions légères (fondation pour la construction d’une maison par exemple).

A- SEMELLES FILANTES

Cette semelle de fondation est mise en place sous les murs porteurs pour supporter le
poids et donc assuré la stabilité de la structure.
B- SEMELLE ISOLEE
Placé sous un poteau, elle reprend des charges concentrées. De formes carrée ou ronde, sa
longueur est inferieure a 5× sa largeur. Elle est utilisé pour réaliser les fondations des
bâtiments a structure poteaux/poutre.

8
 C- MUR DE SOUBASSEMENT
Les murs de soubassements partent des semelles de fondation et arrive jusqu’au niveau du
plancher bas de la maison ou de l’extension: dallage sur terre pleine, vide sanitaire.

3-5. DISPOSITION DES ARMATURES POUR DES CHAINAGES

Les chaînages horizontaux doivent être présents :

 Au niveau bas ;
 Au niveau du plancher ;
 Au niveau du contreventement du haut des murs, en l’absence de plancher sous
comble.
Les chaînages horizontaux intérieurs à la construction doivent régner sur toute l’épaisseur
des parois. Ces chaînages doivent avoir une hauteur minimale de 15cm ; leurs armatures
longitudinales doit être composées d’au moins une barre dans chaque angle, soit 04 barres,
en acier de diamètre 8mm en la zone là, 10mm en zone 1 et 12mm en zone 2. Tout
chaînage horizontal doit comporter des armatures transversales d’espacement au plus égal
à la hauteur du chaînage sans excéder 25cm. Les chaînages horizontaux périphériques
doivent régner sur au moins les 2/3 de l’épaisseur des murs. Ou les 3/5ème si l’épaisseur
des parois est > à 30cm.
3.6. Dispositions particulières

- Assèchements des fouilles

- Respect de l’enrobage
- S’assurer de la pose du béton de propreté avant de la pose des semelles

IV. Elevation

4.1. Définition
Dans l’industrie de la construction, le terme « élevation » désigne une projection
orthographique des faces extérieures (ou parfois intérieures) d’un bâtiment, c’est-à-dire
un dessin bidimensionnel des façades du bâtiment… Les dessins d’élevation simples
peuvent montrer : Le contour d’un bâtiment. Ouvertures telles que portes et fenêtres.
4.2. Eléments d’élevation
Dans le cas de notre guérite, les éléments d’élevation sont :

9
 Les murs porteurs et la dalle.
4.3. Rôles de chaque élément
Chaque élément a un rôle à jouer dans l’équilibre du bâtiment :
 Les murs porteurs : L’ensemble des murs porteurs d’un bâtiment forment ce
qu’on peut considérer comme le squelette de la construction. Le mur porteur est
donc un mur extérieur qui doit supporter :
 La charpente du toit
 La structure du plancher de la construction

Afin d’assurer ses fonctions, le mur porteur doit reposer sur des fondations et être
construit dans des matériaux très résistants comme :

 Le béton
 La brique
 Le parpaing
 La terre crue
 La paille

On attend donc du mur porteur qu’il soit résistant et stable, mais aussi qu’il
apporte une isolation thermique, phonique et hydrométrique suffisante au
bâtiment. Le mur porteur est également édifié afin de contrer le phénomène de
poussée horizontale qui peut être à l’origine de déformations de la construction.

 La dalle : Une dalle est une plaque horizontale en béton d’une surface pouvant
être très importante Dans le cas de notre guérite, c’est une dalle non accessible.
Elle n’aura aucun rôle particulier mais servira juste de toit à notre guérite.

4.4. Dispositions particulières

- S’assurer du parallélisme deux à deux entre les murs
- Respecter la répartition du poids des murs sur la fondation

V. Toitures-Terrasses
5.1. Définition

10
Une toiture terrasse est un dispositif architectonique technique permettant de réaliser
une toiture plate. Cette dernière peut rester inaccessible ou être utilisée comme espace à
vivre, convivial ou de loisir. Mais la toiture de notre guérite sera inaccessible.
5.2. Etanchéité
En construction, l’étanchéité est un principe constructif d’une paroi pour interdire le
passage de l’eau sous tous ses états. L’étanchéité est la plupart du temps assurée par des
produits de construction comme les membranes ou des matériaux comme les enduits.
5.3. Matériaux d’étanchéité
On peut utiliser des matériaux spécifiques :

 verre cellulaire
 perlite ou argile expansée
 Matériau étanche multicouches : une peinture d’accrochage sur laquelle on pose un
rouleau de bitume, recouvert d’une couche de résine acrylique imperméable.

5.4. Problèmes posés par les toitures terrasses en B.A

 Le plancher est soumis aux variations parfois brutales de la température
 Effets alternés de dilatation et de raccourcissements
 Fissures sur les rives
 Effets de changements de températures
 Entrée d’eau par capillarité
 Humidité préjudiciable à l’isolant
 Reprises du parement extérieur peu esthétiques
 Affaiblissement de la résistance des structures porteuses

5.5. Dispositions particulières

- Tenir compte d’un enduit de bonne qualité pour assurer l’étanchéité efficace de
la dalle
- Réaliser un acrotère conformément à l’accessibilité de la toiture

11
 CONCLUSION
En conclusion, la réalisation du devis descriptif nous permettra de mener à bien la
réalisation de notre guérite et aidera le concepteur à définir les différents corps d’états qui
seront amenés à intervenir dans la construction. Ce devis permettra aussi au client de
connaître chaque détail de la construction du bâtiment qu’il veut réaliser.

12
13
