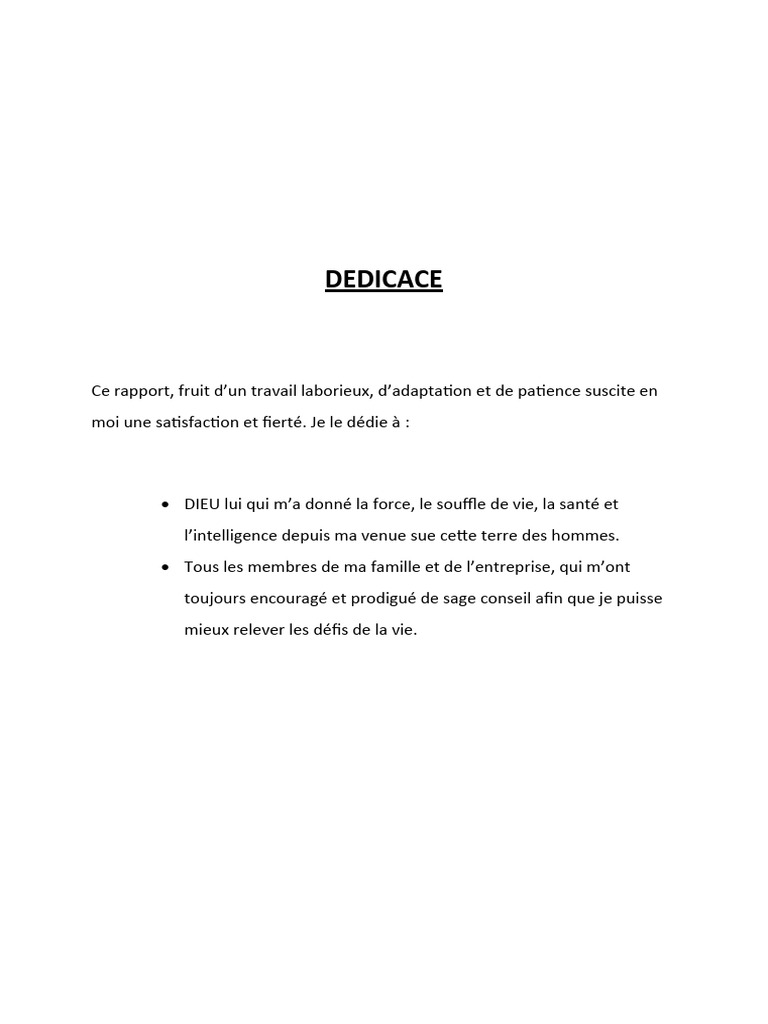

DEDICACE

Ce rapport, fruit d’un travail laborieux, d’adaptation et de patience suscite en

moi une satisfaction et fierté. Je le dédie à :

 DIEU lui qui m’a donné la force, le souffle de vie, la santé et

l’intelligence depuis ma venue sue cette terre des hommes.
 Tous les membres de ma famille et de l’entreprise, qui m’ont
toujours encouragé et prodigué de sage conseil afin que je puisse
mieux relever les défis de la vie.
 REMERCIMENT

La réalisation de ce document n‘a été possible qu’avec l’aide de plusieurs

personnes à qui je ne peux me passer de dire mes sincères remerciements.

Ainsi ma profonde gratitude et reconnaissance vont à l’endroit de :

 Monsieur BROU KOFFI, le directeur général de l’entreprise BULDING

dont le mérite est à féliciter.
 Monsieur N’GUESSAN AUGUSTE, ingénieur
 Monsieur BROU KONAN WILFRID, responsable des travaux (dirige,
contrôle et supervise tous les travaux.)
 Monsieur N’GUESSAN, électricien
 Monsieur

A l’ensemble du personnel de l’entreprise BULDING pour l’accueil, l’esprit

d’équipe et leur disponibilité durant ce document.

Que tous ceux j’ai pu côtoyer tout au long de mon stage et à qui je ne puis
m’adresser directement, trouvent ici l’expression de ma profonde gratitude.

Enfin à Mesdames et Messieurs les membres du jury qui ont eu l’amabilité

d’accepter et d’évaluer ce travail. Qu’ils trouvent l’expression de ma
reconnaissance.

Que DIEU vous bénisse !

 AVANT PROPOS

Crée en 2001, par un groupe d’enseignants de l’ex-ENSTP, l’Ecole

Spéciale du Bâtiment et des Travaux Publics (ESBTP) est agrée par le ministère
de l’enseignement technique et de la formation professionnelle.

L’ESBTP compte plusieurs filières qui sont :

 Génie civil option Bâtiment

 Génie civil option Travaux Publics
 Génie civil option Urbanisme
 Génie civil option Géomètre Topographe
 Mine-Géologie-Pétrole

L’objectif de l’ESBTP est de former des techniciens et des ingénieurs qualifiés,

directement opérationnels dans le secteur du Bâtiment, des Travaux Publics,
des Mines, de la Géologie et du pétrole et toutes leurs activités connexes telles
que la Topographie, les techniques urbaines, l’aménagement et
l’environnement ; Préparer ses diplômés à se prendre en charge en créant eux-
mêmes des petites et moyennes Entreprise (PME) dans les domaines précités ;
Permettre aux travailleurs d’avoir des formations qualifiantes et diplômantes
dans le cycle ingénieur, le cycle techniciens supérieurs ou tout autre niveau à la
demande.

C’est dans ce cadre que l’entreprise BULDING a bien voulu m’accueillir pour un
stage de trois (3) mois, en vue de valider notre admissibilité au Brevet de
Technicien Supérieur. Au cours de cette période, nous avons travaillé sur le
thème : «REALISATION D’UN DALLAGE INDUSTRIEL DE 810 METRE CARRE
(810M²) A LA MANUTENTION AFRIACAINE COTE D’IVOIRE (MACI)».
REALISATION D’UN DALLAGE
INDUSTRIEL DE 810 METRE CARRE (810M²)
A LA MANUTENTION AFRIACAINE COTE
D’IVOIRE (MACI).

DEFINITION

Un dallage est ouvrage en béton armé de grande dimension par rapport à son épaisseur, qui
repose uniformément sur un support.

I) TERRASSEMENT

Le terrassement est la première étape des travaux de construction. Il a pour objectif de

modifier le relief d’un terrain.
Le terrassement est l’ensemble des travaux qui vise à mettre la terre au même niveau et
stabiliser une surface avant la pose des matériaux lourds.
En effet, les travaux de terrassement englobent les travaux de fouilles, tranchée, enlèvement
de la terre et d’entassement de terrain.
Un terrassement qui n’a pas été réalisé convenablement peut avoir un impact sur les risques
de glissement, de tassement ou d’écroulement du sol, la qualité des futurs travaux et peut
prolonger la durée des travaux et allonger la liste des matériaux. Il est conseillé de réaliser le
terrassement en période de grande froid ou en période sèche pour ne pas travailler sur un
terrain trempé.
Pour réaliser les travaux de terrassement il faut suivre des étapes bien défini qui sont :

 L’ANALYSE DU SOL
 LE PIQUETAGE OU LE BORNAGE DU TERRAIN
 L’EXTRACTION DU SOL
 LE REMBLAYAGE

I.1) L’ANALYSE DU SOL

La première chose à faire lors des travaux de terrassement est l’étude du sol. Dans cette
étape, il faut déterminer les caractéristiques, propriétés physiques et mécaniques du sol.
Après avoir déterminé les caractéristiques du sol, nous pouvons savoir si le terrain est une
zone à risque. De la même façon, nous pouvons connaître quels sont les travaux à effectuer
et ainsi que les engins à utiliser.

I.2) LE PIQUETAGE OU LE BORNAGE DU TERRAIN

Après l’analyse du sol, nous devons préparer le terrain. Dans cette étape, il faut faire le
piquetage ou le bornage du terrain. Cela permet à délimiter la zone de terrassement et
d’éviter les problèmes avec les voisins. Nous pouvons faire appel à un géomètre pour
réaliser un travail précis et une délimitation officielle.
Lors du piquetage, vous serez aussi amené à prévoir et à enlever les canalisations dans les
endroits de passage.

I.3) L’EXTRACTION DU SOL

Après le piquetage ou le bornage, il faut passer ensuite à l’extraction du sol.

Cela consiste à enlever et à déplacer de la terre.
Sachez qu’il faut connaître la quantité de la terre à enlever dès le début.

I.4) LE REMBLAYAGE

Pour finaliser les travaux de terrassement, il faut réaliser le remblayage. Cela consiste à
reboucher les divers trous dus à la mise en place des canalisations et des câblages. Grâce au
remblayage, votre terrain sera parfaitement plat et prêt à accueillir votre future
construction.

II) REALISATION DES DIFFERENTS PANNEAUX DE

COFFRAGE
II.1) LE COFFRAGE

Le coffrage est un élément incontournable lors du coulage du béton.

Mais avant de réaliser le coffrage, il faut bien choisir son coffrage en tenant compte de
plusieurs critères qui sont :
Les formes prévues
La mise en œuvre
Le poids du coffrage (quand il s’agit des grandes constructions)
Le coffrage va permettre au béton de prendre la forme souhaitée. Il sert aussi de maintien
au matériau jusqu’à sa prise. Enfin, il donne un état de surface au béton.
Dans notre cas nous avons faire un coffrage de 40cm x 60cm d’épaisseur 20cm.
A noter que le coffrage doit être réalisé après le terrassement.

II.2) COMMENT REALISER LE COFFRAGE

Il faut d’abord commencer par choisir les planches et il faut s’assurer qu’elles soient bien
droites et quelles présentent des arêtes bien franches, pour pouvoir créer des angles
parfaits, c’est à dire il faut que les angles soient en équerre. Ensuite, il faut couper les
planches à la bonne dimension. Pour cette opération, nous nous sommes servir d’une scie. Il
ne reste plus ensuite qu’à disposer les planches. Pour l’assemblage du coffrage, il y’a
plusieurs techniques. Si le coffrage est pour un dallage en béton ou une fondation de
plusieurs mètres de long, il est conseillé de se servir de cales ou de piquets tous les
cinquante mètres (50m). Autrement, des déformations peuvent se présenter. Il faut que tout
soit parfaitement de niveau pour éviter tous les problèmes lors du coulage du béton. Pour
vérifier si notre coffrage est à niveau nous allons utiliser un cordeau.
Un cordeau c’est une corde que l’on tend entre deux (2) points pour tracer une ligne droite.
Grâce au coffrage, le béton aura la forme que l’on souhaite.

II.3) LE FILM POLYANE

Après avoir réalisé le coffrage nous allons mettre du film polyane pour dalle également
appelé film sous-dalle polyéthylène.
Cette feuille de plastique a différentes fonctions qui sont : une bonne isolation de la dalle
béton, désolidarisation entre une dalle et son support, écran qui empêche les remontées
d’eau, protection du béton frais.
Celui-ci doit avoir les mêmes dimensions que le coffrage. Ensuite il faut positionner les cales
à béton sur le film polyane.
Les cales à béton sont utilisées pour assurer l’enrobage des armatures (la distance entre la
surface du béton et l’armature la plus proche), cela favorise le coulage et nous donne un bon
béton armé.

III) LE FERRAILLAGE

Le ferraillage est l’ensemble des armatures d’un élément de construction en béton armé.
Dans notre cas deux (2) nappes ont été fabriqué pour chaque coffrage et nous avons utilisé
deux (2) types de fer.
Pour la première nappe, des fers de diamètre 12cm (fer12) et un espacement de 15cm.
Pour la deuxième nappe, des fers de diamètre 10cm (fer10) et un espacement de 20cm.
Nous avons aussi fabriqué des chevaliers pour maintenir l’écartement entre les deux nappes.
Après tout cela nous allons poser les nappes de ferraillage dans les différents panneaux de
coffrage.

 DEFINITION ET FONCTION D’UNE ARMATURE ET D’UN

FERRAILLAGE BETON

Une armature est une structure en acier destinée à consolider le béton. Le ferraillage est
l’action d’assembler plusieurs armatures en vue de réaliser une construction.
Pour réaliser ces assemblages, les armatures sont attachées avec des files métalliques.
Certaines armatures sont assemblées sur plan, montées ou livrées sur site.
Armer le béton est primordial pour éviter sa fissuration. En effet, le béton a une bonne
résistance à la compression mais se fissure en cas de traction ou de cisaillement.
L’armature et le ferraillage sont constitués d’acier, un alliage de fer et de carbone qui résiste
bien à la traction et au cisaillement. Cette résistance stabilise la construction en béton.
 IV) LE COULLAGE DU BETON

Dans tout type de construction en dur, l’utilisation du béton est indispensable pour
permettre à l’ouvrage d’être correctement solide. Le béton est fabriqué à partir d’un
mélange d’eau, de ciment, de sable et de gravier. Le dosage de ces éléments dépend de
l’usage auquel le béton est destiné.
Il existe plusieurs types de béton : il faut choisir celui qui est adapté à la réalisation des
dallages. Cela dépend de plusieurs critères : le climat, l’environnement, le type de sol. Il est
très important de respecter le dosage du béton.
Le béton peut se fabriquer sur chantier ou peut être livré sur le chantier avec des camions
toupie par une entreprise spécialisé dans la fabrication du béton.
Pour cela nous avons faire appel à APEX BETON.
Avant d’attaquer le coulage du béton, il faudra rassembler les outils nécessaires et préparer
le terrain. Compte tenu du fait qu’il s’agit des travaux de maçonnerie, nous allons donc
utiliser les outils de maçonnerie. Nous aurons donc besoin de perle, mètre, niveau, râteau,
truelle, taloche, brouette, règle et de dame a béton.
Maintenant nous pouvons passer au coulage. Le coulage se fait naturellement dans les
différents coffrages. Apres avoir coulé le béton nous allons le vibré avec un vibreur béton. La
vibration permet de chasser l'air du béton ce qui le rend plus compact.
Pour bien étaler la surface, utilisez une règle de maçon. Une fois que le béton est bien étalé,
on le laisse durcir pendant 2 à 3 heures avant de talocher, et de lisser les bords à la truelle de
maçon.
Le lissage est une étape importante, car elle est nécessaire pour compacter le sol en béton
après le coulage. Cela se fait à l'aide d'une machine appelée hélicoptère, qui est équipée de
lames. Ces lames font un mouvement circulaire sur le sol, ce qui le rend de plus en plus lisse
et dense dans sa structure.
Une fois que le béton est bien étalé et bien lisse, il faudra attendre 24 h pour le séchage. Ceci
concerne le séchage avant le décoffrage (Opération consistant à enlever le coffrage d'un
ouvrage en béton), Le décoffrage se fait une journée après le coulage du béton, mais pour
l’utilisation de la structure en béton(le dallage), il faut attendre environ trois (3) mois parce
que c’est la période dont il a besoin pour sécher complètement. Le respect de cette période
est très important pour assurer la résistance du béton.
Le décoffrage se fait une journée après le coulage du béton
