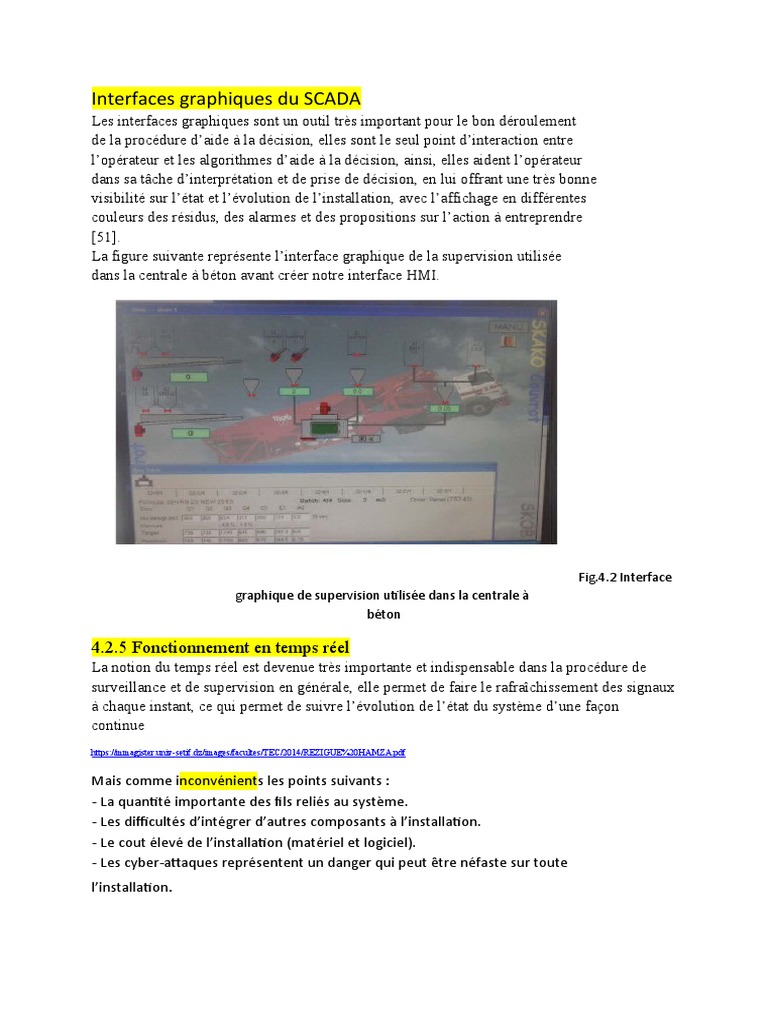

Interfaces graphiques du SCADA

Les interfaces graphiques sont un outil très important pour le bon déroulement
de la procédure d’aide à la décision, elles sont le seul point d’interaction entre
l’opérateur et les algorithmes d’aide à la décision, ainsi, elles aident l’opérateur
dans sa tâche d’interprétation et de prise de décision, en lui offrant une très bonne
visibilité sur l’état et l’évolution de l’installation, avec l’affichage en différentes
couleurs des résidus, des alarmes et des propositions sur l’action à entreprendre
[51].
La figure suivante représente l’interface graphique de la supervision utilisée
dans la centrale à béton avant créer notre interface HMI.

Fig.4.2 Interface
graphique de supervision utilisée dans la centrale à
béton

4.2.5 Fonctionnement en temps réel

La notion du temps réel est devenue très importante et indispensable dans la procédure de
surveillance et de supervision en générale, elle permet de faire le rafraîchissement des signaux
à chaque instant, ce qui permet de suivre l’évolution de l’état du système d’une façon
continue
https://mmagister.univ-setif.dz/images/facultes/TEC/2014/REZIGUE%20HAMZA.pdf

Mais comme inconvénients les points suivants :

- La quantité importante des fils reliés au système.
- Les difficultés d’intégrer d’autres composants à l’installation.
- Le cout élevé de l’installation (matériel et logiciel).
- Les cyber-attaques représentent un danger qui peut être néfaste sur toute
l’installation.
Logiciel SCADA

C’est l’application installée sur la MTU responsable de la collection des données, le

traitement graphique et l’affichage sur HMI, la gestion des alarmes, l’archivage

interne et externe des données ...etc. Dans la suite, on décrira avec plus de détails les

caractéristiques des logiciels SCADA.

1.4.2 Logiciel SCADA

Un logiciel SCADA fournit des vues graphiques de l’état de l’installation. Il permet de

visualiser l’ensemble des données du procédé et d’intervenir à distance sur les

machines. Il génère des rapports d’exploitation et de contrôle de données et archive

la synthèse des données dans ses bases d’historiques.

Figure 1.5 Exemple d’HMI générer par un logiciel SCADA.

Les fonctions principales d’un logiciel SCADA sont[6]

- L’acquisition et visualisation des données d’exploitation de l’installation en

offrant à l’opérateur une très bonne visibilité avec l’affichage en différentes
couleurs des grandeurs, des alarmes.
- Le stockage (archivage) des données importantes avec les commentaires saisis
par l’opérateur.
- La visualisation des tendances en temps réel à partir de données temps réel
ou depuis les bases d’archivage.
- L’amélioration de la disponibilité des installations et la fourniture des
informations fiables.
- La capture des notifications d’alarme adressées au personnel d’exploitation et
de maintenance par message texte ou par voie vocale.
- La génération des rapports d’exploitation et les rapports règlementaires
régulièrement.
En plus, l’interface graphique doit faciliter aux opérateurs la procédure d’aide à la
décision, car il facilite la tâche d’interprétation des évènements qui peuvent surgir
dans l’installation.

Figure 1.6 Les différentes tâches du logiciel SCADA
