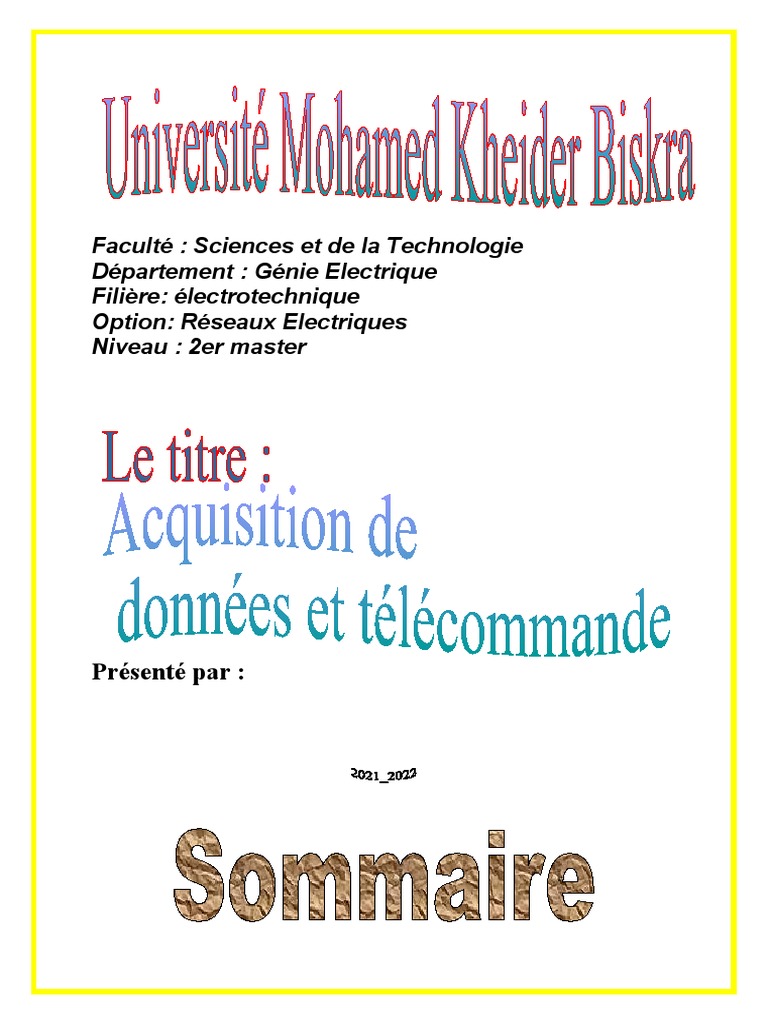

Faculté : Sciences et de la Technologie

Département : Génie Electrique

Filière: électrotechnique
Option: Réseaux Electriques
Niveau : 2er master

Présenté par :
1-Introduction

2- Les systèmes de télésurveillance de la mobilité

3-Principes fondamentaux du contrôle :
4-Définition du Scada :
5-générations de systèmes SCADA:
6- Supervision dans un environnement SCADA
7-DOMAINE D'APPLICATION DES SYSTEMES
SCADA

8-ARCHITECTURE CLASSIQUE DU RESEAU

SYSTEME SCADA
9-SECURITE DE SYSTEME SCADA
10 -Logiciel SCADA
11-SYSTEMEDE TELECONDUITE DU RESEAU DE
DISTRIBUTION ELECTRIQUE MOYEN TENSION DU
BISKRA

Conclusion

1-Introduction :
Industriels de la production ou du transport de pétrole ou de gaz naturel, il vous faut
sans cesse accroître la production, répondre à des délais de livraison toujours plus
serrés, réduire les coûts d’exploitation et de maintenance, tout en respectant les
impositions environnementales et les politiques de sécurité.
 Les réglementations se multiplient, la demande croît continuellement, la
sensibilisation en matière de sécurité s’intensifie, aussi la plupart des entreprises
industrielles envisagent d’équiper leurs installations d’un système de supervision, de
contrôle/commande et d’acquisition de données (SCADA), ou de moderniser
l’existant.

2- Les systèmes de télésurveillance de la mobilité

Les systèmes de télésurveillance de la mobilité sont basés sur le déploiement d’un
réseau de capteurs dans l’environnement de la personne. Cela permet de récupérer
en permanence des données de localisation et des données actimétriques. Les
données sont ensuite acheminées vers un serveur central qui s’occupe de les
stocker et de les traiter afin de générer des alertes.[1]

3-Principes fondamentaux du contrôle :

Un ICS typique contenant une prolifération de boucles de commande, d'IHM et
d'outils de diagnostic et de maintenance à distance avec un ensemble de protocoles
réseau d'architecture en couches. Parfois, ces boucles de contrôle sont imbriquées
et / ou en cascade. Les boucles de surveillance et les niveaux de niveau inférieur de
manière de continuer pendant toute la durée d'un processus, avec un cycle de temps
compris entre quelques millisecondes et quelques minutes.

 Composants de contrôle :
Serveur de contrôle: serveur de contrôle hébergé logiciel de contrôle
DCS ou PLC conçu pour communiquer avec les contrôles de niveau
inférieur. Le serveur de contrôle d'accès aux modules de contrôle
subordonnés sur un réseau ICS.
Serveur SCADA ou unité de terminal maître (MTU). Le serveur SCADA
est le périphérique qui joue le rôle de maître dans un système SCADA. Les
unités de terminal distantes et les équipements CPL (décrits ci-dessous)
situés sur des sites de terrain distants agissent généralement en esclaves.
Terminal distant (RTU). La RTU, également appelée unité de télémétrie
distante, est une unité spéciale de contrôle et d'acquisition de données
conçue pour prendre en charge les stations distantes SCADA. Les RTU
sont des dispositifs de terrain souvent équipés d'interfaces radio sans fil
pour prendre en charge des situations distantes où les communications
filaires ne sont pas disponibles. Parfois, les automates programmables
sont implémentés en tant que périphériques de terrain pour servir de RTU;
dans ce cas, l'automate est souvent appelé une RTU.
Contrôleur logique programmable (PLC). L’API est un petit ordinateur
industriel conçu à l’origine pour exécuter les fonctions logiques exécutées
par le matériel électrique (relais, commutateurs de batterie et compteurs /
compteurs mécaniques). Les automates ont évolué pour devenir des
automates capables de contrôler des processus complexes. Ils sont
largement utilisés dans les systèmes SCADA et les DCS. Les autres
contrôleurs utilisés sur le terrain sont les contrôleurs de processus et les
RTU; ils offrent le même contrôle que les automates mais sont conçus
pour des applications de contrôle spécifiques. Dans les environnements
SCADA, les automates sont souvent utilisés comme appareils de terrain
car ils sont plus économiques, polyvalents, flexibles et configurables que
les RTU à usage spécifique.
Dispositifs électroniques intelligents (IED). Un IED est un capteur /
actionneur «intelligent» contenant l'intelligence nécessaire pour acquérir
des données, communiquer avec d'autres dispositifs et effectuer un
traitement et un contrôle locaux. Un DEI peut combiner un capteur d'entrée
analogique, une sortie analogique, des capacités de contrôle de bas
niveau, un système de communication et une mémoire programme dans
un seul appareil. L'utilisation des IED dans les systèmes SCADA et DCS
permet un contrôle automatique au niveau local.
Interface homme-machine (IHM). L’IHM est un logiciel et un matériel qui
permettent aux opérateurs de surveiller l’état d’un processus sous contrôle,
de modifier les paramètres de contrôle pour modifier l’objectif de contrôle
et d’annuler manuellement les opérations de contrôle automatique en cas
d’urgence. L'IHM permet également à un ingénieur de contrôle ou à un
opérateur de configurer des points de réglage ou des algorithmes et
paramètres de contrôle dans l'automate. L'IHM affiche également des
informations sur l'état du processus, des informations historiques, des
rapports et d'autres informations pour les opérateurs, les administrateurs,
les gestionnaires, les partenaires commerciaux et les autres utilisateurs
autorisés. L'emplacement, la plate-forme et l'interface peuvent varier
considérablement. Par exemple, une IHM peut être une plate-forme dédiée
 dans le centre de contrôle, un ordinateur portable sur un réseau local sans
fil ou un navigateur sur n'importe quel système connecté à Internet.
Historien de données. L'historique de données est une base de données
centralisée permettant de consigner toutes les informations de processus
au sein d'un ICS. Les informations stockées dans cette base de données
peuvent être consultées pour prendre en charge diverses analyses, allant
du contrôle statistique des processus à la planification au niveau de
l'entreprise.
Serveur d'entrées / sorties (IO). Le serveur IO est un composant de
contrôle responsable de la collecte, de la mise en mémoire tampon et de la
fourniture d'accès aux informations de processus provenant de sous-
composants de contrôle tels que les automates, les RTU et les IED. Un
serveur IO peut résider sur le serveur de contrôle ou sur une plate-forme
informatique distincte. Les serveurs IO sont également utilisés pour
l’interfaçage de composants de contrôle tiers, tels qu’un IHM et un serveur
de contrôle.

4-Définition du Scada :
Un ensemble d'équipements qui fournira à un opérateur à distance avec
suffisamment d'informations pour déterminer l'état d'une composante particulière et
provoquer des actions sur cet équipement. [2] [3]

Figure 1 : Schéma général d’un système SCADA [4]

1-Objectifs du SCADA:
Les objectifs importants de SCADA sont indiqués ci-dessous:
Surveillance: Surveillance continue des paramètres tel s que la tension,
courant, etc.
Mesure: Mesure des variables pour le traitement.
 Acquisition de données: acquisition fréquente de données à partir de RTU .
Communication de données: transmission et réception de grandes
quantités de données du centre du contrôle.
Contrôle: Contrôle en temps réel pour les processus en boucle fermée et en
boucle ouverte.
Automatisation : Tâches automatiques de commutation des lignes de
transmission, disjoncteurs,… etc.
2- Avantages du SCADA:
Les avantages importants sont :
Surveillance continue du processus.
Contrôle en temps réel.
Automatisation et protection.
Télécommande et opération
3-La fonction SCADA
Le SCADA offre l’ensemble le plus large de Fonctions SCADA à savoir :
• Acquisition de données des équipements de contrôle du système de puissance et
des systèmes de contrôle de postes.
• La surveillance et le traitement des événements.
• Fonction de contrôle, de commande, de régulation et de consignes.
• Fonction d’archivage pour le stockage des données statiques.

• Calculs et rapports par l’emploi de façon interactive d’un générateur de rapport ou

d’un tableur générique.
Interface homme / machine avec la fonction d’attribution des privilèges donnant les
responsabilités opérationnelles à chaque opérateur.
4-Fonctionnement de SCADA
Un système SCADA remplit quatre fonctions:
Acquisition de données.
Communication de données par réseau.
Présentation des données.
Contrôle.
5-Les Composantes de SCADA : [5], [6], [7]
Ces fonctions sont exécutées par quatre types de composantes de SCADA:
Capteurs :(numériques ou analogiques) et les relais de contrôle qui
interfacent directement avec le système.
Unités de télémétrie à distance (RTU) : Ce sont de petites unités
informatisées déployées sur le terrain. Les RTU servent pour la collecte des
rapports des capteurs et délivrant des commandes pour contrôler les relais.
 Figure 2 : Schéma général d’un RTU [5]

Unités maîtres (master) de SCADA : Ce sont de plus grandes postes

informatiques qui servent de processeur central pour le système SCADA. Les
unités principales fournissent une interface humaine au système et
automatiquement règle le système géré en réponse aux entrées du capteur.

Figure 3 : Schéma général d’un MTU [5]

Réseau de communication : qui connecte l'unité maître (master) de SCADA

aux RTU.
Figure 4 : Topologie de différents modes de communication SCADA [4]

Figure 5 : Schéma général d’un système SCADA[8]

5-générations de systèmes SCADA:

Systèmes SCADA Monolithic:
 Systèmes SCADA Distributed:

Systèmes SCADA Networked:

6- Supervision dans un environnement SCADA

Le système SCADA fonctionne par l’acquisition des données provenant de
l’installation, Ces dernières sont affichées sur une interface graphique sous un
langage très proche de Langage humain, ces opérations sont exécutées en temps
réel, ainsi les systèmes SCADA Donnent aux opérateurs le maximum d’information
pour une meilleure décision, ils permettent un très haut niveau de sécurité pour le
personnels et pour l’installation et permettent aussi la réduction des coûts des
opérations, les avantages qu’offre le SCADA sont obtenus avec la combinaison des
outils softs et hard. [9]

7-DOMAINE D'APPLICATION DES SYSTEMES SCADA

Le pilotage de grandes installations industrielles

automatisées:[12]
- Production pétrolière (distillationFIG : 6)
- Production et stockage agroalimentaire (lait, céréales...)
- Production manufacturière (automobile, biens de consommation...)
Le pilotage d'installations réparties:[13]
-Controle le réseau electrique
-Alimentation en eau potable
-Traitement des eaux uses
-Gestion des flux hydrauliques (canaux, rivières, barrages...) et tunnels (ventilation,
sécurité)
-Gestion technique de bâtiments et gestion technique centralisée (FIG : 7)
- Gestion des moyens de chauffage et d'éclairage (économies d'énergie)
- Contrôle d'accès, gestion des alarmes.

Figure 6 - Production pétrolière (distillation

Figure 7 -Gestion technique des bâtiments(régulateurs de chauffage/ventilation

8-ARCHITECTURE CLASSIQUE DU RESEAU SYSTEME

SCADA
Les deux structures les plus courantes entre les automates et la supervision sont :
 La structure maitre/ esclaves avec la supervision qui est maître et les
automates esclaves.

La structure clients/ serveur avec l’automate comme serveur et le poste de

supervision comme client.

9-SECURITE DE SYSTEME SCADA

Pour gérer les problèmes de sécurities des composants vulnerables de scada ; il
faut:

1 - Verrouiller ou fermer les sessions lorsque vous quittez une station ou un écran
tactile .

2 - Ne pas « prêter » ses identifiant /mot de passe à ses collègues

3 - Ne pas connecter de clés USB, disques durs externes, téléphones portables ou

autres périphériques sur les machines

4 - Utiliser les sas pour importer ou exporter des données depuis ou vers l’extérieur

Des SCADA

10 -Logiciel SCADA
SCADA peut être classé comme:

1. Convenance :

Les entreprises développent des logiciels propriétaires pour communiquer avec leur
matériel.

2. Ouvrir :

Ils ont une interopérabilité élevée pour mélanger les équipements de différents
fabricants sur le même système.

1-DEFINITION D'UN LOGICIEL SCADA

Les systèmes de contrôle industriel ICS, appelés SCADA, contrôlent les
infrastructures critiques de la société (réseaux électriques, traitement de l'eau,
industrie chimique...).

Un logiciel SCADA ( Supervisory Control And Data Acquisition) est un

logiciel permettant de faire l’acquisition des données pour le superviser ou réaliser
une télésurveillance.
 Pour réaliser un système SCADA il est donc nécessaire d’avoir au
minimum un ou plusieurs automates, un réseau pour les interconnecter, un logiciel
d’acquisition des données, une base de donnée pour archiver les données et une
IHM pour piloter et surveiller.

2-Principales caractéristiques du logiciel SCADA

Le logiciel est programmé pour indiquer au système quoi et quand surveiller, quelles
plages de paramètres sont acceptables et quelle réponse déclencher lorsque les
paramètres sortent des valeurs acceptables. Un DEI, tel qu'un relais de protection,
peut communiquer directement avec le poste maître SCADA ou un RTU local peut
interroger les DEI pour collecter les données et les transmettre au poste maître
SCADA. Les IED fournissent une interface directe pour contrôler et surveiller les
équipements et les capteurs. Les IED peuvent être directement interrogés et
contrôlés par la station maître SCADA et, dans la plupart des cas, disposent d'une
programmation locale qui permet à l'IED d'agir sans instruction directe du centre de
contrôle SCADA.

 Interface utilisateur
 Affichages graphiques
 Les alarmes
 Les tendances
• Interface RTU (et PLC)
• L'évolutivité
• Accès aux données
• Base de données
• La mise en réseau
• Tolérance aux pannes et redondance
• Serveur/client
Traitement distribute

3- Présentation de PCVUE : un logiciel SCADA complet[14]

PcVue est un logiciel modulaire exécutant plusieurs processus. Chaque processus
est responsable d'une fonction (FIG:6). Il permet de dialoguer avec un plusieurs
équipements (automates, capteurs..).
 Figure 6 : - Logiciel SCADAcomplet

11-SYSTEMEDE TELECONDUITE DU RESEAU DE

DISTRIBUTION ELECTRIQUE MOYEN TENSION DU BISKRA
Le système SCADA a été installé à Biskra dans les années 2006-2007 ; Ce
système permet à la surveillance et le control de réseau de distribution à distance
(télésurveillance) grace à l’automatisation des réseaux;

Le système SCADA de la ville de Biskra est composé d’un central de conduit et

de station terminal. Il va automatiser le réseau existant par un investissement
progressif et durable
1-Alimentation électrique de la wilaya du Biskra

Principe générale de l’alimentation de wilaya de BISKRA

Conclusion :
Les réseaux électriques se sont toujours appuyés sur des centres de conduite
pour garantir la continuité et la régularité de la fourniture, en cas de tension
entre l’offre et la demande (creux et pics de consommation).

Chaque tronçon de réseau est ainsi finement géré par un centre qui pilote et
coordonne les fonctions du système électrique : surveillance, commande,
administration du personnel, répartition de la puissance.

L’informatisation croissante des réseaux de distribution confère de nouveaux rôles à

ces centres ; des applications et logiciels advances affinent l’analyse et
l’automatisation des opérations ;grâce aux systèmes SCADA.

Le système de télé conduite décrit, plus haut, une solution rentable pour la
conduite et l’exploitation des réseaux de distribution ; c’est la conséquence
directe de la reduction directe de la réduction du temps d’alerte (connaissance
de l’incident) et le temps de localisation des défauts.
[1] Étude et conception d’un système de télésurveillance et de détection de
situations critiques par suivi actimétrique des personnes à risques en milieu
indoor et outdoor

[2]Ikhlef boualem, Contribution à l’étude de supervision industrielle automatique dans

un environnement SCADA mémoire de magistère, boumerdes: université Mohamed
Bougara, 2009.

[3]D. R. E. W. Gordon Clarke, Practical Modern SCADA Protocols, Newnes, 2004.

[4] Keith Stouffer, Joe Falco, Karen Kent «Guide to Supervisory Control and Data
Acquisition (SCADA) and Industrial Control Systems Security» NIST Special
Publication
800-82
[5] David Bailey,Edwin wright «Practical SCADA for Industry», Edition Newnes 2003

[6] Ronald L. Krutz «Securing SCADA Systems», Edition Wiley Publishing, Inc 2006

[7] John Park, Steve Mackay «Practical Data Acquisition for Instrumentation and
ControlSystems», Edition Newnes 2003

[8]S. M. E. W. John Park, Practical Data Communications For instrumentation and

control, Newnes , 2003.

[9]w. Daneels, What is SCADA, international conference on accelerator and large

experimental physics control systems, 199.

[10] «Supervisory Control and Data Acquisition (SCADA) Systems»,National

Communications System, Technical Information Buletin 04-1 Octobre 2004.

[11] Ikhlef Boualem «contribution à l’étude de supervision industrielle automatique

dans un environnement SCADA » mémoire magistère université M’HAMED
BOUGARA de BOUMERDES 2009.

[12] www.orsys.fr/pdf cours/day--21/03/2017--11h:54

[13] Master ASE SMaRT – Introduction à la Supervision P./ Bonnet/ 14/03/2017-21h:16 university de lille 1 science et
technologie

https://patentscope.wipo.int/search/fr/detail.jsf;jsessionid...LE 29/03/2017---- ]14[

13H55
https://en.wikipedia.org/wiki/Distribution_management_system LE 29/03/2017--
13H30
