25/09/2017

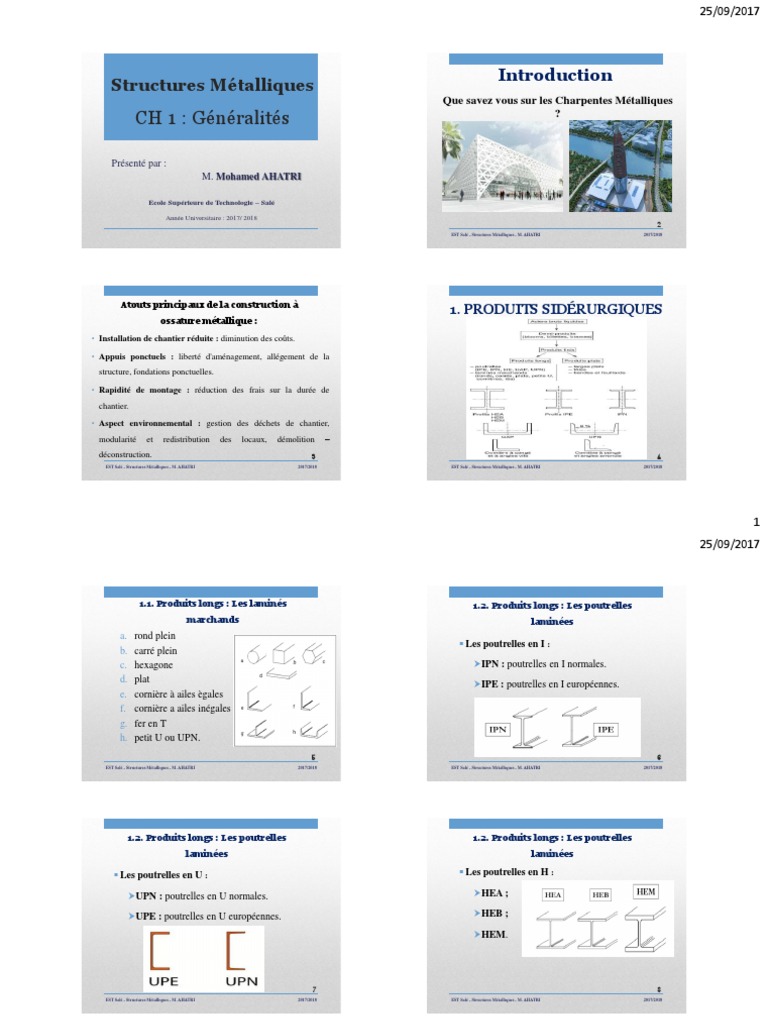

Introduction
Structures Métalliques
Que savez vous sur les Charpentes Métalliques
CH 1 : Généralités ?

Présenté par :
M. Mohamed AHATRI

Ecole Supérieure de Technologie – Salé

Année Universitaire : 2017/ 2018

2
EST Salé - Structures Métalliques - M. AHATRI 2017/2018

Atouts principaux de la construction à

1. PRODUITS SIDÉRURGIQUES
ossature métallique :
• Installation de chantier réduite : diminution des coûts.

• Appuis ponctuels : liberté d'aménagement, allégement de la

structure, fondations ponctuelles.

• Rapidité de montage : réduction des frais sur la durée de

chantier.

• Aspect environnemental : gestion des déchets de chantier,

modularité et redistribution des locaux, démolition –
déconstruction. 3 4
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

1
 25/09/2017

1.1. Produits longs : Les laminés 1.2. Produits longs : Les poutrelles
marchands laminées
a. rond plein
 Les poutrelles en I :
b. carré plein
c. hexagone IPN : poutrelles en I normales.
d. plat IPE : poutrelles en I européennes.
e. cornière à ailes ègales
f. cornière a ailes inégales
g. fer en T
h. petit U ou UPN.
5 6
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

1.2. Produits longs : Les poutrelles 1.2. Produits longs : Les poutrelles
laminées laminées

 Les poutrelles en U :  Les poutrelles en H :

UPN : poutrelles en U normales. HEA ;

UPE : poutrelles en U européennes. HEB ;

HEM.

7 8
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

2
 25/09/2017

1.3. Produits longs : PRS 1.4. Produits plats : Profils minces

 Les tôles et larges plats ;

 Les tôles nervurées ;

9 10
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

1.6. Produits façonnés à froid

1.5. Profils creux
• Les profils de type ∑

a. Tube de section rectangulaire ; et ∑+ ;

b. Tube circulaire ; • Les profils de type Se ;

c. Tube de section carrée ; • Les profils de type C

d. Tube de section hexagonale. et C+ ;

• Les profils de type Z ;

• Les profils de type U.

11 12
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

3
 25/09/2017

1.7. Terminologie 1.8. Notation des profilés

Pannes de Lierne (bretelle)

faîtage Panne
type T, fers intermédiaire
Panne de rive type IPE, UPN, plats type IPE, UPN,
(sablière) poutres treillis poutres treillis
Chevêtre
type IPE, UPN,
poutres treillis
type IPE, UPN
Poutre de
couronnement

type IPE, UPN

Potelet
intermédiaire
Baïonnette
d’acrotère type UPN,
tubulaires
type UPN, fers
plats

Empannon

type IPE, UPN

Poteau
Entrait
type HEA, Lisse
HEB, IPE type UPN,
Arbalétrier
IPE
type IPE, Baïonnette de
poutres treillis chéneau
Bracon
type UPN, fers
plats

13 14
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

1.9. Système de repérage 1.10. Tolérance de laminage

Les sections réelles présentent 5 types principaux

L’origine du système passe par le centre de
de défauts :
gravité de la section :
• Défauts de dimensions ;
• L’axe des y est l’axe de plus forte inertie ;
• Défauts d’équerrage ;
• L’axe des z est l’axe de plus faible inertie ;
• Défauts de symétrie ;
• L’axe des x est l’axe longitudinal perpendiculaire à
• Défauts d’incurvation ;
la section.
• Défauts de dressage.
15 16
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

4
 25/09/2017

Poutre treillis 2. CONTREVENTEMENT

17 18
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

2. CONTREVENTEMENT 2. CONTREVENTEMENT
z

19 20
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

5
 25/09/2017

2. CONTREVENTEMENT 3. ASSEMBLAGES

Poutre- poutre Fixation des pannes

21 22
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

3. ASSEMBLAGES 3. ASSEMBLAGES

Traverse- traverse
Pied de poteau
Poteau- traverse
23 24
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

6
 25/09/2017

4. BARDAGE METALLIQUE 4. BARDAGE METALLIQUE

25 26
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

4.1. Bardage simple peau 4.2. Bardage double peau

27 28
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

7
 25/09/2017

4.3. Bardage par panneau sandwich 4.4. Plancher collaborant

29 30
EST Salé - Structures Métalliques - M. AHATRI 2017/2018 EST Salé - Structures Métalliques - M. AHATRI 2017/2018

5. PROTECTION CONTRE LA CORROSION

• Les revêtements métalliques : La galvanisation ou

l’aluminiage au trempe, La galvanisation ou l’aluminiage en
continu, La métallisation au pistolet et Le zingage
électrolytique ;

• Les peintures ;

• Les aciers inoxydables ;

• Peinture intumescente : Anti feu.

31
EST Salé - Structures Métalliques - M. AHATRI 2017/2018
