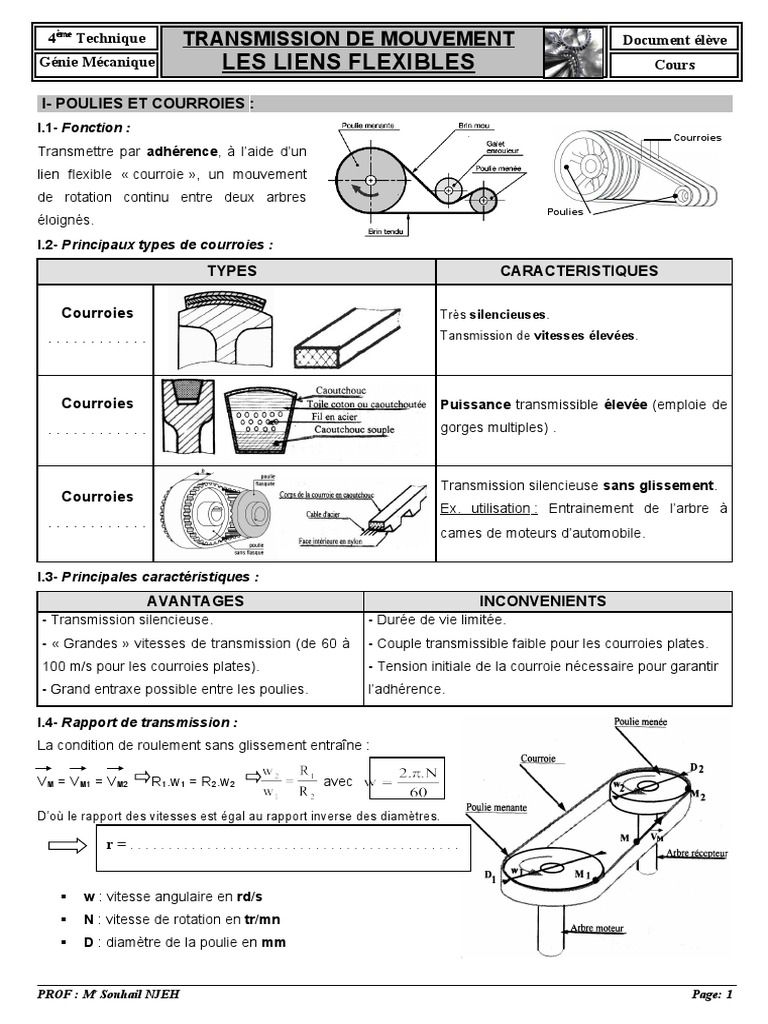

4ème Technique TRANSMISSION DE MOUVEMENT Document élève

Génie Mécanique LES LIENS FLEXIBLES Cours

I- POULIES ET COURROIES : :
I.1- Fonction :
Courroies
Transmettre par adhérence, à l’aide d’un
lien flexible « courroie », un mouvement
de rotation continu entre deux arbres
Poulies
éloignés.
I.2- Principaux types de courroies :

TYPES CARACTERISTIQUES

Courroies Très silencieuses.

............ Tansmission de vitesses élevées.

Courroies Puissance transmissible élevée (emploie de

............ gorges multiples) .

Transmission silencieuse sans glissement.

Courroies
Ex. utilisation : Entrainement de l’arbre à
............
cames de moteurs d’automobile.

I.3- Principales caractéristiques :

AVANTAGES INCONVENIENTS
- Transmission silencieuse. - Durée de vie limitée.
- « Grandes » vitesses de transmission (de 60 à - Couple transmissible faible pour les courroies plates.
100 m/s pour les courroies plates). - Tension initiale de la courroie nécessaire pour garantir
- Grand entraxe possible entre les poulies. l’adhérence.

I.4- Rapport de transmission :

La condition de roulement sans glissement entraîne :

VM = VM1 = VM2 R1.w1 = R2.w2 avec

D’où le rapport des vitesses est égal au rapport inverse des diamètres.

r=...........................................

 w : vitesse angulaire en rd/s

 N : vitesse de rotation en tr/mn
 D : diamètre de la poulie en mm

PROF : Mr Souhail NJEH Page: 1

 4ème Technique TRANSMISSION DE MOUVEMENT Document élève
Génie Mécanique LES LIENS FLEXIBLES Cours

I.5- Application :
Exprimer et calculer le rapport de transmission et la vitesse linéaire (V) de la courroie :
Brin mou
………………………………………………………………… d2 = 750 Poulie
motrice
…………………………………………………………………
R M
…………………………………………………………………
d1 = 300
Brin tendu
………………………………………………………………… 1 = 238 rd/s

………………………………………………………………… rd/s

II- ROUES DENTEES ET CHAINES : :

II.1- Fonction :
Transmettre par obstacle, à l’aide CHAINE

d’un lien articulé « chaîne », un

mouvement de rotation continu entre
PIGNON
deux arbres éloignés parallèles.

II.2- Principaux types de chaînes :

Les chaînes à rouleaux sont les plus utilisées en transmission de puissance.
Principaux constituants Fermeture de la chaîne

douille

II.3- Principales caractéristiques :

AVANTAGES INCONVENIENTS
- Longue durée de vie. - Plus bruyantes.
- Supportent des conditions de travail plus rudes - Vitesses de rotation plus faibles et enraxes courts.
que les poulies-courroies. - Lubrification nécessaire.

II.4- Rapport de transmission : Z1 –N1

Le rapport des vitesses est égal au rapport inverse des Brin tendu

nombres de dents Z.

M R

r=........................................... Z2 –N2
Brin mou

II.5- Application :
PROF : Mr Souhail NJEH Page: 2
 4ème Technique TRANSMISSION DE MOUVEMENT Document élève
Génie Mécanique LES LIENS FLEXIBLES Cours

Exprimer et calculer le rapport de transmission de cette transmission composée de deux pignons et d’une chaîne :

Z1 = 52 Brin tendu ………………………………………………………………….

………………………………………………………………….
M R ………………………………………………………………….
Z2 = 20
Brin mou ………………………………………………………………….
………………………………………………………………….

III- MECANISMES DE CHANGEMENT DE VITESSES : :

III.1- Poulies étagées et courroie :

Ce système est utilisé sur les perceuses et permet d’avoir trois vitesses de rotation différentes en fonction du
diamètre du trou à percer.
L’étage N°1 permet d’avoir une vitesse du récepteur plus petite que la vitesse du moteur (. . . . . . . . . . . . . . . . )
L’étage N°3 permet d’avoir une vitesse du récepteur plus grande que la vitesse du moteur (. . . . . . . .. . . . . . . )

III.2- Pignons étagés et chaîne :

La roue arrière de la bicyclette est actionnée par des pignons reliés par une chaîne au plateau du pédalier. Ils
offrent au cycliste le choix entre plusieurs rapports de vitesses.
Le changement de vitesse est assuré par un dérailleur qui déraille la chaîne d’un pignon à l’autre à fin de
changer la vitesse de rotation de la roue arrière.

PROF : Mr Souhail NJEH Page: 3

 4ème Technique TRANSMISSION DE MOUVEMENT Document élève
Génie Mécanique LES ROUES DE FRICTION Cours

I- Fonction : :
Transmettre par adhérence, un
mouvement de rotation continu entre
deux arbres parallèle ou concourant. Elles
sont utilisées pour la transmission de
petite vitesse.

II- Rapport de transmission : :

La condition de roulement sans glissement entraîne :

VM = VM 1 = VM 2 R1.w1 = R2.w2 D’où le rapport des vitesses est égal au rapport inverse des

diamètres. r=........................................................

III- Principaux types : :

Galet cylindrique et plateau Galet conique et plateau

Transmission entre deux arbres concourants avec

possibilité de faire varier facilement le rapport des
Rapport des vitesses
vitesses par variation du rayon R2.

IV- Principales caractéristiques : :

AVANTAGES INCONVENIENTS
- Fonctionnement silencieux. - Efforts importants sur les paliers.
- Glissement entre les roues en cas de variation - Transmission de faible puissance.
brusque du couple résistant.

V- Application : :
PROF : Mr Souhail NJEH Page: 4
 4ème Technique TRANSMISSION DE MOUVEMENT Document élève
Génie Mécanique LES ROUES DE FRICTION Cours

Système : Machine à décaper les fils (livre de cours page 118).

 Transmission par roues de friction :

En considérant l’échelle de représentation du dessin d’ensemble (voir page 119) et la vitesse de rotation de
l’arbre (1) : N1 =420 tr / mn.
 Calculer la vitesse de rotation de la brosse N11 autour de l’axe YY’.
......................................................................................
......................................................................................
......................................................................................
......................................................................................
......................................................................................
................................................................. N11
=............
 Transmission par poulie – courroie :
La poulie (2) est entraînée en rotation par un moteur électrique tournant à la vitesse Nm =1500 tr / mn.
 Calculer la valeur du rapport de transmission r entre l’arbre moteur et l’arbre (1).
......................................................................................
......................................................................................
......................................................................................
......................................................................................
......................................................................................
................................................................. r=..............

 Transmission par Pignons et Chaîne :

On remplace la poulie (2) par un pignon dont le nombre de dents est Z2 =75 dents.
 Calculer le nombre de dents du pignon moteur Zm pour avoir le même rapport de transmission .
......................................................................................
......................................................................................
......................................................................................
......................................................................................
......................................................................................
................................................................. Zm
=..............

PROF : Mr Souhail NJEH Page: 5
