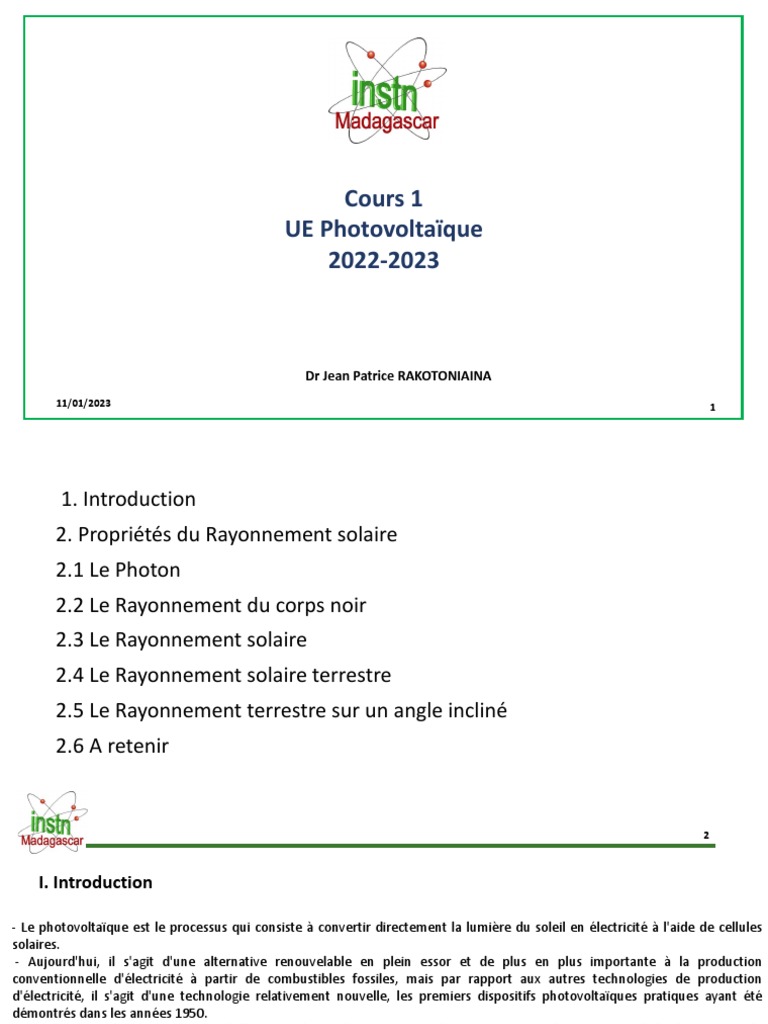

Cours 1

UE Photovoltaïque
2022-2023

Dr Jean Patrice RAKOTONIAINA

11/01/2023 1
1. Introduction
2. Propriétés du Rayonnement solaire
2.1 Le Photon
2.2 Le Rayonnement du corps noir
2.3 Le Rayonnement solaire
2.4 Le Rayonnement solaire terrestre
2.5 Le Rayonnement terrestre sur un angle incliné
2.6 A retenir

2
 I. Introduction

- Le photovoltaïque est le processus qui consiste à convertir directement la lumière du soleil en électricité à l'aide de cellules
solaires.
- Aujourd'hui, il s'agit d'une alternative renouvelable en plein essor et de plus en plus importante à la production
conventionnelle d'électricité à partir de combustibles fossiles, mais par rapport aux autres technologies de production
d'électricité, il s'agit d'une technologie relativement nouvelle, les premiers dispositifs photovoltaïques pratiques ayant été
démontrés dans les années 1950.
- La recherche et le développement de l'énergie photovoltaïque ont reçu leur première impulsion majeure de l'industrie spatiale
dans les années 1960, qui avait besoin d'une alimentation électrique distincte de celle du "réseau" pour les applications
satellites. Ces cellules solaires spatiales étaient plusieurs milliers de fois plus chères qu'aujourd'hui et il fallait encore attendre
une dizaine d'années pour percevoir le besoin d'une méthode de production d'électricité distincte du réseau électrique, mais
les cellules solaires sont devenues une variante scientifique intéressante du développement rapide des transistors au silicium,
avec plusieurs marchés de niche potentiellement spécialisés.

- Il a fallu la crise pétrolière des années 1970 pour attirer l'attention du monde sur l'opportunité de sources d'énergie
alternatives pour un usage terrestre, ce qui a favorisé l'étude du photovoltaïque comme moyen de générer de l'énergie
terrestre. Bien que la crise pétrolière ait été de courte durée et que l'incitation financière à développer des cellules solaires ait
diminué, les cellules solaires sont entrées dans l'arène en tant que technologie de production d'énergie. Leur application et leur
avantage dans les zones d'alimentation électrique "éloignées" ont été rapidement reconnus et ont suscité le développement de
l'industrie photovoltaïque terrestre.
3
L’évolution du prix de PV

2005 – 5$/W
2019 – 0.27 $/W

4
L’évolution du prix du PV

PV electricty cost decreased

by >80% from 2010

PV is at the lower range of

fossil fuel electricity
generation,
below 60 €/MWh
(calculated with a WACC of
7,5%)

5
Le reccord en module : JINKO Solar TIGER Neo 72R

6
2. Propriétés du Rayonnement solaire
2.1 Le Photon
2.2 Le Rayonnement du corps noir
2.3 Le Rayonnement solaire
2.4 Le Rayonnement solaire terrestre
2.5 Le Rayonnement terrestre sur un angle incliné
2.6 A retenir

7
 2.1 L’Énergie du photon
Un photon est caractérisé soit par une longueur d'onde, notée λ, soit par une énergie équivalente, notée E. Il existe une
relation inverse entre l'énergie d'un photon (E) et la longueur d'onde de la lumière (λ) donnée par l'équation :

E = hc/ λ
où h est la constante de Planck et c la vitesse de la lumière.
h = 6,626 × 10 -34 joule-s
c = 2,998 × 108 m/s
hc = 1,99 × 10-25 joules-m
La relation inverse ci-dessus signifie que la lumière constituée de photons de haute énergie (comme la lumière "bleue")
a une courte longueur d'onde.
Un électron-volt est l'énergie nécessaire pour élever un électron de 1 volt

1 eV = 1,602 × 10-19 J.
hc = 1,24 eV µm

E [eV] = 1.24/ λ [µm]

https://www.pveducation.org/pvcdrom/properties-of-sunlight/energy-of-photon 8
Flux de photons
Le flux de photons est défini comme le nombre de photons par seconde et par unité de surface :

Le flux de photons est important pour déterminer le nombre d'électrons qui sont générés, et donc le courant produit par
une cellule solaire.
La densité de puissance
Pour une longueur d'onde donnée, la combinaison de la longueur d'onde ou de l'énergie des photons et du flux de
photons à cette longueur d'onde peut être utilisée pour calculer la densité de puissance des photons à cette longueur
d'onde particulière.

- La densité de puissance est calculée en multipliant le flux de photons par l'énergie d'un seul photon
- La multiplication par l'énergie des photons composant le flux de photons donne l'énergie qui frappe une surface par unité
de temps, ce qui équivaut à une densité de puissance.

9
2.2 Rayonnement du corps noir (black body radiation)
- De nombreuses sources lumineuses courantes, notamment le soleil , sont modélisées comme des émetteurs à "corps noir".
- Un corps noir absorbe tous les rayonnements incidents sur sa surface et émet des rayonnements en fonction de sa
température.
- Le rayonnement spectral d'un corps noir est donné par la loi du rayonnement de Planck
- Le rayonnement spectral d’un corps noir n’a pas pu etre expliqué par la physique classique ( catastrophe de l’ultraviolet)

où :
λ est la longueur d'onde de la lumière ;
T est la température du corps noir (K) ;
F est l'irradiance spectrale en Wm2µm-1

h,c et k sont des constantes.

La densité de puissance totale d'un corps noir est déterminée en intégrant l'éclairement énergétique spectral sur toutes les
longueurs d'onde
H=σT4
où σ est la constante de Stefan-Boltzmann et T est la température du corps noir en kelvin.

10
 Rayonnement du corps noir: La Loi de Wien

Maximum de luminance : dF/d = 0

Loi de Wien : luminance maximale donné par :

maxT = cste = 2897 µm.K

Remarque : la majorité de la puissance se trouve

dans un intervalle de longueur d'ondes assez
étroit centré sur max.

11
Rayonnement du corps noir: La Loi de Wien

Soleil 6000 K 0,5 µm ( visible)

Terre 300 K 12 µm (infrarouge)
 2.3 Le Rayonnement solaire
Le soleil est une sphère chaude de gaz dont les températures internes atteignent plus de 20 millions de kelvins en
raison des réactions de fusion nucléaire au cœur du soleil qui transforment l'hydrogène en hélium.
Le rayonnement du noyau interne n'est pas visible car il est fortement absorbé par une couche d'atomes
d'hydrogène plus proche de la surface du soleil.
La chaleur est transférée à travers cette couche par convection1.
La puissance totale émise par le soleil n'est pas composée
d'une seule longueur d'onde, mais de nombreuses longueurs
d'onde et apparaît donc blanche ou jaune à l'œil humain. Ces
différentes longueurs d'onde peuvent être vues en faisant
passer la lumière à travers un prisme, ou des gouttelettes d'eau
dans le cas d'un arc-en-ciel. Les différentes longueurs d'onde se
traduisent par des couleurs différentes, mais toutes les
longueurs d'onde ne sont pas visibles car certaines sont
"invisibles" pour l'œil humain.

13
Rayonnement solaire dans l'espace
À la surface du soleil, la densité de puissance est celle d'un corps noir à environ 6000K et la puissance totale du soleil est
cette valeur multipliée par la surface du soleil. Cependant, à une certaine distance du soleil, la puissance totale du soleil
est maintenant répartie sur une surface beaucoup plus grande et, par conséquent, l'irradiation solaire sur un objet dans
l'espace diminue à mesure que l'objet s'éloigne du soleil.

L'éclairement solaire sur un objet situé à une certaine distance D du soleil est trouvé en divisant la puissance totale
émise par le soleil par la surface sur laquelle tombe la lumière du soleil.

où :
- Hsun est la densité de puissance à la surface du soleil (en W/m2) telle que déterminée par l'équation du corps noir
de Stefan-Boltzmann ;
- Rsun est le rayon du soleil en mètres, comme le montre la figure ci-dessous ; et D est la distance du soleil en mètre

- l'intensité du rayonnement solaire à la surface du soleil, Hsun, est de 64 × 106 W/m2 et le rayon du soleil, Rsun, est
de 695 × 106 m.
14
Rayonnement solaire terrestre
Alors que le rayonnement solaire incident sur l'atmosphère terrestre est relativement constant, le
rayonnement à la surface de la Terre varie largement en raison de

- Des effets atmosphériques, notamment l'absorption et la diffusion

- Des variations locales de l'atmosphère, telles que la vapeur d'eau, les nuages et la pollution
- La latitude de l'endroit où l'on se trouve ;
- Et de la saison de l'année et de l'heure de la journée.

Les effets ci-dessus ont plusieurs répercussions sur le rayonnement solaire reçu à la surface de la
Terre.
Ces changements comprennent des variations de la puissance globale reçue, du contenu spectral de
la lumière et de l'angle d'incidence de la lumière sur une surface.
La variabilité du rayonnement solaire en un lieu donné augmente considérablement. Cette variabilité
est due à la fois à des effets locaux tels que les nuages et les variations saisonnières, et à d'autres
effets tels que la durée du jour à une latitude donnée. Les régions désertiques ont tendance à
présenter des variations plus faibles en raison de phénomènes atmosphériques locaux tels que les
nuages.

15
Effets atmosphériques
Les effets atmosphériques ont plusieurs impacts sur le rayonnement solaire à la surface de la Terre.
- une réduction de la puissance du rayonnement solaire due à l'absorption
- la diffusion et la réflexion dans l'atmosphère ;une modification du contenu spectral du rayonnement solaire en
raison d'une plus grande absorption ou diffusion de certaines longueurs d'onde
- l'introduction d'une composante diffuse ou indirecte dans le rayonnement solaire ;
- des variations locales de l'atmosphère (telles que la vapeur d'eau, les nuages et la pollution) qui ont des effets
supplémentaires sur la puissance, le spectre et la directionnalité du rayonnement

16
Effets atmosphériques: Absorption dans l'atmosphère
- Lorsque le rayonnement solaire traverse l'atmosphère, les gaz, les poussières et les aérosols absorbent les photons
incidents.
- Certains gaz, notamment l'ozone (O3), le dioxyde de carbone (CO2) et la vapeur d'eau (H2O), ont une absorption très
élevée des photons dont l'énergie est proche de l'énergie de liaison de ces gaz atmosphériques.
- Cette absorption donne lieu à de profonds creux dans la courbe spectrale de rayonnement. Par exemple, une grande
partie de la lumière infrarouge lointaine au-dessus de 2 µm est absorbée par la vapeur d'eau et le dioxyde de carbone.
- De même, la plupart des rayons ultraviolets inférieurs à 0,3 µm sont absorbés par l'ozone (mais pas suffisamment
pour éviter complètement les coups de soleil !)
Bien que l'absorption par des gaz spécifiques dans l'atmosphère modifie le contenu spectral du rayonnement solaire
terrestre, elle a un impact relativement mineur sur la puissance globale. Au contraire, le principal facteur réduisant la
puissance du rayonnement solaire est l'absorption et la diffusion de la lumière par les molécules d'air et la poussière. --
- Ce processus d'absorption ne produit pas les creux profonds dans l'irradiance spectrale, mais provoque plutôt une
réduction de la puissance qui dépend de la longueur du trajet à travers l'atmosphère.
- Lorsque le soleil est au-dessus de nos têtes, l'absorption due à ces éléments atmosphériques entraîne une réduction
relativement uniforme dans le spectre visible, de sorte que la lumière incidente apparaît blanche.
- Toutefois, pour des trajets plus longs, la lumière à haute énergie (de plus faible longueur d'onde) est plus
efficacement absorbée et diffusée. Par conséquent, le matin et le soir, le soleil apparaît beaucoup plus rouge et a
une intensité plus faible qu'au milieu de la journée.

17
L'effet de serre
- Bien que la plupart des dispositifs photovoltaïques soient aujourd'hui utilisés pour des raisons purement pratiques
et économiques, l'un des avantages potentiels du photovoltaïque est qu'il est l'une des sources de production
d'électricité les plus respectueuses de l'environnement.

- L'impact environnemental de la production d'électricité, en particulier l'effet de serre, ajoute une raison importante
pour examiner le photovoltaïque.
Un bref aperçu de l'effet de serre est donné ci-dessous.

- La température de la Terre est le résultat d'un équilibre établi entre le rayonnement entrant du soleil et l'énergie
rayonnée dans l'espace par la Terre.
- Le rayonnement sortant émis par la Terre est fortement influencé par la présence et la composition de
l'atmosphère terrestre.
- Si nous n'avions pas d'atmosphère, comme sur la lune, la température moyenne à la surface de la Terre serait
d'environ -18°C.
- Cependant, un niveau de fond naturel de 270 ppm de dioxyde de carbone (CO2) dans l'atmosphère absorbe le
rayonnement sortant, conservant ainsi cette énergie dans l'atmosphère et réchauffant la Terre.

18
L'effet de serre

- Grâce à l'atmosphère, la température de la Terre est d'environ 15°C en moyenne, soit 33°C de plus que celle de la Lune.

- Le dioxyde de carbone absorbe fortement dans la bande de longueur d'onde de 13 à 19 µm et la vapeur d'eau, un autre gaz
atmosphérique, absorbe fortement dans la bande de longueur d'onde de 4 à 7 µm.
- La plupart des rayonnements sortants (70 %) s'échappent dans la "fenêtre" située entre 7 et 13 µm.

- Les activités humaines libèrent de plus en plus de "gaz anthropiques" dans l'atmosphère, qui absorbent dans la bande de
longueur d'onde 7-13 µm, notamment le dioxyde de carbone, le méthane, l'ozone, les oxydes d'azote et les
chlorofluorocarbones (CFC).
- Ces gaz empêchent l'échappement normal de l'énergie et entraîneront potentiellement une augmentation de la
température terrestre.
- Les données actuelles suggèrent que les niveaux "effectifs" de CO2 doubleront d'ici à 2030, entraînant un réchauffement
planétaire de 1 à 4°C.
- Cela entraînerait des modifications de la configuration des vents et des précipitations et, par conséquent, pourrait
provoquer l'assèchement de l'intérieur des continents et la montée des océans de la Terre.

- De nouvelles augmentations des rejets de gaz anthropiques entraîneraient, bien entendu, des effets plus graves.

19
L'effet de serre

20
L'effet de serre

21
Rayonnement solaire terrestre

https://www.pveducation.org/pvcdrom/properties-of-sunlight/atmospheric-effects
22
Rayonnement solaire terrestre

23
 Rayonnement solaire terrestre : Rayonnement direct et diffus

Rayonnement direct et diffus dû à la diffusion de la lumière incidente

La lumière est absorbée lorsqu'elle traverse l'atmosphère et, en même temps, elle est soumise à la diffusion. L'un des
mécanismes de diffusion de la lumière dans l'atmosphère est connu sous le nom de diffusion de Rayleigh, qui est
causée par les molécules de l'atmosphère.
La diffusion de Rayleigh est particulièrement efficace pour la lumière de courte longueur d'onde (c'est-à-dire la
lumière bleue) car elle présente une dépendance 1/λ4. En plus de la diffusion de Rayleigh, les aérosols et les particules
de poussière contribuent à la diffusion de la lumière incidente connue sous le nom de diffusion de

24
Masse d'air (Air Mass)
La masse d'air est la longueur du trajet que la lumière emprunte à travers
l'atmosphère, normalisée par rapport à la longueur du trajet le plus court
possible (c'est-à-dire lorsque le soleil est directement au-dessus de nos têtes).
La masse d'air quantifie la réduction de la puissance de la lumière lorsqu'elle
traverse l'atmosphère et est absorbée par l'air et la poussière. La masse d'air
est définie comme suit

où θ est l'angle par rapport à la verticale (angle zénithal). Lorsque le soleil est
directement au-dessus de nous, la masse d'air est égale à 1.

La masse d'air représente la proportion d'atmosphère que la lumière doit

traverser avant de frapper la Terre par rapport à la longueur de sa trajectoire
au-dessus de la tête, et est égale à Y/X.

25
Spectre solaire normalisé et irradiation solaire
L'efficacité d'une cellule/module solaire est sensible aux variations de
la puissance et du spectre de la lumière incidente. Pour faciliter une
comparaison précise entre des cellules solaires mesurées à différents
moments et en différents endroits, un spectre et une densité de
puissance standard ont été définis pour le rayonnement à l'extérieur
de l'atmosphère terrestre et à la surface de la Terre.

Le spectre standard à la surface de la Terre est appelé AM1.5G, (le G

signifie global et inclut le rayonnement direct et diffus) ou AM1.5D
(qui inclut uniquement le rayonnement direct). L'intensité du
rayonnement AM1,5D peut être approximée en réduisant le spectre
AM0 de 28 % (18 % dus à l'absorption et 10 % à la diffusion). Le
spectre global est supérieur de 10% au spectre direct. Ces calculs
donnent environ 970 W/m2 pour AM1.5G.

Cependant, le spectre standard AM1.5G a été normalisé pour donner

1kW/m2 en raison de la commodité du chiffre rond et du fait qu'il
existe des variations inhérentes au rayonnement solaire incident.

26
Angle d'inclinaison optimale des modules PV

Les 3 types de rayonnement solaire

Direct
Réfléchi
=
Albédo
Diffus

Bicacial modules

27
Angle d'inclinaison optimale des modules PV

Le transfert de puissance sera maximale si le rayonnement direct est à 90° par rapport aux modules

Variable suivant :
• Latitude,
• choix du type de fonctionnement
(si fonctionnement hiver prévoir
de relever les panneaux)

Inclinaison des modules

28
 Angle d'inclinaison optimale des modules PV

L'inclinaison correspond à la pente du module par rapport

à l'horizontale. Elle se mesure en °.

L’inclinaison du champ photovoltaïque d’une installation

autonome est un paramètre qui doit être défini de façon
subtile en adéquation avec les besoins.

Formule de calcul de l'inclinaison optimale (installation PV autonome)

Si l'orientation n'est pas plein sud, on pourra utiliser la formule approchée suivante :

Inclinaison optimale = (latitude du lieu + 10°) × (1 - Orientation/180°)

Par exemple, soit une installation dans la région de Nantes (latitude = 47°). Les modules sont orientés à 30° vers
l'est, alors l'inclinaison optimale serait égale à (47°+10°) × (1-30°/180°)=47.5°.

29
Taux d’ensoleillement annuel

Taux d’ensoleillement annuel:

 Madagascar: 2800 kWh/m2

longitude latitude
Fianarantsoa 21.45 °S 47.08 °E
Antanaanrivo 18.87°S 47.50 °E
Toliara 23.35 °S 43.68° E
Toamasina 18.14 °S 49.39 °E

30
 A RETENIR
Soleil:

- Diamètre : 1 400 000 km (Terre 12 500km) (rapport 112)

- Distance Terre-Soleil : 150 000 000 km

- Le soleil rayonne comme un corps noir à 5 800 K

- Lambda max à 500 nm (bleu)

- Une puissance constante en limite de l’atmosphère terrestre de 1367 W/m²

- Une puissance terrestre de 1000 W/m² appelé AM1.5 variable suivant la météo/latitude

31
 A RETENIR
Diamètre : 1 400 000 km (Terre 12 500km) (rapport 112)

• Distance Terre-Soleil : 150 000 000 km

• Le soleil rayonne comme un corps noir à 5 800 K

• Lambda max à 500 nm (bleu)

• Fusion nucléaire consommation de 576 millions de tonnes d’hydrogène par seconde

• Une puissance constante en limite de l’atmosphère terrestre de 1367 W/m²

• Une puissance terrestre de 1000 W/m² appelé AM1.5 variable suivant la météo/latitude

• L’énergie solaire reçue par la Terre représente 10 000 fois la consommation énergétique
mondiale
32
MISAOTRA ANAREO
NANATRIKA

JeanPatrice.RAKOTONIAINA@cea.fr

33
