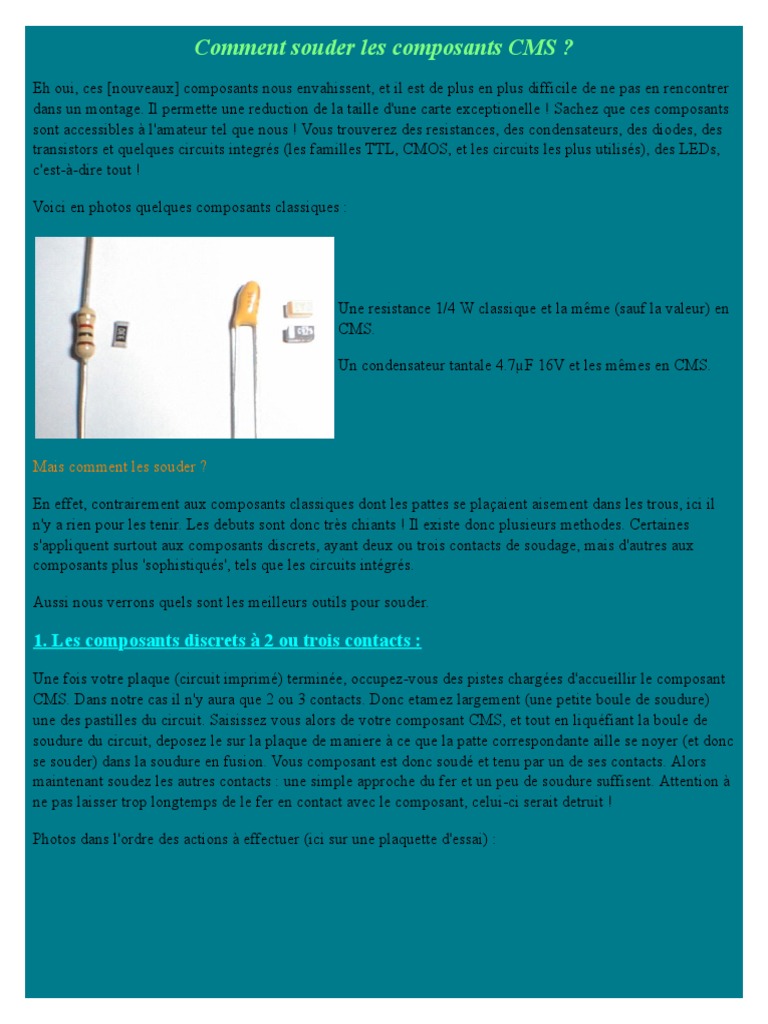

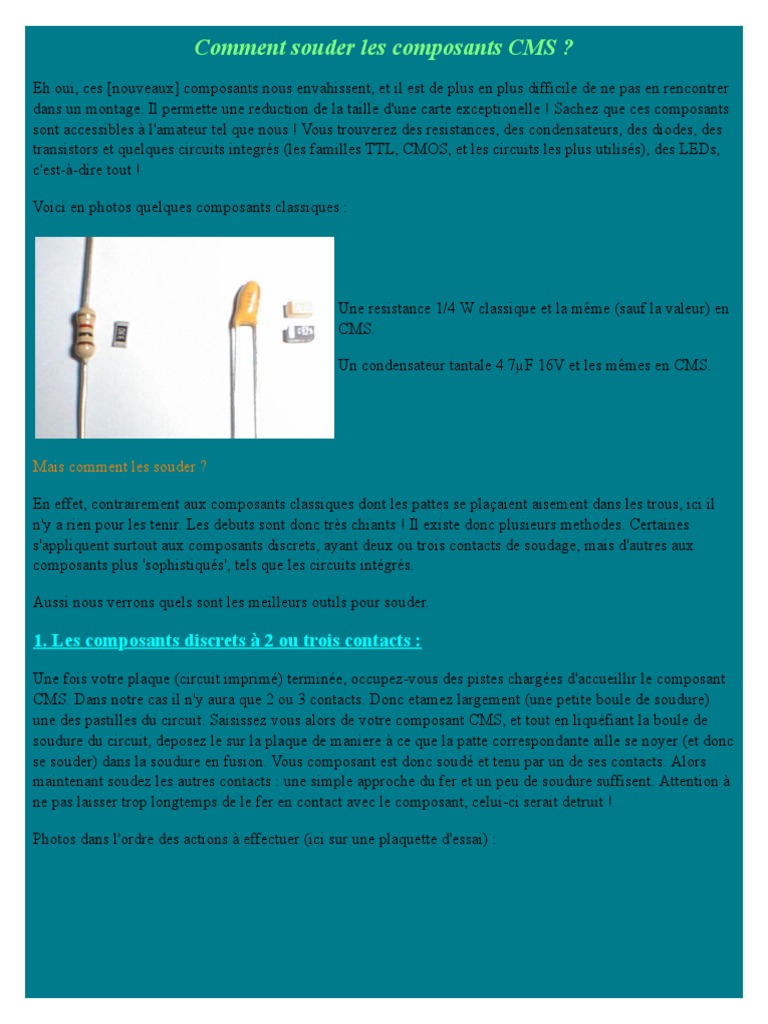

Comment souder les composants CMS ?

Eh oui, ces [nouveaux] composants nous envahissent, et il est de plus en plus difficile de ne pas en rencontrer
dans un montage. Il permette une reduction de la taille d'une carte exceptionelle ! Sachez que ces composants
sont accessibles à l'amateur tel que nous ! Vous trouverez des resistances, des condensateurs, des diodes, des
transistors et quelques circuits integrés (les familles TTL, CMOS, et les circuits les plus utilisés), des LEDs,
c'est-à-dire tout !

Voici en photos quelques composants classiques :

Une resistance 1/4 W classique et la même (sauf la valeur) en

CMS.

Un condensateur tantale 4.7µF 16V et les mêmes en CMS.

Mais comment les souder ?

En effet, contrairement aux composants classiques dont les pattes se plaçaient aisement dans les trous, ici il
n'y a rien pour les tenir. Les debuts sont donc très chiants ! Il existe donc plusieurs methodes. Certaines
s'appliquent surtout aux composants discrets, ayant deux ou trois contacts de soudage, mais d'autres aux
composants plus 'sophistiqués', tels que les circuits intégrés.

Aussi nous verrons quels sont les meilleurs outils pour souder.

1. Les composants discrets à 2 ou trois contacts :

Une fois votre plaque (circuit imprimé) terminée, occupez-vous des pistes chargées d'accueillir le composant
CMS. Dans notre cas il n'y aura que 2 ou 3 contacts. Donc etamez largement (une petite boule de soudure)
une des pastilles du circuit. Saisissez vous alors de votre composant CMS, et tout en liquéfiant la boule de
soudure du circuit, deposez le sur la plaque de maniere à ce que la patte correspondante aille se noyer (et donc
se souder) dans la soudure en fusion. Vous composant est donc soudé et tenu par un de ses contacts. Alors
maintenant soudez les autres contacts : une simple approche du fer et un peu de soudure suffisent. Attention à
ne pas laisser trop longtemps de le fer en contact avec le composant, celui-ci serait detruit !

Photos dans l'ordre des actions à effectuer (ici sur une plaquette d'essai) :
 2. On depose une boule de
1. On determine l'endroit où
soudure sur l'une des deux
l'on va souder le composant.
pastilles.
3. On soude le contact correspondant du
composanty en le deposant sur la boule en
fusion.

Puis on soude l'autre contact !

2. Les composants à multiples contacts :

Il s'agit de composant soit ayant une surface assez grande, ou de circuits intégrés CMS (n'importe quelle carte
électronique en contient). Vous comprendrez que souder un CI de 16 broches avec la methode decrite ci-
dessus releve de l'exploit. Mais rassurez-vous il existe d'autres moyens tres efficaces !

La colle : vous pouvez utiliser une colle forte (epoxy, cyano., etc..) de la maniere suivante : retournez
votre composant et deposez en son centre une petite goutte de colle. Prenez votre circuit, puis placez
votre circuit de maniere à ce que les contacts soient bien sur les pastilles prévues. Attention vous
n'aurez que quelques secondes pour realiser ceci car la colle durcit vite ! Une fois le composant placé,
soudez les pattes une à une

La mini-pompe : si vous manipulez couramment les composants CMS, vous pourrez utiliser des outils
prevus spécialement à cet effet : il s'agit par exemple d'une mini-pompe à ventouse. Votre appareil (tres
leger, taille d'un gros stylo) tient fermement le composant, que vous pourrez alors souder. Mais bon, si
vous tremblez, preferez la colle !

La pince : vous pouvez utiliser des bruxelles (pinces) spécialement prevues à cet effet, car
naturellement fermées. Ainsi les deux plaques de la pince teinnent fermement en sandwich le
composant plaqué sur le circuit, vous pourrez donc le douer aisemment.

3. Pour souder :
Pour la soudure, préférez la soudure fine (8/10eme ou inferieur).

Pour le fer à souder, vous avez l'embarras du choix. Soit vous êtes un utilisateur peu frequent et vous pouvez
simplement vous munir d'une panne de fer fine (< ou = 1mm). Attention aussi à ce que votre fer ne soit pas
trop puissant, le but etant de souder un composant, pas de le griller... J'utilise mon fer habituel (jbc) d'une
puissance de 27W, mais evitez de monter trop.

Il existe aussi pour moins de 80 francs des petits fers tout petits alimentés en 12 ou 24V spécialement prevus
pour le CMS. Si votre budget est reduit, vous pourrez toujours vous rabbattre dessus.

Enfin, si vous manipulez le CMS à longueur de journée, vous pourrez investir dans un fer spécial, auquel
vous pourrez adapter de multiples pannes suivant les composants à souder. Il existe de pannes en U, etc...
Renseignez-vous aupres de votre fournisseur ou feuilletez n'importe quel catalogue !

Qui dit souder dit aussi dessouder ! Il existe des appareils (fers) spéciaux, mais il est relativement difficile de
dessouder un composant, d'autant plus si son nombre de contacts est important.
