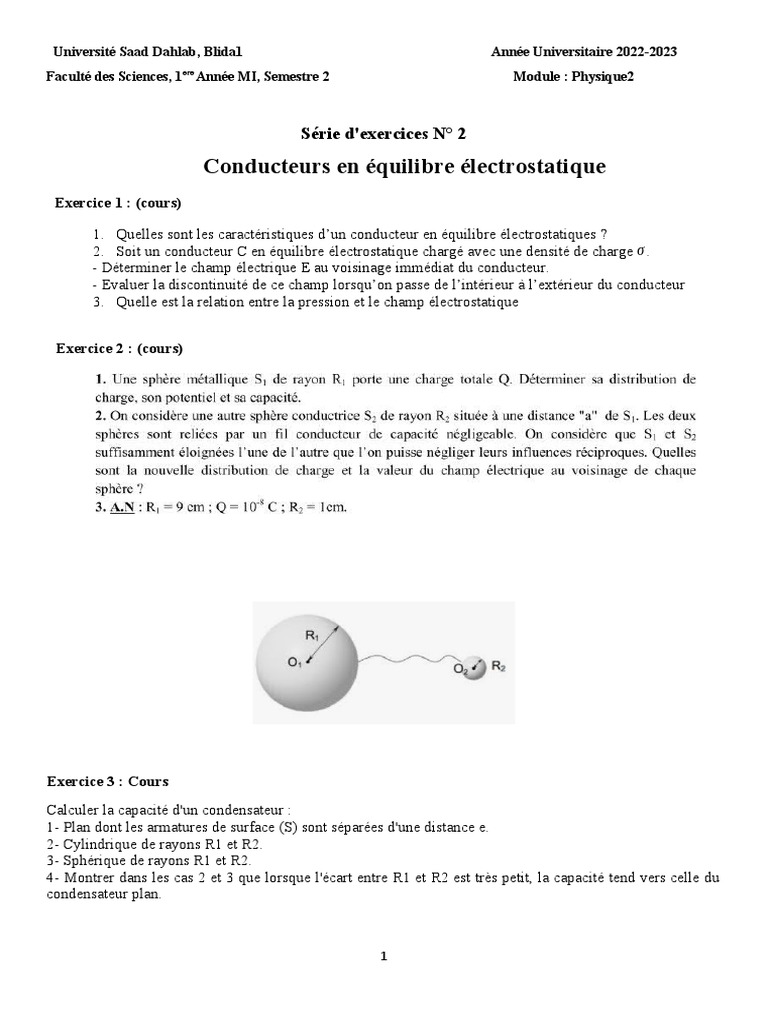

Université Saad Dahlab, Blida1 Année Universitaire 2022-2023

Faculté des Sciences, 1ere Année MI, Semestre 2 Module : Physique2

Série d'exercices N° 2

Conducteurs en équilibre électrostatique

Exercice 1 : (cours)

1. Quelles sont les caractéristiques d’un conducteur en équilibre électrostatiques ?

2. Soit un conducteur C en équilibre électrostatique chargé avec une densité de charge σ .
- Déterminer le champ électrique E au voisinage immédiat du conducteur.
- Evaluer la discontinuité de ce champ lorsqu’on passe de l’intérieur à l’extérieur du conducteur
3. Quelle est la relation entre la pression et le champ électrostatique

Exercice 2 : (cours)

Exercice 3 : Cours
Calculer la capacité d'un condensateur :
1- Plan dont les armatures de surface (S) sont séparées d'une distance e.
2- Cylindrique de rayons R1 et R2.
3- Sphérique de rayons R1 et R2.
4- Montrer dans les cas 2 et 3 que lorsque l'écart entre R1 et R2 est très petit, la capacité tend vers celle du
condensateur plan.

1
Exercice 4 : (Figures (a) et (b) en cours – Figures (c) et (d) en TD)
Calculer, dans chacun des cas, la capacité équivalente entre A et B.

Exercice 5 : (TD)

Exercice 6 : (TD)

2
 Exercice 7: (TD)

Exercice 8 : Devoir
Une sphère (S1) de rayon R1= 20cm se trouve à l'intérieur d'une autre sphère (S2) creuse de rayons,
intérieur R2= 21cm et extérieur R3= 23cm.
1-(S1) est portée à un potentiel de 30kV.
a- Calculer les charges q1, q2 et q3 portées par les surfaces des sphères de rayons R1, R2
et R3.
b- Calculer le potentiel dans tout l'espace.
c- Quel est le potentiel de chaque sphère.
2- Répondre aux questions précédentes dans le cas où (S2) est reliée au sol en plus de (S1) portée au
potentiel 30kV.

Exercices supplémentaire :

Exercice 1 :

Un conducteur sphérique creux A, initialement neutre, de rayon

intérieur R2 = 2R et rayon extérieur R3 = 4R entoure un deuxième
conducteur sphérique B, de rayon R1 = R, porté à un potentiel V o par
l’intermédiaire d’un générateur. Le conducteur B porte une charge Qo.

1) Quelles sont les charges portées par les surfaces intérieure et

extérieure du conducteur A. Justifier.
2) En appliquant le théorème de Gauss, déterminer l’expression du
champ électrique E dans les quatre régions suivantes :

r<R, R <r<2R , 2R <r<4R , r>4R.

3) En considérant que VA est le potentiel du conducteur A et sachant que le potentiel électrique est nul à
l’infini, déterminer l’expression du potentiel électrique dans les quatre régions.
4) En déduire la charge Qo en fonction de R , Vo et ԑ o.

3
Exercice 2 :

Soit l’assemblage de capacités suivant :

1) Calculez la capacité équivalente CAB de

la branche AB.
2) Si la distance entre les armatures du
condensateur équivalent est de d = 5nm.
En sachant que ε0 = 8.84 x 10-12 S.I.
3) Déduire la valeur de la surface (S) des
armatures.
4) On suppose que VAB = 500 V et que la charge du condensateur de valeur 6µF vaut 120µc. Calculez
la charge et la tension aux bornes de chaque condensateur.
