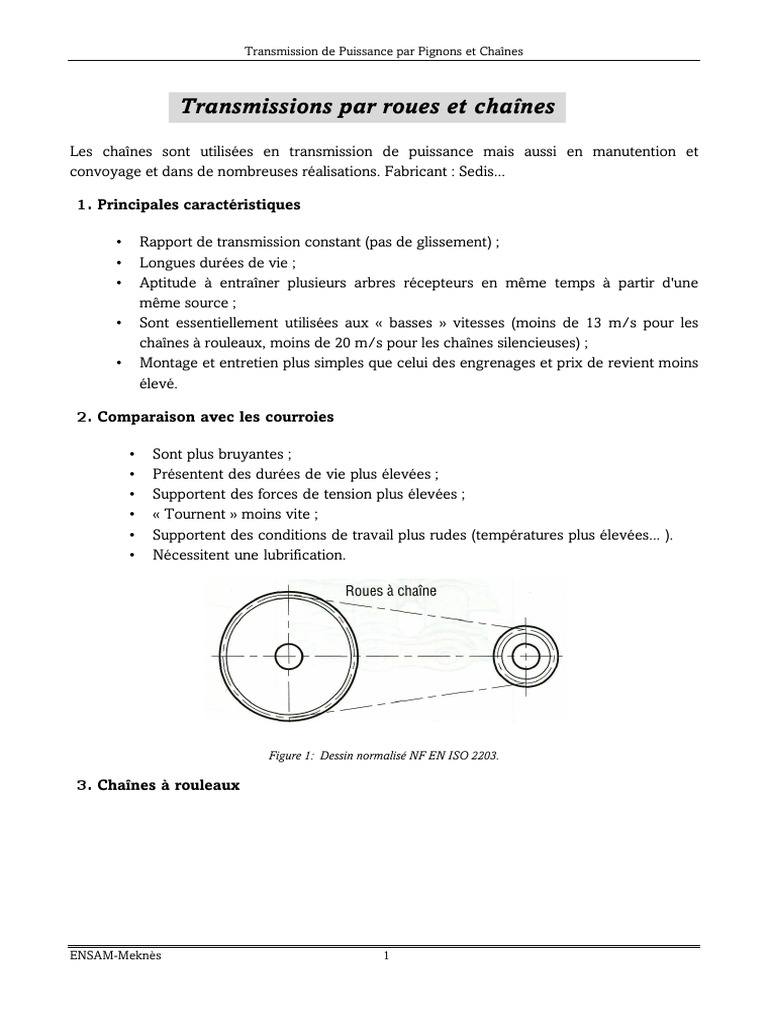

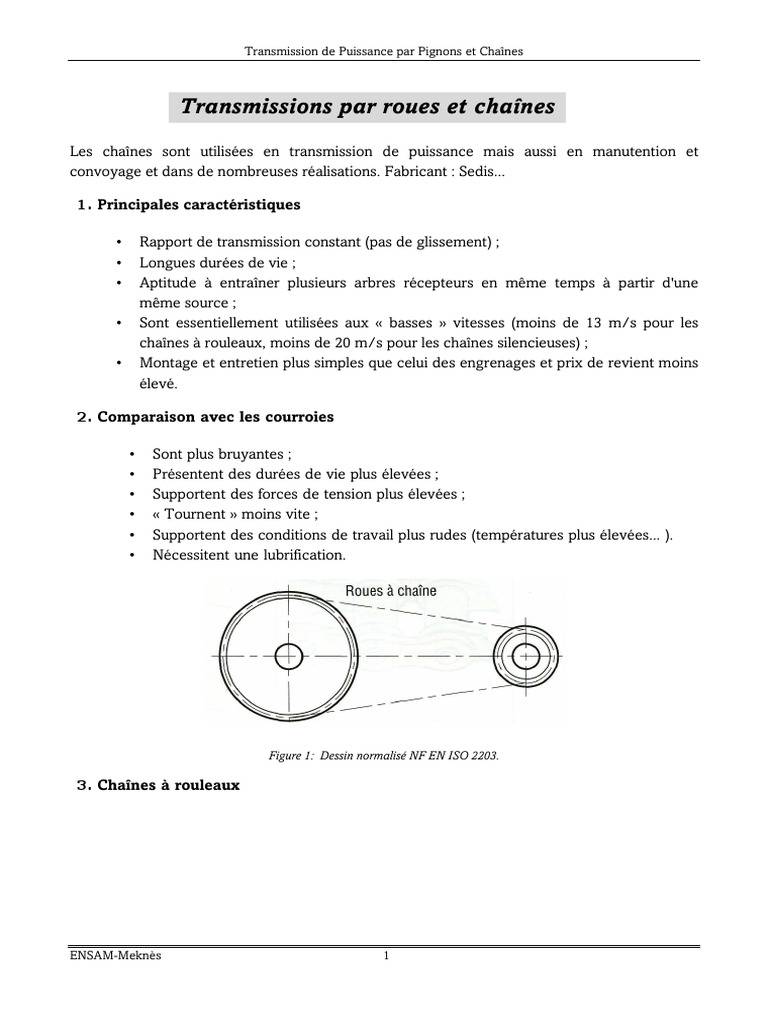

1. Principales caractéristiques
3. Chaînes à rouleaux
ENSAM-Meknès 1
Transmission de Puissance par Pignons et Chaînes
Figure 2: Dimensions des chaînes à rouleaux (NF ISO 606). Désignation : 16B-1 (simple) ; 16B-2 (chaîne double)
Les chaînes à rouleaux sont les plus utilisées en transmission de puissance ; elles ont des
vitesses limites de 12 à 15 m/s ; leurs rapports limites de transmission vont de 6 à 9.
Configuration usuelle : chaîne et roues dans un même plan vertical (dans un plan horizontal la
chaîne « saute »). La série A (08A.…) est d'origine USA, la B européenne.
ENSAM-Meknès 2
Transmission de Puissance par Pignons et Chaînes
Il se fait sentir aux vitesses élevées avec des roues ayant un faible nombre de dents. Suivant
l'angle de rotation, la distance entre la chaîne et le centre de la roue varie, ce qui provoque
des irrégularités de transmission et des vibrations.
Compromis : à partir et au-dessus de 17, 19 ou 21 dents les résultats (durée de vie, bruit...)
sont convenables (fig. 6, 7, 8, 9) et utilisation d'un coefficient 𝐾𝑥 pour les calculs.
ENSAM-Meknès 3
Transmission de Puissance par Pignons et Chaînes
II est analogue à celui des courroies crantées (principe retenu par la norme NF ISO
10823).
- Rapport de transmission
Figure 8: Coefficient correcteur Kv en fonction de Zd Figure 9: fluctuation de la vitesse V due à l'effet de corde
ENSAM-Meknès 4
Transmission de Puissance par Pignons et Chaînes
Angle d'enroulement :
• Avec V en m/s et p en mm
Remarque : 𝝅. 𝒅 = 𝒑. 𝒁𝒅 = circonférence primitive de la petite roue.
• Détermination de la puissance corrigée : 𝑷𝒄 = 𝑷𝒔 − 𝑲𝒗 − 𝑲𝑹 ≤ 𝑷𝒃
• 𝑲𝒚 : coefficient correcteur fonction du nombre de dents 𝒁𝒅 (fig. 29).
• 𝑲𝑹 : Coefficient correcteur tenant compte du nombre de rangées (tableau ci-dessous)
𝑃𝑏 tient compte du type de lubrification, et la puissance de base des chaînes (fig. 11 et 12).
Détermination du pas ou du type de la chaîne par l'intermédiaire des graphes 6 (fig. 11) et 7
(fig. 12) à partir de 𝑃𝑏 et 𝑁𝑑 la vitesse de la roue menante (petite roue).
ENSAM-Meknès 5
Transmission de Puissance par Pignons et Chaînes
Figure 11: Graphe 6 : puissance de base des chaînes A Figure 12: Graphe 7 : puissance de base des chaînes B
ENSAM-Meknès 6
Transmission de Puissance par Pignons et Chaînes
Exemple :
Moteur électrique de 380 W entraînant un pignon de 25 dents à 50 tr/min ;
rapport transmission 0,431 ; chargement irrégulier ; entraxe 590 mm environ ; choix d'une
chaîne double pour limiter le pas et l'encombrement.
ENSAM-Meknès 7
