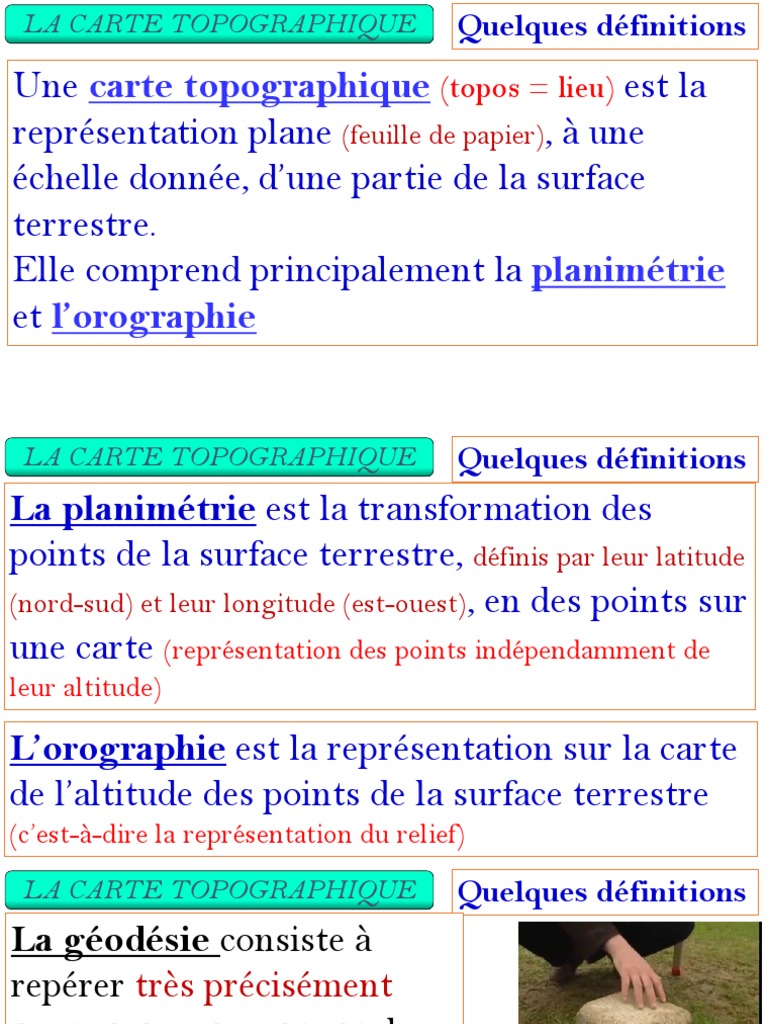

LA CARTE TOPOGRAPHIQUE Quelques définitions

Une carte topographique (topos = lieu) est la

représentation plane (feuille de papier), à une
échelle donnée, d’une partie de la surface
terrestre.
Elle comprend principalement la planimétrie
et l’orographie
 LA CARTE TOPOGRAPHIQUE Quelques définitions
La planimétrie est la transformation des
points de la surface terrestre, définis par leur latitude
(nord-sud) et leur longitude (est-ouest), en des points sur
une carte (représentation des points indépendamment de
leur altitude)

L’orographie est la représentation sur la carte

de l’altitude des points de la surface terrestre
(c’est-à-dire la représentation du relief)
 LA CARTE TOPOGRAPHIQUE Quelques définitions
La géodésie consiste à
repérer très précisément
(longitude, latitude et altitude), les
uns par rapport aux autres, Borne géodésique en bloc de granite (on

des points de la surface connait ses coordonnées géographiques)

terrestre (points géodésiques)

matérialisés sur le terrain
par des bornes Anneau de bronze indiquant
l’altitude exacte du point
 LA GEODESIE
Les angles et les distances entre ces points,
disposés en un réseau de triangles, sont
mesurés avec une précision de l’ordre du cm
pour 10 km
Cette planimétrie à l’aide de points disposés en
triangles est nommée la triangulation
LA CARTE TOPOGRAPHIQUE Quelques définitions

Mesures d’angles à l’aide du théodolite entre les points

Point géodésique matérialisé par une géodésiques disposés en triangles : c’est la triangulation
borne géodésique en bloc de granite,
elle-même surmontée d’une mire
On procède ainsi
pour tous les cotés
des triangles pour
connaître les
coordonnées
géographiques de
chaque point de la
carte
 Réalisation d’une carte topographique
Les cartes topographiques ne sont plus
réalisées par des observateurs sur le terrain,
longues et coûteuses
Elles sont réalisées à partir de photographies
aériennes verticales prises par des avions, par
un procédé dit de restitution.
 Réalisation d’une carte topographique
Un appareil optique, le restituteur, permet
de repérer sur les photos des points de
même altitude et ainsi de tracer les
courbes de niveau
 Principaux éléments sur une carte topographique
On représente :
- en noir :
1 . Les éléments d’origine humaine
(Agglomérations, constructions, voies de communication,
lignes électriques, etc).
2 . La toponymie (noms des lieux)
- en bleu L’hydrographie (cours d’eau, lacs, sources,
…)
 Principaux éléments sur une carte topographique

- en vert La végétation : bois, broussailles,

vergers, ….

- en bistre : Le relief est figuré par des

courbes de niveau (souvent appelées isohypses
= courbes de même altitude)
 Principaux éléments sur une carte topographique

Des symboles variés figurent sur les cartes

topo, signalant des points de repère.
La légende des cartes précise la nature de ces
symboles
Principaux éléments sur H3

une carte H2
3
topographique H1
2
e
1 e

d
3’
2’
1’
 Principaux éléments sur une carte topographique

Les points côtés (qui portent une cote c’est-à-dire une

valeur) sont des points remarquables, faciles à
trouver dans la nature, dont l’altitude est
donnée sur la carte
Principaux éléments sur une carte topographique

Les points cotés

 Principaux éléments sur une carte topographique

L’échelle d’une carte est très variable

Certaines cartes couvrent des continents
entiers et sont utiles pour une vision à l’échelle
de la tectonique globale
D’autres sont à l’échelle d’un pays, expl
1/1.000.000 è _________ Il existe des cartes
régionales détaillées au 1/50.000 è (BRGM)
 Principaux éléments sur une carte topographique

Une échelle est une réduction

d’un territoire. L’échelle
graphique ou numérique sert à
évaluer des dimensions, des
distances
 Principaux éléments sur une carte topographique

L’échelle numérique
e=
distance mesurée sur la carte
= l
distance horizontale sur le terrain L
ex. 1/50 000 1/80 000

L’échelle graphique : segment de droite gradué de

gauche à droite 4 km
0 2
 Principaux éléments sur une carte topographique
Un Titre ou un Nom Carte des redonnées
Le titre doit être bref, net,
clair et, correspondre au sujet
traité
Le Nom est celui de la région
cartographiée
Principaux éléments sur une carte topographique
Carte des rendonnées
 Principaux éléments sur une carte topographique
Une
orientation
ou des
coordonnées
géographique
s, utiles pour
se repérer
Principaux éléments sur une carte 360°
topographique 0°
N
315° 45°
La rose des NW NE
NNW NNE
vents est un
cercle autour WNW ENE
270° W E 90°
duquel sont WSW ESE
placés les quatre
SSW SSE
points SW SE 135°
cardinaux 225°
S
180°
 Principaux éléments sur une carte topographique

Un cadre tracé à la règle pour délimiter l’espace

cartographié à la fois pour des raisons de clarté et
d’esthétique
Une légende qui constitue le mode d’emploi de
la carte qui, sans elle, est inutilisable.
Elle doit être ordonnée, hiérarchisée et
comporter les indications des valeurs et des
unités choisies
 Principaux éléments sur une carte topographique

Une carte topographique se fait en 2 temps

1 er
temps
- par intersection d’une 2 èmetemps
surface topographique - ces courbes
par des plans quelconques sont ensuite
horizontaux et projetées
équidistants perpendiculairement sur
un plan horizontal
Cartographie automatique : cartographie assistée
par ordinateur, à partir d'un fonds conventionnel
numérisé ou d'une base de données.
