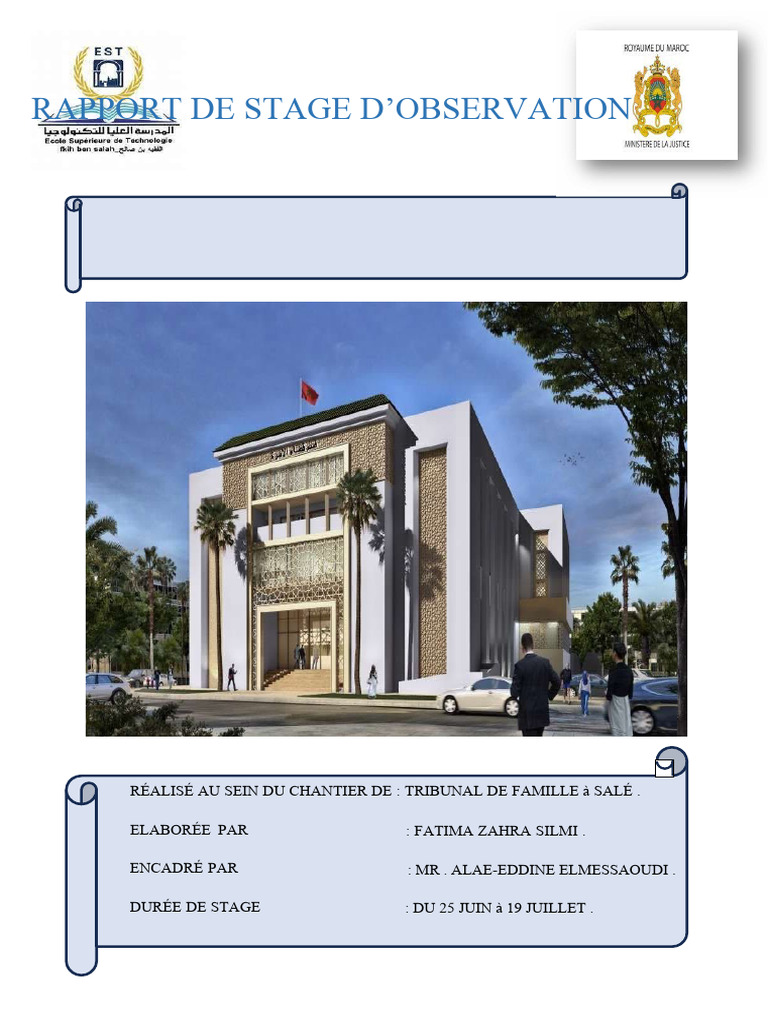

RAPPORT DE STAGE D’OBSERVATION

RÉALISÉ AU SEIN DU CHANTIER DE : TRIBUNAL DE FAMILLE à SALÉ .

ELABORÉE PAR : FATIMA ZAHRA SILMI .

ENCADRÉ PAR : MR . ALAE-EDDINE ELMESSAOUDI .

DURÉE DE STAGE : DU 25 JUIN à 19 JUILLET .

 Remerciement :

Je voudrai profiter de ces quelques lignes et de cette occasion qui m’est donné
de le faire pour remercier toutes les personnes qui de près ou de loin ont permis la
réalisation de ce stage dans les meilleures conditions.

Ainsi , je tiens à exprimer mes vifs remerciements à mon encadrant

MESSAOUDI ALAE-EDDINE qui m’a formé et accompagné tout au long de cette
expérience avec beaucoup de patience et de pédagogie .

Enfin , je remercie l’ensemble des ingénieurs , techniciens et ouvriers pour les

conseils qu’ils ont pu me prodiguer au cours de la période de mon stage et en
répondant à toutes mes interrogations à propos du déroulement des travaux aux
seins du chantier .

1
 Sommaire :

INTRODUCTION........................................................................ 5

I- IDENTIFICATION DU PROJET............................................ 6
 PRÉSENTATION DU MINISTèRE DE JUSTICE.....................................6
 PRÉSENTATION DE YOUSRA LI TAJHIZ..............................................6
 FICHE DE PROJET.....................................................................................6
 DESCRIPTION DE L’OUVRAGE.............................................................7

II- MISSIONS RÉALISÉES ET EN COURS............................. 7

 INSTALLATION DU CHANTIER.............................................................7
 LES AIRES DE STOCKAGE DES MATÉRIAUX....................................8
 TRAVAUX EFFECTUÉS ET EN COURS................................................9
1) LE TERRASSEMENT...........................................................9
2) LES SEMELLES DE FONDATIONS.........................................9
3) LE DALLAGE.............................................................................10
4) LES JOINTS DE DILATATION................................................11
5) LE COFFRAGE DES POTEAUX...............................................12
6) LES VOILES...............................................................................13
7) LES POUTRES............................................................................14
8) LES PLANCHERS......................................................................14
9) L’ESCALIER DOUBLE QUART TOURNANT........................17
10) LA GAINE................................................................................17
III- MATÉRIAUX DE CONSTRUCTION..............................18
1) HOURDIS...............................................................................18
2) POUTRELLE PRÉCONTRAINTE.............................................18
3) CALES à BÉTON...................................................................19
4) TUBE EN PVC............................................................................19
5) ACIERS..................................................................................19
6) POLYSTYRèNE.....................................................................20
7) LE FILM POLYANE..................................................................20

2
 IV- INVENTAIRE DU MATÉRIELS UTILISÉS...................21

A-MATÉRIELS UTILISÉS...................................... 21
1) LA GRUE.....................................................................................21
2) LA BROUETTE...........................................................................21
3) LES PANNEAUX BAKÉLISÉS.................................................22
4) BENNE à BÉTON.................................................................22
5) LES ÉPROUVETTES D’ESSAI SUR LE BÉTON....................22
6) LES CHANDELLES...................................................................23
7) LES ÉCHAFAUDAGES.........................................................24

B- GESTION DE COFFRAGE ET DU MATÉRIELS..........24

CONCLUSION............................................................................. 25

Table de figure :

Figure 2: les bureaux Figure 3 : stockage de bois..............8

Figure 4: stockage du polystyrène Figure 5 : stockage d'acier...............8
Figure 6:mise en place du tout-venant, film polyane , treillis soudés...............................10
Figure 7 : joint de dilatation du bloc "B"..............................................................................11
Figure 8 : coffrage du poteau Figure 9 : décoffrage du poteau.............12
Figure 10 : Ferraillage du voile.............................................................................................13
Figure 11 : poutre béton Figure 12 : Poutre précontrainte.........14
Figure 13 : Dalle à hourdis avec poutrelles simples Figure 14 :dalle à hourdis avec
poutrelles jumelées................................................................................................................15
Figure 15 : DAS.......................................................................................................................16
Figure 16 : Décoffrage d'escalier Figure 17 : Coffrage d'escalier.........17
Figure 18 : Le réservoir.........................................................................................................17
Figure 19 : Hourdis................................................................................................................18
Figure 20 : poutrelle précontrainte......................................................................................18
Figure 21 : cales à béton........................................................................................................19
Figure 22 : Tube en PVC........................................................................................................19
Figure 23 : les aciers...................................................................................................................... 20

3
Figure 24 : Polystyrène..........................................................................................................20
Figure 25 : film polyane.......................................................................................................21
Figure 26 : la grue...............................................................................................................22
Figure 27 : Brouette.............................................................................................................22
Figure 28 : Coffrage du béton.............................................................................................23
Figure 29 : Benne à béton...................................................................................................23
Figure 30 : Eprouvette d'essai sur le béton.......................................................................24
Figure 31 : Les chandelles..................................................................................................24
Figure 32 : Echafaudages....................................................................................................25

4
 Introduction :

Ce document est le rapport du stage , réalisé en entreprise d’une durée de

4 semaines ( 25 juin à 19 juillet ) . Le but de ce stage consiste à mieux approfondir
mes connaissances théoriques , pratiques et mes différentes interventions ; car le
domaine de génie civil est un domaine très vaste qui touche à plusieurs branches
telles que les travaux publiques , bâtiments , hydraulique et hydrogéologie , etc. J’ai
passé ma période de stage au sein du projet de la construction du TRIBUNAL
DE FAMIILE à Salé. Mon objectif principal a été l’ouverture sur le monde de
travail et la découverte de la vie professionnelle . Or , j’ai pu assimiler plusieurs
informations techniques qui concernent le domaine du Génie Civil en questionnant
les différents intervenants sur chantier tels que le chef de chantier , les ingénieurs ,
techniciens et les ouvriers qu’ils ne m’ont pas épargné leurs informations sur le
domaine .

5
 I- IDENTIFICATION DU PROJET :

 Présentation Du ministère de justice :

-Le ministère de Justice est le département

ministériel du gouvernement marocain chargé de
veiller au bon fonctionnement du système
judiciaire . Le ministère de justice s’occupe aussi de
la gestion des prisons marocaines .

 Présentation du YOUSRA LI TAJHIZ :

-Fondée il y’a plus de 20 ans , Yousra Li Tajhiz ,

filiale du groupe Ynna Holding , a pu se potionner
comme entreprise experte en Bâtiments et Travaux
Publics , et s’imposer comme référence reconnue
dans le secteur .

 Fiche de projet :
a) Nom du projet : Tribunal de famille .
b) Adresse : Salé , Angle de l’avenue Hassan II et rue N0 6 .
Pépinière ( Avenue ABDEM EZZAHRAOUI)
c) Propriétaire : Domaine privé de l’état .
d) Maitre d’ouvrage : La Sous-Direction Régionale auprès de la Cour d’appel de
Rabat .
e) L’entreprise : YOUSRA LI TAJHIZ
f) Architecte : -ADIL BEN TALEB
-MARIAM CHAOUKI
- MERYEM FAKKAR
g) Bureau d’étude : OMAIT ENGINEERING.
h) Bureau de contrôle : VERITE CONTROLE -VERCO-
i) Laboratoire : LCBTP , S2G

6
  Description de l’ouvrage :
Le projet a pour but la construction de la division de famille de Salé (angle
de l’avenue Hassan II) avec 6 niveaux ( en R+4 avec un rez de jardin après
démolition des constructions existantes) . Or , elle est divisée par 3 blocs ( Bloc A , B
, C ) d’une surface bâtie de 2508 m² dans un délai de 24 mois .

II- Missions réalisées et en cours :

 Installation du chantier ;
 L’entreprise (YLT) a élaboré un plan d’installation du chantier en
collaboration avec l’ingénieur concerné par le suivi .
 Ce plan marque les différentes installations de matériels et zones de
stockage .
 L’objectif primordial de ce plan est de rendre possible la mise en route
rapide de l’exécution des travaux , de permettre le déroulement des
travaux sans gêne et dans les meilleures conditions de productivité .

Plan d’installation du

Figure 1 : plan d'installation 7

  Les aires de stockage des matériaux ;

Figure 2: les bureaux Figure 3 : stockage de bois

Figure 4: stockage du polystyrène Figure 5 : stockage d'acier

8
  Travaux effectués ;
Lors de mon intégration au chantier , j’ai eu juste l’occasion d’observer les dernières
étapes du dallage dans le bloc C , en revanche les travaux dans les 2 autres blocs A et B
étaient déjà avancés .

Je n’ai pas eu l’occasion d’assister aux deux importantes étapes qui sont le terrassement et
les semelles de fondations. Or, ils sont les premières interventions à effectuer lorsqu’un
programme d’aménagement ou de construction est lancé . En outre , je vais les définir
comme suit ;

1) Le Terrassement :
Les travaux de terrassement correspondent à tous les travaux liés à la terre . Il s’agit

D’aménager ou d’adapter un ouvrage ou de modifier les reliefs d’un terrain pour y construire un
ouvrage ou une voie de circulation . L’adaptation d’un terrain signifie de le modifier par un
déplacement de terre . A savoir qu’en :

Abaissant le niveau du terrain , par enlèvement des terres : il s’agit de

terrassement en déblai ;
Relevant le niveau du terrain , par apport des terres : il s’agit de terrassement
en remblai ;

Avant tout travaux de terrassement , un décapage de la terre végétale de 0 .2 à 0.3 m

d’épaisseur environ est effectué sur l’emprise des bâtiments ou des voiries . Et cela est au vu des
résultats de l’étude géotechnique définitive du sol de fondation de notre ouvrage , effectuée par
les deux laboratoires S2G et LCBTP afin de s’assurer une stabilité suffisante de la structure vis-à-
vis les actions des charges verticales et sismiques .

2) Les semelles de fondation :

Une semelle de fondation est un ouvrage d’infrastructure , en béton armé , qui reprend
les charges d’un organe de structure d’une construction et qui transmet et répartit ces charges
sur le sol . D’après les informations qui m’a offert mon encadrant j’ai pu distinguer deux types de
semelles utilisées au sein du chantier du Tribunal de Famille qui sont :

9
 Semelle filante : est une fondation superficielle utilisée
Principalement pour supporter un mur , un voile porteur ou encore
des poteaux peu espacés .

Semelle isolée : est une fondation superficielle utilisée pour reprendre

Des descentes de charges concentrées de poteaux .

3) Le dallage :

Une fois les travaux de traçage des semelles, la pose des cages d’armatures , le coffrage ,
bétonnage , le remballage et le compactage du remblai s’achèvent ; Les ouvriers pose un film
polyane qui est étanche afin de remédier le phénomène des remontés capillaires susceptible
d’influencer la durabilité du béton et le recouvrement doit être supérieur à 20 cm .

Les ouvriers commencent à poser des cales à béton régulièrement espacés sur le film
polyane : celle-ci permettront de garantir l’enrobage des aciers dans le béton . Après , on pose la
nappe de treillis soudés qui est préalablement découpée aux dimensions de la dalle , tout en
respectant l’espacement indiqué sur le plan coffrage-ferraillage entre eux , ainsi que l’espacement
entre les barreaux métalliques . Ensuite , ils commencent à couler le béton tout en utilisant
un vibreur pour éviter la ségrégation des matériaux du béton .

Figure 6:mise en place du tout-venant, film polyane , treillis soudés

10
 4) Les joints de dilatations :

Afin d’offrir un ouvrage constructible ;

Stable et suffisamment résistant vis-à-vis de toutes les actions extérieures

ou intérieures ( Charge permanente , charge d’exploitation , action
climatique , séisme …) .
Conforme aux différents règlements en vigueur relatifs à la résistance et à
la stabilité des structures de l’ouvrage ( neige et vent … ) .
Répondant aux exigences du confort thermique et acoustique des
occupants .
Offrant une sécurité suffisante à l’ouvrage vis-à-vis des risques d’incendies.

Et compte tenu de l’importance des dimensions globales du projet , tant en plan qu’en
élévation , le projet se compose de 3 Blocs assemblés sur un réseau de structures . Ces blocs sont
séparés par un joint de dilatation thermique et acoustique .

Figure 7 : joint de dilatation du bloc "B"

11
 5) Le coffrage des poteaux :
Définition :

Dans le domaine de construction , les poteaux sont des éléments verticaux utilisés pour
soutenir et stabiliser des structures telles que des bâtiments , des ponts ou des passerelles . Ils
peuvent être en béton armé , en acier ou en bois , en fonction des exigences structurelles de la
conception . En outre , ils se sont utilisés pour soutenir les différentes charges telles que des
murs , des planchers ou des toits . Ils sont généralement dimensionnés et renforcés pour résister
aux forces verticales , horizontales et sismiques auxquelles ils peuvent être soumis .

Le fonctionnement :

Sur chantier du tribunal de famille , une fois que les ouvriers ont réalisé les fondations ; ils
misent en place les armatures et cela selon les charges de la construction , or, c’est inutile de
mettre trop d’armatures ce qui ne ferait qu’augmenter le coût des travaux . Après ,ils
commencent par mettre en place le coffrage en bois en s’assurant que les planches sont bien
visées pour être étanche . Puis , ils coulent le béton tout en vérifiant que le béton a bien été
vibré pour que l’ensemble soit homogène . Une fois la hauteur désirée est atteinte , il faudra
attendre 48 heures pour que le béton ait bien pris . (Suite aux règles de l’art )

Figure 8 : coffrage du poteau Figure 9 : décoffrage du poteau

12
 6) Les voiles :
Définition :

Les voiles sont définies comme des éléments verticaux de compression à deux dimensions
dont la raideur hors plan est négligeable . Or , c’est une structure spatiale dont l’épaisseur est trop
faible par rapport aux deux autres dimensions . De plus cette épaisseur doit être déterminée en
fonction de la hauteur libre d’étage et des conditions de rigidité aux extrémités et l’épaisseur
minimale est de 15cm .

Rôles des voiles :

 Reprendre les charges permanentes et d’exploitations apportées sur les planchers .
 Participer au contreventement ; ( C’est un principe constructif servant à stabiliser et
rigidifier une structure tout en s’opposant à tout effet de déformation ou de
renversement d’une charpente ou un mur ) .
 S’opposer à la poussée de terre éventuellement de l’eau .
 Assurer une isolation acoustique ou phonique .
 Assurer une protection contre les incendies .

Figure 10 : Ferraillage du voile

7) Les poutres :
Les poutres sont des éléments de construction en bois , en acier ou en béton utilisés pour
soutenir les planchers , les toitures ou les murs d’un bâtiment . Elles peuvent être horizontales ou

13
inclinées et sont principalement utilisées pour transférer les charges et les contraintes vers les
fondations . Les poutres sont généralement rectangulaires , en forme de « I » ou de « H » ,
mais peuvent également adopter de différentes formes en fonction des besoins structurels ; Or , la
forme des poutres utilisées sur chantier est la forme carrée . Elles peuvent être préfabriquées ou
construites sur place ( Béton ) , en fonction de la taille et de la complicité du projet .

Figure 11 : poutre béton Figure 12 : Poutre précontrainte

8) Les planchers :
Définition :

Dans le domaine de génie civil , les planchers jouent un rôle crucial dans la conception et la
construction des structures . Ils sont utilisés pour supporter les charges verticales et horizontales
, ainsi que pour la stabilité globale de l’ouvrage . C’est un élément de structure supportant le sol
d’un étage , il constitue la séparation horizontale entre les étages .

Les fonctions que doit assurer un plancher :

Un plancher doit assurer plusieurs fonctions importantes dans un bâtiment ou une

infrastructure . Voici les principales fonctions d’un plancher :

 Support des charges verticales : le plancher doit être capable de soutenir le

poids des personnes , des meubles , des équipements et des éléments de
construction .
 Distribution des charges : un plancher doit répartir les charges verticales de
manière uniforme sur les éléments de la structure .

14
  Résistance aux charges horizontales : les planchers doivent également être
capable de résister aux forces horizontales , telles que le vent , le séisme ou les
mouvements de la structure .
 Isolation thermique et acoustique : ils peuvent être conçus pour réduire la
transmission de chaleur entre les étages et atténuer la propagation des bruits
et des vibrations .
 Confort et sécurité : un plancher doit offrir un niveau de confort adéquat aux
occupants en termes de résistance au bruit de pas , de déformation minimale
sous les charges , de stabilité et de niveau de finition .

Les types des dalles :

Au cours de ma période de stage sur chantier , j’ai pu assister principalement au coffrage

des deux types de planchers (dalles) :

 Dalle à corps creux (dalle à hourdis) :est composée de poutrelles

préfabriquées en béton armé , sur lesquelles sont posées des éléments creux .
Ces éléments peuvent être des blocs en béton , des briques , des panneaux en
polystyrène ou d’autres matériaux creux . Ces éléments sont disposés entre les
poutrelles , créant ainsi un espace vide .

Or, sur chantier du tribunal de famille , j’ai observé deux types de structure de dalle à
hourdis l’une avec des poutrelles simples et l’autre avec des poutrelles jumelées . Le choix et
l’utilité de ces deux dernières est due aux charges supportées , les contraintes de coût et de
conception . En outre , je vais les définir comme suit :

 Dalle à hourdis avec des poutrelles jumelées : dans ce type de dalle , les
poutrelles sont agencées en paire et sont plus rapprochées les unes des autres ,
généralement à une distance de 20 à 25 cm ; cela réduit le nombre d’espaces
vides entre les poutrelles , nécessitant ainsi moins d’hourdis pour combler les
vides .

 Dalle à hourdis avec des poutrelles simples : dans ce type de dalle , chaque
poutrelle est espacée les unes des autres par une distance généralement de 40
à 50 cm . Cela signifie qu’il y a plus d’espaces vides entre les poutrelles , qui
doivent alors être comblés avec des hourdis .

En termes de résistance et de capacité de charge , les dalles à hourdis avec des poutrelles
jumelées offrent une meilleure performance . En effet , la proximité des poutrelles jumelées
renforce la structure de la dalle , augmentant ainsi sa résistance et sa capacité de charge ; cela
permet

15
également de réduire la quantité d’hourdis nécessaire , ce qui peut être économiquement
avantageux .

Figure 13 : Dalle à hourdis avec poutrelles simples Figure 14 :dalle à hourdis avec poutrelles jumelées

 Les dalles alvéolées ( DAS ) : Ce sont des dalles précontraintes

allégées et d’épaisseur réduite permettent de franchir des portées
exceptionnellement élevées . A la rapidité de mise en œuvre
s’ajoute une simplification de la structure par la suppression des
porteurs intermédiaires et une réduction de la hauteur finie des
bâtiments .

Figure 15 : DAS

16
 9) L’ escalier double quart tournant :
Un escalier double quart tournant est un type d’escalier qui comporte deux quarts de tour
dans sa conception . Cela signifie qu’il y a deux changements de direction dans l’escalier
généralement à 90 degrés , formant ainsi une structure en forme de L . Ce type d’escalier est
une option populaire pour optimiser l’espace dans les espaces restreints et offrir une solution
fonctionnelle et esthétique pour monter ou descendre d’un niveau à l’autre .

Figure 16 : Décoffrage d'escalier Figure 17 : Coffrage d'escalier

10) la gaine :
Définition :
Espace, réservé verticalement ou horizontalement dans une construction, dans lequel
sont rassemblées les colonnes d'alimentation et d'évacuation (eau, gaz, électricité, téléphone,
eaux usées, eaux vannes, vide-ordures, etc.).

Figure 18 : Le réservoir

17
 III-Matériaux de construction :

1) Hourdis :
Définition :

L’hourdis aussi appeler entrevous sont des éléments de construction couramment utilisés
pour la construction des planchers . Il est fabriqué en coulant du béton dans des moules formant
ainsi une structure légère et résistante .

Figure 19 : Hourdis

2) Poutrelle précontrainte :
Une poutrelle précontrainte est un élément structural en béton renforcé par la
précontrainte . Ils sont généralement utilisés pour les éléments porteurs de structure telles que
les planchers et les poutres . Le processus de précontrainte consiste à tendre les câbles avant de
couler le béton , créant ainsi une compression dans la partie inférieure de la poutrelle
compensant la tendance du béton à se fissurer ou à fléchir sous l’effet des charges .

Figure 20 : poutrelle précontrainte

18
 3) Cales à béton :
Leur rôle principal est d’assurer une distance constante entre les barres d’armature , ce qui
permet au béton de bien adhérer aux barres et d’augmenter la résistance et la durabilité de la
structure . Il est important de les choisir et de les installer correctement pour garantir la qualité
de la construction .

Figure 21 : cales à béton

4) Tube en PVC :
Les tubes en PVC ( polychlorure de vinyle ) sont utilisés dans de nombreux domaines
notamment la plomberie , l’irrigation , l’évacuation des eaux usées , les systèmes d’assainissement
, les réseaux électriques et bien d’autres applications .

Figure 22 : Tube en PVC

5) Aciers :
Les aciers employés sont de qualité haute adhérence Fe 500 . Les barres d’aciers devront être
parfaitement propres , sans aucune trace de rouilles , de peinture ou de graisse .

19
 Figure 23 : les aciers

6) Polystyrène :
Dans le domaine de BTP , le polystyrène est un matériau utilisé pour l’isolation thermique et
acoustique des bâtiments , ainsi que pour la construction de coffrage et de panneaux décoratifs

Figure 24 : Polystyrène

7) Le film polyane :
Le film polyane est utilisé pour créer une barrière étanche à l’humidité . Or , il est utilisé lors
de la construction des bâtiments pour protéger les surfaces tels que les dalles , les planchers et les
fondations contre l’humidité ascendante , le condensat et les infiltrations d’eau .

Figure 25 : Film polyane

20
 IV- Inventaire des matériels utilisés :

A- Matériels utilisés :
1) La grue :
La grue est un engin de levage utilisé sur les chantiers pour soulever et déplacer les charges
lourdes en hauteur .

Figure 26 : La grue

2) La brouette :
Petit véhicule à une roue muni de deux brancards , qui sert à transporter des fardeaux à
bras d’homme .

Figure 27: Brouette

21
 3) Les panneaux bakélisés :
Pour le coffrage des poteaux et voiles , on utilise soit le coffrage métallique ( Cher ,
lourd mais exact ) ou le coffrage en bois ( moins cher , léger mais demande du temps pour sa
mise en œuvre et peut causer des incertitudes et donner un mauvais aspect ) . Dans ce
chantier , on a recours au coffrage en bois : une fois les armatures d’acier sont mises en place , elles
seront coffrées par des branches ou moules en bois (madriers ) puis on coule le béton , on le vibre
à l’aide d’ un vibreur et on décoffre une fois le béton frai devient sec ( durcissement à environ
48h) .

Figure 28 : coffrage du poteau

4) Benne à béton :
C’est un conteneur qui permet , en toute sécurité pour les utilisateurs , de transférer le
béton de sa station de préparation au chantier en cours et de la manière la plus adaptée et la
plus optimisée .

Figure 29 : benne à béton

22
 5) Les éprouvettes d’essai sur le béton :
Une éprouvette d’essai sur le béton est un échantillon de béton fabriqué selon des normes
spécifiques pour évaluer ses propriétés mécaniques . Ces essais sont couramment réalisés pour
garantir la conformité d’un mélange de béton aux spécifications requises .

Figure 30 : Eprouvette d'essai sur le béton

6) Les chandelles :
Les chandelles sont des supports réglables en hauteur utilisées dans le domaine de
construction pour soutenir des charges temporaires , telles que des poutres ,des planchers ou des
structure métalliques lors de travaux de construction ou de coffrage . Elles se composent
généralement d’un tube métallique télescopique avec un mécanisme permettant de régler la
hauteur selon les besoins .

Figure 31 : les chandelles

23
 7) Les échafaudages :
Les échafaudages sont destinés à soutenir les ouvriers , les outils et les matériaux lors de
travaux en hauteur tels que la construction , la rénovation ou la peinture de bâtiments . Ils sont
essentiels pour assurer la sécurité des travailleurs en leur offrant une plateforme stable et sécurisée
pour effectuer leurs tâches .

Figure 32 : Echafaudages

B-Gestion du coffrage et du matériel :

Dès mon arrivé à ce chantier , j’ai observé que les travaux de coffrages se font d’une manière
enchainée .

Une fois les travaux de coffrage sont achevés en un niveau , les ouvriers nettoient les
panneaux de coffrage pour les réutiliser . C’est pour cette raison que les 3 blocs sont en
différents d’état d’avancement des travaux .

Cela permet au chef de projet d’optimiser les couts de coffrage , tout en respectant les délais
prévus .

24
 Conclusion :
Ce stage qui a duré 1 mois au sein du chantier du tribunal de famille m’a
permis de perfectionner mes connaissances théoriques acquises à l’Ecole
supérieur de technologie de FKIH BEN SALEH . Un autre bénéfice de ce stage ,
c’est que j’ai eu l’occasion de découvrir des choses telle que la réalisation des
différents éléments structuraux . Lesdites on ne peut pas les apprendre que sur
le terrain et pas entre les quatre murs de la classe , ce qui le rend un point fort
pour mon cursus d’études .

Finalement je peux dire que j’ai vraiment bien passé mon stage , est cela
est due à la bonté du personnel qui ont mis à ma disposition tous les moyens
nécessaires à la réalisation du présent rapport , et aussi des précieux conseils
et observations .

25
