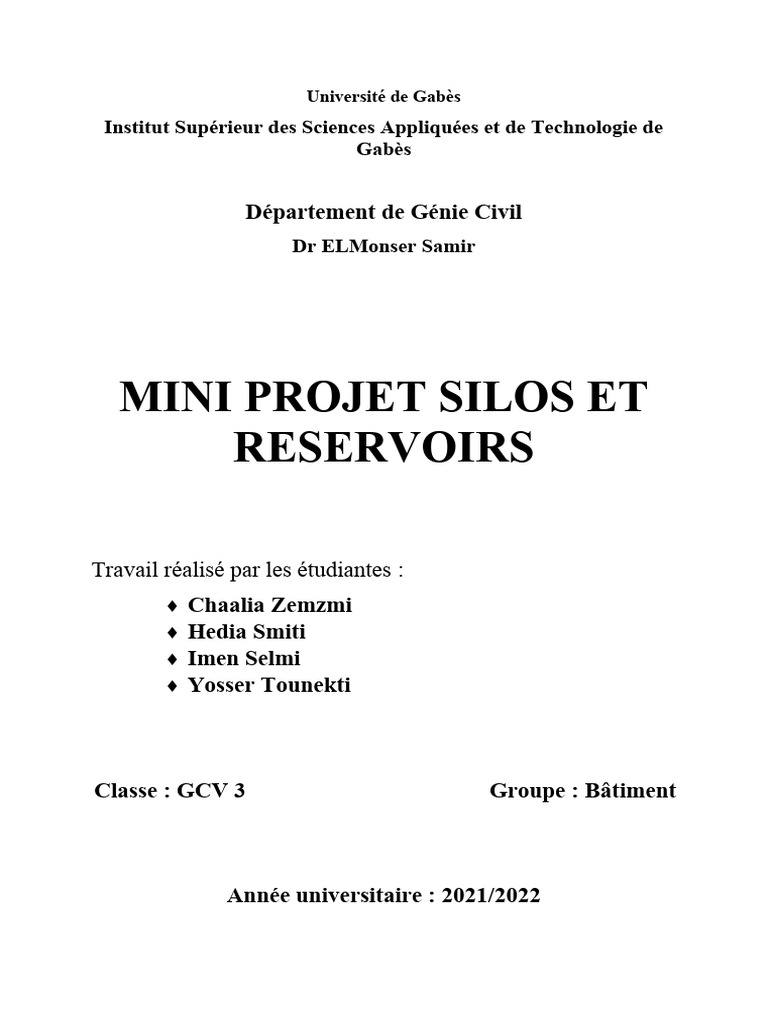

Université de Gabès

Institut Supérieur des Sciences Appliquées et de Technologie de

Gabès

Département de Génie Civil

Dr ELMonser Samir

MINI PROJET SILOS ET

RESERVOIRS

Travail réalisé par les étudiantes :

 Chaalia Zemzmi
 Hedia Smiti
 Imen Selmi
 Yosser Tounekti

Classe : GCV 3 Groupe : Bâtiment

Année universitaire : 2021/2022

 Remerciement

A près avoir rendu grâce à Dieu le Tout puissant et le Miséricordieux, nous

tenons à remercier vivement tous ceux qui, de près ou de loin ont
participé à la rédaction de ce rapport de mini projet «Silos et Réservoir ».
Il s’agit particulièrement de Mr. ELMonser Samir, Chef de département Génie
Civil, Enseignant à ISSAT Gabés, pour sa disponibilité sa rigueur scientifique et
son sens d’écoute et d’échange. Tout le corps professoral du département génie
civil d’ISSAT Gabes qui nous a fait bénéficier d’une formation pluridisciplinaire
de très haut niveau et très adaptée aux réalités du génie civil

Sommaire
Remerciement........................................................................................................................................2
Sommaire...............................................................................................................................................3
Liste des tableaux...................................................................................................................................4
Liste des figures......................................................................................................................................4
INTRODUCTION GENERALE :..................................................................................................................5
CHAPITRE 1 :...........................................................................................................................................6
GENERALITES SUR LES RESERVOIRS........................................................................................................6
1.1. Définition d’un réservoir :.......................................................................................................6
1.2. Type de réservoirs :................................................................................................................6
1.3. Les rôles des réservoirs d'eau :...............................................................................................8
1.4. Classification du réservoir :.....................................................................................................8
1.5. Emplacement des réservoirs :.................................................................................................8
1.6. Constitution d’un réservoir posé sur le sol :...........................................................................8
1.7. Equipement d’un réservoir :.................................................................................................11
CHAPITRE 2 :.........................................................................................................................................14
MATERIAUX DE CONSTRUCTION..........................................................................................................14
2.1. Béton :..................................................................................................................................14
2.2. Acier :....................................................................................................................................15
2.3. Portance du sol :...................................................................................................................16
CHAPITRE 3 :.........................................................................................................................................18
ETUDE DE CONCEPTION :.....................................................................................................................18
3.1. Exigences techniques à satisfaire dans la construction d’un réservoir :...............................18
3.2. Les effets à prendre en compte :..........................................................................................18
3.3. Détails constructifs des réservoirs :......................................................................................18
3.4. Dimensionnement du réservoir :..........................................................................................18
CHAPITRE 4 :.........................................................................................................................................23
ETUDE STATIQUE DU RESERVOIR :.......................................................................................................23
4.1. Calcul de dimensionnement des parois :..............................................................................23
4.2. Calcul de dimensionnement de la coupole :.........................................................................26
4.3. Calcul de dimensionnement du radier :................................................................................26
4.4. Résultat des calculs :.............................................................................................................31
Conclusion............................................................................................................................................34
Annexe.................................................................................................................................................36
1. Conception du réservoir dessiné sur Autocad :........................................................................37
2. Modélisation en 3D avec le logiciel ROBOT :............................................................................38

Liste des tableaux

Tableau 1 : Caractéristiques de matériaux................................................................................17
Tableau 2:Caractéristiques de la cuve.......................................................................................21
Tableau 3:Caractéristiques de la coupole.................................................................................21
Tableau 4: Caractéristiques du radier.......................................................................................21
Tableau 5 : Caractéristiques de la paroi....................................................................................26
Tableau 6 : Caractéristiques du béton de propreté....................................................................27
Tableau 7 : Mur en brique.........................................................................................................27
Tableau 8 : Paramètres de calcul du poids de l’eau..................................................................27
Tableau 9 : Paramètres de calcul de l’enduit............................................................................27
Tableau 10 : Caractéristique du radier......................................................................................27
Tableau 11 : Les charges venant du pourtour de la cuve..........................................................28
Tableau 12 : La charge totale de l’ouvrage au sol....................................................................28
Tableau 13: Ferraillage de la paroi selon la méthode classique................................................31
Tableau 14: Ferraillage du coupole...........................................................................................32
Tableau 15 : Ferraillage du radier.............................................................................................32

Liste des figures

Figure 1 : Schéma de réservoir surélevé.....................................................................................6
Figure 2 : Réservoir au sol..........................................................................................................7
Figure 3 : Réservoir semi-enterré rectangulaire de LINAS-France............................................7
Figure 4 : Schéma d’un radier nervuré.......................................................................................8
Figure 5: Demi vue sur une couverture.......................................................................................9
Figure 6:Ceinture haut de la coupole..........................................................................................9
Figure 7:Ceinture basse de la coupole......................................................................................10
Figure 8:Ceinture haute de tronc de cône.................................................................................10
Figure 9 : Ceinture basse de cuve.............................................................................................10
Figure 10 : Ceinture haute de coupole de fond.........................................................................11
Figure 11 : Equipements d’un réservoir....................................................................................12
Figure 12 : Schéma de fonctionnement d’un réservoir.............................................................13
Figure 13: Coupe longitudinale du réservoir............................................................................22
Figure 14 : Vue en plan du réservoir........................................................................................22
Figure 15 : Diagramme de la poussée de l’eau.........................................................................23
Figure 16: Plan de ferraillage de la paroi du réservoir..............................................................31
Figure 17:Schma de ferraillage de section horizontale de la coupole......................................32
Figure 18 : Schéma de ferraillage du radier..............................................................................33
 INTRODUCTION GENERALE :
L'eau c'est la vie, il faut donc absolument prendre soin de cette ressource. La démographie
toujours croissante, la dégradation du climat, l'activité économique qui s'y développe, les
facteurs négatifs générés par l'homme...
Il est nécessaire de recourir à la conception, la réalisation et la construction de divers
complexes hydrauliques, tels que : barrages, réservoirs, posées au sol...
Ces complexes sont nécessaires pour atteindre la distribution consommation et utilisation
rationnelle de l'eau potable.
Notre étude consiste à construire un réservoir posé sur le sol sous forme circulaire d'une
capacité de 200 m3.
Le bon fonctionnement de tout ouvrage technique hydraulique dépend principalement de son
étude détaillée, pour cela L'étude doit prendre en compte toutes les conditions qui affectent la
structure pendant son fonctionnement. Donc, pour ce faire, nous avons édité plusieurs
variables. L'objectif principal de notre étude est de concevoir la structure.
Dans notre étude nous allons procéder au dimensionnement de l’ouvrage de stockage et de
déterminer les sollicitations ainsi que les efforts auxquels ces éléments sont soumis, aussi la
détermination des ferraillages de différents éléments composants l’ouvrage, et les
vérifications des contraintes afin d’assurer la stabilité et la durabilité de cette ouvrage devant
tout risques probables.

CHAPITRE 1 :
GENERALITES SUR LES RESERVOIRS
1.1. Définition d’un réservoir :
Un réservoir d’eau est un contenant hermétique de différent volumes possibles dont l’usage
est de stocker de l’eau selon la provenance de celle-ci eau de pluie ou du service des eaux, le
réservoir peut être ou non à usage alimentaire.
1.2. Type de réservoirs :
On peut classer les réservoirs selon leur position par rapport au sol en deux types à savoir le
réservoir surélevé et le réservoir au sol.
Lorsque la topographie permet de disposer d'un point Haut, on construit un réservoir au sol.
En revanche, lorsque le terrain ne présente pas de point Suffisamment élevé, on opte pour un
réservoir surélevé.
 Réservoirs surélevés :
Dans la mesure du possible, ces réservoirs sont placés en altitude pour fournir passivement de
La pression à l'utilisateur final. Le remplissage du réservoir se fait par une pompe
D’alimentation de façon automatique, afin de maintenir un niveau constant à l’intérieur de
Celui-ci. De plus, une grande hauteur de réservoir pénalise la phase de production mais
Favorise la phase de distribution de l’eau. Ces réservoirs peuvent être soit sur une tour, soit
Sur des pylônes de grande hauteur (châteaux d’eau) ou sur un bâtiment.

Figure 1 : Schéma de réservoir surélevé

 Réservoir au sol :
Ce type de réservoir est généralement situé dans les zones les plus hautes de la ville pour que
l’eau s’écoule toute seule vers les consommateurs.
Ils possèdent une grande capacité de stockage. Pour respecter le paysage ils sont parfois
enterrés.
Ces réservoirs peuvent être posés au sol, semi enterrés ou entièrement enterrés.
Pour les réservoirs posés au sol (ou très peu enterré), le radier est toujours placé au contact du
sol sur un béton maigre de 5 à 10cm d ’épaisseur.
 Figure 2 : Réservoir au sol

Réservoirs d’eau semi-enterrés ou enterrés :

Ils sont constitués par une ou plusieurs cuves dont le fond, situé au niveau du sol ou en
dessous, repose sur celui-ci directement ou par l’intermédiaire de tout mode de fondation.
On distingue :
Réservoir d’eau destiné à la consommation humaine ;
Réservoir d’eau à usage divers ;
Réserves de lutte contre l’incendie.

Figure 3 : Réservoir semi-enterré rectangulaire de LINAS-France

1.3. Les rôles des réservoirs d'eau :

Les réservoirs d'eau potable permettent de satisfaire la demande en eau. Les usines de captage
et de traitement pourront fabriquer des conduites d’adduction. Les réservoirs sont présents
partout dans les réseaux d'adduction (de distribution). Ils ont essentiellement pour rôle :
D'emmagasiner l'eau lorsque la consommation est inférieure à la production.
Restituer l'eau lorsque la consommation en devienne supérieure à la production.
Réguler la pression et le débit de l'eau entre la phase de production et de
consommation.
Il permet aussi la séparation du réseau de distribution vis-à-vis du réseau de
refoulement,
 Assurer la distribution d'eau dans les agglomérations.
Assurer l'entretien et la maintenance dans les stations de pompage.
1.4. Classification du réservoir :
Les réservoirs peuvent être classes selon :
-La position du réservoir par rapport au sol.
-La forme.
-Mode de fermeture.
-Matériaux de construction
1.5. Emplacement des réservoirs :
L’emplacement du réservoir tient compte du relief permettant d’obtenir des dépenses
minimales des frais d’investissement et exploitation. Donc on est amené à prendre en
considération les facteurs suivants :
 Le point le bas à alimenter.
 La hauteur maximale des immeubles.
 Les pertes de charge à partir du réservoir jusqu’au point le plus défavorable.
 L’état du relief de la ville qui pourra favoriser la construction d’un réservoir au sol.
1.6. Constitution d’un réservoir posé sur le sol :
1.6.1. Un radier plein :
-Il peut être nervure ou non.
-Il assure l’étanchéité paroi- radier.

Figure 4 : Schéma d’un radier nervuré

1.6.2. Des parois en Béton Armé :

Les parois sont constituées par des voiles en béton armé avec une épaisseur variable,
et couverts d’un enduit étanche.
1.6.3. Une couverture :
La couverture a pour objectif de protéger le réservoir contre toute contamination et
garder l’eau en bonne qualité, elle doit comporter :
- Une étanchéité multicouche.
- Une isolation thermique composée de :
 1 couche de sable
  Dallettes en béton
 1 couche végétale

Figure 5: Demi vue sur une couverture

1.6.4. Une ceinture :

Les bords inferieurs de la coupole sont liés tout autour à la paroi par une ceinture, ceci
entraine que les bords inferieurs de la coupole ne sont pas libres de s’allonger latéralement. Le
dessin d’une ceinture, paroi et coupole est tel que les efforts passent sensiblement par le
centre de gravité de la ceinture.
Les ceintures selon leur position :
- Ceinture haute de la coupole :
La composante H horizontale à équilibrer par la ceinture vaut :
H=f e cos α

Figure 6:Ceinture haut de la coupole

Si D le diamètre du trou d’homme la compression dans la ceinture est :

HD
C=
2
Et la ceinture généralement très faible si S est la section
c
δ b=
s
- Ceinture basse de coupole :

Elle équilibre la composante

horizontale de la poussée inclinée
de la coupole, on limite la
contrainte de béton à 18 bars. Mais
pour le calcul de la surface on
compte non seulement le rectangle
inscrit mais une partie de la coupole
elle-même de la paroi et de la
corniche. Figure 7:Ceinture basse de la coupole

- Ceinture haute de tronc de cône :

Elle équilibre le poids au mètre transmise par la paroi par ces cerces

Figure 8:Ceinture haute de tronc de cône

- Ceinture basse de cuve :

Elle doit équilibrer l’effort incliné I du

tronc de cône et l’effort de retombé I’ de
la coupole de fond. Iet I’ se composent
suivant R, que l’on décompose en un
effort horizontal H à équilibrer par la
ceinture et effort vertical I’ qui sollicite la
tour en compression.
Figure 9 : Ceinture basse de cuve

- Ceinture haute de coupole de fond :

Le calcul est identique à celui de la ceinture haute de la coupole de couverture.
 Figure 10 : Ceinture haute de coupole de fond

1.7. Equipement d’un réservoir :

L’équipement des réservoirs, et en particulier leur fontainerie, disposé avantageusement dans
une chambre de manouvre accolé au réservoir doit leur permettre de remplir les diverses
fonctions que l’on attend d’eux : réception de l’adduction et départ de l’eau vers la
distribution (fonctions parfois confondues). Trop-plein, vidange, by-pass permettant le
nettoyage, matérialisation de la réserve d’incendie.
Donc, un réservoir d’eau doit être équipé par :
1.7.1. Une Conduite d’arrivée /d’alimentation /d’adduction :
L’arrivée de l’adduction dans le réservoir peut être placée soit au fond du réservoir, soit à la
partie supérieure ou même déverser au-dessus de la surface libre dans celui-ci. Dans ce
dernier cas, la hauteur de refoulement dans le réservoir à l’avantage de rester constante, mais
au détriment d’une légère perte d’énergie. La sur verse a d’autre part l’inconvénient de libérer
plus facilement le gaz carbonique dissous, et par suite de favoriser l’entartrage du réservoir et
des conduites aval.
En général, et surtout s’il s’agit d’installation d’importance modérée, on ne désire pas assurer
une surveillance constante pendant le pompage il convient donc de rendre automatique l’arrêt
de la pompe lorsque le réservoir est plein. On peut par exemple installer un contact à flotteur,
qui coupe l’intermédiaire d’un relai l’alimentation électrique de la pompe ; mais cette solution
a l’inconvénient de nécessiter une ligne de transmission électrique entre le réservoir et la
pompe. Une solution élégante pour les petites installations consiste à disposer un robinet à
flotteur et à utiliser la conduite elle-même comme ligne de transmission. Lorsque le réservoir
est plein, le flotteur ferme le robinet ; dans toute la canalisation la vitesse s’annule. Si on place
en conduite au voisinage de la pompe un relai à palette sensible à la vitesse de l’eau, l’arrêt du
débit lui permet de couper l’alimentation de la pompe.
1.7.2. Une Conduite de départ /de distribution
Pour faciliter le brassage de l’eau dans le réservoir, l’orifice départ de la conduite de
distribution devra être situé autant que possible à l’opposé de l’arrivée ; il sera bien entendu
placer près du fond, mais cependant à une faible hauteur au-dessus de celui-ci, pour éviter
d’entraine dans la conduite de distribution d’éventuels dépôts décantés dans le réservoir. Dans
les petites installations, il est fréquent que, par économie ; on adopte une conduite unique pour
assurer l’arrivée et le départ de l’eau ; le réservoir fonctionne alors en réservoirs d’équilibre.
1.7.3. Une Conduite de vidange
Pour permettre l’inspection et le nettoyage du réservoir, ainsi que d’éventuelles réparations, il
est nécessaire de pouvoir le vidanger, au moyen d’une conduite généralement raccordée à la
conduite de trop-plein. Cette conduite peut utilement comporter un siphon servant de garde
d’eau, pour éviter les émanations gazeuses désagréables en provenance de l’égout. Bien
entendu, sauf en cas d’urgence, on a intérêt à n’effectuer cette vidange que sur un réservoir
préalablement presque vide en exploitation.
1.7.4. Une Conduite de trop plein pour évacuer l’excès en cas de défaillance du système
d’arrêt
Le trop-plein a pour but d’assurer sans déversement du réservoir l’évacuation du débit
d’adduction, pour le cas où la pompe d’alimentation ne se serait pas arrêtée. Il doit donc
être dimensionné pour ce débit, et conduire l’eau à l’égout en tenant compte des pertes de
charge t en limitant la vitesse dans le conduit de trop-plein à 3 ou 4m/s.
1.7.5. D’une conduite by-pass.
Lorsqu’on sire assurer la distribution pendant la vidange d’un réservoir non compartimenté, il
suffit de disposer un by-pass reliant la conduite d‘amenée au conduit de départ. En marche
normale les vannes 1 et 3 sont ouvertes, la vanne 2 est fermée ; au contraire, pendant que le
réservoir est vide, la vanne 2 est ouverte et la vanne 1 et 3 sont fermées.
1.7.6. Un système de matérialisation de la consigne d’incendie.
 Ces conduites sont commandées dans une chambre de manœuvre.

Figure 11 : Equipements d’un réservoir

Figure 12 : Schéma de fonctionnement d’un réservoir
 CHAPITRE 2 :
MATERIAUX DE CONSTRUCTION
2.1. Béton :
 Le ciment : C’est un liant hydraulique caractérisé par la propriété de donner avec l’eau
une pate qui se solidifie en passant par un processus chimique.

 Les granulats : Ce sont des matériaux provenant de l’érosion des roches ou de leurs
concassages on distingue :
-Les granulats naturels : utilisés directement sans aucun traitement mécanique
préalable.
-Les granulats provenant du concassage des roches.
 Les adjuvants : Ce sont des produits qui s’ajoutent à faible proportion au béton, dont
le but d’améliorer certaines propriétés, dont on peut citer : les fluidifiants, les plastifiants, les
accélérateurs et retardateurs de prise.
2.1.1. Dosage :
Le dosage de béton pour notre ouvrage est :
350kg/m3 pour les voiles et la coupole.
400kg/m3 pour le radier.
2.1.2. Le poids volumique de béton armé :
𝜌 = 25𝐾𝑁/𝑚3
2.1.3. Coefficient de sécurité
𝛾𝑏 = 1.5
2.1.4. Les résistances caractéristiques du béton :
Du point de vue mécanique le béton est défini par sa résistance à la compression. Il est
nécessaire d’effectuer des essais à des âges différents pour connaître l’évolution de cette
résistance dans le temps. La contrainte de référence correspond à l’âge de 28 jours.
2.1.5. La résistance à la compression :
Le béton est caractérisé par sa résistance à la compression à l’âge28jours ; notée fc28. Cette
valeur est mesurée à l’aide d’un essai de compression axiale sur des éprouvettes cylindriques
de 16 cm du diamètre et de 32 cm de hauteur.
Le « BAEL 91 » donne la résistance à la compression « fcj » en fonction du temps j par les
formules suivantes :
. Pour j ≤ 28j :
j
f cj= f pour f c 28 ≤ 40 MPa
4.76 +0.83 j c 28
j
f cj= f >40 MPa
1.40+0.95 j c28
. Pour j > 28 j :
 - Lorsqu’ il s’agit de vérifier la résistance des sections on prend
f cj=f c 28
- Lorsqu’il s’agit d’évaluer les déformations on prend f cj=1.1 f c28 pour f c28 ≤ 40 MP

 Résistance caractéristique à la compression à 28 jours :

f c28 =36 MPa
2.1.6. Résistance à la traction :
Le BAEL 91 donne la résistance à la traction par la relation suivante :
f tj =0.6+0.06 f cj pour f cj ≤ 60 MPa
 Résistance caractéristique à la traction à 28 jours :

f t 28=0.6 +0.06 ×36=2.76 MPa

2.1.7. La résistance de calcul de béton :
f bu=0.85 ×36 × 1.5=45.9 Mpa
2.1.8. Module de déformation longitudinale :
Pour une durée d’application d’une charge instantanée ≤ 24 heures, le module de déformation
longitudinal instantané du béton est donné par :
Eij =11000 √ f cj
3

 Déformation longitudinale du béton

Eij =11000 √36=36321.2 MPA
3

Et pour une charge de longue durée le module de déformation longitudinal différé tiendra
compte du fluage et est donné par la formule :
1
E vj= E ij=3700 √ f cj=3700 √ 36=12217.13 Mpa
3 3
3
2.1.9. Contraintes limites de compression du béton

σ bc=0.6 f c 28=0.6 × 36=21.6 MPa

2.2. Acier :
Les aciers utilisés en béton armé se distinguent par leurs nuances (ronds lisses RL ou barre à
haute adhérence HA) et leur état de surface (surface latérale lisse ou rugueuse avec crénelure)
2.2.1. Classification :
Les aciers sont classés essentiellement selon leur nuance et état de surface, on distingue :
- Les aciers ronds lisses (RL) :
FeE 215 fe = 215Mpa
FeE 235 fe = 235Mpa
-Les aciers à haute adhérence (HA):
FeE 400 Fe=400Mpa
FeE 500 Fe=500Mpa
Où fe : est la limite d'élasticité garantie.
Dans notre ouvrage, on utilise les aciers à haute adhérence "HA" Fe 500.
2.2.2. Module d’élasticité longitudinale :

Le module d’élasticité longitudinal ou module de Young de l’acier est égale à :

5
E s=2 ×10 MPa
2.2.3. Coefficient de sécurité :
γ s =1.15
2.2.4. Contrainte limite de traction :
σ st =f su =f e × γ s=400 ×1.15=348 MPa

2.3. Portance du sol :

Dans le cadre d’une étude géotechnique, la portance est définie comme la capacité d’un sol à
supporter la pression que peut exercer le poids d’un ouvrage à construire. Afin de connaitre la
capacité portante, des essais en laboratoire doivent être réalisés. Ces essais permettent de
déterminer les caractéristiques géotechniques d’un sol, tel que sa nature et sa résistance avant
que les fondations soient installées.
Pour cela, il est important de connaitre des données telles que
 La superficie du terrain
 Poids volumique de réservoir (coupole + ceinture + paroi + radier plein)
 Largeur de réservoir

Dans notre cas la capacité portante de sol est :

σ sol =2 ¯¿

Béton
 Le poids volumique de béton armé 𝜌 (𝐾𝑁/𝑚3) 25
Coefficient de sécurité γ b 1.5
La résistance à la compression f c28 (MPa) 36
Résistance à la traction f t 28(MP) 2.76
La résistance de calcul de béton f bu(MP) 45.9
Déformation longitudinale du béton Eij (MP) 36321.2
Le module de déformation longitudinal différé E vj (MP) 12217.2
Le module de cisaillement G (MPa) 15133,83
Contraintes limites de compression du béton σ bc (MP) 21.6
Acier
Fe (MP) 500
Module d’élasticité longitudinale E s (MP) 2*105
Coefficient de sécurité γ s 1.15
Contrainte limite de traction σ st (MP) 348
Sol
Portance du sol (bar) 2
Tableau 1 : Caractéristiques de matériaux
 CHAPITRE 3 :
ETUDE DE CONCEPTION :
3.1. Exigences techniques à satisfaire dans la construction d’un réservoir :
Un réservoir circulaire posé sur le sol est adopté lorsque les conditions topographiques sont
favorables pour assurer l’exploitation de l’eau gravitaire.
Un bon réservoir doit satisfaire aux conditions suivantes :
 Résistance : le réservoir doit équilibrer en toutes ces parties les efforts auxquels il est
soumis.
 Etanchéité : les parois de réservoir doivent être étanches pour éviter les fuites d’eau.
 Durabilité : le réservoir doit durer dans le temps ; dans ce cas le béton doit
conserver ces propriétés initiales.
3.2. Les effets à prendre en compte :
 Variation de température et retrait : Il est évident que la température et le retrait
agissent sur un réservoir comme sur toute autre construction. Donc il faut tenir compte
de ces deux phénomènes dans le calcul du réservoir, en limitant les dimensions du
réservoir pour diminuer leurs effets ; et pour atteindre la capacité voulue on réalise des
cuves, ou on change carrément la conception.
 Le fluage des parois.
 L’effet du séisme.
 Le côté esthétique.
Le côté esthétique n’est pas primordial pour ce type de réservoir.
3.3. Détails constructifs des réservoirs :
3.3.1. Joints d’étanchéité :
Les réservoirs en maçonnerie ou en béton nécessitent des joints de retrait et de dilatation ; ces
joints doivent bien entendu être munis d’étanchéités.
Ces étanchéités sont réalisées soit par des bandes de caoutchouc dont le bord (plus épais) est
pris dans le ciment, soit par des produits plastiques spéciaux ne donnant pas de gout à l’eau.
3.3.2. Isolation thermique :
Le couvercle des réservoirs surélevés ou semi-enterrés peut recevoir de façon intense le
rayonnement solaire, direct ou réverbéré ; une isolation suffisante peut souvent alors être
obtenue en le recouvrant d’une couche de gravillons, car l’air dont ils empêchent le
mouvement constitue un bon isolant thermique.
Les parois latérales des réservoirs peuvent utilement être isolées en montant, parallèlement à
la paroi, un rang de briques qui retient ainsi une couche d’air isolante.
3.4. Dimensionnement du réservoir :
Les formules utilisées pour le dimensionnement d’un réservoir de capacité C=200 m 3 sont les
formules de Fonlladosa.
3.4.1. Cuve :
 Diamètre intérieur de la cuve :
d=1,405. √ C=8 , 22 m
3

d : diamètre intérieure de la cuve.

C : capacité du réservoir.
 Hauteur utile de l’eau :
h=0,460 d=3 , 78 m
 Hauteur libre du niveau de l’eau jusqu’à la base de la calotte :
h 0=0 , 10 d=0 , 82 m
 Longueur du gousset à l’intérieure de la cuve :
Lg =e c √ 2=0 , 13 m
3.4.2. Coupole de couverture :
 Flèche de la coupole :
f =0,104 d=0,104 × 8 , 22=0 , 85 m

 Epaisseur de la calotte :
e c =0,0112 d =0 , 09 m
3.4.2.1. Vérification de la coupole :
 Poids de la coupole :
Pcoupole =P . S
Calcul de charge « P » :
P=G+Q
2
G=e . γ béton=0 ,09 × 25=2,301 KN /m
2
Q=0 ,5 KN /m
2
P=2,301 × 0 ,5=2 , 80 KN /m
Surface de la coupole :
S=2 πRf
Rayon de la courbure R :
2 2
D + 4 f 8 , 22 + 4 × 0 , 85
R= = =10 , 43 m
8f 8 × 0 , 85
2
S=2× π ×10 , 43× 0 , 85=55 , 69 m
Pcoupole =2 , 80 ×55 , 69=155 , 98 KN
  Calcul des efforts :

P . ( R 4 −f 4 ) 2 , 80 × ( 10 , 434 −0 , 854 )
H= 2
= 2
=89 ,57 KN /m
4f R 4 × 0 , 85 ×10 , 43
2 2 2 2
P .(R −f ) 2 , 80 ×(10 , 43 −0 , 85 )
V= = =14 , 51 KN /m
2. R 2 ×10 , 43
KN
N= √ H +V = √ 89 , 57 +14 ,51 =90 ,74
2 2 2 2
m
 Vérification de la contrainte de compression du béton :

{
h0 +0 ,55
f c 28
N 3
σ N= ≤ σ c =min
(1+h0 ) h0 1
100 (F c 28) 3
R
−3
90 ,74 × 10
σ N= =0 , 99 MPa
1× 0 , 09

{
0 , 09+0 , 55
× 25=5 , 33 MPa
3
σ c =min 1
0 ,09
100× 25 3 =2 , 91 MPa
10 , 43

σ N =0 , 99 MPa<σ c =2 ,91 MPa → Condition vérifiée

3.4.3. Radier :
 Epaisseur du radier :
d r 9 , 22
e radier = = =0 , 46 m
20 20
 Surface du radier :
2 2
π d π × 9 , 22 2
Sradier = = =66 ,77 m
4 4
 Poids du radier :

Pradier =Sr . e r . γ béton =53 , 02× 0 , 45 ×25=769 , 47 KN

3.4.4. Les résultats des calculs :

Diamètre intérieure [m] 8,22

Hauteur utile de l'eau [m] 3,78
Hauteur libre du niveau de l'eau [m] 0,82
Hauteur totale de l’eau [m] 4,60
Largeur gousset à l'intérieur de la cuve
0,13
[m]
Tableau 2:Caractéristiques de la cuve

Flèche [m] 0,85

Epaisseur [m] 0,09
R [m] 10,43
Surface [m²] 55,69
3
Volume [m ] 5,12
Poids propre [KN] 128,12
Poids total [KN] 155,98
Tableau 3:Caractéristiques de la coupole

Epaisseur du radier [m] 0,46

Surface du radier [m²] 66,77
Poids du radier [KN] 769,47

Tableau 4: Caractéristiques du radier

3.4.5. Plan du réservoir :

Figure 13: Coupe longitudinale du réservoir

Figure 14 : Vue en plan du réservoir

 CHAPITRE 4 :
ETUDE STATIQUE DU RESERVOIR :
4.1. Calcul de dimensionnement des parois :
Les parois sont des murs voiles d’épaisseur constante, encastrées sur un radier général.
L’étude se fait par un mètre de longueur de mur.
Pour dimensionner les parois on va considérer le réservoir pour différentes situations :
 Lors de la période de vidange et d’entretien : le réservoir est vide.
 Lors du test d’étanchéité : le réservoir est plein sans couverture(coupole).
 Pendant le fonctionnement normal : le réservoir est plein en différentes amplitudes.
On va adopter pour le calcul de réservoir :
 La méthode classique.
4.1.1. Calcul avec la méthode classique :
Le calcul classique consiste à diviser la paroi en tranches de 1m de hauteur à partir de bas.
Chaque tranche est soumise à une charge trapézoïdale calculée par :

Figure 15 : Diagramme de la poussée de l’eau

Avec :
 P : Pression due à l’eau calculée par :
P=γ w . z
 Q : Résultante calculée par :
Pi + Pi+1
Q= × hi ,i +1
2
 a. Calcul des pressions :
z 1=0 , 78 m
2
P1=γ w . z1=10× 0 , 78=7 , 8 KN /m
z 2=1 ,78 m
2
P2=γ w . z2 =10× 1 ,78=17 , 8 KN /m
z 3=2 , 78 m
2
P3=γ w . z3 =10 ×2 ,78=27 , 8 KN /m
z 4 =3 ,78 m
2
P4 =γ w . z 4 =10 ×3 , 78=37 , 8 KN /m
b. Calcul des résultantes :
z ∈ [ 0 ; 0.78 ]
P0 + P1 0+7 , 8
Q 1= × h0 ,1= ×0 , 78=3 , 04 KN /m
2 2
z ∈ [ 0.78 ; 1.78 ]
P1 + P2 7 , 8+17 , 8
Q 2= ×h 1, 2= ×1=12 ,8 KN /m
2 2
z ∈ [ 1, 78 ; 2 ,78 ]
P2 + P3 17 , 8+27 , 8
Q 3= × h2 ,3= × 1=22 , 8 KN /m
2 2
z ∈ [ 2 ,78 ; 3 , 78 ]
P 3+ P 4 27 , 8+37 , 8
Q4 = × h3 ,4 = ×1=32 ,8 KN /m
2 2
c. Efforts de traction :
L’effort tangentiel T est égale à :
D
T =Q
2
z ∈ [ 0 ; 0.78 ]
D 8 , 22
T 1=Q1 =3 , 04 × =24 , 98 KN
2 2
z ∈ [ 0.78 ; 1.78 ]
D 8 ,22
T 2=Q2 =12 , 8× =105 , 17 KN
2 2
z ∈ [ 1, 78 ; 2 ,78 ]
 D 8 ,22
T 3=Q3 =22 , 8 × =187 ,34 KN
2 2
z ∈ [ 2 ,78 ; 3 , 78 ]
D 8 ,22
T 4=Q 4 =32 , 8 × =269 , 50 KN
2 2
d. Contrainte de traction de l’acier :

σ st =inf ( 12 f ; 90 √ η f )=inf ( 12 ×500 ; 90 √1 , 6 ×2 , 76)=189 ,13 MPa

e t 28

e. Calcul des sections d’acier principaux :

T
La section d’acier est : A=
σ st
z ∈ [ 0 ; 0.78 ]
T 1 24 , 98 ×10−3 4 2
A 1= = ×10 =1 ,32 cm
σ st 189 , 13
z ∈ [ 0.78 ; 1.78 ]
T 2 105 ,17 × 10−3 4 2
A 2= = ×10 =5 , 56 cm
σ st 189 ,13
z ∈ [ 1, 78 ; 2 ,78 ]
T 3 187 , 34 ×10−3 4 2
A3 = = ×10 =9 , 91 cm
σ st 189 , 13
z ∈ [ 2 ,78 ; 3 , 78 ]
T 4 269 , 50 ×10−3 4 2
A 4= = ×10 =14 , 25 cm
σ st 189 , 13
f. Exigences à satisfaites :
 Diamètres des aciers :
h 0 15
8 mm ≤ ∅ ≤ = =15 mm
10 10
 Espacement maximale :
Stmax ≤ min { 1 ,5 h0 ; 20 cm } → Stmax ≤ min { 1 ,5 ×15 ; 20 cm }

Stmax =20 cm
 Pourcentage minimale des armatures :
Le pourcentage minimal d’armatures par rapport à la section totale de béton, correspondant à
l’application de la condition de non-fragilité des règles BAEL, est respecté.
0,125 0,125 2
Amin ≥ . Ab = × 0 ,15=1 ,87 cm
100 100
  Pourcentage maximale des armatures :
Dans la partie courante de la paroi, le rapport de la section totale des armatures de chaque
direction à la section de la paroi est :
2 Ab 2 ×0 , 15
A s< =
100 100
2
Amax <30 cm
1,87 cm2<As<30 cm2

Cette méthode néglige l’influence du radier et de la couverture qui empêchent la

déformation des parois sous l’influence des efforts tangents.
4.2. Calcul de dimensionnement de la coupole :
La coupole du réservoir travaille à la compression.

(
γs N
)
f c 28
( )
−3
1, 15 90 , 74 ×10 36 2
A s= −Br . = −0,0686 =−0,0042 m
fe ∆ 0 , 9 γb 500 1 0 , 9 ×1 , 5

 Section minimale d’armatures :

0,2 2 2
Amin = × 1× 0 , 09=0,00018 m =1 , 8 cm
100
 Diamètre des armatures :
h0
∅≤ =0 , 9 cm=9 mm
10
 Espacement maximale :
St ≤ 20 cm
 Choix :

Soit 5HA8

4.3. Calcul de dimensionnement du radier :

4.3.1. Paramètre de calcul :

Paroi :

d (m) 8,22
D (m) 8,52
H (m) 4,60
R (m) 4,11
e paroi (m) 0,15
γ béton (KN/m3) 25
 Tableau 5 : Caractéristiques de la paroi

Béton de propreté :
e béton de propreté (m) 0,15
Surface du béton de propreté (m²) 66,71
γ
Masse volumique béton de propreté bp
22
(KN/m3)
Tableau 6 : Caractéristiques du béton de propreté

Mur en brique 15cm :

Masse volumique
e (m) Hauteur du mur H (m) 4,15
(KN/m3)
0,15 9 Vide entre paroi et brique
0,05
(m)
D (m) 8,52
d’(m) 8,92
D’(m) 9,22
Tableau 7 : Mur en brique

Eau :
Masse volumique de l’eau
10
(KN/m3)
Hauteur utile de l'eau h (m) 3,78
Tableau 8 : Paramètres de calcul du poids de l’eau

Enduit de ciment :

Masse
G
e (m) volumique
(KN/m²)
(KN/m3)
Coupole 0,02 18 0,36
Paroi 0,02 18 0,36
Tableau 9 : Paramètres de calcul de l’enduit

Radier :

dr (m) 8,22
d rad (m) 9,22
e rad (m) 0,46
Masse volumique béton 22
 (KN/m3)
Tableau 10 : Caractéristique du radier

4.3.2. Les charges venant du pourtour de la cuve :

 Poids de la coupole : S × P

Avec : P=G+Q ; G=ecoupole . γ béton , Q=0.5 KN/m² et S=2. π . R . f

π ( D2 −dr 2 ) H
 Paroi de la cuve : . γ béton
4
π ( D ' 2 −d ' 2 ) H
 Mur en brique 15cm : . γ béton
4
 Enduit de la coupole : 2 [ S coupole . e enduit ] . γ enduit
 Enduit de la paroi : 2 π . d . H . e enduit . γ enduit

Surface de la coupole (m²) 55,69

Poids de la coupole (KN) 155,98
Paroi (en béton) (KN) 453,4
Mur en brique 15cm (KN) 161,48
Poids (Paroi de la cuve) 614,88
(KN)
Enduit de la coupole (KN) 40,1
Enduit de la paroi (KN) 85,49
Total (KN) 896,45
Tableau 11 : Les charges venant du pourtour de la cuve

4.3.3. Calcul de la charge totale de l’ouvrage au sol :

2
π d rad
 Béton de propreté : . e bp . γ bp
4
2
π d rad
 Poids du radier : . e rad . γ béton
4
πdr ²
 Poids de l’eau : . heau . γ eau
4

La charge totale venant de la structure (en KN) 896,45

est
Poids du radier (KN) 767,17
Béton de propreté (KN) 220,14
Charge totale que l’eau exerce sur le radier 2004,04
(KN)
Charge total (KN) 3887,80
Tableau 12 : La charge totale de l’ouvrage au sol
 2
π d rad
 Surface de radier : =66.71 m ²
4
Charge total 3887.8
La contrainte de l’ouvrage sur le sol est alors σ sol = = =0.58 ¯¿
Surface de radier 66.71
La contrainte du sol admissible : σ soladmissible =2 ¯¿
Et il faut vérifier que : σ sol =0.58 ¯
¿ σ sol admissible=2 ¯¿

⟹Condition vérifiée

Le radier sera dimensionnement comme une dalle.

4.3.4. Descente de charge :
Soit Pser la charge totale de la structure qui arrive sur le radier à l’ELS :
Pser =1029.88 KN
Soit Pu la charge totale de la structure qui arrive sur le radier à l’ELU :
Pu=1410.35 KN
La charge par mètre carré de surface sur la dalle à l’ELU est :
Pu 1410.35
PU = = =21.12 KN /m ²
π . R ² π ×4.61²
La charge par mètre carré de surface sur la dalle à l’ELS est :
P ser 1029.88
PSer = = =15.43 KN /m ²
π . R ² π × 4.61²
4.3.5. Calcul du moment de flexion :
Considérons le radier comme une dalle continue carrée, renversée, encastrée sur les bords
dont les dimensions sont :
l x =l y =9.22 m.
lx
Sous l’effet de la charge la dalle se déforme, le rapport α = =1, donc la dalle porte les deux
ly
directions l x et l y .
α ≥ 0.4
1 1
μ x= 3
= 3
=0.0368
8(1+2.4 α ) 8 ×(1+(2.4 ×1 ))

{
μ y =Max α 3 ( 1.9−0.9 α ) ;
1
4 }
=1

Pour les calculs de sollicitations : α =1 ⟹ μx =0.0368 et μ y =1 .

Le moment dans la direction l x est : M ox =μ x . P . l 2x
Le moment dans la direction l y est : M oy =μ y . M ox
4.3.5.1. Calcul à l’ELU :
 Le moment dans la direction l x est :
2
M ox .u=0.0368 × 21.12× 9.22 =66.07 KN . m

 Le moment dans la direction l y est :

M oy .u=66.07 KN . m

 Le moment en travée maximal est :

M t . max .u =0.85 M ox =56.16 KN . m

4.3.5.2. Calcul à l’ELS :

 Le moment dans la direction l x est alors
2
M ox .ser =0.0368 ×15.43 × 9.22 =48.27 KN . m

 Le moment dans la direction l y est :

M oy .ser =48.27 KN . m

 Le moment en travée maximal est :

M t . max . ser=0.85 M ox =41.03 KN . m

4.3.6. Dimensionnent à l’ELU :

 Contrainte de calcul pour le béton a l’ELU :

36
fbu=0.85 =20.4 MPa. Avec γ b=1 , 5
1.5
 Moment ultime réduit :
−3
Mu 56.16 × 10
μ= = =0.016.
b . d ² fbu 1× 0.414² ×20.4
Avec :d=0.9 h=0.9 × 0.46=0.414 m
 Hauteur réduit
α =1.25 ( 1− √ 1−2 μ ) =1.25 × ( 1−√ 1−(2 ×0.016) ) =0.02.

μbu=0.02≤ μl=0.39 .
⟹ Asc=0.

γu=α . d=0.02 ×0.414=0.008 m.

Z=d−0.4 γu=0.414−( 0.4 ×0.008 ) =0.411m.
500
fsu= =434.78 MPa.
1.15

 Section des armatures :

 −3
Mu 56.16 ×10 2
Ast= = =3.14 cm /ml.
Z . fsu 0.411× 434.78
4.3.7. Section minimale d’armatures :
0 , 25 4
Amin =0 , 25 %= × (1 × 0 , 46 ) ×10
100
2
Amin =11, 5 cm

4.4. Résultat des calculs :

4.4.1. Paroi de la cuve :

z P (KN/m²) Q (KN/m) T (KN) A (cm²) Choix /ml Af (cm2) St (cm)

0,78 7,8 3,04 24,98 1,32 8HA8 4,02 18,7

1,78 17,8 12,8 105,17 5,56 10HA10 7,85 19
2,78 27,8 22,8 187,34 9,91 10HA12 11,31 18,8
3,78 37,8 32,8 269,50 14,25 10HA14 15,39 18,6

Tableau 13: Ferraillage de la paroi selon la méthode classique

 Figure 16: Plan de ferraillage de la paroi du réservoir

4.4.2. Coupole de couverture :

Section minimale d’armatures Amin [cm2] 1,8

Diamètre des armatures ϕ[mm] 8

Espacement maximale St max[cm] 20

Espacement des armatures St [cm] 19,2

Choix 5HA8

Tableau 14: Ferraillage du coupole

 Figure 17:Schma de ferraillage de section horizontale de la coupole

4.4.3. Radier :

Section minimale d’armatures Amin [cm2] 11,5

Espacement maximale St max[cm] 30
Choix (nappe 1 et 2) 8HA14
Section finale Af [cm2] 12,32
Tableau 15 : Ferraillage du radier

Figure 18 : Schéma de ferraillage du radier

 Conclusion
En guise de conclusion, nous aimerons tous d’abord souligner que nous avons eu la chance de
participe, pour la première fois, l’étude d’un réservoir posé sur le sol.
Le présent travail élaboré a porté sur l’étude d’un réservoir d’eau en béton armé de capacité
200 m3 et ceci dans le but de répondre aux exigences du règlement BAEL et fasciculé 74, qui
nous aura permet avec l’aide d’un personnel qualifié de développer nos connaissances acquis
notamment en équipement de bâtiment.
Notre thème nous a permis non seulement d’élargir nos connaissances dans le domaine de
construction des structures en béton armé qui est un domaine très vaste, Au terme de ce
travail, nous avons élaboré ce qui suit :
- Recherche bibliographique :
Synthèse bibliographique en relation avec le sujet proposé.
- Dimensionnement génie civil :
Présentation des différentes méthodes de dimensionnement de différentes constitutions
réservoir en béton armé,
Détermination des différentes sollicitations au niveau du réservoir, et calcul du ferraillage
correspondant.
Nous considérons que les objectifs visés dans cette étude sont largement concrétisés, il s’agit
d’abord de déterminer un dimensionnement des différentes constitutions de réservoir en
termes de dimensionnement et de ferraillage effectué,
Nous estimons qu’il est de notre pouvoir de réaliser un réservoir d’eau tout en apportant une
stabilité à l’ouvrage pour entre autres sauver des vies humaines et assurer sa durabilité avec le
temps.
En fin, Ce projet professionnel nous a donné beaucoup de plus ainsi que de nouveau comme
du technicien supérieur en génie civil

Références bibliographiques :
[1] Règles BAEL 91 révisées 99
[2] Disposition réglementaires (fascicule 74)
[3] Ms Trabelsi, « Cours Réservoirs », 2021/2022
[4] Jacques Bonnin : « Hydraulique urbaine » : appliquée aux agglomérations de petite et
moyenne importante.
 Sites
[1] http://siaep.faye.free.fr/reseau/reservoirs/reservoirs.html
[2] Wikipédia (wikipedia.org)
 Annexe

1. Conception du réservoir dessiné sur Autocad :

2. Modélisation en 3D avec le logiciel ROBOT :
