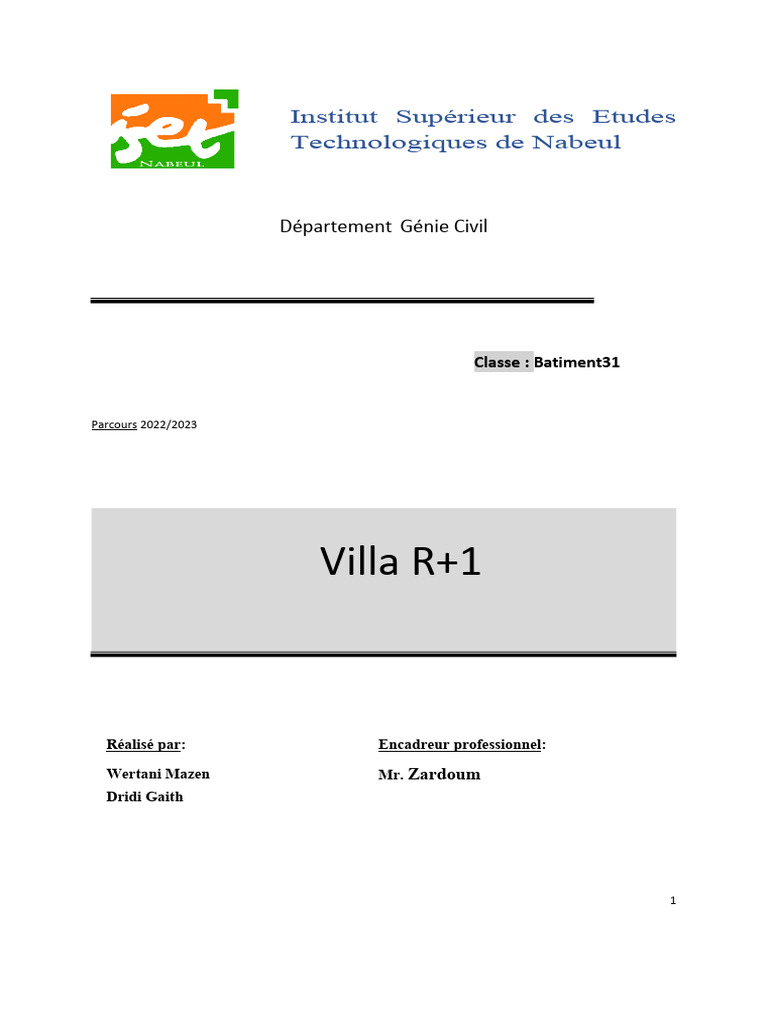

Institut Supérieur des Etudes

Technologiques de Nabeul

Département Génie Civil

Classe : Batiment31

Parcours 2022/2023

Villa R+1

Réalisé par: Encadreur professionnel:

Wertani Mazen Mr. Zardoum

Dridi Gaith

1
 SOMMAIRE
Liste des figures............................................................................................................................................. 4
Remercîment................................................................................................................................................ 5
Chap.1 : Introduction..................................................................................................................................... 6
I-Introduction Générale :....................................................................................................................................6
II-Présentation du secteur B.T.P :.......................................................................................................................7
IV-Présentation du projet :.................................................................................................................................8
V-Les étapes d’étude :......................................................................................................................................10
1. La conception :....................................................................................................................................10
2. Calcul béton armé (manuel) :...................................................................................................................10
Chap. 2 : Conception.................................................................................................................................. 11
I- Introduction :................................................................................................................................................ 11
II- Etapes de la conception :.............................................................................................................................11
1-Etude du dossier architectural :................................................................................................................11
2-Implantation des poteaux :.......................................................................................................................11
3-Choix des poutres :....................................................................................................................................12
4-Choix des planchers :.................................................................................................................................13
5- Les fondations :........................................................................................................................................13
Chap3 : Hypothèses de calcul et évaluation des charges...............................................................................14
I-Caractéristique des matériaux :.....................................................................................................................14
1. Introduction :............................................................................................................................................14
2. Caractéristique de béton :........................................................................................................................14
3. Caractéristique d'aciers :..........................................................................................................................14
II-Evaluation des charges :...............................................................................................................................15
1-Charges permanente :...............................................................................................................................15
2-Charges d’exploitation :.............................................................................................................................16
Chapitre 4 : Calcul manuel........................................................................................................................... 17
1- Charge permanente :..........................................................................................................................17
2. Charge d’exploitation :........................................................................................................................18
I- Etude d’une poutre isostatique.....................................................................................................................19
1. Les charges permanentes :..................................................................................................................19
2. Les charges d’exploitation :.................................................................................................................20
2
 3. Section d’acier :...................................................................................................................................20
4. Les armatures transversales :..............................................................................................................21
5. L’espacement entre les cadres :..........................................................................................................21
I. Etude d’un Poteau...................................................................................................................................22
1. Charge d’exploitation :........................................................................................................................23
2. Moment..............................................................................................................................................23
3. Section d’acier :...................................................................................................................................23
4. Les armatures transversales : .............................................................................................................24
5. L’espacement entre les cadres :..........................................................................................................24
Conclusion................................................................................................................................................... 26
Annexe........................................................................................................................................................ 27

3
 LISTE DES FIGURES

Figure 1:PLan d'architecture du RDC..................................................8

Figure2 :PLAN d'architecture du 1’ére etage......................................9
Figure 3: coupe d'un plancher............................................................17
Figure 4 : choix de charge d'exploitation...........................................18
Figure 5 : poutre C7...........................................................................19
Figure 6 ferrailge de la poutre p6.............................................22
Figure 7 poteau p1.............................................................................22
Figure 8 : ferraillage du poteau p1.....................................................25
Figure 9 : plan de coffrage rdc...........................................................27
Figure 10 : PALN de coffrage 1ere etage...........................................28

4
 REMERCÎMENT

Je tiens personnellement à remercier toute personne qui m’a assisté

directement ou même Indirectement pour mener à terme ce travail.

Mes remerciements s’adressent en premier lieu au mon encadreur

MR.Zardoum, pour sa confiance et ses conseils qui m’ont permis de progresser
sans cesse Durant cette semestre.

CHAP.1 : INTRODUCTION
5
I-INTRODUCTION GÉNÉRALE :

Pour consolider nos connaissances acquises durant notre Cursus, nous

devons élaborer un mini projet résumant nos compétences acquises et
constituant La partie théorique du domaine du génie civil.

Ce mini projet représente la dernière phase de notre cycle de formation au

sein de l’institut Supérieur Des Étude Technologique Nabeul. Il consiste à
appliquer l’ensemble des connaissances sur un Projet réel du domaine de génie
civil.

L’objectif de notre projet est de :

*Améliorer notre formation de technicien supérieur en génie civil.

*Acquérir des connaissances pratiques qui renforcent nos connaissances

théoriques dans le domaine du Génie civil.

6
II-PRÉSENTATION DU SECTEUR B.T.P :

Le génie civil représente l’ensemble des techniques de construction. Il

comprend tous les stages du La conception à la réalisation d’ouvrage telle que
les bâtiments destinés à être employés comme Habitation, administration,
usines, aéroports, les ponts, les routes...

Les métiers du domaine de génie civil peuvent se diviser en deux grandes

catégories : d’une part ceux qui s’exercent essentiellement dans les bureaux et
d’autre part qui s’exercent sur les chantiers.

Les métiers qui s’exerçant au bureau sont ceux qui se rapportent à la

conception, à l’étude et à la représentation des constructions par contre les
métiers qui s’exercent sur les chantiers sont ceux qui se rapportent à
l’organisation et à la réalisation des constructions.

7
IV-PRÉSENTATION DU PROJET :

Le projet est une villa R+1 à Houmt souk Djerba

FIGURE 1:PLAN D'ARCHITECTURE DU RDC

Plan RDC
échelle 1/100
S=216m2

8
 FIGURE2 :PLAN D'ARCHITECTURE DU 1’ÉRE ETAGE

Plan étage échelle 1/100 S=185m2

V-LES ÉTAPES D’ÉTUDE :

1. LA CONCEPTION :
La première étape pour l’étude du projet est la réalisation de la conception
structurale en étudiant les plans d’architecture.

9
 La conception passe par les étapes suivantes :
- Déterminer l’emplacement des poteaux tout en tenant compte les
contraintes posées tel que leurs superpositions entre les différents étages
et le respect de l’architecture.
- Déterminer les sens des poutres.
- Faire le choix de type des dalles.
- Pré dimensionner les différents éléments de la structure.
- Etablir les plans de coffrages finis.

2. LA MODÉLISATION AUTOMATIQUE AVEC ARCHE 2018 :

Nous avons saisi tous les plans de coffrages afin de :

- Calculer les sollicitations de tous les éléments de la structure.

- Avoir les descentes de charges au niveau des différents étages.

- Obtenir les plans de ferraillages des poutres complets.

3. CALCUL BÉTON ARMÉ (MANUEL) :

D’âpres les plans de coffrages réalisés, on a choisi quelque élément de la
structure pour leur faire le calcul béton armé manuel

J’ai réalisé les tâches suivantes :

-Etude d’une poutre.

-Etude d’un poteau.

CHAP. 2 : CONCEPTION

I- INTRODUCTION :

10
 La conception de la structure est la phase la plus importante dans un projet de
bâtiment, Elle doit :

*Obéir aux règles et critères de résistance.

*Être toujours au service de l’architecture en tenant compte de l’aspect

économique.

Pour notre projet, nous avons opté pour le système poutre poteau, qui est le plus
adéquat dans notre cas, par sa facilité d’exécution que par ses aspects de
résistance et d’économie car c’est le choix le plus répandu pour le cas des
bâtiments à usage d’habitation individuelle

II- ETAPES DE LA CONCEPTION :

1-ETUDE DU DOSSIER ARCHITECTURAL :

Un examen des plans d’architecture permet de détecter les
principales caractéristiques du bâtiment et de définir par suite les
contraintes architecturales à respecter.

2-IMPLANTATION DES POTEAUX :

Pour l’emplacement des poteaux on doit :

*Eviter tout genre de circulation dans les couloirs, dans les différentes
parties du bâtiment.
* Respecter l’aspect esthétique en évitant si possible des poteaux ayant
des parties saillantes.
* Réduire au maximum les retombées des poutres en évitant les longues
portées entre les poteaux tout en respectant l’architecture qui nous oblige
dans certains cas d’avoir des grandes portées sur tout au niveau du
plancher haut 1er étage.

* Essayer d’encastrer les poteaux dans les dressings, les murs, les cloisons
et les coins du bâtiment.

11
 *Essayer d’avoir une superposition des poteaux aux étages et éviter les
poteaux naissants.

3-CHOIX DES POUTRES :

On a choisi des poutres hyperstatiques, isostatiques et des poutres qui se

reposent sur des autres.

Pour le pré dimensionnement des poutres :

* Pour les poutres isostatiques, il faut que la hauteur h vérifie la condition

suivante :

L/12 ≤ h ≤ L/10

*Pour les poutres hyperstatiques, il faut que la hauteur h vérifie la condition

suivante :

L/16 ≤ h ≤ L/12

4-CHOIX DES PLANCHERS :

Dans ce projet on a choisi deux types de plancher :

* Des planchers corps creux (16+5) : vue les avantages de ce type de plancher :

- Economique.

- Léger.
12
 - facile en exécution.

* Plancher dalle pleine : Au niveau du RDC on a utilisé une dalle nervurée

d’épaisseur 21cm car nous avons un porte-à-faux.

5- LES FONDATIONS :
Les fondations d’un bâtiment sont les parties en contact avec le sol, elles
reçoivent et transmettent les charges et les surcharges de bâtiment au sol.

Dans ce projet la contrainte de sol est 0.8 bar donc on a opté pour :

* Des semelles isolées puisque :

+La nature de notre sol est assez bonne (sable argileux).

+ La transmission des charges est réalisée verticalement par des poteaux.

+ Les charges sont modérées.

*Chapes de 12 cm.

CHAP3 : HYPOTHÈSES DE CALCUL ET ÉVALUATION DES

CHARGES

I-CARACTÉRISTIQUE DES MATÉRIAUX :

1. INTRODUCTION :

13
Dans ce chapitre on traitera les différentes données de base pour les matériaux
utilisés lors de la construction, ainsi les différentes hypothèses de calcul et Les
charges et surcharges de calcul qu’il faut respecter tout au long du
dimensionnement.

L’étude et le dimensionnement des éléments de la structure sont menés

suivant les règles de l’EC 2

2. CARACTÉRISTIQUE DE BÉTON :
Dosage en ciment : 350 Kg/m3.

La résistance du béton à la compression à 28 jours : fc28=22MPa.

f ck
Résistance de calcul : f cd =αcc
γc

20
𝛾𝑐 = 1.5 : combinaison fondamentale => f cd = =13.33 MPa
1.5

3. CARACTÉRISTIQUE D'ACIERS :
Deux nuances d’aciers seront utilisées pour le ferraillage des éléments de la construction à
savoir les aciers à haute adhérence et les ronds lisses.

Pour les barres HA on utilise dans notre projet aciers B400B.

Pour les barres rondes lisse on utilise acier de nuance B235B.

-Aciers destinés aux armatures longitudinales :

Pour les barres HA on utilise dans notre projet aciers B400B.
La limite élastique : f yk =400MPa.

Le module d’élasticité : Es= 200000MPa.

Le coefficient de sécurité pour les aciers : s=1.15

f yk
f yd = = 348MPa
γs

-Aciers destinés aux armatures transversales :

On utilise pour les armatures transversales des ronds lisses B235B caractérisés
par :
14
La limite élastique : f yk =215MPa.

Le coefficient de sécurité pour les aciers : s=1.15

f yk
f yd = = 187MPa
γs

II-EVALUATION DES CHARGES :

1-CHARGES PERMANENTE :

Béton armé 25 kN/m3

Dalle nervurée en corp creux (16+5) 2,8 kN/m²
Forme de pente 2 kN/m²

Enduit plafond 0,27 kN/m²

Revetement 23 kN/m3
Etanchéité 1 kN/m²
Cloison de 20cm 0,75 kN/m²
Cloison de 10cm 0,5 kN/m²
Mur de 30 2,5 kN/m²

2-CHARGES D’EXPLOITATION :

Locaux d’habitation 1.5 kN/m²

Terrasse inaccessible 1 kN/m²
Escalier 2.5 kN/m²
15
 Balcon 3.5 kN/m²
Parking 2.5 kN/m²

CHAPITRE 4 : CALCUL MANUEL

I- Evaluation des charges permanentes d’une dalle corps creux

(16+5) :

16
 FIGURE 3 : COUPE D'UN PLANCHER

1- CHARGE PERMANENTE :
G dalle = G enduit + G plancher +G carrelage

 G enduit = ρenduit × Volume

= 2000×1×0.015 = 30 daN/m2

 G plancher = G entrevous + G nervure

G entrevous = 7 × 10 = 70 daN/m2
G nervure = ρbeton armé × volume
= 2500 × (3 × 0.07 × 0.16 × 1) + (0.05 × 1 × 1) = 209 daN/m2

G (Gravillon pour la protection 4cm) = 0.04X1500=60 daN/m2

2
G plancher = 70 + 209 = 279 daN/m

 G carrelage = 220 daN/m2

G dalle = 30+279+220+60 = 589 daN/m2

2. CHARGE D’EXPLOITATION :
Notre projet est une terrasse accessible donc charge d’exploitation :

Qdalle = 150 daN/m2

17
 FIGURE 4 : CHOIX DE CHARGE D'EXPLOITATION

I- ETUDE D’UNE POUTRE ISOSTATIQUE

Poutre A4.1(22x25

18
 FIGURE4 : POUTRE C7

Schéma mécanique :

A B
2.98 m
1. LES CHARGES PERMANENTES :
25

H = 298-22=276 → 276/12 (POUTRE ISOSTATIQUE) =23 ≅ 25 CM

22

Gpoutre = Gdalle + Gacrotère + poids propre de la poutre

 Poids propre de poutre = ρbeton armé × volume

= 25×(0.22×0.25× 1) = 1.375 KN/ml = 137.5 daN/ml

 G dalle = G * longueur d’influence

= 5.89×2.17= 12.78KN/ml

 G acrotère = ρbeton armé × surface = 1.57 KN/ml = 157 daN/ml

Donc :
G poutre = 1.375+ 12.78+ 1.57 = 15.725 KN/ml

19
 2. LES CHARGES D’EXPLOITATION :
 Q poutre = 150 × longueur d’influence
= 150×2.98/2 = 223.5daN/ml = 2.23 KN/ml

Formule Résultat (KN/ml)

Gdalle + Gacrotère + poids
16.33
G poutre (KN/ml) propre de la poutre

Q poutre (KN/ml) 150 ×longueur d’influence 3.27

Pu (KN/ml) 1.35G + 1.5Q 24.574
2 2
Pu × L 24.574 ×2.98
Moment (KN.ml) =27.28
8 8

3. SECTION D’ACIER :
D’après l’organigramme : figure

- On a fck = 20MPa<50MPa

Donc λ=0.8
bw = beff car la section est rectangulaire
η =1

M ed
 μed = 2
bW d η fcd

= 0.0272 / 0.22 × (0.225) ² × 1 ×13.33 d = 0.9 x 0.25 = 0.225m

µed = 0.183 → µed < µmax = 0.2952 (fck <50MPa)

 αu = 1/λ × (1-√1-2×µed)
= 1/0.8×(1-√1-2× 0.183) = 0.255

→ µed > µAB = 0.0561 → Pivot B

1−αu
 ε su1 = αu ε cu 2

20
 1−0.255
= 0.255 ×3.5=10.23 ‰

 ε yd = fyd / E
= 348 / 2*105 = 1.74 → εyd < εsu1
 σsu1 = fyd = 348 MPa → As2 = 0
b d λ α u η fcd
 As1 > αsu 1

0.22× 0.225 ×0.8 × 0.255× 1× 13.33

= 348

=3.87 ×10-4m2 = 3.87 cm2

On choisit : 3 HA14 → As=4.62 cm2

4. LES ARMATURES TRANSVERSALES :

Øt > max 6 mm

Øl max 14 Øt = 6 mm
= =3.5 mm
4 4

5. L’ESPACEMENT ENTRE LES CADRES :

20Øl = 20*14 = 280mm St = 220mm = 22cm

St = min b = 22cm= 220mm le premier :cadre =

st/2=11cm

400mm

21
 FIGURE 5 FERRAILGE DE LA POUTRE P6

I. ETUDE D’UN POTEAU

P1(0.22x0.22)

FIGURE 6 POTEAU P1

Surface d’influence du poteau=3.75x2.17=8.1375m2

Formule Résultat (KN)

Poids propre (a*b*h)* ρBA 25*(0.22*0.22*3.15) = 3.8

22
 Poutre (a*b*L) *ρBA 25*(0.22*0.25*3.75) =5.17

Raidisseur (a*b*L)*ρBA 25*(0.22*0.21*4.34/2) =4.378

Dalle G*surface 5.89*(4.34/2*3.75)=47.93

Acrotère G*longueur d’influence 1.57*3.75=5.9

Total 67.178

G poteau = G dalle + G poutre + G raidisseur + G acrotère + G p propre poteau

1. CHARGE D’EXPLOITATION :
Q poteau = 1×surface d’influence

= 1×(2.17×3.75)

= 8.137 KN

2. MOMENT :
Pu=1.35G+1.5Q

= 102.9 KN = Ned

3. SECTION D’ACIER :

 Elancement :

L f=l0*0.7=3.15*0.7=2.205m

λ=l f/i min avec i min=b/2√3=0.22/2√3=0.063m

λ = 35m

 Elancement limite :

λlim=10.78/√n → n = Ned/Ac*fcd= 0.16

23
 = 10.78/√0.16= 26.95

λ > λlim

Section rectangulaire

α =0.86/1+(λ/62)2 = 0.51

Kh = (0.75+0.5*0.22) *0.95 = 0.817

Ks=1 car fyk<500MPa

 As > 1/fyd (Ned/α *ks *kh – Ac * fcd )

As >1/348(107.16*10-3 / 0.51*0.817 -0.222 *13.33)

As > -1.11*10-3 n’est pas vérifié donc on calcul As min

As min = max {0.1*Ned/fyd; 0.002*Ac}

= max {3.07*10-5 ; 9.68*10-5}

Donc Asmin = 0.968cm2

On choisit 4HA12 → As=4.52cm2

4. LES ARMATURES TRANSVERSALES :

Øt > max 6 mm → Øt = 6 mm

Øl max/4 = 12/4 =3 mm

5. L’ESPACEMENT ENTRE LES CADRES :

20Øl min = 20*12= 240mm

St = min B = 22cm=220mm → st = 220mm = 22cm

400mm le premier cadre = 11cm

24
FIGURE 7 : FERRAILLAGE DU POTEAU P1

CONCLUSION

25
 Ce projet m’a permis d’assimiler les différentes techniques, notions et
m’a offert de nombreuses notions qui m’ont permis d’améliorer et de compléter
mes études théoriques ainsi d’accomplir mes connaissances sur tout au niveau
de calcul B.A manuelle et sur logiciel (ARCHE) et dessin sur « AUTOCAD ».

Finalement j’ai constaté que ce futur métier nécessite la responsabilité, la

précision et être bien cultivé dans notre domaine pour réussir.

ANNEXE
26
FIGURE8 : PLAN DE COFFRAGE RDC

27
FIGURE 9 : PALN DE COFFRAGE 1ERE ETAGE

28
