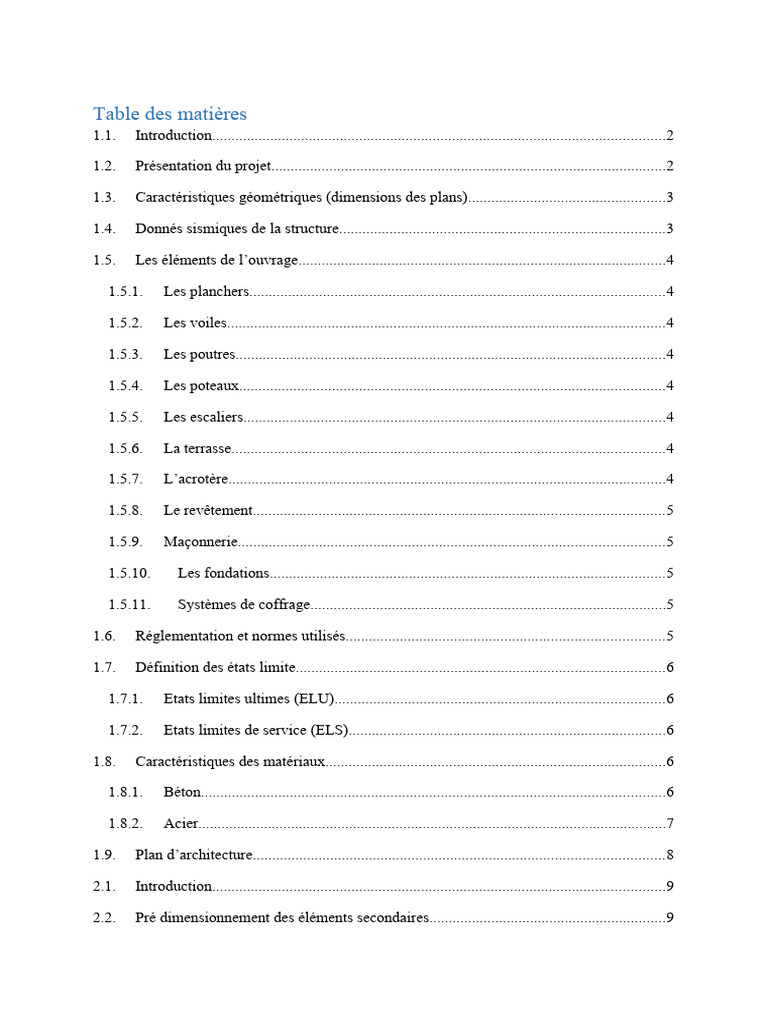

Table des matières

1.1. Introduction.....................................................................................................................2

1.2. Présentation du projet......................................................................................................2

1.3. Caractéristiques géométriques (dimensions des plans)...................................................3

1.4. Donnés sismiques de la structure....................................................................................3

1.5. Les éléments de l’ouvrage...............................................................................................4

1.5.1. Les planchers...........................................................................................................4

1.5.2. Les voiles.................................................................................................................4

1.5.3. Les poutres...............................................................................................................4

1.5.4. Les poteaux..............................................................................................................4

1.5.5. Les escaliers.............................................................................................................4

1.5.6. La terrasse................................................................................................................4

1.5.7. L’acrotère.................................................................................................................4

1.5.8. Le revêtement..........................................................................................................5

1.5.9. Maçonnerie..............................................................................................................5

1.5.10. Les fondations......................................................................................................5

1.5.11. Systèmes de coffrage............................................................................................5

1.6. Réglementation et normes utilisés..................................................................................5

1.7. Définition des états limite...............................................................................................6

1.7.1. Etats limites ultimes (ELU).....................................................................................6

1.7.2. Etats limites de service (ELS)..................................................................................6

1.8. Caractéristiques des matériaux........................................................................................6

1.8.1. Béton........................................................................................................................6

1.8.2. Acier.........................................................................................................................7

1.9. Plan d’architecture..........................................................................................................8

2.1. Introduction.....................................................................................................................9

2.2. Pré dimensionnement des éléments secondaires.............................................................9

 2.2.1. Poutres.....................................................................................................................9

2.2.2. Plancher.................................................................................................................10

2.2.2.1. Plancher à corps creux.......................................................................................10

2.2.3. Poteaux...................................................................................................................12

2.2.4. Les Voiles..............................................................................................................13

2.3. L’acrotère:.....................................................................................................................14
 INTRODUCTION GENERAL

Le Génie civil représente l’ensemble des techniques concernant les constructions civiles. Les
ingénieurs civils s’occupent de la conception, de la réalisation, de l’exploitation et de la
réhabilitation d’ouvrages de construction et d’infrastructures urbaines dont ils assurent la
gestion afin de répondre aux besoins de la société, tout en assurant les différents facteurs tels
que l'économie, l’esthétique, la résistance et surtout la sécurité du public, en respectant les
différents codes de calcul et de conception des structures du génie civil, notamment CBA93,
BAEL91, RPA99 version 2003 et les différents DTR.
Le phénomène sismique est toujours le souci de l’ingénieur en génie civil car il est difficile
d’apprécier le risque sismique tant la prévision est incertaine et leur apparition aléatoire. Pour
cela on ne doit pas se contenter d'appliquer uniquement les règlements, mais on doit
impérativement comprendre les facteurs déterminants le comportement dynamique de la
structure afin de mieux prévoir sa réponse sismique à un niveau d'accélération donné.
Le projet qui nous a été confié consiste à étudier un bâtiment (R+6) à usage résidentielle
d’habitations aux autres niveaux. Il est contreventé par un système mixte (voiles, portiques),
qu’il est situé en zone III et qu’il dépasse les 14 mètres de hauteur.
Notre étude consiste à répondre aux principales problématiques suivantes :
 Quelle est la disposition meilleure des voiles pour avoir un bon comportement ?
 Quelle sont les différentes contraintes aux quelle l'ingénieur est confronté ?
 Quelle est le type de fondation qui convient à notre structure ?
Pour répondre à ces questions, on a jugé utile de scinder notre travail en huit chapitre, dont
les cinq premiers porteront la présentation du projet, en plus des calculs statiques, dans le
chapitre six nous allons nous intéresser à la recherche d'un bon comportement dynamique par
diverses dispositions des voiles de contreventement. Une fois la bonne disposition est
retenue, la structure est soumise au spectre de calcul du Règlement Parasismique Algérien
(RPA99/version2003). Sa réponse va être calculée en utilisant le logiciel Auto desk Robot
Structural Analysis Professional 2009 Le calcul du ferraillage des éléments principaux sera
exposé au chapitre sept. En dernier lieux, le calcul de l'infrastructure qui fera l'objet du
huitième chapitre.

1
 Chapitre 1 PRESENTATION DU PROJET

1.1. Introduction
L’étude d’un bâtiment en béton armé nécessite des connaissances de base sur lesquelles
l’ingénieur prend appuis, et cela pour obtenir une structure à la fois sécuritaire et
économique. Pour tout construction le plancher est une structure horizontale qui supportera
les surcharges d’exploitation (mobilière, véhicules, personnes…) et les charges permanentes
(cloisons, revêtements). Celle-ci retransmettra aux poutres, aux murs porteurs. Au final toutes
ces charges se reportent aux fondations.
L’étude d’un bâtiment en béton armé nécessite des connaissances de base sur lesquelles
l’ingénieur prend appuis, et cela pour obtenir une structure à la fois sécuritaire et
économique. Pour tout construction le plancher est une structure horizontale qui supportera
les surcharges d’exploitation (mobilière, véhicules, personnes…) et les charges permanentes
(cloisons, revêtements). Celle-ci retransmettra aux poutres, aux murs porteurs. Au final toutes
ces charges se reportent aux fondations.

1.2. Présentation du projet

Ce chapitre a pour objectif de fournir les données relatives au bâtiment étudié, comme la
géométrie, les éléments le constituant et les propriétés mécanique des matériaux. Le bâtiment
en question R+6 sera implanté BIR EL DJIR à la wilaya d’ORAN. Cette zone est classée
selon le RPA 99(version 2003) comme étant une zone de moyenne sismicité (Zone IIa).
Cet ouvrage est composé :
 01 RDC à usage d’habitation.
 06 étages à usage d’habitation.
 01 cage d’escalier.
 01 cage d’ascenseur.

2
 Figure 1 Vue sur la situation du site étudié

Coordonnées de la position du projet : (35°43’07’’N 0°33’57’’W) 167m

1.3. Caractéristiques géométriques (dimensions des plans)

Longueur en plan 23 m
Largeur en plan 17.5 m
Hauteur du RDC 3.06 m
Hauteur d’étage courant 3.06 m
Hauteur totale (y compris l’acrotère) 22.02 m
Table 1 Caractéristiques géométriques

1.4. Donnés sismiques de la structure

Notre bâtiment a 7 niveaux (21.92 m) situer en zone IIa, le contreventement par portique est
donc écarté (Art. 1-b du RPA99/version 2003) et le choix va se porter sur un
contreventement mixte (voiles et portiques).
Pour un système de contreventement mixte, il y a lieu de vérifier ce qui suit :
 Les voiles de contreventement ne doivent pas reprendre plus de 20% des sollicitations
dues aux charges verticales.
 Les charges horizontales sont reprises conjointement par les voiles et les portiques
proportionnellement à leurs rigidités relatives et aux sollicitations résultant de leurs
interactions à tous les niveaux.

3
  Les portiques doivent reprendre, outre les sollicitations dues aux charges verticales,
au moins 25% de l’effort tranchant d’étage.

1.5. Les éléments de l’ouvrage

1.5.1. Les planchers
Notre structure comporte deux types de plancher :
- Les planchers des étages courants sont réalisés en corps creux avec une dalle de
compression reposant sur des poutrelles préfabriquées.
- Les dalles pleines en béton armé sont prévues pour les balcons, le plancher porteur de
l’appareil de levage (ascenseur).

1.5.2. Les voiles

Ils ont la forme des panneaux (épaisseur petite par rapport aux deux autres dimensions),
réalisés en béton armé, le choix du nombre, dimensions et de l’emplacement sera étudié
ultérieurement.

1.5.3. Les poutres

Les poutres sont des éléments porteurs horizontaux. Elles sont dites élancées car leur portée
(longueur) est grande par rapport à leur hauteur et à leur largeur. Dans les bâtiments, elles
servent souvent d’intermédiaire entre les planchers et les éléments porteurs verticaux.

1.5.4. Les poteaux

Les poteaux sont des éléments structuraux verticaux, ils constituent des points d’appuis pour
les poutres et jouent un rôle très important dans la transmission des efforts vers les
fondations.

1.5.5. Les escaliers

Ils servent à relier les niveaux successifs et à faciliter les déplacements inter étages, les
escaliers de cette structure seront constitués de paillasse et de paliers en béton armé coulé sur
place, le coulage s’effectuera par étage.

1.5.6. La terrasse
La terrasse est un plancher en corps creux servant à supporter en plus de son propre poids les
surcharges qui peuvent être d’exploitations et /ou climatiques et aussi de protéger des
intempéries et des infiltrations d’eau.

4
1.5.7. L’acrotère
C’est un élément en béton armé dont la hauteur est de 50 cm qui va se greffer à la périphérie
de la terrasse. Il joue un rôle de sécurité et de garde de corps.

1.5.8. Le revêtement
Les revêtements utilisés sont comme suit :
- Carrelage pour les planchers et les escaliers,
- Céramique pour les salles d’eaux et cuisines,
- Mortier de ciment pour les murs de façades, cages d’escaliers,
- Plâtre pour les cloisons intérieures et les plafonds.

1.5.9. Maçonnerie
La maçonnerie de notre structure sera exécutée en brique creuses :
Murs extérieurs : Ils sont constitués de deux rangées .Leur constitution est comme suit :
- Brique creuse de 10 cm d’épaisseur à l’extérieur,
- L’âme d’air de 5 cm d’épaisseur,
- Brique creuse de 10 cm d’épaisseur.
Murs intérieurs (cloison de répartition) : ils sont constitués par une cloison de 10 cm
d’épaisseur.

1.5.10. Les fondations

Les fondations d'un ouvrage assurent la transmission et la répartition des charges (poids
propre et surcharges d'utilisation) de cet ouvrage sur le sol. Le choix de fondation sera établi
suivant le type du sol d'implantation et de l'importance de l'ouvrage.

1.5.11. Systèmes de coffrage

Le bâtiment sera réalisé au moyen d’un coffrage métallique pour les voiles, de façon à limiter
le temps d’exécution, et un coffrage traditionnel (bois et métal) pour les planchers.

1.6. Réglementation et normes utilisés

Le bâtiment sera réalisé au moyen d’un coffrage métallique pour les voiles, de façon à limiter
le temps d’exécution, et un coffrage traditionnel (bois et métal) pour les planchers.
1.6. Réglementation et normes utilisés :
• Le RPA 99 (v 2003) : règlement parasismique algérien 1999 modifié 2003
• CBA 93 DTR BC 2.41 : code béton armée
• DTR BC 22 : document technique règlementaire de charges et surcharges
• DTR BC2. 331 : document technique des fondations superficielles

5
1.7. Définition des états limite
Un état limite est celui pour lequel une condition requise d’une construction (ou d’un de ses
éléments) est strictement satisfaite. Au-delà des critères caractérisant ces états limites, la
construction ou l'élément de structure considéré cesse de remplir ses fonctions. On distingue
des états limites ultimes et des états limitent de service.

1.7.1. Etats limites ultimes (ELU)

C’est un état qui correspond à la capacité portante maximale de la structure, son dépassement
va entrainer la ruine de l’ouvrage. Ils correspondent à la limite :
• Etat limite de l’équilibre statique (renversement).
• Etat limite de résistance des matériaux constitutifs (rupture).
• Etat limite de stabilité de forme : instabilité élastique due au flambement pour les
pièces élancées, Il est alors nécessaire de procéder à des vérifications particulières.

1.7.2. Etats limites de service (ELS)

Ce sont des états dont le dépassement compromettrait le bon fonctionnement en service delà
structure. Ils correspondent à des conditions normales d'exploitation et de durabilité. Il n'est
pas suffisant qu'une construction soit stable et résiste, il est aussi nécessaire qu'elle ne
présente pas une fissuration ou des déformations excessives. Cela pourrait entraîner des
désordres dans les revêtements et les cloisons et donc une gêne sérieuse à l'exploitation. Ils
correspondent aux phénomènes suivants : Ouvertures excessives des fissures, compression
excessive du béton, déformations excessives des éléments porteurs, vibrations excessives et
inconfortables Pertes d’étanchéité. Il est donc nécessaire d'effectuer des vérifications portant
sur :
• La limite d'ouverture des fissures : cela évite la corrosion rapide des aciers et
donc augmente la durabilité et la sécurité des ouvrages.
• La limitation de la compression du béton.
• La limite de déformation : les déformations (flèches par exemple) doivent
rester dans des limites admissibles c'est à dire compatibles avec l'utilisation de
l'élément.

1.8. Caractéristiques des matériaux

1.8.1. Béton
Le Béton est un matériau constitué d’un mélange de ciment, de granulats (sables et graviers)
et de l’eau, dont les caractéristiques sont :

6
 - Résistance à la compression à l’âge de 28 jours. Cette résistance est mesurée par les
essais de compression axiale sur des éprouvettes cylindrique (Éprouvettes normalisées
(16 x 32) cm2, elle est notée fc28 = 25 MPa.
- Très faible résistance à la traction, elle notée f tj et ft28 = 2.1 MPa.
- Facile à la fabrique et à la mise en œuvre sur chantier.

1.8.2. Acier
L’acier est un matériau caractérisé par sa bonne résistance à la compression mais surtout à la
traction. Il est utilisé dans le bâtiment pour renforcer les parties comprimées du béton, et
assurer la résistance à la traction dans les parties tendues de ce dernier. On utilise, dans ce
projet, 2 types d’acier dont les caractéristiques sont
Type Nomination Symbole Limite Résistance Allongement Coefficient Coefficient
d’acier d’élasticité à la Relatif à la De De
Fe [MPa] rupture rupture fissuration scellement
[MPa] [% ]
En Haute HA 400 480 14 1.6 1.5
barre adhérence
FeE400
En Treillis TS 520 550 8 1.3 1
treillis soudé TL
520 (∅ < 6)
Table 2 Caractéristiques mécaniques des aciers

7
1.9. Plan d’architecture

Figure 2 Plan d'étage courant et RDC

8
 Chapitre 2 PRE DIMENSIONEMENT DES ELEMENTS

2.1. Introduction
Avant d’entamer tout calcul des éléments de la structure, il faut passer par leurs pré
dimensionnements et cela en se basant sur des lois des règlements BAEL91 et RPA99 version
2003, ces lois résultent généralement des limitations de déformations et des contrainte dans
les matériaux. Le pré dimensionnement des éléments a pour but de déterminer l’ordre de
grandeur des sections et des éléments de l’ouvrage.

2.2. Poutres
Les poutres ont des sections transversales soit rectangulaires ou carrées, satisfaisant les
conditions de rigidité et les conditions du RPA99 (2003) pour les poutres principales :

{
L L
≤h≤
a) Condition de rigidité : 15 10
0.4 h ≤ b ≤ 0.8 h

{
h ≥30 cm
b ≥ 20 cm
b) Condition de RPA99 (2003) :
h
( )≤ 4
b
b max ≤1.5 h+ b1
Poutres principale :

{
450 450
≤ h=40 cm≤
15 10
0.4 h ≤ b=25 cm≤ 0.8 h

{
40 ≥ 30 cm
25 ≥ 20 cm
40
( )≤ 4
25
1. Dimensions des poutres principales choisies [P.P] (25 x 40) cm
Poutres secondaire :

{
425 425
≤ h=30 cm ≤
15 10
0.4 h ≤ b=25 cm≤ 0.8 h

{
30 ≥30 cm
25 ≥20 cm
40
( )≤ 4
25

9
 2. Dimensions des poutres secondaires ou chainage [P.S] (25 x 30) cm

Figure 3 Sections des poutres

2.3. Plancher
Les planchers est une séparation entre les niveaux qui transmet les charges et les surcharges
qui lui sont directement appliquées aux éléments porteurs tout en assurant des fonctions de
confort comme l’isolation phonique, thermique et l’étanchéité des niveaux extrêmes. On
distingue deux type de plancher :

2.3.1. Plancher à corps creux

L’épaisseur de ce type de plancher doit être calculée pour que les flèches développées durant
la durée d’exploitation de l’ouvrage ne soient pas trop élevées à cause des désordres
occasionnés aux cloisons, aux revêtements et au plancher lui-même.

Table 3 Plancher à corps creux

 Résistance :
La résistance est normalement assurée dans le domaine d’utilisation planchers,
Conformément aux règlements en vigueur.

10
  Isolation thermique :
Le procédé est au-delà des exigences minimales fixées par la réglementation
Thermique en vigueur, selon le DTR C3.2 (règles de calcul des déperditions calorifiques) et
le DTR C3.4 (règles de calcul des apports calorifiques).
 Isolation acoustique :
Les performances du produit sont vérifiées en fonction des exigences du DTR C3.11
(isolation acoustique des parois aux bruits aériens – Règles de calcul) l’isolation acoustique
au bruit d’impact est supérieure à celle d’une dalle traditionnelle en corps creux en agglo-
béton.
 Résistance au feu :
- e = 07cm : pour une (01) heure de coup de feu.
- e = 11cm : pour deux (02) heures de coup de feu.
- e=17,5 cm : pour quatre (04) heures de coup de feu.
On adopte : e=12cm.
 Isolation phonique :
Selon les règles technique « CBA93 » en vigueur en l’Algérie l’épaisseur du plancher doit
être supérieure ou égale à 13cm pour obtenir une bonne isolation acoustique.
 Résistance à la flexion :
L’épaisseur du plancher est donnée par la formule suivante :
Lmax L max
≤ ht ≤
25 20
Avec :
Lmax : Longueur entre nus d’appuis dans le sens de la disposition des poutrelles.
ht : Hauteur totale du plancher.
Le choix du sens de disposition des poutrelles se fait par rapport aux critères suivants :
– le critère de la plus petite portée.
– le critère de continuité.
Pour notre projet la disposition est effectuée principalement selon le premier critère.
On a :
Lmax =425−25=400 cm
16 ≤ ht =20 cm≤ 20
On adopte : ht = 20cm (16+4cm)

11
 Figure 4 Schéma d’une poutrelle

Longueur des débords :

b1= min {(b- b0)/ 2, lx /10} = {(60-12)/2, 350/10}
B1=24cm
Conclusion :
On adoptera un plancher à corps creux de 20 cm d’épaisseur composés d’un hourdis de 16cm
et d’une dalle de compression de 4 cm d’épaisseur.
h=20cm; b=60 cm; b0=12cm; b1=24 cm

2.4. Poteaux
Les poteaux travaillent à la compression et Ils supportent généralement les charges des
poutres principale et secondaire et les planchers.
Poids volumique
Désignation Épaisseur e (m) Poids G (KN/m²)
ρ (KN/m3)
Protection gravillon 20 0.04 0.8
Etanchéité multicouche 6 2 0.12
Forme de pente 22 0.045 0.99
Isolation thermique en 5 0.02 0.1
Polystyrène
Dalle corps creux 14 0.16 + 0.04 2.80
Enduit plâtre 10 0.01 0.1
Charge permanent G G = 4.910 (KN/m²)
Charge d’exploitation Q Q = 1 (KN/m²)
Tableau 1 Charges du plancher terrasse

12
Désignation  épaisseur kN/m2
Dalle de sol 20 2 0.4
Mortier de pose 1 cm 20 1 0.2

Chappe de béton 20 2 0.4

Enduit plâtre (1cm) 18 1 0.18
Dalle en corps creux (16+4) 2.8

Cloisons intérieures 1
Charge G=4.980
permanente
Charge Q=1.5
d’exploitation
Tableau 2 Charges du plancher étage courant

Figure 5 Section du poteau le plus sollicité

Verif
Nplanc verificatio
H ETAGE G [KN] Q [KN] Nupp [KN] Nups [KN] Nulong [KN] Nupot [KN] Nu [KN] Ns [KN] 2
Br [cm ] a choix flambemen
[KN] n RPA
t
3.06 haut 6 eme etage 4.91 1 15.188 10.758 0.000 155.458 181.403 132.248 120.228 12.965 30 13.279 24.735

3.06 haut 5 eme etage 9.89 2.5 30.375 21.516 8.080 327.066 387.037 281.381 256.514 18.016 30 19.369 24.735

3.06 haut 4 eme etage 14.87 3.85 45.563 32.273 16.160 494.372 588.367 427.646 389.949 21.747 35 23.879 21.201

3.06 haut 3 eme etage 19.85 5.05 60.750 43.031 27.157 657.374 788.312 573.204 522.466 24.858 35 27.645 21.201

3.06 haut 2 eme etage 24.83 6.1 75.938 53.789 38.154 816.073 983.954 715.893 652.131 27.537 40 30.895 18.551

3.06 haut 1 eme etage 29.81 7 91.125 64.547 52.518 970.469 1178.660 858.206 781.175 29.950 40 33.827 18.551

3.06 haut rdc 34.79 7.75 106.313 75.305 66.882 1120.562 1369.062 997.651 907.367 32.123 45 36.472 16.490

1.5 haut Avant 106.313 37.320 8.083

34.79 8.5 75.305 25.813 85.062 1142.078 1434.570 1044.582 950.783 32.835 45
poteau

haut semelle 34.79 9.25 106.313 75.305 25.813 92.580 1163.594 1463.603 1064.494 970.025 33.145

Table 4 Pré dimensionnement des poteaux

13
2.5. Les Voiles

Figure 6 Coupe sur voile

Sont considérés comme voiles les éléments satisfaisant à la condition suivante :

{aL≥≥ h4/4a
e

a : Épaisseur du voile telle que

L: Largeur du voile
h e : Hauteur de l’étage -
Appliquée au niveau du RDC et des étages, on obtient
a ≥ 306- 40 /20 =13.3 cm soit ⇒ = 15cm

2.6. L’acrotère:
S= (0.8× 0.1) + (0.08 × 0.1) + (0.02×0.1/2)
S = 0,089 m2
Charge Permanente : G = 25x 0.089 = 2.22 KN / ml.
La surcharge d’exploitation : Q= 1 KN/m²

Figure 7 Dimension de l'acrotère

14
15
