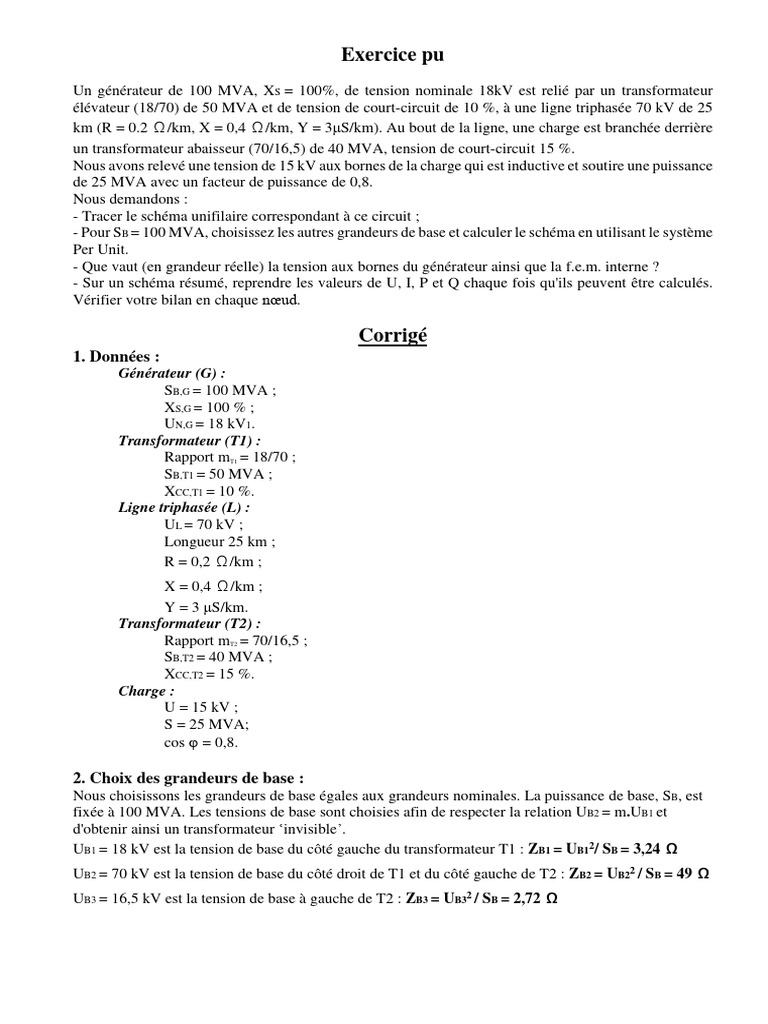

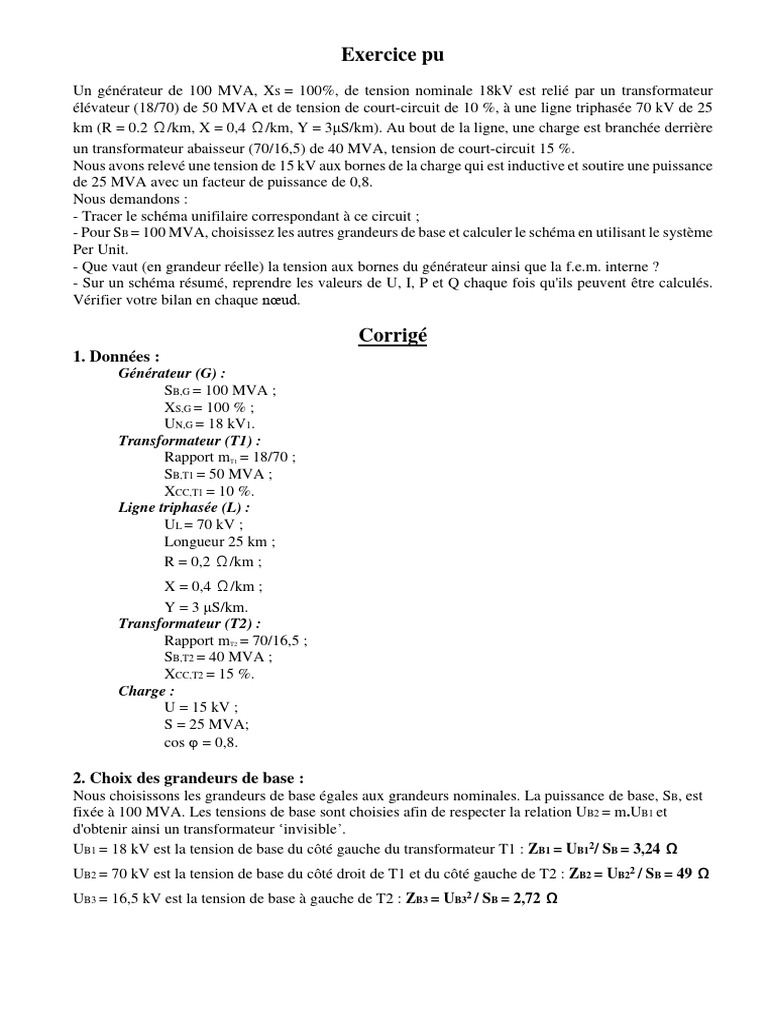

Exercice pu

Un générateur de 100 MVA, XS = 100%, de tension nominale 18kV est relié par un transformateur
élévateur (18/70) de 50 MVA et de tension de court-circuit de 10 %, à une ligne triphasée 70 kV de 25
km (R = 0.2 Ω/km, X = 0,4 Ω/km, Y = 3μS/km). Au bout de la ligne, une charge est branchée derrière
un transformateur abaisseur (70/16,5) de 40 MVA, tension de court-circuit 15 %.
Nous avons relevé une tension de 15 kV aux bornes de la charge qui est inductive et soutire une puissance
de 25 MVA avec un facteur de puissance de 0,8.
Nous demandons :
- Tracer le schéma unifilaire correspondant à ce circuit ;
- Pour SB = 100 MVA, choisissez les autres grandeurs de base et calculer le schéma en utilisant le système
Per Unit.
- Que vaut (en grandeur réelle) la tension aux bornes du générateur ainsi que la f.e.m. interne ?
- Sur un schéma résumé, reprendre les valeurs de U, I, P et Q chaque fois qu'ils peuvent être calculés.
Vérifier votre bilan en chaque nœud.

Corrigé
1. Données :
Générateur (G) :
SB,G = 100 MVA ;
XS,G = 100 % ;
UN,G = 18 kV1.
Transformateur (T1) :
Rapport mT1 = 18/70 ;
SB,T1 = 50 MVA ;
XCC,T1 = 10 %.
Ligne triphasée (L) :
UL = 70 kV ;
Longueur 25 km ;
R = 0,2 Ω/km ;
X = 0,4 Ω/km ;
Y = 3 μS/km.
Transformateur (T2) :
Rapport mT2 = 70/16,5 ;
SB,T2 = 40 MVA ;
XCC,T2 = 15 %.
Charge :
U = 15 kV ;
S = 25 MVA;
cos  = 0,8.

2. Choix des grandeurs de base :

Nous choisissons les grandeurs de base égales aux grandeurs nominales. La puissance de base, SB, est
fixée à 100 MVA. Les tensions de base sont choisies afin de respecter la relation UB2 = m.UB1 et
d'obtenir ainsi un transformateur ‘invisible’.
UB1 = 18 kV est la tension de base du côté gauche du transformateur T1 : ZB1 = UB12/ SB = 3,24 Ω
UB2 = 70 kV est la tension de base du côté droit de T1 et du côté gauche de T2 : ZB2 = UB22 / SB = 49 Ω
UB3 = 16,5 kV est la tension de base à gauche de T2 : ZB3 = UB32 / SB = 2,72 Ω
3. Schéma unifilaire :

4. Grandeurs en pu et schéma en pu :

Toutes les grandeurs en ‘per unit’ doivent se référer à la puissance de base « SB = 100
MVA ».
Générateur (G) :
SN,G = 100 / 100 = 1 pu
XS,G = 100 %[100 MVA ≡ 1 pu
Transformateur (T1) :
Rapport mT1 = 18/70 (= rapport des tensions de base) ;
SN,T1 = 50 MVA ≡ 50 / 100 = 0,5 pu ;
XCC,T1 = 10 %]50 MVA ≡ 0,1 . 100 / 50 = 0,2 pu.
Ligne triphasée (L) :
Longueur 25 km ;
R = 0,2 Ω/km ≡ 0,2 . 25 / 49 = 0,102 pu ;
X = 0,4 Ω/km ≡ 0,4 . 25 / 49 = 0,204 pu ;
Y = 3 μS/km ≡ 3.10-6 . 49 . 25 = 3,68.10-3 pu ; ⇒ Y/2 = 1,84*10-3 pu.
Transformateur (T2) :
Rapport mT2 = 70/16,5 (= rapport des tensions de base) ;
SN,T2 = 40 MVA ≡ 40 / 100 = 0,4 pu ;
XCC,T2 = 15 %]40 MVA ≡ 0,15 . 100 / 40 = 0,375 pu.
Charge :
U3 = 15 / 16,5 = 0,91 ∠ 0° pu ;
S = 25 / 100 = 0,25 pu ;
cos  = 0,8.

Son schéma équivalent est le suivant :

5. Etat du système :
Puissance active consommée par la charge : PL = S. cos  = 0,25 . 0,8 = 0,2 pu ;
Puissance réactive consommée par la charge : QL = S. sin 
Puissance active consommée par la charge : PL = S. cos  = 0,25 . 0,8 = 0,2 pu ;
Puissance réactive consommée par la charge : QL = S. sin  = 0,25 . 0,6 = 0,15 pu.
Calcul du courant au niveau de la charge (I1) :
S = PL + j.QL = 0,2 + j.0,15 = U3 . I1* = 0,91 ∠0°. I1* ; (I1* est le conjugué de I1)
I1 = 0,220 - 0,165 j = 0,275 pu ∠-37°.

Calcul du courant dans la ligne (I3) :

U2 = U3 + I1 . j.(0,375) = 0,971 + j.0,0825 = 0,974 pu ∠4,86° ;
I2 = U2 . j.1,84.10-3 = 1,79.10-3 pu ∠94,9° ;
I3 = I1 + I2 = 0,274 pu ∠-36,6°.

Calcul du courant au niveau du générateur (I5) :

U1 = I3 . (0,1 + j.0,2) + U2 = 1,03 pu ∠6,13° ;
I4 = U1 . j.1,84.10-3 = 1,90.10-3 pu ∠96,1° ;
I5 = I3 + I4 = 0,273 pu ∠-36,3° = 0,25 . 0,6 = 0,15 pu.

Calcul du courant au niveau de la charge (I1) :

S = PL + j.QL = 0,2 + j.0,15 = U3 . I1* = 0,91 ∠0°. I1*;
I1 = 0,220 - 0,165 j = 0,275 pu ∠-37°.

Calcul du courant dans la ligne (I3) :

U2 = U3 + I1 . j.(0,375) = 0,971 + j.0,0825 = 0,974 pu ∠4,86° ;
I2 = U2 . j.1,84.10-3 = 1,79.10-3 pu ∠94,9° ;
I3 = I1 + I2 = 0,274 pu ∠-36,6°.

Calcul du courant au niveau du générateur (I5) :

U1 = I3 . (0,1 + j.0,2) + U2 = 1,03 pu ∠6,13° ;
I4 = U1 . j.1,84.10-3 = 1,90.10-3 pu ∠96,1° ;
I5 = I3 + I4 = 0,273 pu ∠-36,3°.

Tension aux bornes et fem du générateur :

UG = I5 . j.0,2 + U1 = 1,07 pu ∠8,29°;
Ev = UG + I5 . j = 1,28 pu ∠17,1°.
La tension réelle aux bornes du générateur vaut : UG . UB1 = 19,2 kV ∠8,29°.
La fem réelle du générateur vaut : EV . UB1 = 23,0 kV ∠17,1°.
6. puissances transmises en chaque nœud :
Noeud EV :
SV = EV . I5* = PV + j.QV = 0,348 pu ∠53,3° ;
⇒ PV = 20,8 MW et QV = 27,9 MVAR.
Noeud UG :
SG = UG . I5* = 0,292 pu ∠ 44,5° ;
⇒ PG = 20,8 MW et QG = 20,5 MVAR.
Noeud U1 :
S1 = U1 . I5* = 0,281 pu ∠42,4° ;
⇒ P1 = 20,8 MW et Q1 =19,0 MVAR.
Noeud U2 :
S2 = U2 . I1* = 0,268 pu ∠ 41,7° ;
⇒ P2 = 20,0 MW et Q2 = 17,8 MVAR.
Au noeud U3 :
S3 = U3 . I1* = 0,25 pu ∠ 36,9° ;
⇒ P3 = 20,0 MW et Q3 = 15,0 MVAR.

7. Puissances dissipées :
Réactance synchrone :
QXs,G = I52 . 1 = 0,0744 pu ;
⇒ QXs,G = 7,44 MVAr.
Réactance de fuite de T1 :
QT1 = I52 . 0,2 = 0,0149 pu ;
⇒ QT1 = 1,49 MVAr.
Impédance de ligne :
• Impédance longitudinale:
SL = I32 . (0,1 + j.0,2) = 1,68 pu ∠63,4° ;
⇒ PL = 0,750 MW et QL = 1,50 MVAR.
• Impédance transversale:
Qtr,g = - I42 . (0,00184) -1 = - 0,00196 pu ;
⇒ Qtr,g = - 0,196 MVAR.
Qtr,d = - I22 . (0,00184) -1 = - 0,00174 pu ;
⇒ Qtr,d = - 0,174 MVAR.

Réactance de fuite de T2 :
QT2 = I12 . j.0,375 = 0,0284 pu ;
⇒ QT2 = 2,84 MVAR.

8. Bilan de puissances :

A partir du générateur, puissance actives :

PV = PG = P1 = 20,8 MW ;
P2 = P3 = PV – PL = 20,0 MW OK.
A partir du générateur, puissance réactives :
QV = 27,9 MVAR ;
QG = QV – QXs,G = 20,5 MVAR OK ;
Q1 = QG – QT1 = 19,0 MVAR OK ;
Q2 = Q1 – QL – Qtr,g – Qtr,d = 17,8 MVAR OK ;
Q3 = Q2 – QT2 = 15,0 MVAR OK.

Merci de signaler toute erreur éventuelle.
