ROYAUME DU MAROC FORCES ARMEES

ROYALES FORCES ROYALES AIR ECOLE

ROYALE DE L’AIR

Module : Résistance des Matériaux

Etude des déformations
T D3 :

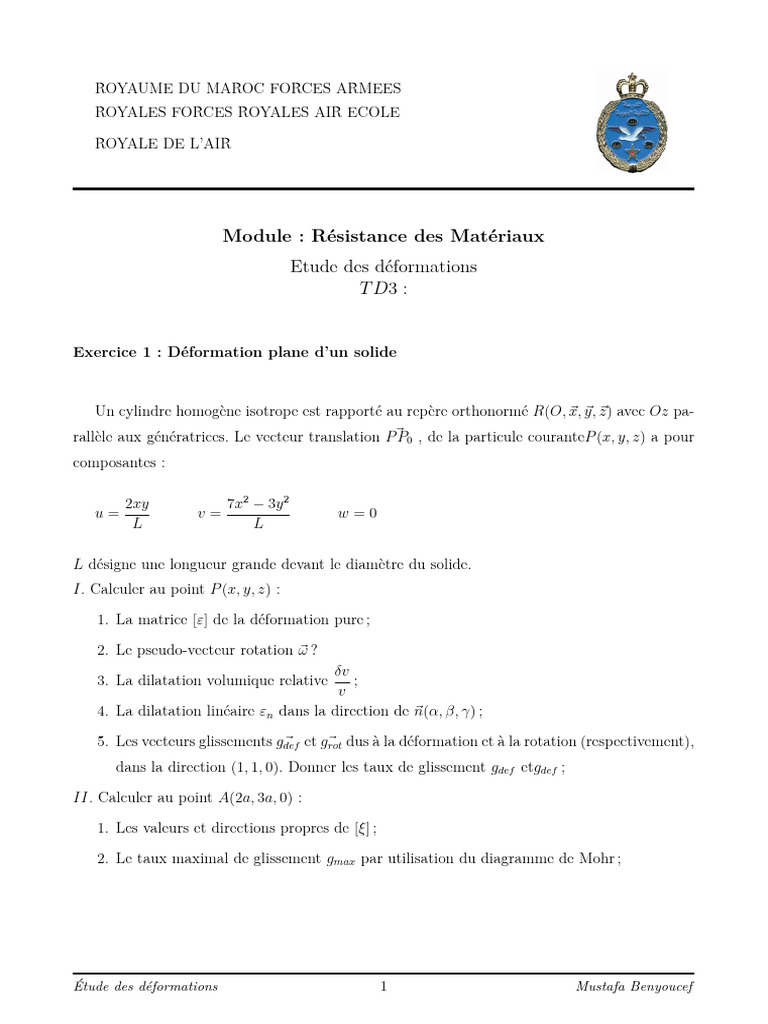

Exercice 1 : Déformation plane d’un solide

Un cylindre homogène isotrope est rapporté au repère orthonormé R(O, ~x, ~y , ~z) avec Oz pa-
rallèle aux génératrices. Le vecteur translation P~P0 , de la particule couranteP (x, y, z) a pour
composantes :

2xy 7x2 − 3y 2
u= v= w=0
L L

L désigne une longueur grande devant le diamètre du solide.

I. Calculer au point P (x, y, z) :

1. La matrice [ε] de la déformation pure ;

2. Le pseudo-vecteur rotation ω
~?
δv
3. La dilatation volumique relative ;
v
4. La dilatation linéaire εn dans la direction de ~n(α, β, γ) ;

5. Les vecteurs glissements gdef

~ et g~rot dus à la déformation et à la rotation (respectivement),
dans la direction (1, 1, 0). Donner les taux de glissement gdef etgdef ;

II. Calculer au point A(2a, 3a, 0) :

1. Les valeurs et directions propres de [ξ] ;

2. Le taux maximal de glissement gmax par utilisation du diagramme de Mohr ;

Étude des déformations 1 Mustafa Benyoucef

 Exercice 2 : Dépouillement d’une rosette à 45°

Sur une plaque métallique, on colle une rosette de trois jauges extensométriques J1 ,J2 , J3 ,
disposées comme indiqué sur la figure ; Oz est la normale à la plaque, que l’on sait être en
déformation plane, avec de plus εz = 0 .
Les dilatations linéaires relatives mesurées par les jauges valent : ε1 = 0, ε2 = 10−4 , εz = −10−4
On demande de calculer :

1. Les dilatations principales εX , εY et εZ en P et les directions principales associées.

2. Les matrices [ε] et [ε̄] du tenseur de déformation ξ dans les bases {P, x, y, z} et {P, X, Y, Z}
respectivement.
3. La dilatation volumique relative δV
V
en P.
4. Le taux de glissement maximal gmax et les directions correspondantes.
5. Les distorsions δϕ23 ,δϕ31 , δϕ12 (en radians) si l’angle δϕij des jauges Ji et Ji .

Figure 1
Exercice 3 : Dépouillement d’une rosette à 120◦

En un point M d’une plaque en état de déformation plane, avec de plus, on a mesuré à l’aide
d’une « rosette à 120 ° » les dilatations linéaires ε1 , ε2 , ε3 dans les directions 1, 2, 3 indiquées
sur la figure. On a trouvé :

Figure 2

Étude des déformations 2 Mustafa Benyoucef

 1. Calculer littéralement, puis numériquement, les trois composantes non nulles de la ma-
trice de déformation [ε]
2. Trouver les directions principales de déformation et les déformations principales corres-
pondantes εx , εy et εz
3. Donner une solution géométrique à la 2émme question par le diagramme de Mohr
Exercice 4 : Pavé en état de déformation plane

On considère un parallélépipède rectangle d’arêtes parallèles aux axes Ox , Oy , Oz en état

de déformation plane normalement à Oz .
En un point M, on a mesuré à l’aide de jauges extensométriques, les allongements relatifs
suivants :
— dans la direction de x0 x : δL
L
= 20.10−6
— dans la direction de y 0 y : δL
L
= 30.10−6
— dans la direction de la 1ére bissectrice de xM y = 40.10−6
— dans la direction de z 0 z : −22, 5.10−6

1. Construire la matrice [ε] de la déformation pure.

2. Trouver les axes principaux de cette déformation et les dilatations relatives principales
correspondantes.

3. Trouver en M, les directions de l’espace suivant lesquelles les glissements sont nuis et
celles suivant lesquels ils sont maximaux.

Exercice 5 : Construction de la matrice [ε]

Près d’un sommet P d’un parallélépipède rectangle, on a collé six jauges extensométrique
J1 ,J2 , J6 comme indiqué sur la figure 4.
Les jauges J1 ,J2 , J3 sont suivant les arêtes Px , Py , Pz ; les jauges J4 ,J5 , J6 suivant les bissectrices
de zPy , xPz , yPx respectivement.

Pour un certain chargement de la pièce, on note les dilatations linéaires relatives :

ε1 = 200.10−6 , ε2 = 400.10−6 , ε3 = −200.10−6

ε4 = 600.10−6 , ε5 = −400.10−6 , ε6 = 200.10−6

1. Calculer les 6 composantes de la matrice de déformation [E] en P.

2. Calculer le vecteur glissement et le taux de glissement ~g relatifs à ces 6 directions.

3. Calculer la dilatation volumique relative en P.

Étude des déformations 3 Mustafa Benyoucef

 Figure 3

Étude des déformations 4 Mustafa Benyoucef
