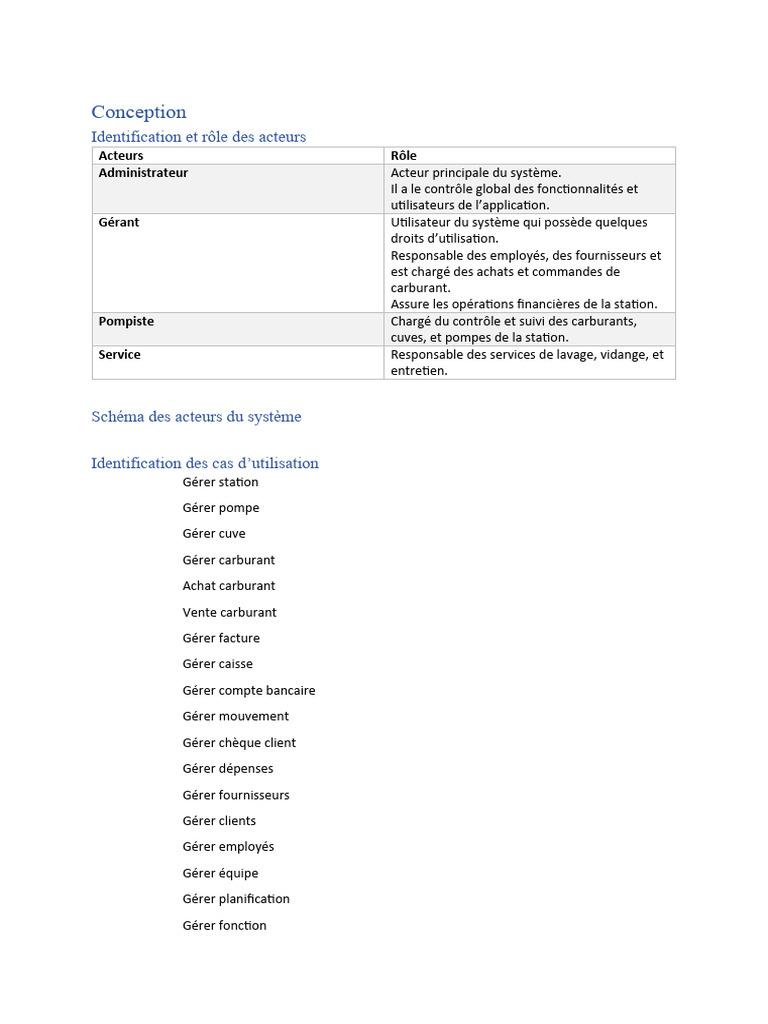

Conception

Identification et rôle des acteurs

Acteurs Rôle
Administrateur Acteur principale du système.
Il a le contrôle global des fonctionnalités et
utilisateurs de l’application.
Gérant Utilisateur du système qui possède quelques
droits d’utilisation.
Responsable des employés, des fournisseurs et
est chargé des achats et commandes de
carburant.
Assure les opérations financières de la station.
Pompiste Chargé du contrôle et suivi des carburants,
cuves, et pompes de la station.
Service Responsable des services de lavage, vidange, et
entretien.

Schéma des acteurs du système

Identification des cas d’utilisation

Gérer station
Gérer pompe
Gérer cuve
Gérer carburant
Achat carburant
Vente carburant
Gérer facture
Gérer caisse
Gérer compte bancaire
Gérer mouvement
Gérer chèque client
Gérer dépenses
Gérer fournisseurs
Gérer clients
Gérer employés
Gérer équipe
Gérer planification
Gérer fonction
 Vendre service
Gérer bon carburant
Gérer remise en cuve
Relever index
Gérer jaugeage
Gérer recouvrement station
Gérer utilisateur
Gérer profil
S’authentif

Organisation des acteurs et cas d’utilisation en packages

Nous avons recensé huit packages notamment package Administration système, package
Inventaires, package Service, package Employé, package Tiers, package Finance, package facture, et
le package Station.

Les tableaux ci-dessous représentent les packages et les différents cas d’utilisation qui y sont
rattachés.

Package Administration système

Acteur Administrateur
Cas d’utilisations  Gérer utilisateur
 Gérer profil

Package inventaires
Acteurs Pompiste
Cas d’utilisations  Gérer bon carburant
 Gérer remise en cuve
 Relever index
 Gérer jaugeage
 Gérer recouvrement station

Package station
Acteurs Gérant
Cas d’utilisations  Gérer station
 Gérer pompe
 Gérer cuve
 Gérer carburant
 Achat carburant
 Vente carburant
 Package facture
Acteurs Gérant
Cas d’utilisations  Gérer facture

Package finance
Acteurs Gérant
Cas d’utilisations  Gérer caisse
 Gérer compte bancaire
 Gérer mouvement
 Gérer chèque client
 Gérer dépenses

Package employé
Acteurs Gérant
Cas d’utilisations  Gérer employé
 Gérer équipe
 Gérer planification
 Gérer fonction

Package tiers
Acteurs Gérant
 Cas d’utilisations  Gérer fournisseurs
 Gérer clients

Package service
Acteurs Service
 Cas d’utilisations  Gérer service
Diagrammes de cas d’utilisation
Description textuelle du cas d’utilisation S’authentifier
Titre : s’authentifier

Acteur : Tous les utilisateurs

Résumé : Ce cas d’utilisation permet à tout acteur ayant le privilège de modifier le

fonctionnement du système, de s’identifier afin d’obtenir l’autorisation convenable.

Précondition : L’utilisateur doit avoir un compte.

Description des scénarios :
Scenario nominal
1) L’acteur se rend à l’adresse de l’application dans un navigateur depuis son ordinateur
2) L’application se charge et présentation la fenêtre d’authentification
3) L’acteur entre son login et son mot de passe et valide les données E1
4) Le système vérifie l’authenticité des informations et ouvre la page d’accueil

A1- Le login et/ ou le mot de passe est incorrect

3 ‘ -Le système informe l’acteur que les informations fournies sont incorrectes,
3’’- Le scénario nominal reprend au point 2

Scénario alternatif

E1 : erreur de connexion, identifiant ou mot de passe incorrect.

Description textuelle du cas d’utilisation Acheter carburant
Titre : Acheter carburant

Acteur : Gérant

Résumé : ce cas d’utilisation permet au gérant d’effectuer un achat de carburant dans une station.

Précondition : Connecté au système

Commander carburant

Scénario nominal :

1. Le gérant choisit l’onglet « Achat carburant » ;

2. puis clique sur le bouton « Nouveau » ;
3. Le gérant saisit les informations obligatoires concernant l’achat ; [Er1]
4. Le gérant clique sur le bouton « Enregistrer » ;
5. le système enregistre l’achat dans la base de données ;
6. le système affiche un message de succès et renvoie la liste des achats de carburant ;
