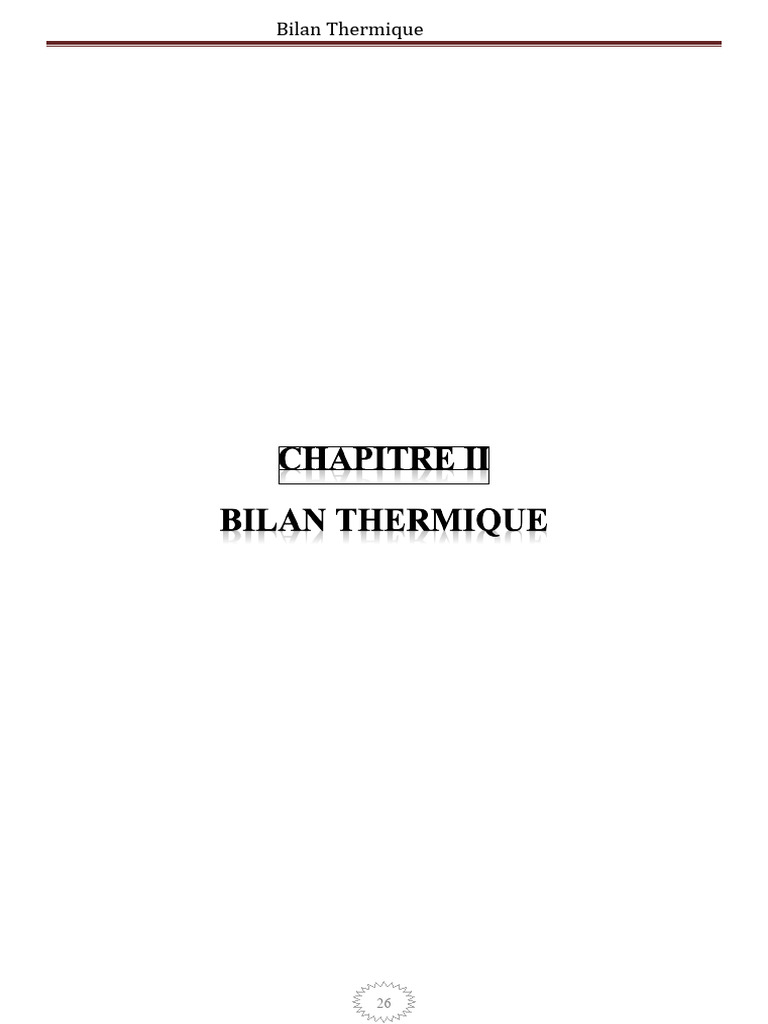

Bilan Thermique

26
 Bilan Thermique

II-1-Introduction:
L’évaluation des charges thermiques des bâtiments à climatiser est une étape importante qui prend
habituellement beaucoup de temps et son importance réside dans la conception et le dimensionnement d’un
système de climatisation.
Cette évaluation est basée essentiellement sur le calcul du bilan thermique pendant les deux périodes
hivernale et estivale. Ce dernier doit tenir en compte les différents modes et formes de chaleurs échangées à
travers l’enveloppe extérieure du local et à l’intérieur même du local.
II-2-Calcul du bilan thermique en période hivernale :

Pour déterminer la puissance nécessaire pour le chauffage d'un local en période hivernale on doit calculer les
déperditions calorifiques qui sont la base de conception de tout système de chauffage. En période hivernale
le bilan thermique tient en compte les déperditions à travers l’enveloppe extérieure et des apports internes.
Pour établir ces calculs, on a opté pour la méthode allemande , qui est basée sur le calcul des déperditions
par transmission à travers les parois extérieures du bâtiment (le mur, le plafond, le plancher, la porte et la
fenêtre), et par infiltration (ventilation) à travers les joints des éléments ouvrants (fenêtres et portes).
Donc les déperditions totales peuvent être données par la relation Suivante :
Qtot = Qtr + Qv + Qs [w]
Avec:
 Qtr: Déperdition par transmission...(w)
 Qv: Déperdition par ventilation(w)
 Qs: Déperdition à travers le sol … (w)
II-2-1-Déperditions par transmission :
Lorsqu’une paroi sépare deux ambiances à différentes températures, il se produit un transfert de chaleur dans
le sens du gradient des températures. Dans notre projet on a rencontré trois types de déperditions par
transmission :
-Cas d’une paroi donnant sur l’extérieur (ti et te).
-Cas d’une paroi à l’intérieur séparant deux locaux à différentes températures (ti 1 et ti2).
-Cas d’une paroi en contact avec le sol
 Cas d’une paroi donnant sur l’extérieur :
Pour un local donné, il faut distinguer entre pertes calorifiques par transmission Q0 et besoin calorifique Qtr
correspondant à la même perte Q0 résulte de la somme des pertes par transmission globale de tous les
éléments de l’enveloppe à la plus faible température, mais il y’a d’autres facteurs qui influent sur le calcul
sous forme de majoration qui sont groupées dans un seul facteur Z.
Q0 est calculé selon la formule suivante :

Q0 = K. S. ΔT Q0= K. S. (ti - te)

27
 Bilan Thermique

 Q0: déperdition calorifique de l'élément de construction [W].

 S: surface de l'élément de construction [m2].

 K: coefficient global de transmission de la chaleur [W/ m2°C].

 te: température extérieure [°C].
 ti: température intérieure [°C].
Les besoins calorifiques par transmission Qtr sont déduits en multipliant les pertes calorifiques Q 0 par un
coefficient de majoration « Z ».
Ce coefficient de majoration Z est composé de trois coefficients de majoration partiels :
 ZU: majoration pour interruption d'exploitation du chauffage [%].
 ZA: majoration pour compensation des surfaces extérieures froides [%].
 ZH: majoration pour l'orientation, On a donc:
Qtr = Q0. Z = Q0. (1 + ZU +ZA + ZH) [W]
Les majorations:
Les valeurs des majorations sont données dans les tableaux du traité de Chauffage RIETSCHEL Tome II.
Coefficient « D »:
Pour les deux facteurs ZU et ZA, on les retrouve dans un seul facteur ZD qui est en fonction du coefficient
D.
D : la perméabilité moyenne de l’ensemble des éléments de l’enveloppe d’un local. Il est donné par la
formule :
D = Q0 / Stot (ti - te) [m2]
Stot : la surface totale du local (de chaque mûr).
Mode Coefficient D 0,1 ÷0,29 0,3÷0,69 0,7÷1,49 1,5
d’exploitation
I Exploitation réduite 7 7 7 7

II Interruption 8hà12h 20 15 15 15

III Interruption 12hà16h 30 25 20 15

ZD = ZU + ZA

Tableau (II-1) : Les valeurs du coefficient « ZD ».

28
 Bilan Thermique
 Coefficient « ZH »

Orientation S SO O NO N NE E SE
Majoration -5 -5 0 +5 +5 +5 0 -5

29
 Bilan Thermique

Tableau (II-2): les valeur du coefficient ZH

 Cas d’une paroi à l’intérieur séparant deux locaux à différentes Températures
Ces déperditions sont calculées à partir de la formule suivante:
Q0 = K. S. Δt [W]
 Parois touchant le sol :
Les déperditions calorifiques des surfaces des planchers ou des murs touchant le sol peuvent
être calculées à
partir de la relation suivante :
Q= Q1 + Q2 = S. m. (ti - t’ex) + S' (ti - tZ) λE/Z [kcal/h].
Dont:
λE /Z: coefficient d'isolement du sol (λE = 0,387 w /m°c)
tZ: la température de la terre au niveau de nappe phréatique ( tZ =10 0C ).
S: surface du sol (m2).
Z : profondeur de la nappe phréatique (m).
t'ex: température extérieure ( 0C ). t'ex = te - ∆t
∆t : le décalage entre la température du sol et la température extérieure de base (entre 0 0C et
- 5 0C), il
dépend de la zone climatique.
m : coefficient de transmission calorifique équivalent en fonction de S, l/b et Z

29
 Bilan Thermique

Fig (II-1): coefficient de transmission calorifique équivalent

S' : représente toutes les surfaces touchant le sol,
Donc :
S' = l. b + U. h
Avec :
l: longueur du sol (m).
b: largeur du sol (m).

U: périmètre de la surface du sol U = 2 (1 + b ) en «m».

h: profondeur de surface du sol au-dessous du niveau de la terre (m)
II-2-2 Déperditions par infiltration:

La différence de température et l’effet du vent entraînent une quantité de chaleur fournit à l'air
extérieur qui s'infiltre à l'intérieur du local, le débit d'air infiltré est fonction de l'étanchéité des
éléments ouvrants, et aussi de la fréquence de leur utilisation.
Il est donné par la relation:
Φv = Σ (a. L).R. H. (ti -te).ZE [W
Σ (a.l): perméabilité des fenêtres et portes exposées au vent.
a : perméabilité des portes et fenêtres,
L : longueur des joints (m).
R : caractéristique du local
La caractéristique est caractérisée par le rapport Se / SP
Se : Surfaces des portes et des fenêtres extérieures exposées au vent.
Sp : Surface des portes et fenêtres par laquelle l’air peut s’écouler du local.
H : caractéristique de l’immeuble (tableau « A17 » RIETSCHEL tome (ti-te) : différence
de température entre l’intérieur et l’extérieur.
ZE : majoration pour les fenêtres ; ZE =1 pour les fenêtres simples (façade), et ZE =1,2 pour
les fenêtres d’angle (coins).

30
 Bilan Thermique

Fenêtres en bois Fenêtre simple 3,0

et Fenêtre composée 2,5
matière Fenêtre double et simple 2,0
synthétique avec étanchéité

Fenêtres en acier Fenêtrer simple 1,5

et Fenêtre composée 1,5
fenêtres Fenêtre double et simple 2,0
métalliques avec étanchéité

Portes intérieures Non étanche (avec seuil) 4,0

Etanche (avec seuil) 1,5
Portes extérieures Comme les fenêtres

Tableau (II-3) : les valeurs de «a»

Région Type de Site Maison Maison

d'alignement individuelle
Région Site protégé Site découvert 0,24 0,34
normale Site particulièrement découvert 0,41 0,58
0,60 0,84
Région Site protégé Site découvert 0,41 0,58
de vent fort Site particulièrement 0,60 0,84
découvert 0,02 1,13

Tableau (II-4): les différentes valeurs du facteur «H»

31
 Bilan Thermique

Rapport de surface Portes intérieures Portes intérieures Caractéristique du

Fenêtres en bois ou Fenêtres en acier ou local
en en
Matière synthétique Matière métallique
Non Non
Etanche étancheEtanche étanche
0,9
Se / Sp < 1,5 <3 < 2,5 <6

Se / Sp 1,5 ÷3 3÷9 2,5 ÷6 6 ÷ 20 0,7

Tableau (II-5): les différentes valeurs du facteur «R».

32
 Bilan Thermique

II-3 /Calcul du bilan thermique en Période estivale:

Les gains thermique ou ce qu’on appelle aussi les apports gratuits correspondent aux amenés
de chaleur non maitrisées. Comme dans le calcul des déperditions, le bilan des apports
thermique se détermine en général pour le jour le plus défavorable ( 21 juillet et le calcul
s'effectue heure par heure).

Le calcul des charges thermiques d’été comprend une partie de chaleur sensible et une partie
latente. En autre, on considère les charges thermiques internes et les charges thermiques
externes. Il est indispensable d’effectuer ce calcul avec exactitude pour pouvoir déterminer de
l’installation la plus économique.

II-3-1 Apport externes :

Les principales sources de gains externes sont :

L’ensoleillement, a traversé le vitrage et les parois opaques aussi que les gains par
infiltration.
II-3-1-1 Apporte par vitrage :
Le verre est transparent, aussi il est traverse directement par une grande proportion de Rayons
solaires, qui constituent généralement une grande partie des apports totaux.

Qv = Qtr + Qens

Qtr : apports par transmission (W);

Qens : apports par ensoleillement (W).

II-3-1-1 a)- Apports par transmission

L’expression qui donne ces apports est :

Qtr = K. S. (ti- te) (W)

Avec :

33
 Bilan Thermique

K : coefficient global de transfert de chaleur à travers les vitres (W/m2. ° C).

S : surface du vitrage (m2).
Ti : température intérieure du local (° C)
Te : température extérieure pour l’heure de calcul considérée (° C), cette température est
calculée par la relation :

te = tb -E. Δh
tb : température extérieure de base (° C).
E : écart diurne qui représente la différence entre la température maximale et la température
minimale (° C).
Δh : coefficient de correction qui dépend de l’heure de calcul. Donne par :
Δh=0.5. (1- cos ((Ƞ +9).15))
Ƞ: L’heur de calcul (h).

34
 Bilan Thermique

II-3-1-1 b)- Apport par ensoleillement :

Pour le calcul pratique, en utilise la méthode simplifiée, en négligeant tous les flux secondaires en
considérant que le flux solaire se propage d’une façon uniforme a l’intérieure du local.

La relation qui nous permet de calculer les apports par ensoleillement a travers une paroi vitrée est la suivant

Qens = (IG* Sen + Id*Somb)*F*C*K1

Sen: surface ensoleillée du vitrage (m2).

Sen= (L-L0)*(H-H0)
H : hauteur de la vitre en (m).
L: largueur de la vitre en (m).
L0 : largueur de la partie ombre de la vitre en (m).

H0 : hauteur de la partir ombre de la vitre en (m).

L0 = R*tg(b)

H0 = R.Tg(h) /cos (b)

R : retrait de la fenêtre (m).

Somb: surface ombrée de la fenêtre (m2).

Somb = ST - Sens
b : l’angle d’incidence.
h : hauteur du soleil calculée à partir de :
sin(h)=sinϕ sinδ +cosδ cosϕ cosω

ϕ :Latitude du lieu considère (degré).

ω : L’angle horaire (degré).
δ : La déclinaison solaire (degré).

35
 Bilan Thermique

b = a-am

a : l’azimut solaire donne par :

sin a = cos δ sin ω / cos h

Pour la correction de (a) on utilise un algorithme suivant :

Si sin(h) ˂ sinδ/ sinϕ

Si a ˂ 0

Sinon a=-a-180
Fin si
Sinon a=a a=-a+180

Fin si

Am : l’azimut du vitrage (angle forme par la normal au plan de la vitre et la direction sud). La valeur de a m
donne en fonction de l’orientation.
F : coefficient de correction qui dépend du type de la menuiserie. F = [0.8-0.9] menuiserie en bois, F = 1
menuiserie métallique.
C : coefficient de correction pour tenir compte la diminution du flux solaire par le dispositif de protection
solaire. (C=1).

II-3-1-2 Apports à travers les parois opaques :

Ces apports peuvent être importants surtout dans le cas ou de le coefficient de transfert thermique global est
grand. Sont calcules partir de la relation suivant :

Qopp = K.S. [(teqm-ti) + m (teq-teqm)] (W)

Avec :
k: coefficient global de transfère de chaleur (W\m2°C

36
 Bilan Thermique

S:surface de la paroi (m2).

m: coefficient d’amortissement.
teq: température extérieure équivalant (°C), calculée par :
teq = te + (A. Ig\he)
teqm: température extérieure équivalant moyenne (°C), calculée par :
teqm = tem + (A. Im\ he)
tem: température extérieure moyenne (°C), elle est donne par relation :
tem = tB – 0.52.E
Im : intensité globale du rayonnement solaire en moyenne journalière. (W\m2.h)
Im =∑i=1 Ig/24
Ig: intensité solaire globale pour l’heur considérée en tenant compte du retard (W\m 2).

A: coefficient qui compte des tiennent conditions météorologique

 Le retard (ε) et le coefficient d’amortissement(m) :
ε = 2.7D - 0.4 m = hi/ K. υ
D : indice d’inertie thermique de la paroi considérée sans dimension qui est égale a :
D = 0.51. Σ Ri. (λi. Cpi ρi) 1 /2
Ri: résistance de la couche i de la paroi considérée [kg/m3].
λi : conductivité thermique de la couche i de la paroi considérée [W/m °c]
Cpi: chaleur massique de la couche i de la paroi considérée [j/kg °c].
ρi: la masse volumique de la couche iéme [kg/m3].
υ : rapport entre les amplitudes de la variation des températures superficielles du coté extérieur et du coté
intérieur, il est calculé par la formule suivante :
υ = 2D (0.83 + 3 Σ Ri/D)
si la paroi considérée comporte une lame d'aire,la valeure de( υ) doit etre corriger par un coeficient de
correction <β1> on aura donc:
D
β1=1+0.5 Ra* Ri : résistance de la paroi sans lame d'air.
∑ Ri
*dans les cas des murs à couches multiples la valeur de ( υ) doit etre multiplier par < β2>

β2=0.85+0.15√ ( λi¿. Cp i. ρ i)mac/ √ (λi ¿. Cpi . ρi)isolant ¿ ¿

35
 Bilan Thermique

II-3-1-3 Apports par infiltration :

Dans les problèmes de conditionnement d’air, l’apport de chaleur du a l’entrée non contrôlée de l’air
extérieur chaud et humide, constitue généralement une part important du bilan calorifique. Il est
extrêmement difficile de déterminer ces apports d’une façon exacte.
Les apports calorifiques par infiltration sont négligeables dans le cas des locaux mis en suppression.

II-3-1-3 a)-Apport sensible par infiltration :

Qinf = ρa. C p. V .r . (te - ti)

Avec :
V : volume du local (m3).

ρa : masse volumique de l’air (kg\m3).

C pa : chaleur spécifique de l’air (kj\kg°c).
r : coefficient d’infiltration dépendant du volume (l\s).

II-3-1-3 b/Apport latent par infiltration :

Qinf = W *Lv
Lv : chaleur latent de vaporisation (on peut admettre une valeur moyenne de 600(Kcal/Kg). W : quantité
d’eau dégage a l’intérieure (due à l’infiltration).
W=ρ*V*r*(Xe-Xi)
Xe : humidité absolue de l’air extérieur (à la température et l’humidité relative de base) en g/Kg d’air sec.
Xi : humidité absolue de l’air intérieure en g/Kg d’air sec.

V (m3) 100> 100 - 500 500 - 2000 2000 - 5000 5000<

r 0,75 0,60 0,40 0,20 0,10

Tableau (II-6): coefficient d’infiltration dépendant du volume

II-3-1-3/ Apport à travers les parois intérieures :

Qpint = K*S*(tn-ti)

tn: température d’un local (NC) en (°C). tn = tem + [0jusqua 4] en (°C)

36
 Bilan Thermique

II-3-2 Apport internes :

II-3-2-1 Apport dus aux occupons :

Les apports dégagées par les occupons sont la somme de :

-chaleur sensibles.
-chaleur latente.
La chaleur dégagée par un individu normale abonne sante est :
Qocc = N. (Qs + Ql)
Avec :
N : nombre d’occupants
Qs : apport sensible individuel (W).
Ql : apport latent individuel (W).

Tableau(II-7) . Chaleur sensible et latente du corps humain

37
 Bilan Thermique

II-3-2-2 Apport par l’éclairage :

Les appareils d’éclairage constituent une source de chaleur sensible, l’expression qui donne ces apports est :

Qecl = ξ.N
ξ: coefficient de simultanéité (ventiler ξ=0.25, non ventiler ξ=1).
N : puissance dépendant du type d’éclairage (fluorescent ou incandescent) (W \ m2).

II-3-2-3 Apport par les machines électriques :

Les différents Lascaux composants notre projet sont équipes d’appareils qui sont source de dégagements de
chaleur, les équipements qu’on retrouve dans les hôpitaux dégagent généralement de la chaleur sous forme
sensible.

La relation qui donne ces apports est :

Qmach = Ψ.P
Ψ : coefficient de simultanéité (Ψ =0.3÷0.95). P : puissance de l’appareil(W).

Tableau (II-8):les puissances des machines

38
 Bilan Thermique

II-4 Application au projet :

II-4 -1 / période hivernal

 En prend comme exemple le local – chambre de malade 03de 2éme étage.

II-4 -1 a/-déperditions par transmissions:

Disg orie Larg Haut N St Sou Scalc K Δt Q

(m) (m) (m2) v (m2) (W/ m2. °c) (°c) (W)
(m2)
Port O 1.00 2.2 1 2.2 2.2 5.81 18 230.076
ext
FE1 O 0.45 2.2 1 0.99 0.99 5.81 18 103.534

FE2 O 0.8 0.6 1 0.48 0.48 5.23 18 45.187

ME O 3.15 3.2 1 10.08 3.67 6.41 1.0128 18 116.857

ME N 6.1 3.2 1 19.52 / 19.52 1.0128 18 355.927

MI E 4.35 3.2 1 13.92 13.92 1.151 0 0

Port S 1.2 2.2 1 2.64 2.64 0 0

int

MI S 6.1 3.2 1 19.52 2.64 16.88 1.151 0 0

PLF 20.93 0.545 18 205.323

PLC 20.93 1.080 0 0

=∑1056.904

Tableau (II-9): exemple d'application déperdition thermique

39
 Bilan Thermique

Majoration:

Q0(W) ZH ZD Z Qtr(W)

1056.904 0.05 0.07 1.12 1183.732

Tableau (II-
10):donnant la déperdition par transmission avec majoration
II-4 -1 b/-déperdition par ventilation:

Fenetre01

a L R H Δt(°c) Ze Qvf

2 5.3 0.9 0.24 18 1 41.21

Tableau (II-10): donnant la déperdition par ventilation de la fenêtre 1

Fenetre02

a L R H Δt(°c) Ze Qvf

3 2.8 0.9 0.24 18 1.2 39.19

Tableau (II-11): donnant la déperdition par ventilation de la fenêtre 2

porte

a L R H Δt(°c) Ze Qvp

2 6.4 0.9 0.24 18 1.2 59.71

Tableau (II-12): donnant la déperdition par ventilation de la porte

 Qvent = Qv fen + Qv prt = 140.11 W

 Qtot = Qvent + Qtr =1323.842W

40
Bilan Thermique

41
 Bilan Thermique
II-4 -2 (periode estivale):

 Calcul ε et m :

 Mur exterieur
D = 0.51. Σ Ri. (λi. Cpi ρi) 1 /2 = 3.51
ε = 2.7D - 0.4 = 9 h
υ = 2D (0.83 + 3 Σ Ri/D) = 17.19
ϑc=24.31
m = hi/ K. υ m=0.312
 Toiture:
D = 0.51. Σ Ri. (λi. Cpi ρi) 1 /2 = 4.49
ε = 2.7D - 0.4 = 12 h
υ = 2D (0.83 + 3 Σ Ri/D) = 44.09
ϑc=70.17
m = hi/ K. υ m = 0.210
L’heure de calcul : 15 h.
N = 202 jours.
Orientation o .
Menuiserie en métallique F =1
Epaisseur de la vitre e = 3 mm k=1
Vitrage : dispositifs de protection de solaire jalouse interieure couleur claire C = 0.56
Hauteur et longueur de la vitre (H = 2.00 m L = 1.60 m).
Volume de local V = m3.
Nombre d’occupants N=2
D’âpre les calculs on a trouvés les résultats suivant :
II-4 -2-a/- Apports externes :
Qvit = 524.73 (W).
Q op = 332.08 (W).
Q inf = 203.48 (W).
II-4 -2-b/- Apports internes:
Q ecl= 362.3 (W).
Q mach =564.25(W).
Qocc = 232 (W). apport totale: Qtot = 2218.84 (W).

41
 Bilan Thermique

II-5 -1 / BILAN THERMIQUE EN PERIODE HIVERNAL:

Qsol(w) Qtr(w) Qv(w) Qtot(w)

SOUS-SOL 02
salle de traitement n1 1190.859 1422.607 / 2613.466
salle de traitement n2 1190.859 1422.607 / 2613.466
sale de dosimérie 272.75 240.84 39.65 553.24
atelier 288.42 176.378 47.58 512.378
hall radaothérapie 726.0728 -76.027 / 650.045
attente h+fecirculation 1114.629 646.49 77.4 1838.19
archive 440.47 274.262 39.65 754.382
simulateur scanner 1269.42 175.552 / 1444.972
simulateur 1015.94 212.92 / 1228.86
Qsol(w) Qtr(w) Qv(w) Qtot(w)

SOUS-SOL 01
/ 332.791 79.315 412.106
sale de reveil
salle d’application cur / 585.16 / 585.16
morgue 636.61 292.975 39.65 969.235
vestiaires personnel / 249.267 39.65 288.917
bloc operation / 693.05 / 693.05
stoke consommable 316.224 265.937 39.65 621.811
sas aseptique / -184.75 / -184.75
lavage 1 / 233.546 47.58 281.126
lavage 2 / -83.168 / -83.168
conditionnement / -61.824 / -61.824
stokage / -44.16 / -44.16
degagement+circulation 547.17 34.812 173.56 755.542
Qtr(w) Qv(w) Qtot(w)

RDC
unité de soins 565.66 77.76 643.42
salle de consultation01 565.66 77.76 643.42
salle de consultation 02 606.27 139.96 746.23

42
 Bilan Thermique
salle de consultation 03 565.66 77.76 643.42
salle de consultation 04 599.53 77.76 677.29
salle de prep et dechoc 438.29 77.76 516.05
radiographie 519.58 86.4 605.98
salle de mammographie 323.03 43.2 366.23
scanner 565.66 77.76 643.42
attente 1 + circulation 111.588 00.0 111.588
attente 2+ circulation 111.588 00.0 111.588
secrétariat 00.0 00.0 00.0
comptabilité + caisse 00.0 00.0 00.0
hall d’entrée+accueil 11923.18 920.8 12843.98
Qtr(w) Qv(w) Qtot(w)

1ERE ETAGE
Chambre 01 590.3 78.73 669.03

chambre 02 981.215 101.088 1090.3

Chambre 03 1410.86 299.37 1710.23

chambre 05 1083.69 81.648 1165.338

chambre 06 777.42 90.72 868.14
chambre curie thérapie 1044.8 178.84 1223.64
hôpital jour
laboratoire d’analyse 283.6 38.88 322.48
stocke 00.0 00.0 00.0
pharmacie 00.0 00.0 00.0
salle de préparation 00.0 00.0 00.0
salle de soins 00.0 00.0 00.0
circulation hôpital jour
circulation hall 1er étage 10316.1 961.63 11277.73
Qtr(w) Qv(w) Qtot(w)

2EME ETAGE
chambre 01 882.124 86.28 968.404
chambre02 1115.71 109.26 1224.97
chamber 03 1083.75 140.119 1323.842
chamber 04 844.176 125.971 970.147

43
 Bilan Thermique
chambre 05 844.176 125.971 970.147
chambre 06 1854.462 170.771 2025.233
chambre 07 1028.732 109.73 1138.462
chambre 08 829.423 148.5 977.923
chambre 09 1035.2 100.871 1136.071
bureau médecin 1 791.675 61.68 853.355
bureau médecin 2 723.978 61.68 785.658
chambre médecin de 781.462 79.315 860.777
garde
secrétariat 2306.471 185.04 2491.511
bureau direction 2306.471 185.04 2491.511
salle de réunion 645.68 61.68 707.36
bureau médicale 5515.168 217.728 5732.896
circulation hôpital 111.588 / 111.588
oncologique e chirurgie t
salle de soins 115.022 / 115.022
stock médicaments 723.978 61.68 785.658
infirmerie 209.129 / 209.129
circulation hall 2éme 1164.054 / 1164.054
etage +attente h+attente f

Tableau (II-13): donnant les déperditions thermiques des différents locaux en période hivernal

44
 Bilan Thermique

II-5 -2 / BILAN THERMIQUE EN PERIODE ESTIVAL:

Qext Qint

Qsol Qvit(W) Qinf( Qopp( Qecl(W) Qocp(W) Qmch(W) Qtot (W)

(W) W) W)
SOUS-SOL 02
salle de traitement n1 1041.8 0 0 74.88 1079.1 815 4560 7570.85

salle de traitement n2 1041.8 0 0 74.88 1079.1 815 4560 7570.85

sale de dosimérie 131.67 108.269 120.6 127.97 191.83 326 760 1766.38

atelier 147.46 108.269 370.3 62.67 214.83 163 380 1446.58

hall radaothérapie 565.82 0 0 0 824.33 652 1520 2194.15

attente h+fecirculation 1090.6 673.382 0 0 1589 2784 926.25 7063.31

archive 130.87 108.269 312.6 131.26 190.66 163 380 1416.75

simulateur scanner 753.35 0 0 0 696 1116 2185 4750.35

simulateur 766.7 0 0 0 708.33 1116 2185 4776.03

Qvit(W) Qinf(W) Qopp(W) Qecl(W) Qocp(W) Qmch(W) Qtot (W)

SOUS-SOL 01
216.52 234.89 184.32 522.83 652 593.75 2404.31
sale de reveil 3

salle d’application cur 0 0 0 537.33 2790 950 4277.33

morgue 108.26 147.23 140.61 262.16 130 380 1168.26

vestiaires personnel 108.26 122.70 111.12 218.5 0 560.58

45
 Bilan Thermique

bloc operation 0 0 0 596.33 2790 950 4296.33

3
stoke consommable 108.26 163.33 149.04 290.83 0 711.46
3

sas aseptique 0 124.02 nc 220.83 nc 344.85

3
lavage 1 108.26 176.24 70.17 313.83 163 nc 831.5
3

lavage 2 0 58.5 nc 104.16 163 nc 325.66

6
conditionnement 0 94.34 nc 168 0 nc 262.34

stokage 0 67.39 120 163 nc 350.39

degagement+circulatio 166.48 542.13 89.53 1206.6 1630 nc 3634.74

Qvit(W) Qinf(W) Qopp(W) Qecl(W) Qocp(W) Qmch(W) Qtot (W)

RDC
unite de soins 799 110 90 230.83 837 760 2826.83
salle de consultation01 799 110 90 231. 67 489 380 2099.67
salle de consultation 02 753 109 90 230 489 380 2051
salle de consultation 03
799 110 89 230. 67 489 380 2097.67
salle de consultation 04 799 110 90 231.83 489 380 2262.83
salle de prep et dechoc 301 126 157 271 652 380 1887
radiographie 301 152 157 327.16 652 1425 3014.16
salle de
mammographie 182 85 79.1 183.33 652 950 2131.43
scanner 0 202 277 544.33 652 1425 3100.33
attente 1 + circulation 0 0 0 992 2608 380 3980
attente 2+ circulation 0 0 0 878.5 2608 380 3866.5
sècretariat 0 0 0 124.33 163 380 667.33
comptabilitè + caisse
0 0 0 129.33 163 760 1052.33

46
 Bilan Thermique
hall d’entrée+acceuil 11225 520 986 3890.1 2320 1401.25 20342.4

1ERE ETAGE Qvit(W) Qinf(W) Qopp(W) Qecl(W) Qocp(W) Qmch(W) Qtot (W)

chamber 01 489 199 184 235.67 232 1401.25 2740.92

chamber 02 177 118 174 368.83 232 546.25 1616.08
chamber 03 750 261 184 388.16 232 546.25 2361.42
chamber 05 903 389 1903 415.5 232 546.25 4388.75
chamber 06 976 255 185 388.5 232 546.25 2582.75
chamber curie
therapie 1166 131 193 297.16 232 546.25 2565.42
hospital jour 1889 438 255 671.33 978 546.25 4777.58
laboratoire d’analyes 182 80 106 229.16 652 1900 3149.16
stoke 0 0 00 119.83 163 380 662.83
pharmacie 0 0 0 120.5 163 380 663
salle de preparation 0 0 0 126.67 546 475 1147.67
salle de soins 0 0 0 121.67 837 380 1338.67
circulation hopital jour 0 0 0 1217.5 0 760 1979.5
circulation hall 1er etage 11344 531 511 1478.3 1160 380 3018.33
3
Qvit(W) Qinf(W) Qopp(W) Qecl(W) Qocp(W) Qmch(W) Qtot (W)

2EME ETAGE
chamber 01 921.336 210.22 436.62 374.3 232 546.25 2720.7
chamber02 1622.99 210.69 437.05 375.1 232 546.25 3428.0

chamber 03 524.73 203.48 332.08 362.3 232 546.25 2200.8

chamber 04 256.959 161.36 266.754 287.3 232 546.25 1750.62

chamber 05 256.959 156.96 261.9 279.5 232 546.25 1733.57
chamber 06 1856.303 249.25 349.879 443.8 232 546.25 3677.48
chamber 07 414.26 211.53 349.19 376.6 232 546.25 2129.82
chamber 08 704.44 129.63 216.444 230.8 232 546.25 2059.5

chamber 09 1755.073 208.82 316.612 371.8 232 546.25 3430.5

47
 Bilan Thermique

Bureau medecin 1 1445.138 126.26 211.168 224.83 163 451.25 2799.97

Bureau medecin 2 1455.138 102.77 189.288 183 163 451.25 2544.4

Chamber medecin de 1435.58 126.26 231.75 224.83 116 451.25 2585.6

garde
Secritarait 1207.94 102.30 273.7 182.16 163 380 2309.0

Bureau direction 3260.004 308.65 621.34 687 326 760 5962.9

Salle de réunion 3260.004 308.65 621.34 687 3260 1900 10036.

Bureau medical 1435.58 88.452 161.18 157.5 163 380 2385.7

Circulation hopital 3398.83 0 797.295 1288.8 0 0 5448.92

oncologique e chirurgie
t
Salle de soins 0 0 116.50 188.33 837 760 1901.83
Stock medicaments 0 0 118.87 192.16 163 380 854.03
infirmerie 0 0 217.65 351.83 326 380 1275.48
Circulation hall 2éme 0 0 1223.4 1977.6 2320 926.25 6447.25
etage +attente
h+attente f

Tableau (II-14): donnant les apports thermiques des différents locaux en période estivale

48
Bilan Thermique

49
