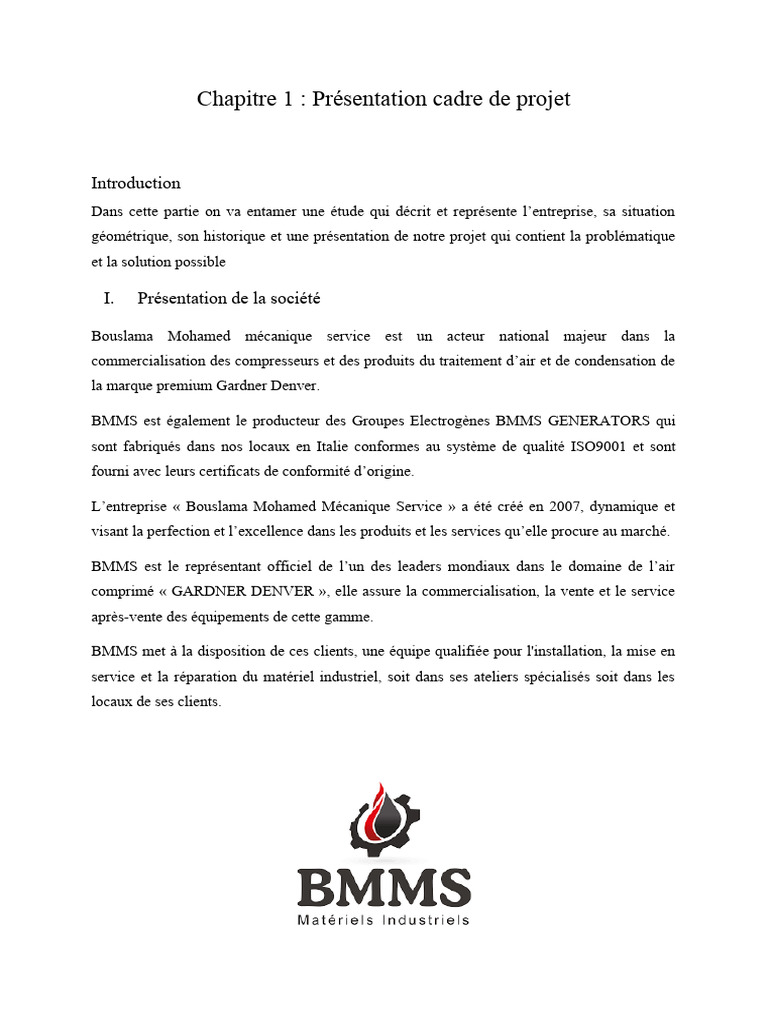

Chapitre 1 : Présentation cadre de projet

Introduction
Dans cette partie on va entamer une étude qui décrit et représente l’entreprise, sa situation
géométrique, son historique et une présentation de notre projet qui contient la problématique
et la solution possible

I. Présentation de la société

Bouslama Mohamed mécanique service est un acteur national majeur dans la

commercialisation des compresseurs et des produits du traitement d’air et de condensation de
la marque premium Gardner Denver.

BMMS est également le producteur des Groupes Electrogènes BMMS GENERATORS qui
sont fabriqués dans nos locaux en Italie conformes au système de qualité ISO9001 et sont
fourni avec leurs certificats de conformité d’origine.

L’entreprise « Bouslama Mohamed Mécanique Service » a été créé en 2007, dynamique et

visant la perfection et l’excellence dans les produits et les services qu’elle procure au marché.

BMMS est le représentant officiel de l’un des leaders mondiaux dans le domaine de l’air
comprimé « GARDNER DENVER », elle assure la commercialisation, la vente et le service
après-vente des équipements de cette gamme.

BMMS met à la disposition de ces clients, une équipe qualifiée pour l'installation, la mise en
service et la réparation du matériel industriel, soit dans ses ateliers spécialisés soit dans les
locaux de ses clients.
 1. Organigramme
L’organigramme de la société BMMS il devis a 3 et contrôlé par le responsable qualité et
guide par le directeur général.

2. Les différents secteurs de BMMS :

a) Vente :
i. Compresseurs :
En matière de machines industrielles modernes, le compresseur à vis est l'une des
technologies les plus utilisées. Réputés pour leur fiabilité et leur polyvalence, les
compresseurs à vis sont le cheval de bataille de nombreux processus et applications
industriels.

ii. Sécheurs :
Un sécheur d'air comprimé est un équipement technique qui est utilisé pour réduire le
taux d'humidité absolue de l'air comprimé en réduisant la teneur en vapeur d’eau1.
Ceci permet d'éviter les problèmes liés à l'eau condensée ou à la corrosion dans un
réseau d'air comprimé. Les sécheurs d'air ambiant sont généralement appelés
déshumidificateurs.
 iii. Filtres et séparateurs :
Les séparateurs d’eau et les filtres sont essentiels à la santé et à la performance d’un
réseau d’air comprimé. La fonction première de tout filtre est d’améliorer la qualité de
l’air, bien que les exigences modernes signifient que cette performance ne doit pas être
au détriment de l’énergie. L’utilisation d’air comprimé de
haute qualité pour alimenter les générateurs d’azote
garantit un service long et sans problème et garantit des
performances optimales.

iv. Purgeur de condensat :

Le BEKOMAT élimine les condensats sans perte d’air comprimé, réduisant ainsi les coûts
énergétiques et les émissions de CO2. Cela est rendu possible par le capteur capacitif intégré,
l’électronique intelligente pour l’évacuation des condensats à volume contrôlé et une
électrovanne éprouvée à commande pilote avec un diaphragme de décharge spécial.
 v. Lubrifiant :
La fiabilité et l’efficacité à long terme de votre système d’air comprimé dépendent de
l’utilisation exhaustive et le bon choix du lubrifiant

vi. Les accessoires :

Les systèmes de compression sont généralement composés de plusieurs compresseurs
fournissant de l’air à un collecteur commun. La capacité combinée de ces machines est
généralement supérieure à la demande maximale du site.
 b) Réparation :
 La société BMMS insiste à utilise seulement les pièces d’origine pour
maintenir l’équipement a son efficacité maximale.
 Engagement total en faveur de la qualité et sans souci de la propriété
 Système de garantie étendue simple et gratuit
 Toutes les technologies sans huile GD couvertes

II. Etude de l’existant

Pour le but de garantir une bonne performance des machines des installations de compresseurs
d’air comprimée, un système de contrôle du rendement et de la consommation doit être
installée et contrôler régulièrement. Ainsi, cela va permettre d’augmenter le revenu de
l’entreprise.
Pour réduire le cout d’air comprimer la société à réaliser comme une solution une valise pour
contrôler le débit qui contient trois capteurs (Capteur de débit, capteur d‘intensité, capteur de
courant) c’est capteur sont des capteurs à sortie courant 4-20mA
1. Problématique :
 2. Solution proposée :

Pour améliorer ce système il faut le rendre connecter via wifi pour un contrôle facile à
distance

III. Conclusion :
Dans ce chapitre nous avons bien fixé nos pieds au sol et présenté la société accueillante
d’une manier générale et nous avons présenté une étude de l’existant pour pouvoir dégager les
problèmes rencontrés et proposée une solution.
 Chapitre 2 : Etat de l’art

I. Introduction :
Dans ce chapitre, on va Présenter l’unité de traitement d’air en donnant leurs composants et
on va définir l’iot.

II. Unité de traitement d'air

Une unité de traitement d'air est utilisée pour traiter et faire circuler l'air dans le cadre d'un
système de chauffage, de ventilation et de climatisation. La fonction de base de l'unité de
traitement d'air est de prélever de l'air extérieur, de le traiter et de le fournir à un bâtiment.
Tout l'air vicié est évacué, ce qui crée une qualité d'air intérieur acceptable. En fonction de la
température requise de l'air traité, l'air frais est soit chauffé par une unité de récupération ou
un serpentin de chauffage, soit refroidi par un serpentin de refroidissement.

Les unités de traitement d'air sont reliées aux conduits qui distribuent l'air traité dans le
bâtiment et le refoulent vers l'unité de traitement. Un échangeur thermique est normalement
monté sur la génératrice pour des économies d'énergie et une augmentation de la capacité.
Une unité de traitement d'air conçue pour une utilisation en extérieur, généralement sur les
toits, est aussi appelée unité de toit.
L'unité de traitement d'air est une grande boîte en métal contenant des ventilateurs séparés
pour l'alimentation et l'échappement, des bobines de chauffage, de refroidissement, un
système d'échange thermique, des supports de filtre à air, des réducteurs sonores, une chambre
de mélange et des amortisseurs.

Rôle des divers éléments :

Volet d’air neuf : Ce volet motorisé règle en fonction de la régulation le débit d’air neuf, il
aussi une fonction antigel.

Volet de reprise : Il régule l'admission de l'air repris dans le local à traiter, fonctionne en
parallèle avec le volet d'air neuf.

Boîte de mélange : Permet le mélange de l’air neuf et de l’air de repris. Les volets d’air de
reprise et d’air neuf sont synchronisés à partir d’un jeu de tringlerie ou de moteurs
indépendants.

Pressostat filtres : Détection défaut filtres encrassés, alarme seule.

Pressostat variation ventilation : Détecteur de type transducteur qui permet de modifier la

vitesse de rotation du moteur en fonction de l'encrassement des filtres.

Filtration : La filtration protège la CTA contre la poussière et les diverses particules nuisibles.
Il peut y avoir plusieurs niveaux de filtration de moyenne à haute efficacité.

Batterie chaude : Serpentin en cuivre ou l'eau chaude circule munie d'ailettes en aluminium
afin de favoriser l'échange avec l'air, l'eau et l'air circulent à contre-courant.

Batterie froide : La batterie froide peut être à détente directe (fluide frigorifique) ou à eau
glacée (configuration identique à la batterie eau chaude).

Humidificateur : L’humidification s’effectue par ruissellement d’eau sur un matelas de fils

d’acier galvanisé ou par injection de vapeur (non représenté).

Pare gouttelettes : Évite l'entrainement de goutte d'eau.

Volet incendie : Limite la propagation des fumés par compartimentage.

DAD : Détecteur Autonome Déclencheur, protection incendie, commande le volet incendie.

Détecteur de fumée : Détection de fumée qui permet au DAD d'agir sur le volet incendie
Bloc ventilateur : Le ventilateur peut être à action ou à réaction, entrainement par courroies,
direct ou à commutation électronique(EC).

III. Les compresseurs :

Un compresseur mécanique est un organe mécanique destiné à augmenter la pression d'un
gaz, et donc son énergie.

Il existe en gros deux types fondamentaux de compresseurs :

 Les compresseurs volumétriques

 Les compresseurs dynamiques.
a. Compresseurs volumétriques.

Dans le type volumétrique, une quantité donnée d'air est aspirée dans une chambre de
compression puis le volume que l'air occupe est diminué, ce qui entraîne une augmentation
correspondante de sa pression avant qu'il soit refoulé. Les compresseurs d'air rotatifs à vis, les
compresseurs à palettes et les compresseurs à pistons sont les trois types les plus répandus de
compresseurs volumétriques utilisés dans les petites et moyennes industries.

b. Compresseurs dynamiques.

Les compresseurs d'air dynamiques, qui comprennent des machines centrifuges et des
machines axiales, sont courants dans les très grosses installations de fabrication. Ces
compresseurs sortent du cadre du présent document.
  Compresseurs rotatifs à vis

Depuis les années 1980, les compresseurs rotatifs à vis connaissent une certaine popularité et
ont conquis une part intéressante du marché (par rapport aux compresseurs à pistons). Ils sont
les plus répandus pour des puissances comprises entre 5 et 900 HP. Le type le plus courant de
compresseur rotatif est le compresseur à vis à deux rotors hélicoïdaux. Deux rotors accouplés
sont engrainés ensemble, emprisonnant l'air et réduisant son volume le long des rotors. Selon
les exigences de pureté de l'air, les compresseurs rotatifs à vis sont du type lubrifié ou sec.

Coupe d'un compresseur rotatif à vis type

L'avantage majeur des compresseurs à vis par rapport aux compresseurs à pistons de petite
puissance refroidis par air est qu'ils peuvent tourner sans interruption à pleine charge, alors
que les compresseurs à piston doivent être employés avec un facteur d'utilisation maximal de
60 %. Les compresseurs rotatifs à vis sont en outre bien plus silencieux et produisent de l'air
plus froid qu'il est plus facile de sécher.

 Compresseurs à pistons :

Les compresseurs de ce type comportent un piston entraîné par un vilebrequin et un moteur

électrique. Les compresseurs à piston à usage général sont disponibles sur le marché dans des
puissances comprises entre moins de 1 HP et 30 HP environ. Ils sont souvent employés pour
fournir de l'air à des dispositifs de régulation et d'automatisation dans les bâtiments.
  Compresseurs à palettes :

Un compresseur rotatif à palettes met en jeu un rotor à rainures excentré, situé dans un
cylindre. Les rainures longitudinales du rotor sont équipées chacune d'une palette. Lorsque le
rotor tourne, ces palettes sont plaquées vers l'extérieur par la force centrifuge et elles
coulissent à l'intérieur des rainures en raison de l'excentricité du rotor par rapport au stator.
Les palettes balayent le cylindre, aspirant l'air d'un côté et le rejetant de l'autre. Les
compresseurs à palettes servent généralement dans des applications de petite puissance
lorsqu'existent des problèmes d'encombrement; ils ne sont toutefois pas aussi efficaces que les
compresseurs rotatifs à vis.

 Moteurs de compresseurs :

Les moteurs électriques constituent le moyen le plus courant d'entraînement des

compresseurs. En tant que moteurs d'entraînement, ils doivent délivrer une puissance
suffisante pour démarrer le compresseur, l'accélérer jusqu'à sa pleine vitesse, et assurer son
fonctionnement dans les diverses conditions prévues. La plupart des compresseurs d'air
utilisent des moteurs électriques triphasés à induction classiques.

IV. IOT :
L’Internet of Things (IoT) décrit le réseau de terminaux physiques, les « objets », qui
intègrent des capteurs, des softwares et d’autres technologies en vue de se connecter à
d’autres terminaux et systèmes sur Internet et d’échanger des données avec eux. Ces
terminaux peuvent aussi bien être de simples appareils domestiques que des outils industriels
d’une grande complexité.

Internet des objets désigne le processus de connexion d'objets physiques à Internet, des objets
du quotidien tels que les ampoules, aux dispositifs médicaux, appareils portables, appareils
intelligents ou encore feux de circulation routière dans les villes intelligentes.

Avec plus de 7 milliards de terminaux IoT connectés aujourd’hui, les experts s’attendent à ce
que ce nombre passe à 10 milliards d’ici 2020 et 22 milliards d’ici 2025.

 Fonctionnement :
L'Internet des objets fait référence aux appareils physiques qui reçoivent et transfert des
données sur des réseaux sans fil, avec une intervention humaine limitée. Cette technologie
repose sur l'intégration d'un système informatique à toutes sortes d'objets.

Par exemple : un thermostat connecté (l'adjectif « connecté » renvoie souvent à l'Internet des
objets) reçoit des données de géolocalisation issues de votre voiture connectée lorsque vous
rentrez du travail et règle la température intérieure de votre logement avant votre arrivée.
Aucune intervention de votre part n'est nécessaire, et le résultat s'avère meilleur que si vous
aviez réglé manuellement le thermostat.

Quelles sont les technologies qui ont rendu l’IoT possible ?

Bien que l’idée de l’Internet of Things soit loin d’être nouvelle, c’est un ensemble de progrès
récents de différentes technologies qui a permis de le concrétiser.

Accès à une technologie de capteurs à coût réduit et faible consommation.

Des capteurs fiables et abordables rendent possible la technologie IoT pour un plus grand
nombre d’industriels.
Connectivité.
La prolifération des protocoles réseau pour Internet a facilité la connexion des capteurs au
cloud et à d’autres « objets » pour un gain d’efficacité des transferts de données.
Plates-formes cloud.
La disponibilité accrue des plates-formes cloud permet aux entreprises et aux
consommateurs d’accéder à l’infrastructure dont ils ont besoin pour évoluer, sans pour
autant avoir à s’occuper de sa gestion.
Machine learning et analyses.
Grâce aux progrès effectués dans les domaines du machine learning et des analyses, et
avec l’accès à de vastes quantités de données diversifiées stockées dans le cloud, les
entreprises obtiennent des informations plus rapidement et plus facilement. L’émergence
de ces technologies associées continue à repousser les limites de l’IoT, et les données
produites par l’IoT viennent à leur tour renforcer ces technologies.
Intelligence artificielle (IA) conversationnelle
Les progrès effectués en matière de réseaux neuronaux ont permis aux terminaux IoT de
gérer le traitement du langage naturel (avec notamment les assistants digitaux personnels
tels qu’Alexa, Cortana et Siri), et les ont rendu attrayants, abordables et viables pour une
utilisation domestique.
  Avec la généralisation de l’IoT sur le marché, les entreprises capitalisent sur
l’immense valeur métier qu’il peut générer. Les avantages comprennent :

Extraire les informations issues des données de l’IoT pour mieux gérer l’entreprise

Augmenter la productivité et l’efficacité des opérations commerciales

Créer de nouveaux business models et de nouveaux flux de revenus

Connecter facilement et en toute transparence le monde de l’entreprise physique au

monde digital pour accélérer les délais de rentabilité

V. Conclusion :
Dans ce chapitre, nous avons vu les composants de compresseur et l’unité de
traitement d’air et nous avons également appris à connaitre l’iot et leur fonction et
l’utilité dans diffèrent domaine.
Chapitre 3 :
Introduction
1. Présentation générale de la solution :

Ce système est alimentée d’une tension 24v à travers une armoire électrique. Une carte
électronique va récolter les information grâce à les capteurs lie au compresseur et l’envoyer
en temps réel via wifi.
2. Conception de bloc adaptation :
