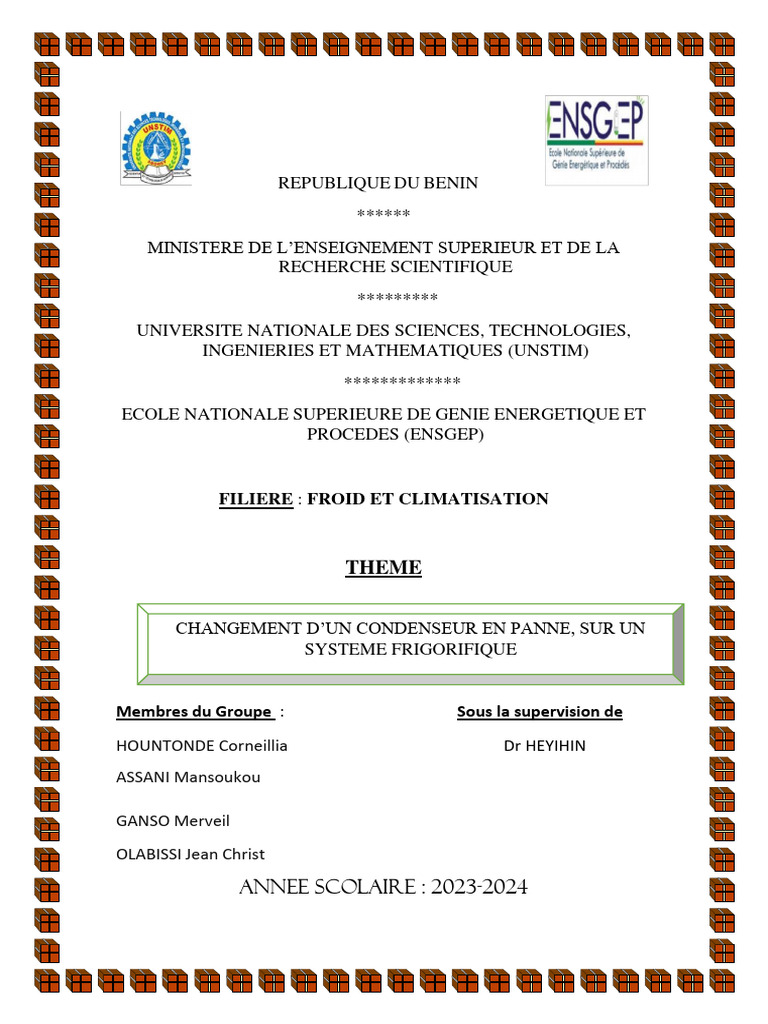

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA
RECHERCHE SCIENTIFIQUE
*********
UNIVERSITE NATIONALE DES SCIENCES, TECHNOLOGIES,
INGENIERIES ET MATHEMATIQUES (UNSTIM)
*************
ECOLE NATIONALE SUPERIEURE DE GENIE ENERGETIQUE ET
PROCEDES (ENSGEP)
THEME
GANSO Merveil
OLABISSI Jean Christ
II. GENERALITE
VIII. CONCLUSION
I. INTRODUCTION
Au cœur de la maintenance d'un système frigorifique, le
remplacement d'un condensateur défectueux se présente comme une
étape critique. Lorsqu'un condensateur défaillant compromet le
fonctionnement d'un système frigorifique, il devient impératif
d'entreprendre son remplacement. Cette tâche cruciale requiert un
matériel spécifique, une procédure méthodique et une vérification
minutieuse des paramètres pour assurer un fonctionnement optimal.
Dans cette exploration, examinons les étapes nécessaires, le matériel
requis, et les critères essentiels pour garantir le bon fonctionnement
du système après le remplacement du condensateur.
II. GENERALITE
1. Définition
Le condenseur, au sein des systèmes de réfrigération et de
climatisation, est un composant clé qui contribue de manière
cruciale à maintenir l'éfficacité et le bon fonctionnement des
systèmes thermiques en régulant le cycle de réfrigération.
2. Rôle
Le condenseur agit comme une interface thermique
essentielle. Il prend en charge la conversion du gaz réfrigérant à
haute pression et température en liquide, en évacuant la chaleur
accumulée. Ce processus fondamental permet au système de libérer
éfficacement la chaleur absorbée à l'intérieur vers l'extérieur
3. Mode de fonctionnement
Le condenseur opère selon un processus crucial dans le cycle
de réfrigération. Voici le mode de fonctionnement typique d'un
condenseur :
Tournevis Pinces
Lunettes de sécurité gants pour assurer la sécurité lors
de la manipulation de composants.
Les pannes les plus courantes rencontrées avec les condenseurs incluent
les fuites de réfrigérant, les obstructions dans les tubes ou les ailettes,
les problèmes électriques avec les ventilateurs ou les composants de
contrôle, et l'accumulation de saleté ou de débris qui réduit l'efficacité
du transfert de chaleur.
Panne de moyens de les réparer
1. Fuites de réfrigérant : Les joints défectueux, les fissures dans les
tubes ou les soudures défectueuses peuvent entraîner des fuites de
réfrigérant, ce qui compromet l'efficacité du système de
climatisation ou de réfrigération.
MATERIELS A UTILISER
Détecteur de fuites de réfrigérant
PROCEDURE DE REPARATION
1.Localisation de la fuite :
- Utilisez un détecteur de fuites de réfrigérant, un traceur de colorant
ou de la mousse détectrice de fuites pour localiser la source de la
fuite.
- Commencez par inspecter les joints, les raccords et les soudures
pour détecter les signes de fuite.
2.Préparation :
- Assurez-vous que le système de réfrigération est dépressurisé et
que le réfrigérant a été évacué en toute sécurité conformément aux
réglementations en vigueur.
- Portez des équipements de protection appropriés, tels que des
lunettes de protection et des gants, pour éviter tout contact avec le
réfrigérant.
5.Vérification de l'étanchéité :
- Une fois les réparations effectuées, effectuez un test d'étanchéité en
utilisant à nouveau le détecteur de fuites ou tout autre moyen
approprié.
- Assurez-vous que toutes les fuites ont été correctement réparées et
qu'il n'y a aucune nouvelle fuite détectée.
6.Recharge du réfrigérant :
- Une fois que toutes les fuites ont été réparées et que l'étanchéité du
système a été confirmée, procédez à la recharge du réfrigérant
selon les spécifications du fabricant.
- Utilisez un manifold de pression et un système de vide pour
évacuer l'air du système avant de recharger le réfrigérant.
7.Test du système :
- Une fois la recharge du réfrigérant terminée, mettez le système
sous pression et testez son fonctionnement pour vous assurer qu'il
refroidit correctement.
- Surveillez le système pendant un certain temps pour vous assurer
qu'il n'y a pas de fuites résiduelles ou de problèmes de
performance.
MATERIELS A UTILISER
- Nettoyant spécifique
pour condenseur
- Air comprimé
- Nettoyeur à haute
pression (en option)
PROCEDURE DE REPARATION
1.Inspection initiale :
- Commencez par éteindre l'unité de climatisation ou de réfrigération
et assurez-vous qu'elle est hors tension avant de commencer toute
réparation.
- Inspectez visuellement le condenseur pour repérer les signes
d'accumulation de saleté, de débris ou de dépôts minéraux sur les
ailettes et les tubes.
2.Préparation :
- Rassemblez les outils nécessaires, y compris un nettoyant
spécifique pour condenseur, une brosse à poils doux, de l'air
comprimé (si disponible), et des équipements de protection
personnelle tels que des lunettes de sécurité et des gants.
4.Rinçage :
- Utilisez de l'eau propre ou de l'air comprimé pour rincer les résidus
de nettoyant et les particules de saleté des ailettes et des tubes.
- Assurez-vous que l'eau ou l'air comprimé est dirigé dans le sens
opposé au flux d'air normal à travers le condenseur pour éliminer
efficacement les débris.
5.Inspection finale :
- Après le nettoyage, inspectez à nouveau le condenseur pour vous
assurer que toutes les obstructions ont été éliminées et que les
ailettes et les tubes sont propres et dégagés.
- Vérifiez également l'état des ailettes pour vous assurer qu'elles ne
sont pas endommagées ou pliées, et redressez-les si nécessaire.
6.Test du système :
- Une fois le nettoyage terminé, remettez sous tension l'unité de
climatisation ou de réfrigération et testez son fonctionnement pour
vous assurer qu'elle fonctionne correctement.
- Surveillez le condenseur pendant un certain temps pour vous
assurer qu'il reste propre et que le flux d'air n'est pas obstrué.
7.Entretien préventif :
- Mettez en place un programme d'entretien préventif régulier pour
nettoyer le condenseur à intervalles réguliers et éviter
l'accumulation excessive de saleté et de débris à l'avenir.
MATERIELS A UTILISER
- Multimètre
Fusibles de rechange
Moteur de ventilateur de
rechange
Connecteurs électriques de
rechange
Outils de coupe et de
sertissage
PROCEDURE DE REPARATION
1.Vérification initiale :
- Assurez-vous que l'alimentation électrique de l'unité de
climatisation ou de réfrigération est coupée avant de commencer
toute intervention.
- Vérifiez visuellement l'état des ventilateurs du condenseur, en vous
assurant qu'ils ne sont pas bloqués et qu'ils tournent librement.
2.Inspection des composants électriques :
- Vérifiez les fusibles et les disjoncteurs pour vous assurer qu'ils ne
sont pas défectueux.
- Examinez les câbles et les connexions électriques pour détecter
tout signe de dommages, de desserrage ou de corrosion.
6.Test du système :
- Une fois les réparations terminées, remettez sous tension l'unité de
climatisation ou de réfrigération et testez le fonctionnement des
ventilateurs du condenseur.
- Surveillez le système pendant un certain temps pour vous assurer
que les ventilateurs fonctionnent correctement et que la
température du condenseur est maintenue à des niveaux appropriés.
7.Entretien préventif :
- Mettez en place un programme d'entretien régulier pour inspecter
et entretenir les composants électriques du condenseur, y compris
les ventilateurs, afin de prévenir les pannes futures.
MATERIELS A UTILISER
Nouveau compresseur
compatible
Réfrigérant de recharge
Pompe à vide
Manifold de pression
PROCEDURE DE REPARATION
1.Arrêt de l'unité :
- Coupez l'alimentation électrique de l'unité de climatisation ou de
réfrigération pour des raisons de sécurité.
2. Dépression du système :
- Utilisez une pompe à vide pour dépressuriser complètement le
système de réfrigération. Cela peut nécessiter l'utilisation d'un
manifold de pression pour contrôler le processus.
7.Test du système :
- Remettez sous tension l'unité de climatisation ou de réfrigération et
testez son fonctionnement pour vous assurer que le compresseur
fonctionne correctement.
- Surveillez le système pendant un certain temps pour vous assurer
qu'il refroidit efficacement et que le compresseur ne présente pas
de problèmes supplémentaires.
8.Entretien préventif :
- Mettez en place un programme d'entretien régulier pour inspecter
et entretenir le compresseur afin de prévenir les défaillances
futures.
- Surveillez régulièrement le fonctionnement du compresseur et
réagissez rapidement à tout signe de dysfonctionnement.
MATERIELS A UTILISER
Papier abrasif ou brosse
métallique
PROCEDURE DE REPARATION
1.Arrêt de l'unité :
- Assurez-vous que l'alimentation électrique de l'unité de
climatisation ou de réfrigération est coupée pour des raisons de
sécurité.
2.Inspection visuelle :
- Examinez le condenseur pour repérer les zones de corrosion.
Recherchez les zones où la peinture s'est écaillée ou où la surface
métallique est oxydée.
3.Préparation :
- Rassemblez les outils nécessaires, y compris du papier de verre ou
une brosse métallique, un nettoyant pour métaux et un revêtement
protecteur contre la corrosion.
7.Test du système :
- Une fois le revêtement protecteur sec, remettez sous tension l'unité
de climatisation ou de réfrigération et testez son fonctionnement
pour vous assurer qu'elle fonctionne correctement.
- Surveillez le système pendant un certain temps pour vous assurer
qu'il n'y a pas de signes de corrosion réapparaissant.
8.Entretien préventif :
- Mettez en place un programme d'entretien régulier pour inspecter
et entretenir le condenseur afin de prévenir la corrosion future.
- Surveillez régulièrement l'état du revêtement protecteur et
réappliquez-le si nécessaire pour maintenir la protection contre la
corrosion.
MATERIELS A UTILISER
Outils de mesure de la température
PROCEDURE DE REPARATION
1.Arrêt de l'unité :
- Coupez l'alimentation électrique de l'unité de climatisation ou de
réfrigération pour des raisons de sécurité.
5.Nettoyage du condenseur :
- Utilisez un nettoyant spécifique pour condenseur pour éliminer les
accumulations de saleté, de poussière ou de débris des ailettes et
des tubes du condenseur.
- Utilisez une brosse à poils doux pour frotter doucement les ailettes
et les tubes afin de détacher les particules de saleté et de débris.
- Rincez abondamment le condenseur à l'eau propre pour éliminer
les résidus de nettoyant et les particules de saleté.
9.Test du système :
- Une fois les mesures de réparation effectuées, remettez sous
tension l'unité de climatisation ou de réfrigération et testez son
fonctionnement pour vous assurer qu'elle fonctionne correctement.
- Surveillez le système pendant un certain temps pour vous assurer
que la surcharge thermique a été résolue et que le condenseur
fonctionne efficacement.
MATERIELS A UTILISER
Parafoudres ou disjoncteurs
de surtension
Outils pour l'installation
électrique
PROCEDURE DE REPARATION
1.Arrêt de l'unité :
- Coupez l'alimentation électrique de l'unité de climatisation ou de
réfrigération pour des raisons de sécurité.
6.Protection continue :
- Installez des dispositifs de protection contre les surtensions en
amont du condenseur pour protéger l'ensemble du système
électrique contre les surtensions.
- Assurez-vous que les dispositifs de protection contre les
surtensions sont régulièrement entretenus et remplacés selon les
recommandations du fabricant.
7.Test du système :
- Une fois les mesures de protection mises en place, remettez sous
tension l'unité de climatisation ou de réfrigération et testez son
fonctionnement pour vous assurer qu'elle fonctionne correctement.
- Surveillez le système pendant un certain temps pour vous assurer
qu'il est protégé contre les surtensions électriques.
